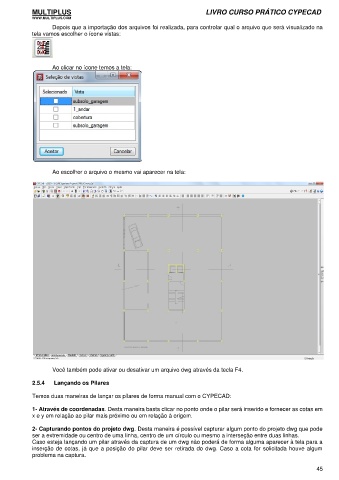

Depois que a importação dos arquivos foi realizada, para controlar qual o arquivo que será visualizado na
tela vamos escolher o ícone vistas:

Ao clicar no ícone temos a tela:

Ao escolher o arquivo o mesmo vai aparecer na tela:

Você também pode ativar ou desativar um arquivo dwg através da tecla F4.

2.5.4 Lançando os Pilares

Temos duas maneiras de lançar os pilares de forma manual com o CYPECAD:

1- Através de coordenadas. Desta maneira basta clicar no ponto onde o pilar será inserido e fornecer as cotas em
x e y em relação ao pilar mais próximo ou em relação à origem.

2- Capturando pontos do projeto dwg. Desta maneira é possível capturar algum ponto do projeto dwg que pode
ser a extremidade ou centro de uma linha, centro de um círculo ou mesmo a interseção entre duas linhas.
Caso esteja lançando um pilar através da captura de um dwg não poderá de forma alguma aparecer à tela para a
inserção de cotas, já que a posição do pilar deve ser retirada do dwg. Caso a cota for solicitada houve algum
problema na captura.
