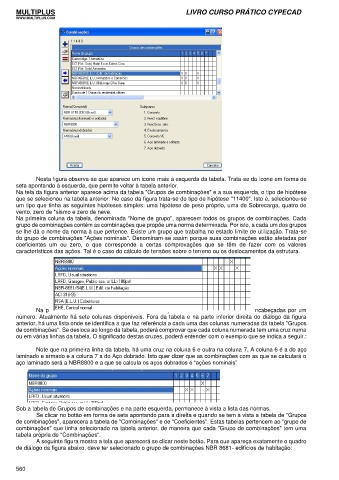

Nesta figura observa-se que aparece um ícone mais à esquerda da tabela. Trata-se do ícone em forma de
seta apontando à esquerda, que permite voltar à tabela anterior.
Na tela da figura anterior aparece acima da tabela "Grupos de combinações" e a sua esquerda, o tipo de hipótese
que se selecionou na tabela anterior. No caso da figura trata-se do tipo de hipótese "11400". Isto é, selecionou-se
um tipo que tinha as seguintes hipóteses simples: uma hipótese de peso próprio, uma de Sobrecarga, quatro de
vento, zero de *sismo e zero de neve.
Na primeira coluna da tabela, denominada "Nome de grupo", aparecem todos os grupos de combinações. Cada
grupo de combinações contém as combinações que propõe uma norma determinada. Por isto, a cada um dos grupos
se lhe dá o nome da norma à que pertence. Existe um grupo que trabalha no estado limite de utilização. Trata-se
do grupo de combinações "Ações nominais". Denominam-se assim porque suas combinações estão afetadas por
coeficientes um ou zero, o que corresponde a certas comprovações que se têm de fazer com os valores
característicos das ações. Tal é o caso do cálculo de tensões sobre o terreno ou os deslocamentos da estrutura.

Na parte direita da tabela de "Grupos de combinações", há uma série de colunas encabeçadas por um
número. Atualmente há sete colunas disponíveis. Fora da tabela e na parte inferior direita do diálogo da figura
anterior, há uma lista onde se identifica a que faz referência a cada uma das colunas numeradas da tabela "Grupos
de combinações". Se desloca ao longo da tabela, poderá comprovar que cada coluna numerada tem uma cruz numa
ou em várias linhas da tabela. O significado destas cruzes, poderá entender com o exemplo que se indica a seguir.:

Note que na primeira linha da tabela, há uma cruz na coluna 6 e outra na coluna 7, A coluna 6 é a do aço
laminado e armado e a coluna 7 a do Aço dobrado. Isto quer dizer que as combinações com as que se calculará o
aço laminado será a NBR8800 e a que se calcula os aços dobrados é “ações nominais”

Sob a tabela de Grupos de combinações e na parte esquerda, permanece à vista a lista das normas.
Se clicar no botão em forma de seta apontando para a direita e quando se tem à vista a tabela de "Grupos
de combinações", aparecera a tabela de "Combinações" e de "Coeficientes". Estas tabelas pertencem ao "grupo de
combinações" que tinha selecionado na tabela anterior, de maneira que cada "Grupo de combinações" tem uma
tabela própria de "Combinações".
A seguinte figura mostra a tela que aparecerá se clicar neste botão. Para que apareça exatamente o quadro
de diálogo da figura abaixo, deve ter selecionado o grupo de combinações NBR 8681- edifícios de habitação:
