as combinações que cada norma obriga a contemplar. Isto é, desde que não tenha mais de uma hipótese simples
de peso próprio, quatro de Sobrecarga, quatro de vento, dois de *sismo e uma de neve. Os limites indicados cobrem
a maior parte dos casos habituais em edificação.

Esta ajuda faz referência ao funcionamento do quadro de diálogo "Combinações". Aqui se podem conferir,
modificar ou introduzir combinações de hipóteses de carregamentos. A informação que será passada, lhe ajudará a
entender o funcionamento das combinações no software CYPECAD, a modificá-las e criar aquelas que não existem
e que deseja contemplar por algum motivo. Na última parte deste documento, expõe-se um exemplo de criação de
uma nova combinação. Para seguir as explicações que aqui se esgrimem e o exemplo final, é necessário que
selecione as normas brasileiras para aços laminados, soldados e chapa dobrada NBR6118:2014 para concreto
armado.

As combinações são conjuntos de esforços de serviço ou "hipótese simples", que se majoram e combinam
de diferente forma de acordo com cada norma. Esta majoração e combinação depende também do material sobre
o que atuam os esforços, da comprovação que vá realizar ou do tipo de controle levado em obra.

Por exemplo, existem combinações inerentes ao concreto ou ao aço, mas também existem combinações
que se utilizam para comprovar o equilíbrio das fundações ou os deslocamentos de uma estrutura. Inclusive há
diferentes combinações para o próprio concreto, dependendo do tipo de controle realizado em obra.

A opção "Manutenção de combinações", desenvolve-se completamente numa sucessão de três telas.

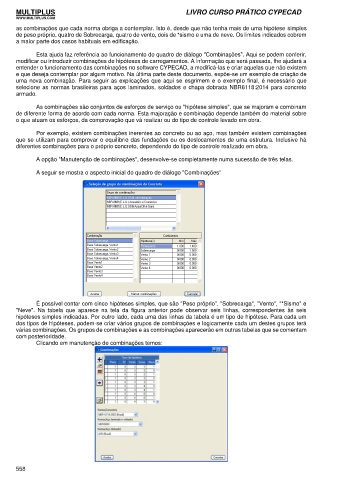

A seguir se mostra o aspecto inicial do quadro de diálogo "Combinações"

É possível contar com cinco hipóteses simples, que são "Peso próprio", "Sobrecarga", "Vento", "*Sismo" e
"Neve". Na tabela que aparece na tela da figura anterior pode observar seis linhas, correspondentes às seis
hipóteses simples indicadas. Por outro lado, cada uma das linhas da tabela é um tipo de hipótese. Para cada um
dos tipos de hipóteses, podem-se criar vários grupos de combinações e logicamente cada um destes grupos terá
várias combinações. Os grupos de combinações e as combinações aparecerão em outras tabelas que se comentam
com posterioridade.
Clicando em manutenção de combinações temos:
