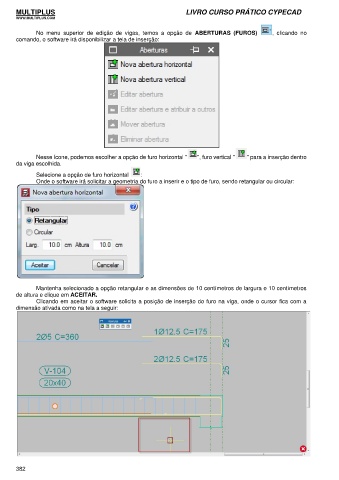

No menu superior de edição de vigas, temos a opção de ABERTURAS (FUROS) , clicando no
comando, o software irá disponibilizar a tela de inserção:
Nesse ícone, podemos escolher a opção de furo horizontal " ", furo vertical " " para a inserção dentro
da viga escolhida.
Selecione a opção de furo horizontal :
Onde o software irá solicitar a geometria do furo a inserir e o tipo de furo, sendo retangular ou circular:
Mantenha selecionado a opção retangular e as dimensões de 10 centímetros de largura e 10 centímetros
de altura e clique em ACEITAR.
Clicando em aceitar o software solicita a posição de inserção do furo na viga, onde o cursor fica com a
dimensão ativada como na tela a seguir:
