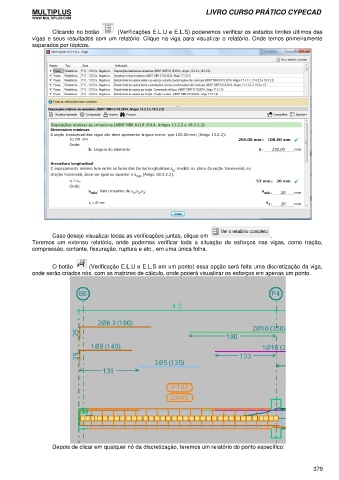

Clicando no botão (Verificações E.L.U e E.L.S) poderemos verificar os estados limites últimos das
vigas e seus resultados com um relatório. Clique na viga para visualizar o relatório. Onde temos primeiramente
separados por tópicos.
Caso deseje visualizar todas as verificações juntas, clique em .
Teremos um extenso relatório, onde podemos verificar toda a situação de esforços nas vigas, como tração,
compressão, cortante, fissuração, ruptura e etc., em uma única folha.
O botão (Verificação E.L.U e E.L.S em um ponto) essa opção será feita uma discretização da viga,
onde serão criados nós, com as matrizes de cálculo, onde poderá visualizar os esforços em apenas um ponto.
Depois de clicar em qualquer nó da discretização, teremos um relatório do ponto específico;
