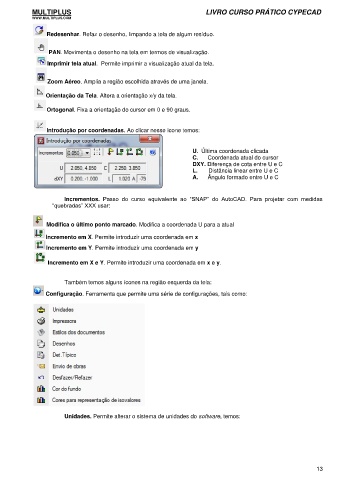

Redesenhar. Refaz o desenho, limpando a tela de algum resíduo.

PAN. Movimenta o desenho na tela em termos de visualização.
Imprimir tela atual. Permite imprimir a visualização atual da tela.

Zoom Aéreo. Amplia a região escolhida através de uma janela.

Orientação da Tela. Altera a orientação x/y da tela.

Ortogonal. Fixa a orientação do cursor em 0 e 90 graus.

Introdução por coordenadas. Ao clicar nesse ícone temos:

U. Última coordenada clicada
C. Coordenada atual do cursor
DXY. Diferença de cota entre U e C
L. Distância linear entre U e C
A. Ângulo formado entre U e C

Incrementos. Passo do curso equivalente ao “SNAP” do AutoCAD. Para projetar com medidas
“quebradas” XXX usar:

Modifica o último ponto marcado. Modifica a coordenada U para a atual

Incremento em X. Permite introduzir uma coordenada em x

Incremento em Y. Permite introduzir uma coordenada em y

Incremento em X e Y. Permite introduzir uma coordenada em x e y.

Também temos alguns ícones na região esquerda da tela:

Configuração. Ferramenta que permite uma série de configurações, tais como:

Unidades. Permite alterar o sistema de unidades do software, temos:

13
