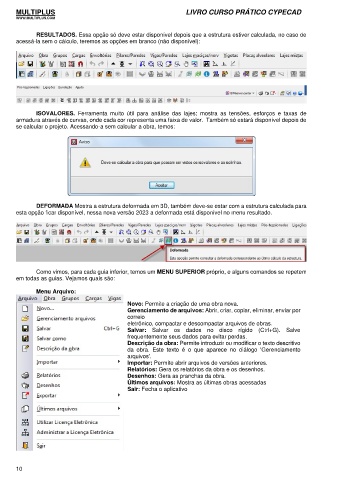

Page 28 - Livro Curso Prático do CYPECAD

MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM

RESULTADOS. Essa opção só deve estar disponível depois que a estrutura estiver calculada, no caso de
acessá-la sem o cálculo, teremos as opções em branco (não disponível):

ISOVALORES. Ferramenta muito útil para análise das lajes; mostra as tensões, esforços e taxas de
armadura através de curvas, onde cada cor representa uma faixa de valor. Também só estará disponível depois de
se calcular o projeto. Acessando-a sem calcular a obra, temos:

DEFORMADA Mostra a estrutura deformada em 3D, também deve-se estar com a estrutura calculada para
esta opção ficar disponível, nessa nova versão 2023 a deformada está disponível no menu resultado.

Como vimos, para cada guia inferior, temos um MENU SUPERIOR próprio, e alguns comandos se repetem
em todas as guias. Vejamos quais são:

Menu Arquivo:

Novo: Permite a criação de uma obra nova.
Gerenciamento de arquivos: Abrir, criar, copiar, eliminar, enviar por
correio
eletrônico, compactar e descompactar arquivos de obras.
Salvar: Salvar os dados no disco rígido (Ctrl+G). Salve
frequentemente seus dados para evitar perdas.
Descrição da obra: Permite introduzir ou modificar o texto descritivo
da obra. Este texto é o que aparece no diálogo 'Gerenciamento
arquivos'.
Importar: Permite abrir arquivos de versões anteriores.
Relatórios: Gera os relatórios da obra e os desenhos.
Desenhos: Gera as pranchas da obra.
Últimos arquivos: Mostra as últimas obras acessadas
Sair: Fecha o aplicativo
