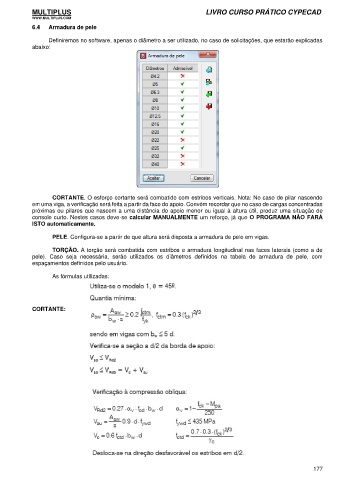

6.4 Armadura de pele

Definiremos no software, apenas o diâmetro a ser utilizado, no caso de solicitações, que estarão explicadas
abaixo:

CORTANTE. O esforço cortante será combatido com estribos verticais. Nota: No caso de pilar nascendo
em uma viga, a verificação será feita a partir da face do apoio. Convém recordar que no caso de cargas concentradas
próximas ou pilares que nascem a uma distância do apoio menor ou igual à altura útil, produz uma situação de
console curto. Nestes casos deve-se calcular MANUALMENTE um reforço, já que O PROGRAMA NÃO FARÁ
ISTO automaticamente.

PELE. Configura-se a partir de que altura será disposta a armadura de pele em vigas.

TORÇÃO. A torção será combatida com estribos e armadura longitudinal nas faces laterais (como a de
pele). Caso seja necessária, serão utilizados os diâmetros definidos na tabela de armadura de pele, com
espaçamentos definidos pelo usuário.

As fórmulas utilizadas:

CORTANTE:

177
