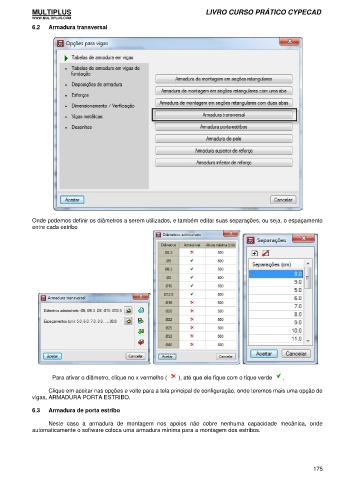

6.2 Armadura transversal

Onde podemos definir os diâmetros a serem utilizados, e também editar suas separações, ou seja, o espaçamento
entre cada estribo

Para ativar o diâmetro, clique no x vermelho ( ), até que ele fique com o tique verde .

Clique em aceitar nas opções e volte para a tela principal de configuração, onde teremos mais uma opção de
vigas, ARMADURA PORTA ESTRIBO.

6.3 Armadura de porta estribo

Neste caso a armadura de montagem nos apoios não cobre nenhuma capacidade mecânica, onde
automaticamente o software coloca uma armadura mínima para a montagem dos estribos.

175
