Clique no ícone Desenhos da Obra >> Acrescentar novo elemento à lista > > Na janela que se abre selecione as opções conforme imagem abaixo:

Clique no botão CONFIGURAR e na janela que se abre clique em CONFIGURAÇÃO DE DESENHOS DE PLANTAS

Vamos cadastrar um modelo de prancha para fundação sem detalhamento dos arranques, para isto, na janela que se abre, clique no ícone ” Acrescentar novo elemento à lista” e na linha que se abre digite “Detalhamento fundação sem arranques”.

Ao clicar em ACEITAR, e clique novamente no botão CONFIGURAR

Acesse a aba FUND. e ative as opções conforme abaixo, sem o detalhamento de arranques.

Ao gerar a prancha, teremos conforme detalhamento abaixo.

O post Como gerar as pranchas de desenho da fundação sem incluir os arranques? apareceu primeiro em MULTIPLUS.

Confira o passo-a-passo abaixo”

Efetuando os cálculos de cortinas, ao gerar a prancha “Elevação dos muros de concreto armado e alvenaria”.

Na seção da cortina é indicado um apoio de cortina e logo abaixo a informação para ver detalhe da sapata.

Para detalhamento dos arranques gere a prancha “Desenho de plantas – Detalhamento Fundação”

O post É possível visualizar as armaduras de arranques das cortina que nascem nas sapatas corridas? apareceu primeiro em MULTIPLUS.

Para fazer o lançamento de Sapatas, clique em Fundação >> elementos de fundação

Clique em Novo

O usuário pode lançar uma sapata para um pilar ou para mais de um pilar.

Essa sapata pode ser de centrada ou de divisa, retangular ou trapezoidal.

Uma vez lançada a sapata é possível editar sua geometria, armadura, o tipo, o material alem de dimensionar e verificar seus resultados.

O post Como inserir Sapata no CYPECAD? apareceu primeiro em MULTIPLUS.

Na aba “Entrada de Pilares”, clique em Introdução >> Pisos/Grupos

Clique em Novos Pisos >> Independentes

Crie o Grupo “Baldrame 1” conforme imagem abaixo

*Grupo Fundação (Fundação 1) já é criado sempre quando iniciamos uma obra nova no CYPECAD, ou seja, uma configuração default do software.

Criados os pisos lançamos os pilares:

Vamos para o lançamento das vigas do grupo Baldrame 1:

*Viga alta 20×30 cm.

Vamos para o lançamento das sapatas no grupo “Fundação”

Vamos definir agora a configuração dos pilares.

Acessando: Entrada de Pilares >> Introdução >> Pilares >> Editar Pilares

– Os pilares P1 , P2 , P6 e P7 são configurados Com vinculação exterior pois serão apoiados na própria fundação e terão desnível de apoio de 1.23m.

Vejamos a configuração:

– Os pilares P3 , P4 , P5 , P8, P9 e P10 também são configurados Com vinculação exterior pois serão apoiados na própria fundação porém não possuem desnível de apoio.

Vejamos a configuração:

No grupo Baldrame 1 vamos aplicar desníveis em algumas vigas. Acessamos o menu Grupos > Lajes inclinadas/Desníveis.

Criado o Desnivel Baldrame, clique em Atribuir.

Criamos o desnível, agora ao clicarmos em Atribuir, iremos selecionar as seguintes vigas:

Basta clicar com o direito para concluir e depois em aceitar.

Visualizando o 3D:

O post Como lançar Vigas baldrame em 2 níveis (2º método)no CYPECAD? apareceu primeiro em MULTIPLUS.

Para versões anteriores ainda é necessário realizar a criação de novos pisos superiores e introduzir a diferença de alturas entre eles.

Primeiramente devemos criar os grupos referentes ao edifício feito isso, iremos no menu inferior “Entrada de Pavimentos” para a inserção da viga baldrame.

Iremos no Menu Vigas> Entrar viga > e inserir a seção do baldrame

-Oara a analise da viga baldrame dentro do CypeCAD podemos usar a Viga Alta Retangular (convencional).

Caso seus elementos de fundação sejam – sapatas isoladas ; blocos sobre estacas ; tubulão – os pilares serão “com vinculação com o exterior ” e nesse caso o contato com uma viga de fundação irá surgir erros no cálculo, motivo pela utilização das viga altas retangulares.

Família – Vigas Altas

Tipo – Viga Alta Retangular

Seção do Baldrame = 20/40cm

Depois de proposta a seção iremos fazer o seguinte exemplo, iremos clicar sobre o P1 e direcionar a viga até o P2 e posteriormente toda a sua inserção dessa maneira uma única vez entre os pilares.

Veja que eu já inseri entre o P1 – P2 e agora eu clico sobre o P2 e direciono até o P3, assim por diante.

Veja nessa imagem abaixo a sequencia da inserção do baldrame.

Feito isso devemos agora introduzir uma abertura para o pano sem descrição.

Indo no menu Lajes > Dados de Lajes > Apagar Laje (introduzir abertura).

Foram apagados todos os panos.

A viga baldrame conecta sapatas isoladas para melhor distribuição dos pesos da construção, e nesse exemplo vamos inserir os elementos de fundação, serão as sapatas isoladas.

É possível no grupo Fundação inserir cargas lineares nessas vigas baldrames para melhor distribuição dos pesos da construção.

Geração do 3D depois dos procedimentos acima:

O post Como lançar Vigas baldrames no CYPECAD? apareceu primeiro em MULTIPLUS.

Assim, podemos atribuir os dados de sondagem do solo, ou seja, a sua resistência para cálculo da fundação.

Podemos ativar a opção de verificação de deslizamento de sapatas, atribuindo a sua aderência do solo e ângulo e atrito entre o terreno e a sapata:

Tambem é possivel atribuir as resistências do solo, onde podemos consultar alguns solos já cadastrados:

Assim, podemos configurar as resistências do solo para SAPATAS E BLOCOS.

O post Como alterar a tensão admissível do solo? apareceu primeiro em MULTIPLUS.

No menu superior do CYPECAD acessamos Obra > Dados gerais

Em Dados gerais, acessamos o ícone Por elemento. Teremos:

Acessamos a guia “Fundação” e em seguida “Tabela de armadura de sapatas”.

Teremos:

Acessando, por exemplo, a opção Tabela de sapatas isoladas (ou Tabela de sapatas lineares)

Selecionamos a opção Tabela especial e acessamos Editar tabela:

Observe que nesta tabela default do software temos arranjos mínimos de Ø10,0 e para cadastrar arranjos com outros diâmetros, acessamos a opção Acrescentar novo elemento à lista mas antes vamos entender a barra de ferramentas superior da janela.

1-) Adicionar novo elemento à lista

2-) Excluir elemento selecionado da lista

3-) Copiar elemento selecionado e acrescentá-lo à lista

4-) Apagar entradas de diâmetros selecionados

Acessando Acrescentar novo elemento à lista um novo arranjo será criado e assim o editamos, alterando o diâmetro, definindo os espaçamentos e suas alturas mínima e máxima.

Editada a tabela e clicando em Aceitar, voltamos à tela Tabela de sapatas isoladas, onde iremos exportar nossa biblioteca editada ao CYPECAD.

Acessando a opção Exportar a tabela especial para Biblioteca informaremos o nome da biblioteca a ser inserida no software.

Clicando em Aceitar teremos além da biblioteca default do software a nossa biblioteca criada para ser utilizada em outras obras e caso desejamos fazer um backup destas configurações, estas estarão na pasta C:/usr/cype/config

O post Como criar novos arranjos de armaduras para sapatas? apareceu primeiro em MULTIPLUS.

– A definição da altura da sapata esta ligada ao diâmetro da barra que esta sendo utilizada nos pilares e também em função da classe de resistência adotada para a fundação.

O software considera a ancoragem em prolongamento reto para a definição da altura da sapata ou do bloco.

Ou seja, se considerarmos um pilar com barras de 10 mm e o fck de 15 Mpa, teremos uma sapata com no mínimo 45 cm de altura de acordo com os critérios da Norma NBR 6118:2014 .

Porém existe uma configuração no CYPECAD para alterar o comprimento de arranques:

Acesse o menu OBRA e Escolha a opção de Dados Gerais, selecione “Por Elemento”, e clique em Opções de Pilares

Em Disposição de Armaduras, acesse Opção de Arranques

Veja que pode adotar:

Comprimento Base – Comprimento definido pela Norma

Comprimento Base reduzido – O usuário pode definir um coeficiente de redução dos comprimentos dos arranques

Comprimento Calculado – O software calcula o comprimento necessário em função das tensões de trabalho, sem levar em consideração a norma.

O post Qual o critério para definir as alturas de sapatas e blocos? apareceu primeiro em MULTIPLUS.

– A sapata tem levantamentos. Nesse caso, o peso da sapata em consola origina momentos negativos.

– A sapata é de vários pilares.

– A viga de fundação que chega à sapata, em vez de ir até ao pilar, chega a um ponto anterior da sapata. Nesse caso o momento negativo que transmite à viga de fundação deve ser absorvido com malha superior.

O post Por que aparece armadura superior nas sapatas? apareceu primeiro em MULTIPLUS.

1- Não tem permissão para utilizar o módulo de Fundação.
Verifique em sua licença se adquiriu os módulos de fundações.

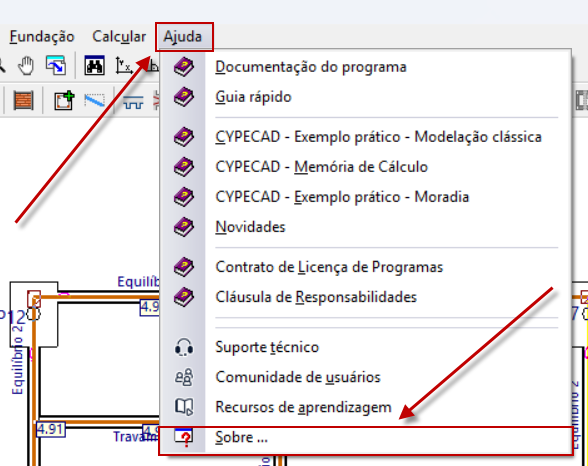

Para consultar os módulos selecione no menu superior a opção  “AJUDA“/ depois  “SOBRE“:

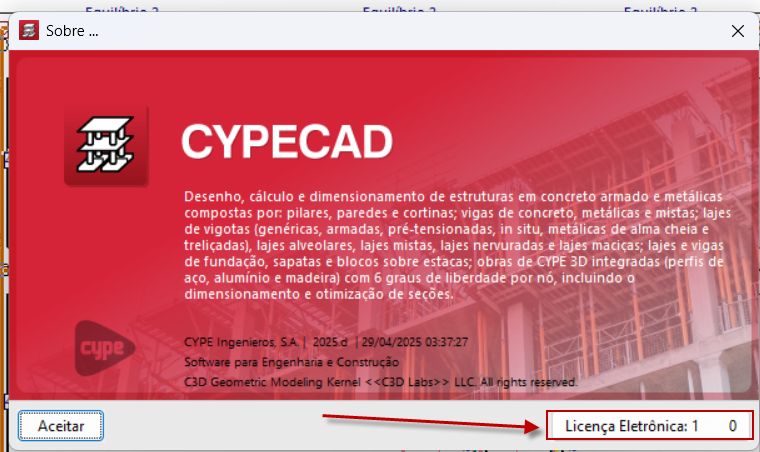

Clique em Licença

Na lista que aparece na sua tela deve constar os códigos:
ZAP – Sapatas
ENZ – Blocos

2- Não esta no nível Fundação.

Veja se o nível que esta aparecendo na tela é o nível “fundação”.
Caso não esteja utilize a opção para “Subir “ou “Descer” Grupo.

3- Os pilares estão lançados como “SEM VINCULAÇÃO”
Quando lança os pilares sem vinculo externo, estamos informando ao software  que os pilares serão apoiados em vigas ou lajes, portanto não é possível lançar sapatas e blocos.
Caso queira, deve alterar os pilares para “COM VINCULO EXTERNO” na entrada de pilares.

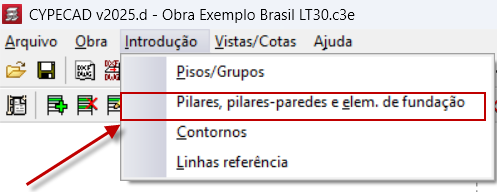

Para isso acesse na guia “Entrada de Pilares” a opção:” Introdução”/ “Pilares, pilares paredes e elem fundação“:

Depois clique em “Editar“:

Clique sobre o pilar e terá a tela com as característica dos pilar:

Onde poderemos selecionar a opção de:

Sem Vinculação: Quando o pilar não terá contato direto com os Elementos de Fundação;
Com Vinculação: Quando o pilar possuí um contato direto com os Elementos de Fundação;

Para o nosso caso, como vamos inserir os pilares que possuem um contato direto com os “Elementos de fundação”, selecionar “Com Vinculação”

O post Por que o comando de Fundação não está acessível? apareceu primeiro em MULTIPLUS.

Teremos a tela:

As duas tabelas apresentadas nos permite realizar a edição da geometria e armaduras.

Para o nosso “Exemplo” vamos acessar a “Tabela de vigas de equilíbrio”, mas a “Tabela de Viga de Travamento” é configurada da mesma maneira. Clicando sobre a opção “Tabelas de Vigas de equilíbrio” temos a tela:

Para criar uma Tabela vamos acessar a opção “Tabela especial”.
Em seguida selecione a opção “Editar Tabela”.

Teremos:

Na “Edição da tabela especial“, o software nos permite acrescentar, excluir ou editar elementos.

Como podemos ver o Cypecad nos disponibiliza algumas disposições de vigas. No nosso caso vamos utilizar o botão de + para acrescentar um novo elemento e introduzir a referencia, largura de  20cm e altura 30cm.

Após determinar a geometria vamos editar a armadura. Para isso clique em “Editar”

Clicando em editar conforme acima, pode-se configurar as Armaduras Longitudinais, Armaduras de Pele e Estribos.

Realizado a alteração clique em “Aceitar” para confirmar a edição e “Aceitar” novamente para confirmar a Tabela.

Após ter realizado a edição e lançamento de disposições de Armaduras, o Cypecad permite transferir a nossa edição para a Biblioteca, ou seja, podemos salvar a nossa tabela e utilizar quando necessário ou determiná-la como padrão.

Para “Exportar a Biblioteca” clique no seguinte botão:

Introduza o nome da sua tabela clique em “Aceitar”

Depois clique na “Tabela da biblioteca” e clique sobre a tabela:

E selecione a “Tabela Viga de Equilíbrio 1”:
*Esse foi o nome que introduzimos em nosso exemplo

Quando clicar em aceitar para confirmar a seleção de Tabela e posteriormente para confirmar a Tabela de vigas de Equilíbrio:

Clique em “Aceitar” novamente

Aparece a mensagem:

Selecionando “Sim”, confirmamos que a Tabela será padrão para as outras Obras;
Selecionando “Não”, confirmamos que a edição de Tabelas realizada será utilizada apenas para o projeto em execução.

O post Como cadastrar novas vigas de equilíbrio na biblioteca? apareceu primeiro em MULTIPLUS.

Ao acessar as opções de lançamentos de tabelas de VIGAS DE EQUILÍBRIO E DE TRAVAMENTO, percebemos que as vigas existentes são muito grande.

Todas as vigas existentes são de no mínimo 40 cm x 40 cm de área de sessão transversal.

Antes de lançar essas vigas na Obra é aconselhável editar essa Biblioteca criando ou editando as vigas.

O caminho para localizar essa Biblioteca é o seguinte: OBRAS > DADOS GERAIS > POR ELEMENTOS > FUNDAÇÃO > TABELAS DE VIGAS DE EQUILÍBRIO E TRAVAMENTO > TABELA ESPECIAL > EDITAR TABELA

Na janela que se abre, as alturas e larguras podem ser editadas apenas selecionando a opção e digitando a sessão desejada.

Já as ARMADURAS serão editadas pelo ícone Da folha Branca com um lápis.

O post 📽 Como editar a Biblioteca de vigas de equilíbrio e travamento? apareceu primeiro em MULTIPLUS.
