Vigas baldrame em 2 níveis (2º método)

Para a criação de 2 níveis de baldrame teremos que criar o seguinte piso/grupo:

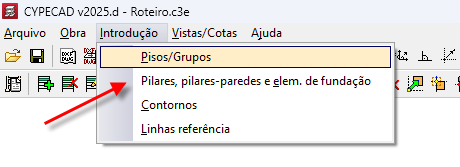

Na aba “Entrada de Pilares”, clique em Introdução >> Pisos/Grupos

Clique em Novos Pisos >> Independentes

Crie o Grupo “Baldrame 1” conforme imagem abaixo

*Grupo Fundação (Fundação 1) já é criado sempre quando iniciamos uma obra nova no CYPECAD, ou seja, uma configuração default do software.

Criados os pisos lançamos os pilares:

Vamos para o lançamento das vigas do grupo Baldrame 1:

*Viga alta 20×30 cm.

Vamos para o lançamento das sapatas no grupo “Fundação”

Vamos definir agora a configuração dos pilares.

Acessando: Entrada de Pilares >> Introdução >> Pilares >> Editar Pilares

– Os pilares P1 , P2 , P6 e P7 são configurados Com vinculação exterior pois serão apoiados na própria fundação e terão desnível de apoio de 1.23m.

Vejamos a configuração:

– Os pilares P3 , P4 , P5 , P8, P9 e P10 também são configurados Com vinculação exterior pois serão apoiados na própria fundação porém não possuem desnível de apoio.

Vejamos a configuração:

No grupo Baldrame 1 vamos aplicar desníveis em algumas vigas. Acessamos o menu Grupos > Lajes inclinadas/Desníveis.

Criado o Desnivel Baldrame, clique em Atribuir.

Criamos o desnível, agora ao clicarmos em Atribuir, iremos selecionar as seguintes vigas:

Basta clicar com o direito para concluir e depois em aceitar.

Visualizando o 3D:
