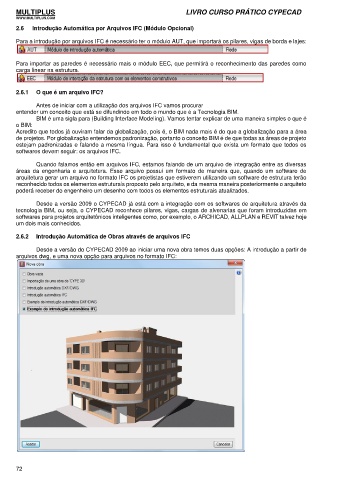

2.6 Introdução Automática por Arquivos IFC (Módulo Opcional)

Para a introdução por arquivos IFC é necessário ter o módulo AUT, que importará os pilares, vigas de borda e lajes:

Para importar as paredes é necessário mais o módulo EEC, que permitirá o reconhecimento das paredes como
carga linear na estrutura.

2.6.1 O que é um arquivo IFC?

Antes de iniciar com a utilização dos arquivos IFC vamos procurar
entender um conceito que está se difundindo em todo o mundo que é a Tecnologia BIM.
BIM é uma sigla para (Building Interface Modeling). Vamos tentar explicar de uma maneira simples o que é
o BIM:
Acredito que todos já ouviram falar da globalização, pois é, o BIM nada mais é do que a globalização para a área
de projetos. Por globalização entendemos padronização, portanto o conceito BIM é de que todas as áreas de projeto
estejam padronizadas e falando a mesma língua. Para isso é fundamental que exista um formato que todos os
softwares devem seguir: os arquivos IFC.

Quando falamos então em arquivos IFC, estamos falando de um arquivo de integração entre as diversas
áreas da engenharia e arquitetura. Esse arquivo possui um formato de maneira que, quando um software de
arquitetura gerar um arquivo no formato IFC os projetistas que estiverem utilizando um software de estrutura terão
reconhecido todos os elementos estruturais proposto pelo arquiteto, e da mesma maneira posteriormente o arquiteto
poderá receber do engenheiro um desenho com todos os elementos estruturais atualizados.

Desde a versão 2009 o CYPECAD já está com a integração com os softwares de arquitetura através da
tecnologia BIM, ou seja, o CYPECAD reconhece pilares, vigas, cargas de alvenarias que foram introduzidas em
softwares para projetos arquitetônicos inteligentes como, por exemplo, o ARCHICAD, ALLPLAN e REVIT talvez hoje
um dois mais conhecidos.

2.6.2 Introdução Automática de Obras através de arquivos IFC

Desde a versão do CYPECAD 2009 ao iniciar uma nova obra temos duas opções: A introdução a partir de
arquivos dwg, e uma nova opção para arquivos no formato IFC:

72
