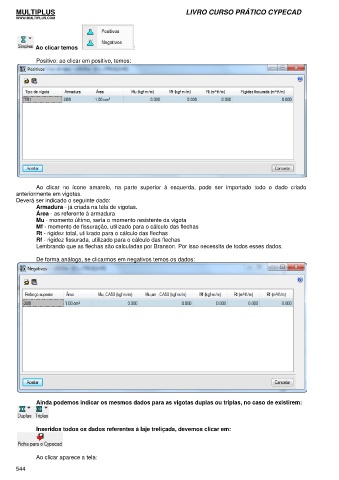

Ao clicar temos :

Positivo: ao clicar em positivo, temos:

Ao clicar no ícone amarelo, na parte superior à esquerda, pode ser importado todo o dado criado
anteriormente em vigotas.
Deverá ser indicado o seguinte dado:
Armadura - já criada na tela de vigotas.
Área - as referente à armadura
Mu - momento último, seria o momento resistente da vigota
Mf - momento de fissuração, utilizado para o cálculo das flechas
Rt - rigidez total, utilizado para o cálculo das flechas
Rf - rigidez fissurada, utilizado para o cálculo das flechas
Lembrando que as flechas são calculadas por Branson. Por isso necessita de todos esses dados.

De forma análoga, se clicarmos em negativos temos os dados:

Ainda podemos indicar os mesmos dados para as vigotas duplas ou triplas, no caso de existirem:

Inseridos todos os dados referentes à laje treliçada, devemos clicar em:

Ao clicar aparece a tela:
