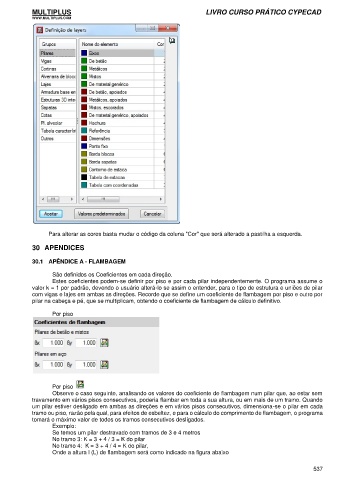

Page 555 - Livro Curso Prático do CYPECAD

MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM

Para alterar as cores basta mudar o código da coluna "Cor" que será alterado a pastilha a esquerda.

30 APENDICES

30.1 APÊNDICE A - FLAMBAGEM

São definidos os Coeficientes em cada direção.
Estes coeficientes podem-se definir por piso e por cada pilar independentemente. O programa assume o
valor k = 1 por padrão, devendo o usuário alterá-lo se assim o entender, para o tipo de estrutura e uniões de pilar
com vigas e lajes em ambas as direções. Recorde que se define um coeficiente de flambagem por piso e outro por
pilar na cabeça e pé, que se multiplicam, obtendo o coeficiente de flambagem de cálculo definitivo.

Por piso

Por piso
Observe o caso seguinte, analisando os valores do coeficiente de flambagem num pilar que, ao estar sem
travamento em vários pisos consecutivos, poderia flambar em toda a sua altura, ou em mais de um tramo. Quando
um pilar estiver desligado em ambas as direções e em vários pisos consecutivos, dimensiona-se o pilar em cada
tramo ou piso, razão pela qual, para efeitos de esbeltez, e para o cálculo do comprimento de flambagem, o programa
tomará o máximo valor de todos os tramos consecutivos desligados.
Exemplo:
Se temos um pilar destravado com tramos de 3 e 4 metros
No tramo 3: K = 3 + 4 / 3 = K do pilar
No tramo 4: K = 3 + 4 / 4 = K do pilar,
Onde a altura l (L) de flambagem será como indicado na figura abaixo

537
