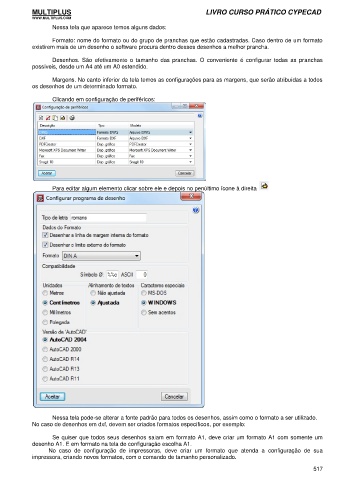

Nessa tela que aparece temos alguns dados:

Formato: nome do formato ou do grupo de pranchas que estão cadastradas. Caso dentro de um formato
existirem mais de um desenho o software procura dentro desses desenhos a melhor prancha.

Desenhos. São efetivamente o tamanho das pranchas. O conveniente é configurar todas as pranchas
possíveis, desde um A4 até um A0 estendido.

Margens. No canto inferior da tela temos as configurações para as margens, que serão atribuídas a todos
os desenhos de um determinado formato.

Clicando em configuração de periféricos:

Para editar algum elemento clicar sobre ele e depois no penúltimo ícone à direita

Nessa tela pode-se alterar a fonte padrão para todos os desenhos, assim como o formato a ser utilizado.
No caso de desenhos em dxf, devem ser criados formatos específicos, por exemplo:

Se quiser que todos seus desenhos saiam em formato A1, deve criar um formato A1 com somente um
desenho A1. E em formato na tela de configuração escolha A1.
No caso de configuração de impressoras, deve criar um formato que atenda a configuração de sua
impressora, criando novos formatos, com o comando de tamanho personalizado.
