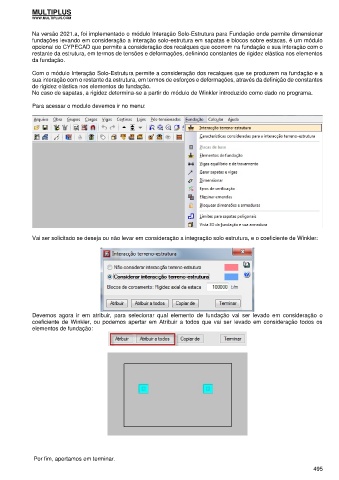

Na versão 2021.a, foi implementado o módulo Interação Solo-Estrutura para Fundação onde permite dimensionar
fundações levando em consideração a interação solo-estrutura em sapatas e blocos sobre estacas, é um módulo
opcional do CYPECAD que permite a consideração dos recalques que ocorrem na fundação e sua interação com o
restante da estrutura, em termos de tensões e deformações, definindo constantes de rigidez elástica nos elementos
da fundação.

Com o módulo Interação Solo-Estrutura permite a consideração dos recalques que se produzem na fundação e a
sua interação com o restante da estrutura, em termos de esforços e deformações, através da definição de constantes
de rigidez elástica nos elementos de fundação.
No caso de sapatas, a rigidez determina-se a partir do módulo de Winkler introduzido como dado no programa.

Para acessar o modulo devemos ir no menu:

Vai ser solicitado se deseja ou não levar em consideração a integração solo estrutura, e o coeficiente de Winkler:

Devemos agora ir em atribuir, para selecionar qual elemento de fundação vai ser levado em consideração o
coeficiente de Winkler, ou podemos apertar em Atribuir a todos que vai ser levado em consideração todos os
elementos de fundação:

Por fim, apertamos em terminar.
