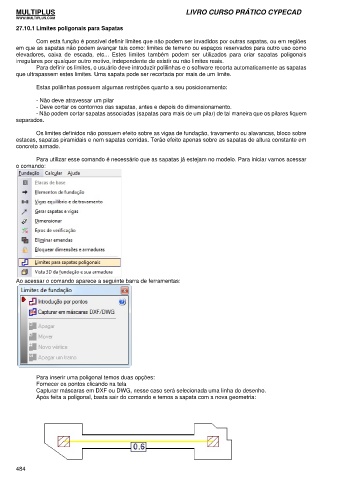

27.10.1 Limites poligonais para Sapatas

Com esta função é possível definir limites que não podem ser invadidos por outras sapatas, ou em regiões
em que as sapatas não podem avançar tais como: limites de terreno ou espaços reservados para outro uso como
elevadores, caixa de escada, etc... Estes limites também podem ser utilizados para criar sapatas poligonais
irregulares por qualquer outro motivo, independente de existir ou não limites reais.
Para definir os limites, o usuário deve introduzir polilinhas e o software recorta automaticamente as sapatas
que ultrapassem estes limites. Uma sapata pode ser recortada por mais de um limite.

Estas polilinhas possuem algumas restrições quanto a seu posicionamento:

- Não deve atravessar um pilar
- Deve cortar os contornos das sapatas, antes e depois do dimensionamento.
- Não podem cortar sapatas associadas (sapatas para mais de um pilar) de tal maneira que os pilares fiquem
separados.

Os limites definidos não possuem efeito sobre as vigas de fundação, travamento ou alavancas, bloco sobre
estacas, sapatas piramidais e nem sapatas corridas. Terão efeito apenas sobre as sapatas de altura constante em
concreto armado.

Para utilizar esse comando é necessário que as sapatas já estejam no modelo. Para iniciar vamos acessar
o comando:

Ao acessar o comando aparece a seguinte barra de ferramentas:

Para inserir uma poligonal temos duas opções:
Fornecer os pontos clicando na tela
Capturar máscaras em DXF ou DWG, nesse caso será selecionada uma linha do desenho.
Após feita a poligonal, basta sair do comando e temos a sapata com a nova geometria:
