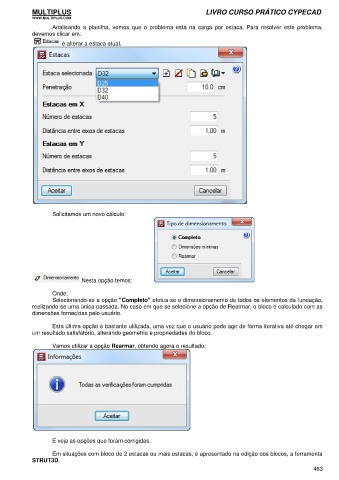

Analisando a planilha, vemos que o problema está na carga por estaca. Para resolver este problema,
devemos clicar em:
e alterar a estaca atual.

Solicitamos um novo cálculo:

Nesta opção temos:

Onde:
Selecionando-se a opção "Completo" efetua-se o dimensionamento de todos os elementos da fundação,
realizando-se uma única passada. No caso em que se selecione a opção de Rearmar, o bloco é calculado com as
dimensões fornecidas pelo usuário.

Esta última opção é bastante utilizada, uma vez que o usuário pode agir de forma iterativa até chegar em
um resultado satisfatório, alterando geometria e propriedades do bloco.

Vamos utilizar a opção Rearmar, obtendo agora o resultado:

E veja as opções que foram corrigidas.

Em situações com bloco de 2 estacas ou mais estacas, é apresentado na edição dos blocos, a ferramenta
STRUT3D.
463
