Page 453 - Livro Curso Prático do CYPECAD

MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM

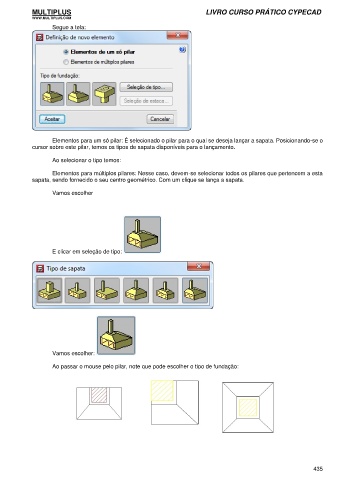

Segue a tela:

Elementos para um só pilar: É selecionado o pilar para o qual se deseja lançar a sapata. Posicionando-se o
cursor sobre este pilar, temos os tipos de sapata disponíveis para o lançamento.

Ao selecionar o tipo temos:

Elementos para múltiplos pilares: Nesse caso, devem-se selecionar todos os pilares que pertencem a esta
sapata, sendo fornecido o seu centro geométrico. Com um clique se lança a sapata.

Vamos escolher

E clicar em seleção de tipo:

Vamos escolher:

Ao passar o mouse pelo pilar, note que pode escolher o tipo de fundação:

435
