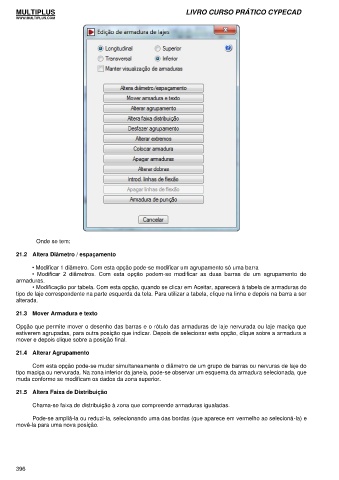

Onde se tem:

21.2 Altera Diâmetro / espaçamento

• Modificar 1 diâmetro. Com esta opção pode-se modificar um agrupamento só uma barra
• Modificar 2 diâmetros. Com esta opção podem-se modificar as duas barras de um agrupamento de
armaduras.
• Modificação por tabela. Com esta opção, quando se clicar em Aceitar, aparecerá à tabela de armaduras do
tipo de laje correspondente na parte esquerda da tela. Para utilizar a tabela, clique na linha e depois na barra a ser
alterada.

21.3 Mover Armadura e texto

Opção que permite mover o desenho das barras e o rótulo das armaduras de laje nervurada ou laje maciça que
estiverem agrupadas, para outra posição que indicar. Depois de selecionar esta opção, clique sobre a armadura a
mover e depois clique sobre a posição final.

21.4 Alterar Agrupamento

Com esta opção pode-se mudar simultaneamente o diâmetro de um grupo de barras ou nervuras de laje do
tipo maciça ou nervurada. Na zona inferior da janela, pode-se observar um esquema da armadura selecionada, que
muda conforme se modificam os dados da zona superior.

21.5 Altera Faixa de Distribuição

Chama-se faixa de distribuição à zona que compreende armaduras igualadas.

Pode-se ampliá-la ou reduzi-la, selecionando uma das bordas (que aparece em vermelho ao selecioná-la) e
movê-la para uma nova posição.

396
