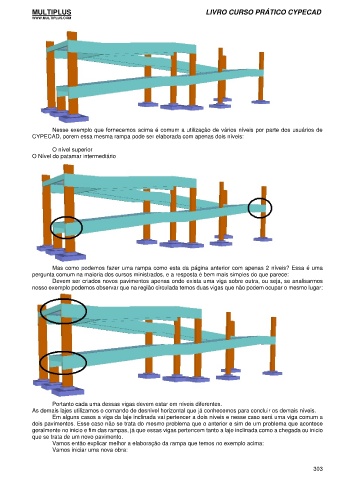

Nesse exemplo que fornecemos acima é comum a utilização de vários níveis por parte dos usuários de
CYPECAD, porem essa mesma rampa pode ser elaborada com apenas dois níveis:

O nível superior
O Nível do patamar intermediário

Mas como podemos fazer uma rampa como esta da página anterior com apenas 2 níveis? Essa é uma
pergunta comum na maioria dos cursos ministrados, e a resposta é bem mais simples do que parece:
Devem ser criados novos pavimentos apenas onde exista uma viga sobre outra, ou seja, se analisarmos
nosso exemplo podemos observar que na região circulada temos duas vigas que não podem ocupar o mesmo lugar:

Portanto cada uma dessas vigas devem estar em níveis diferentes.
As demais lajes utilizamos o comando de desnivel horizontal que já conhecemos para concluir os demais níveis.
Em alguns casos a viga da laje inclinada vai pertencer a dois níveis e nesse caso será uma viga comum a
dois pavimentos. Esse caso não se trata do mesmo problema que o anterior e sim de um problema que acontece
geralmente no inicio e fim das rampas, já que essas vigas pertencem tanto a laje inclinada como a chegada ou inicio
que se trata de um novo pavimento.
Vamos então explicar melhor a elaboração da rampa que temos no exemplo acima:
Vamos iniciar uma nova obra:
