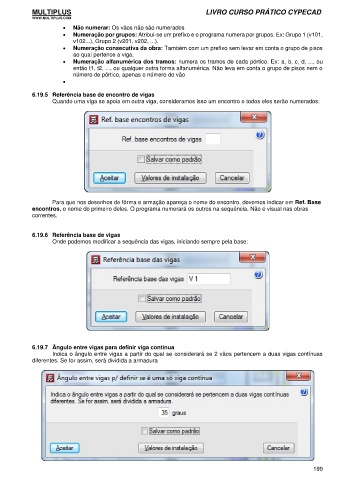

• Não numerar: Os vãos não são numerados
• Numeração por grupos: Atribui-se um prefixo e o programa numera por grupos. Ex: Grupo 1 (v101,
v102...), Grupo 2 (v201, v202, ...).
• Numeração consecutiva da obra: Também com um prefixo sem levar em conta o grupo de pisos
ao qual pertence a viga.
• Numeração alfanumérica dos tramos: numera os tramos de cada pórtico. Ex: a, b, c, d, ..., ou
então t1, t2, ..., ou qualquer outra forma alfanumérica. Não leva em conta o grupo de pisos nem o
número de pórtico, apenas o número do vão
•

6.19.5 Referência base de encontro de vigas
Quando uma viga se apoia em outra viga, consideramos isso um encontro e todos eles serão numerados:

Para que nos desenhos de fôrma e armação apareça o nome do encontro, devemos indicar em Ref. Base
encontros, o nome do primeiro deles. O programa numerará os outros na sequência. Não é visual nas obras
correntes.

6.19.6 Referência base de vigas
Onde podemos modificar a sequência das vigas, iniciando sempre pela base:

6.19.7 Ângulo entre vigas para definir viga contínua
Indica o ângulo entre vigas a partir do qual se considerará se 2 vãos pertencem a duas vigas contínuas
diferentes. Se for assim, será dividida a armadura
