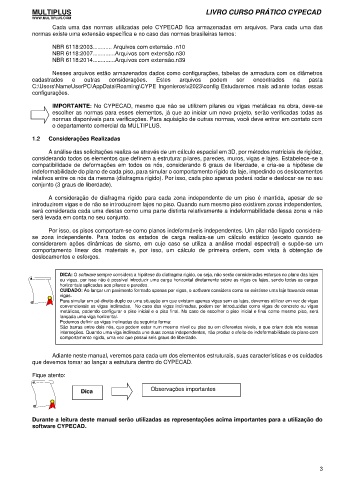

                   Cada  uma  das  normas  utilizadas  pelo  CYPECAD  fica  armazenadas  em  arquivos.  Para  cada  uma  das
            normas existe uma extensão específica e no caso das normas brasileiras temos:

                   NBR 6118:2003............ Arquivos com extensão .n10
                   NBR 6118:2007..............Arquivos com extensão.n30
                   NBR 6118:2014..............Arquivos com extensão.n39

                   Nesses arquivos estão armazenados dados como configurações, tabelas de armadura com os diâmetros
            cadastrados   e    outras   considerações.   Estes   arquivos   podem   ser   encontrados   na   pasta
            C:\Users\NameUserPC\AppData\Roaming\CYPE Ingenieros\v2023\config Estudaremos mais adiante todas essas
            configurações.

                   IMPORTANTE: No CYPECAD, mesmo que não se utilizem pilares ou vigas metálicas na obra, deve-se
                   escolher as normas para esses elementos, já que ao iniciar um novo projeto, serão verificadas todas as
                   normas disponíveis para verificações. Para aquisição de outras normas, você deve entrar em contato com
                   o departamento comercial da MULTIPLUS.

            1.2   Considerações Realizadas

                  A análise das solicitações realiza-se através de um cálculo espacial em 3D, por métodos matriciais de rigidez,
            considerando todos os elementos que definem a estrutura: pilares, paredes, muros, vigas e lajes. Estabelece-se a
            compatibilidade de deformações em  todos os  nós, considerando  6  graus  de liberdade, e cria-se  a  hipótese de
            indeformabilidade do plano de cada piso, para simular o comportamento rígido da laje, impedindo os deslocamentos
            relativos entre os nós da mesma (diafragma rígido). Por isso, cada piso apenas poderá rodar e deslocar-se no seu
            conjunto (3 graus de liberdade).

                  A  consideração  de  diafragma  rígido  para  cada  zona  independente  de  um  piso  é  mantida,  apesar  de  se
            introduzirem vigas e de não se introduzirem lajes no piso. Quando num mesmo piso existirem zonas independentes,
            será considerada cada uma destas como uma parte distinta relativamente a indeformabilidade dessa zona e não
            será levada em conta no seu conjunto.

                  Por isso, os pisos comportam-se como planos indeformáveis independentes. Um pilar não ligado considera-
            se  zona  independente.  Para  todos  os  estados  de  carga  realiza-se  um  cálculo  estático  (exceto  quando  se
            considerarem  ações  dinâmicas  de  sismo,  em  cujo  caso  se  utiliza  a  análise  modal  espectral)  e  supõe-se  um
            comportamento  linear  dos  materiais  e,  por  isso,  um  cálculo  de  primeira  ordem,  com  vista  à  obtenção  de
            deslocamentos e esforços.


                      DICA: O software sempre considera a hipótese do diafragma rígido, ou seja, não serão considerados esforços no plano das lajes
                      ou vigas, por isso não é possível introduzir uma carga horizontal diretamente sobre as vigas ou lajes, sendo todas as cargas
                      horizontais aplicadas aos pilares e paredes.
                      CUIDADO: Ao lançar um pavimento formado apenas por vigas, o software considera como se existisse uma laje travando essas
                      vigas.
                      Para simular um pé-direito duplo ou uma situação em que existam apenas vigas sem as lajes, devemos utilizar em vez de vigas
                      convencionais as vigas inclinadas.  No caso das vigas inclinadas, podem ser introduzidas como vigas de concreto ou vigas
                      metálicas, podendo configurar o piso inicial e o piso final. No caso de escolher o piso inicial e final como mesmo  piso, será
                      lançada uma viga horizontal.
                      Podemos definir as vigas inclinadas da seguinte forma:
                      São barras entre dois nós, que podem estar num mesmo nível ou piso ou em diferentes níveis, e que criam dois nós nessas
                      interseções. Quando uma viga inclinada une duas zonas independentes, não produz o efeito de indeformabilidade do plano com
                      comportamento rígido, uma vez que possui seis graus de liberdade.


                   Adiante neste manual, veremos para cada um dos elementos estruturais, suas características e os cuidados
            que devemos tomar ao lançar a estrutura dentro do CYPECAD.

            Fique atento:

                             Dica                     Observações importantes




            Durante a leitura deste manual serão utilizadas as representações acima importantes para a utilização do
            software CYPECAD.
