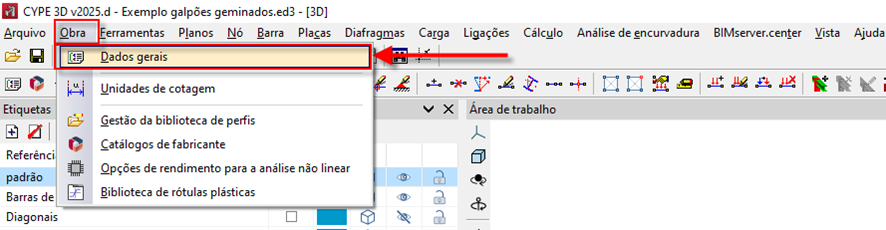

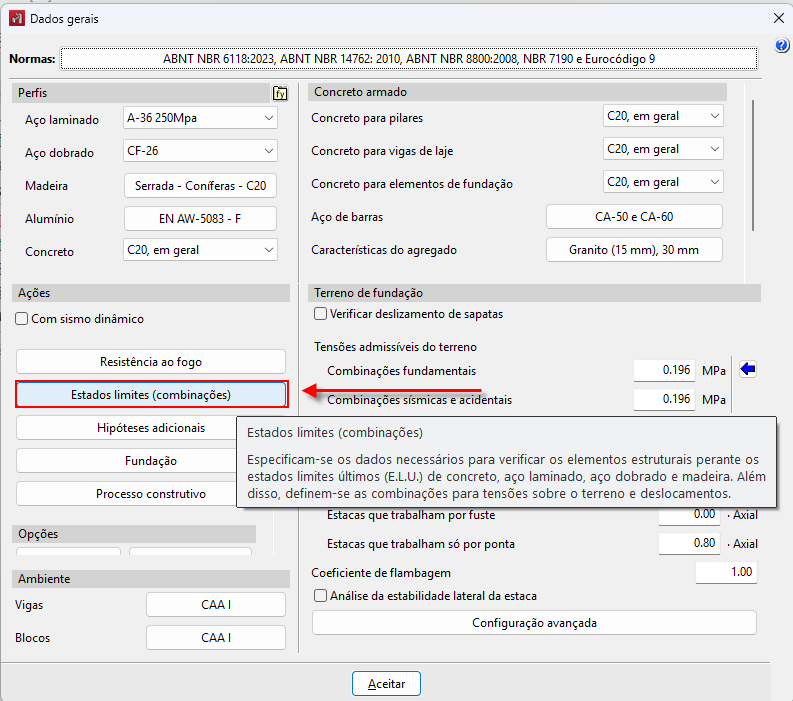

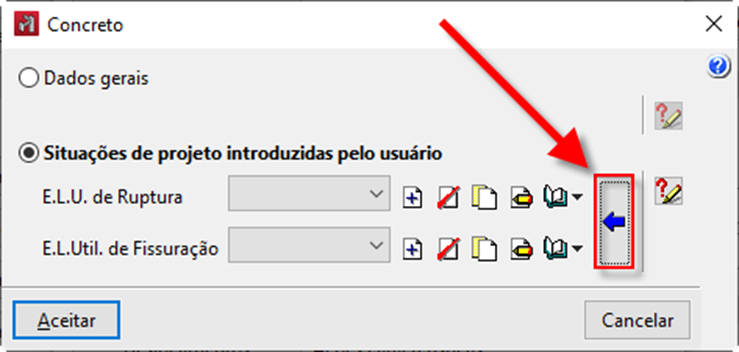

Será aberto a tela com o botão Configurar combinações para cada estado limite.

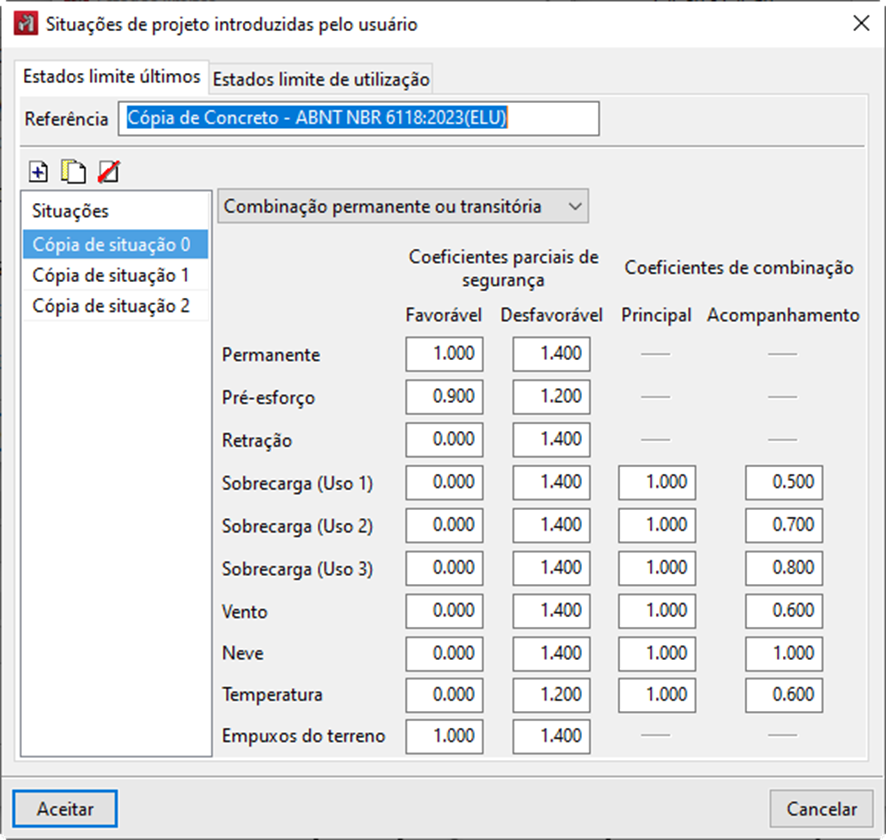

Na tela seguinte clique em AÇO DOBRADO pois iremos alterar para a norma NBR 14762:2010

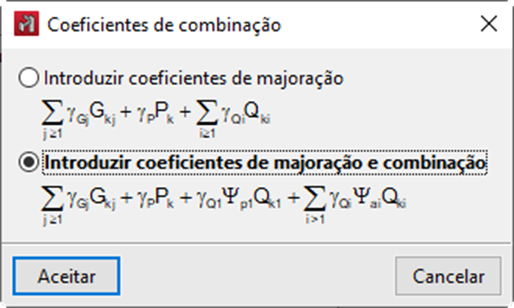

Na tela seguinte clique na opção conforme a imagem abaixo e clique no ícone da seta azul

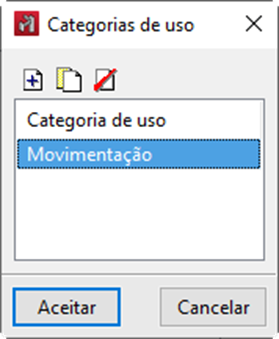

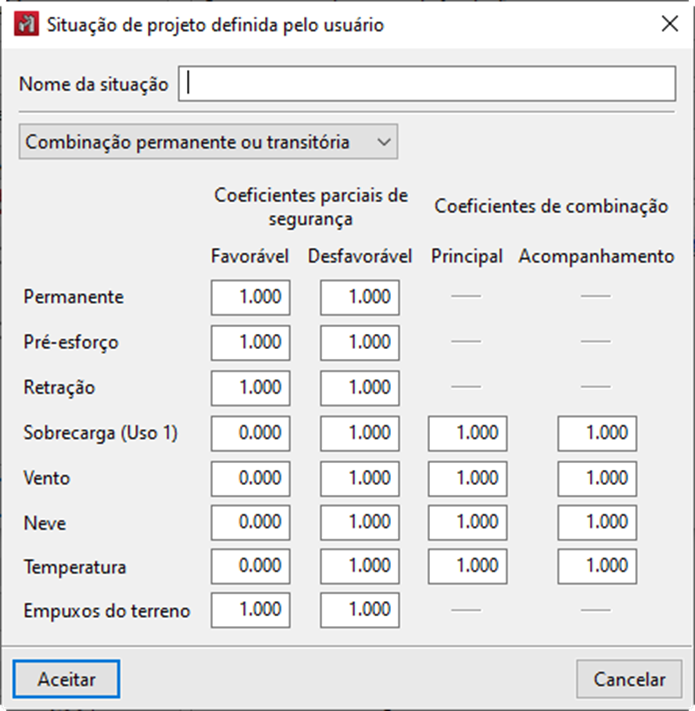

Na tela seguinte para a sobrecarga Uso 1 vamos utilizar como a situação de cargas permanentes para utilizar outro coeficiente de 1.5 e clique em Aceitar

Crie a sobrecarga SCU 1 como G para ser as outras cargas permanentes e a SCU 2 para ser as sobrecargas.

Ao diferenciar as hipoteses para lançamento das cargas e calcular a estrutura teremos as combinações e majorações entre as hipoteses.

Esta solicitação é muito comum quando o pessoal cria varias hipoteses de carregamento como permanentes e todas acabam ficando com o mesmo coeficiente 1,25 (o conceito de cargas permanentes na espanha é um pouco diferente da nossa e por isto utilizamos o artificio da sobrecarga uma delas ser a permanente) e neste caso seria lançar como sobrecarga onde é usado o coeficiente de majoração igual a 1,5 e combinação 1.

O post Como ajustar o coeficiente de ponderação ou majoração para ABNT NBR 14762? apareceu primeiro em MULTIPLUS.

Dê um nome para a vista como no exemplo abaixo e clique em Aceitar. Não feche a vista criada, minimize para voltar para janela com o 3D.

Você pode criar vária vistas, elas servirão como lâminas que poderão ser utilizadas na geração de pranchas. Para gerar as pranchas clique na ploter conforme imagen exemplo abaixo marque as vistas que deseja na prancha, info, cotas, etc e clique em Aceitar.

Clique em periférico conforme imagen exemplo abaixo e selecione a saída em DWG ou DXF como quiser, e clique em ACEITAR

Aguarde a geração da prancha e clique em Detalhe de todos os desenhos como na imagen exemplo abaixo para visualizar como o desenho foi gerado. Depois clique em Imprimir todos.

Na janela exemplo seguinte indique aonde deseja que o arquido de cad será gerado, selecione se cada prancha fica em dwg separado ou unificado. Dê nome ao arquivo e clique em Aceitar.

Depois feche a tela cancele a tela seleção de pranchas e abra o local que indicou para salvar o desenho pelo explorador de arquivos como na imagen exemplo abaixo.

O post Como gerar vistas e pranchas dwg para CAD no CYPE 3D versão 2026? apareceu primeiro em MULTIPLUS.

Caso tenha clicado em atualizar, sem possuir a licença da versão 2026.

E ao tentar abrir o projeto desenvolvido na versão anterior da versão 2026, será apresentado a mensagem:

Onde é de extrema importância que o usuário leia e deixe marcado a caixinha para realizar uma cópia do projeto na versão anterior (2025).
Use o diretório apresentado na mensagem de seu computador para que consiga localizar a cópia de segurança.

Faça a reinstalação da versão anterior a qual possui através

Ou, acesse o BimServer.Center e faça a instalação da versão anterior.
Acesse o BimServer.Center através do link: https://bimserver.center/pt

O post Atualizei minha versão sem querer, e agora não consigo abrir meus projetos, como resolver? apareceu primeiro em MULTIPLUS.

Esse erro pode ocorrer ao tentar gerar relatórios, principalmente aqueles que são gerados em formato de tabela. A mensagem indica que alguns elementos do relatório não cabem dentro da altura da folha configurada para impressão.

O motivo geralmente está relacionado à tabela gerada pelo programa, que pode conter muitos dados ou informações extensas sobre os elementos estruturais. Quando isso acontece, o conteúdo excede o espaço disponível na folha, interrompe-se a geração do relatório para evitar a perda de informações.

O procedimento para conseguir gerar este relatório é o seguinte:

Acesse “Configurações” >> “Impressora”.

Em seguida, clique em “Configurar”.

E altere a Orientação para “Paisagem” e clique em “Ok”.

Caso não seja suficiente, retorne para a página anterior e aplique uma escala redutora até que consiga gerar o relatório.

O post Por que ocorre o erro ‘Existem alguns elementos cuja altura não cabe. A impressão será interrompida’ ao gerar um relatório? apareceu primeiro em MULTIPLUS.

Estacas I: Cálculo da capacidade resistente da Estaca no terreno (CP1) (requer o módulo Blocos sobre estacas e tubulões)
Este módulo complementa o projeto de fundações profundas do módulo de blocos sobre estacas, possibilitando a verificação da capacidade de suporte das estacas sob diferentes condições de carga, considerando as características do solo e das estacas em concreto armado.

Confira o vídeo explicativo do módulo Estaca I (CP1) abaixo.

Estacas II: Verificação Estrutural do lançamento das estacas (CP2) (requer o módulo Blocos sobre estacas e do módulo Estacas 1: Cálculo da capacidade resistente da Estaca no terreno)

O módulo Estacas II: Verificação estrutural permite analisar a resistência das estacas de concreto armado segundo normas técnicas, especialmente a ABNT NBR 6118:2023. Ele considera forças transmitidas pelo bloco e, opcionalmente, os efeitos da estabilidade lateral. O usuário pode configurar parâmetros como momento fletor, esforço axial e comprimento de flambagem para cada estaca.

Confira o vídeo explicativo do módulo Estaca II (CP2) abaixo.

Estacas III: Análise da estabilidade lateral (CP3) (requer o módulo Blocos sobre estacas, do módulo Estacas: Cálculo da capacidade resistente da Estaca no terreno, do módulo Estacas II: Verificação estrutural da estaca e do módulo Motor de Cálculo OpenSees)

O módulo Estacas III: Análise da estabilidade lateral, disponível na versão 2025 do CYPE 3D Metálicas, permite projetar fundações profundas submetidas a esforços laterais significativos. Utilizando o motor OpenSees© e o método das curvas p-y, o módulo simula o comportamento não linear do solo. Ele complementa o módulo Estacas II, permitindo a verificação da armadura com base nos esforços calculados, conforme normas como a ABNT NBR 6118:2023.

Confira o vídeo explicativo do módulo Estaca III (CP3) abaixo.

O post Qual a diferença entre os módulos de estaca (I, II e III)? apareceu primeiro em MULTIPLUS.

Essa configuração pode impedir que o CAD reconheça corretamente as informações de cotas geradas pelo CYPECAD, fazendo com que elas não sejam exibidas no arquivo exportado.

O procedimento para correção deste problema é o seguinte:

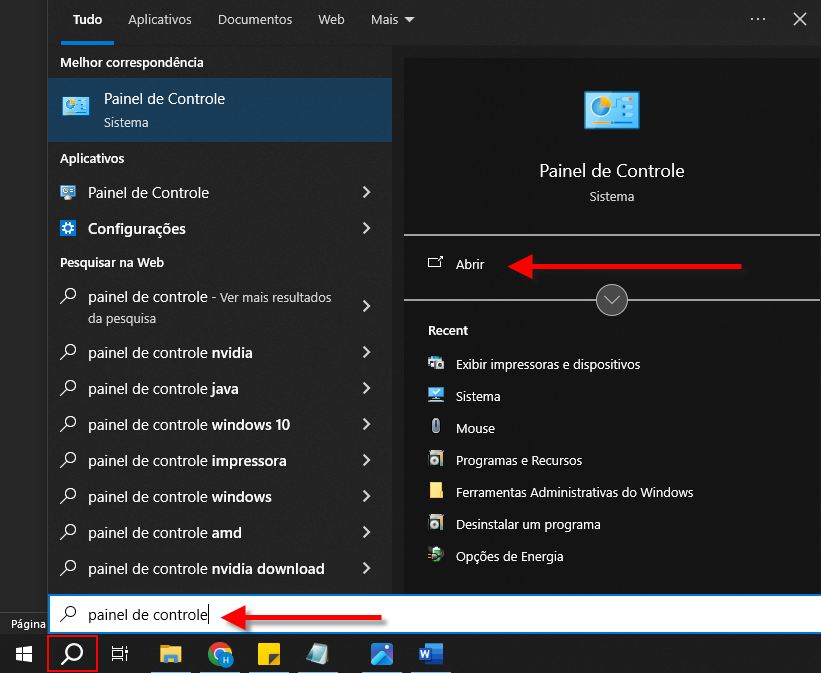

Pesquise no seu Windows por “Painel de Controle” e clique em “Abrir”:

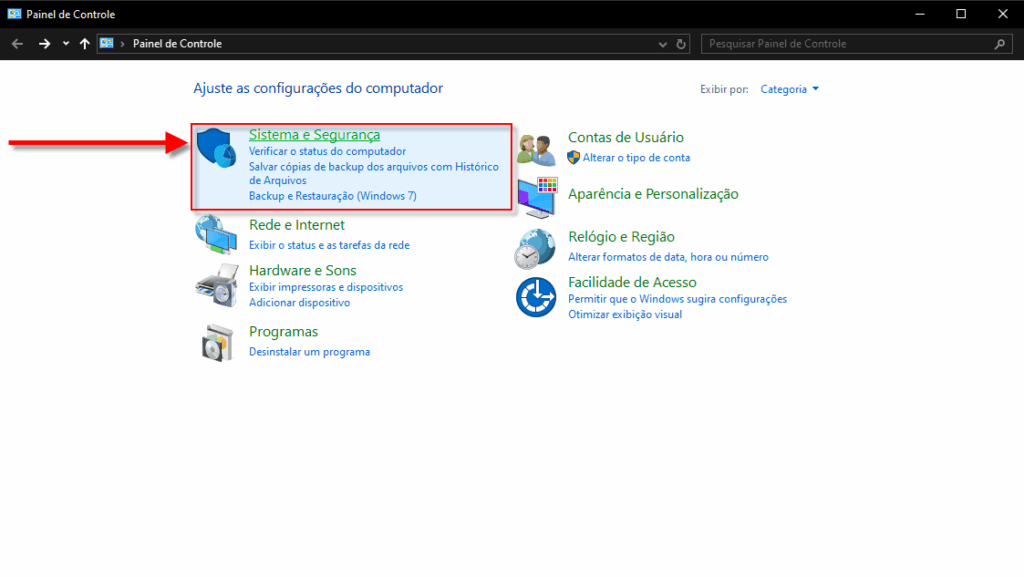

Acesse “Sistema e Segurança”.

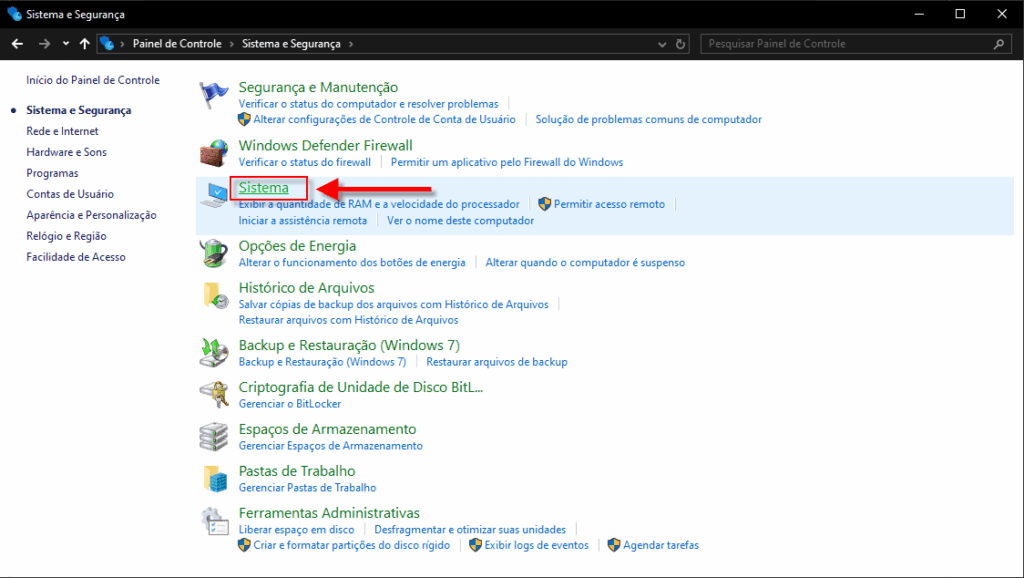

Acesse “Sistema”.

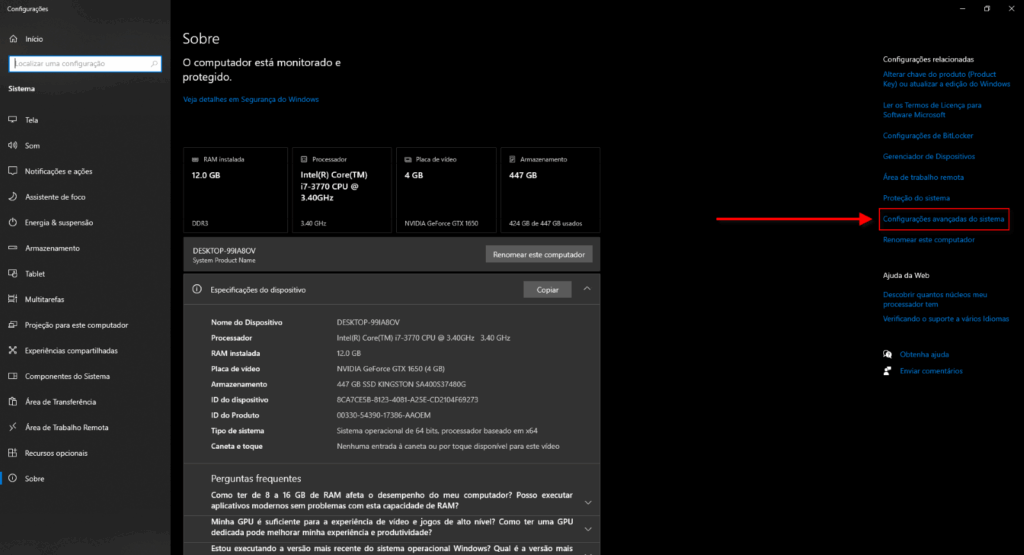

Na tela que se abre localize a opção “Configurações avançadas do sistema” ou a opção “Alterar Configurações”.

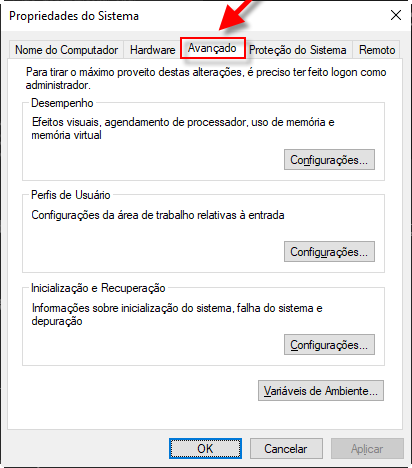

Será aberto a janela “Propriedades do Sistema”, nessa janela encontra a aba “Avançado”.

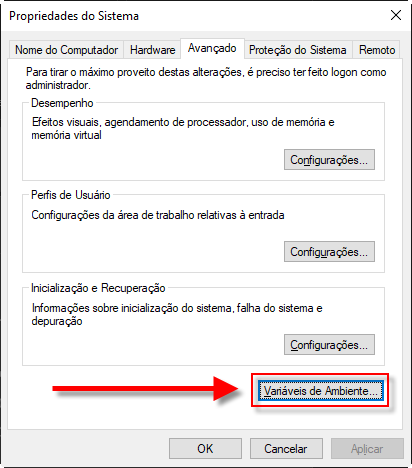

Em “Avançado” clique em “Variáveis de Ambiente”.

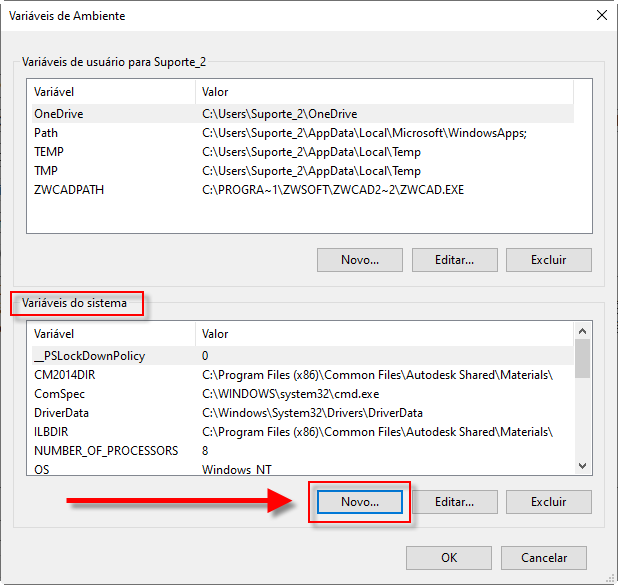

Em “Variáveis de Sistema” clique em “Novo”.

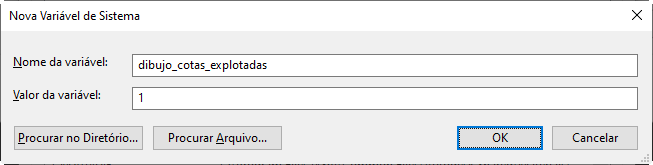

Nome da variável: dibujo_cotas_explotadas

Valor da variável: 1

Clique em OK, reinicie o computador e pode gerar as pranchas novamente.

O post Por que as cotas aparecem na prancha do software, mas não aparecem ao exportar em DWG?  apareceu primeiro em MULTIPLUS.

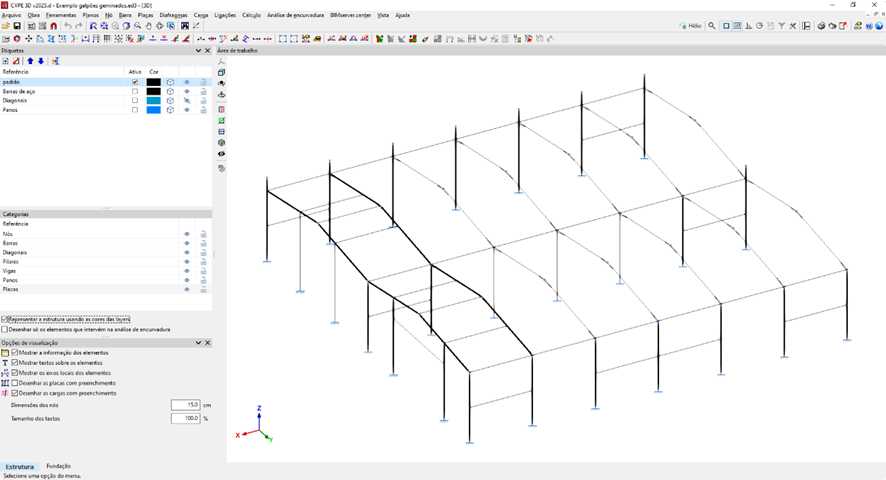

O post Como faço para acessar o layer no CYPE 3D Metálicas na versão 2025? apareceu primeiro em MULTIPLUS.

A CYPE Ingenieros é a empresa desenvolvedora do software CYPE 3D Metálicas e retirou algumas bibliotecas de perfis da sua instalação padrão, porque eram muito genéricas ou que não apresentavam o nome do fabricante ou fornecedor, como, por exemplo, a da GERDAU. Então a MULTIPLUS criou um backup dessas bibliotecas de perfis e deixou disponível para todos os seus cliente realizarem o download e instalação.

OBS: Este procedimento serve também para os demais materiais e abaixo as bibliotecas dos Perfis Soldados e Laminados também estão a disposição para o download.

Ao acessar as opções de perfis dobrados do software CYPE 3D METÁLICAS em versões recentes, selecionando os perfis C ou CR você se depara com a seguinte situação:

DOWNLOAD DA BIBLIOTECA DE PERFIS

A primeira coisa a se fazer é baixar o arquivo abaixo:

Uma vez feito o download do arquivo DOBRADOS COMPLETO.ZIP localize esse arquivo no seu computador que provavelmente ele estará na pasta Downloads.

Copie esse arquivo, botão direito do mouse sobre ele, copiar.

INSTALANDO A BIBLIOTECA NO SOFTWARE

Feito isso localize a pasta C:\Users\(pasta com o nome do seu Computador\AppData\Roaming\CYPE Ingenieros\v2025\config\bibs, se estiver com dificuldades para encontrar esta pasta consulte esta FAQ apenas para localizar a pasta!

Caso você não encontre essa pasta bibs dentro da pasta C:\Users\(pasta com o nome do seu Computador\AppData\Roaming\CYPE Ingenieros\v2025\config, crie ela clicando em nova pasta e dê o nome para ela de bibs.

ATENÇÃO: Para usuários da versão 2026, o caminho correto para a pasta é: C:\Users\(pasta com o nome do seu Computador\AppData\Roaming\CYPE Ingenieros\v2026\config

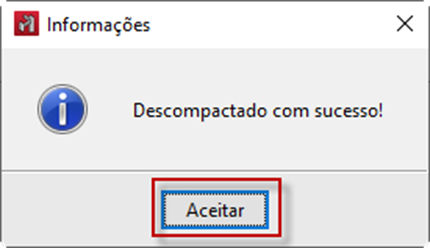

Agora copie e descompacte o arquivo DOBRADOS COMPLETO.ZIP nessa pasta.

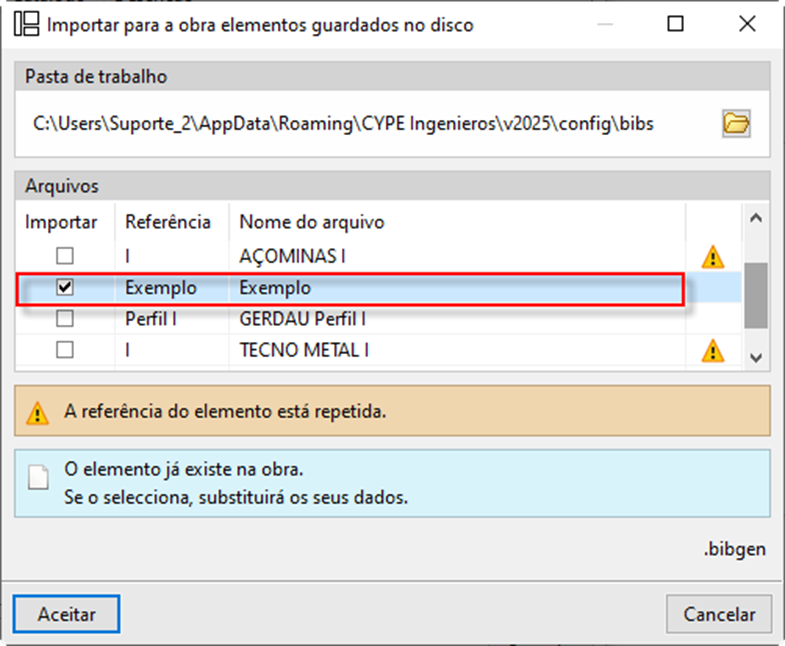

Deixe todos os arquivos de extensão .bibgen dentro dessa pasta como na imagem abaixo.

Agora volte a abrir seu software.

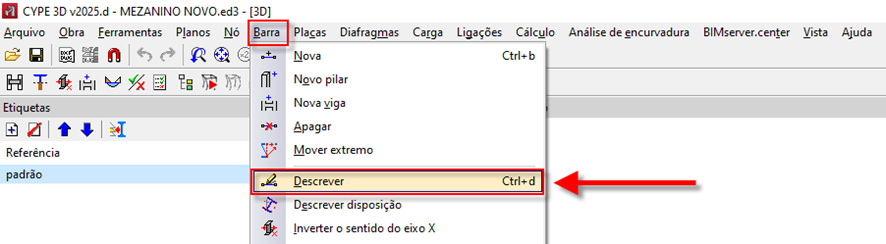

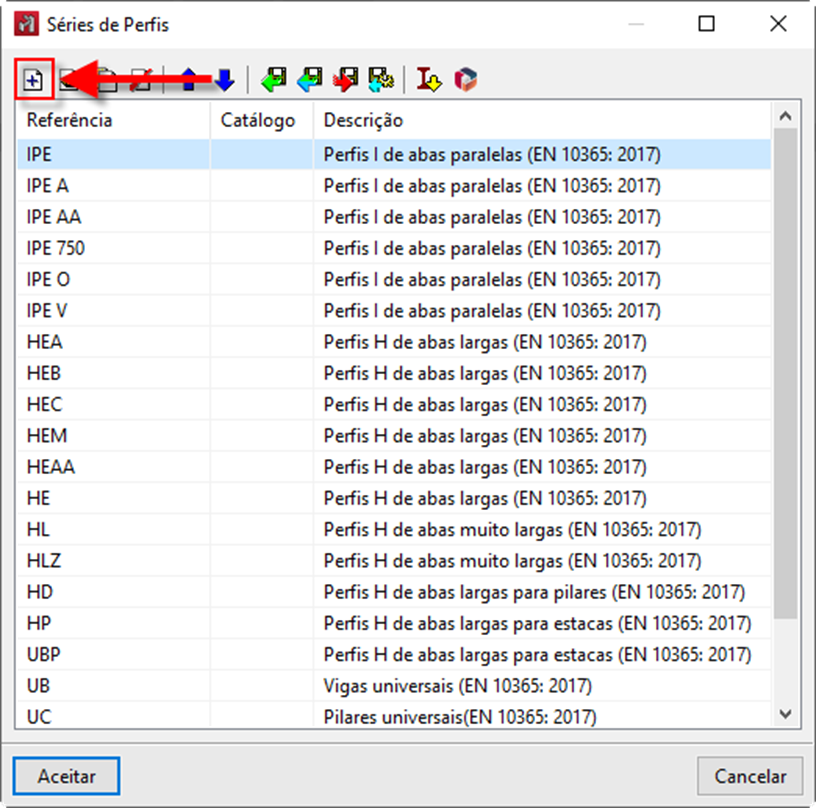

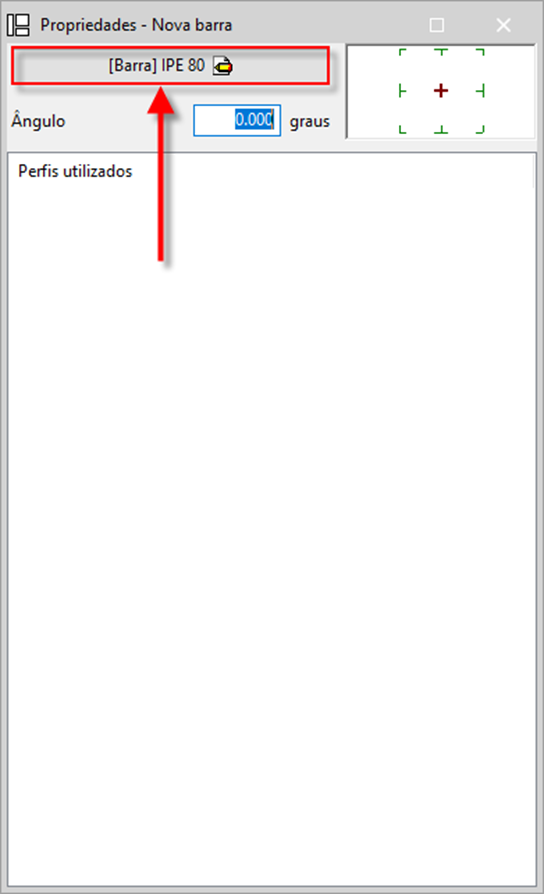

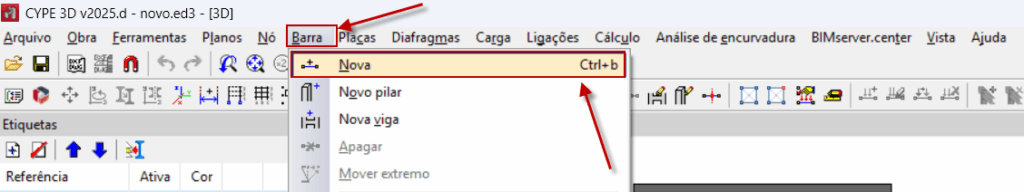

Acesse a opção de Barra > Nova Barra e clique sobre o perfil.

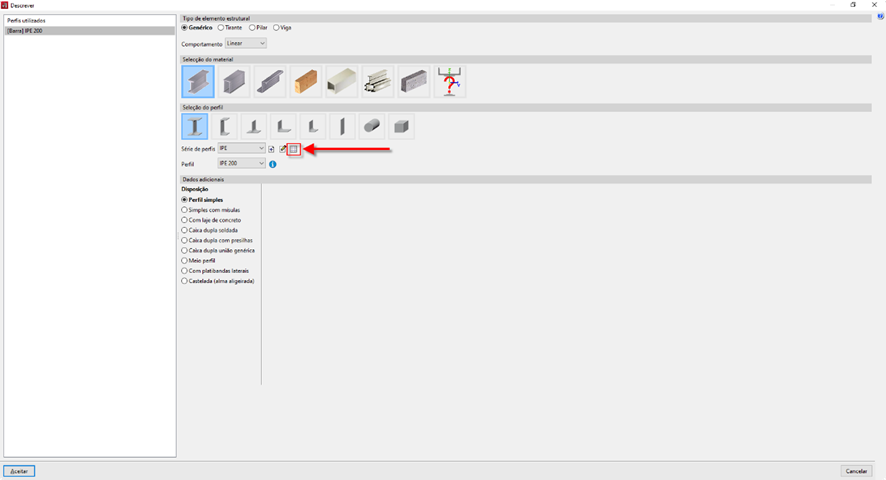

Na janela de Descrever selecione novamente as opções do aço Dobrado e dos perfis C ou CR.

E como na figura abaixo habilite a biblioteca de perfis.

Terá os perfis dobrados novamente no software.

Agora use a opção abaixo.

O post Como instalar a biblioteca de perfis no CYPE 3D Metálicas nas versões superiores a 2025? apareceu primeiro em MULTIPLUS.

Está norma foi publicada no dia 02 de outubro de 2024, existe uma prazo para que esta seja implantada nos órgãos de aprovação assim como aos profissionais da engenharia estrutural e este prazo é de 180 dias. Esta norma já se encontra em estudo junto a desenvolvedora para que está seja implementada no software.

Os princípios fundamentais da mecânica estrutural — como os cálculos de esforços, tensões e resistência dos materiais — continuam válidos e inalterados. Assim, ao conhecer as mudanças introduzidas na NBR 8800:2024 em relação à versão de 2008, é possível interpretar os resultados obtidos pelo software com base na norma anterior e verificar manualmente se atendem aos novos parâmetros normativos, critérios de segurança e limites de verificação. No entanto, é importante destacar que a desenvolvedora CYPE já está trabalhando na implementação da nova norma dentro do software, o que futuramente permitirá gerar relatórios de verificação diretamente de acordo com a NBR 8800:2024.

O post A norma NBR8800:2024 está disponível no software? apareceu primeiro em MULTIPLUS.

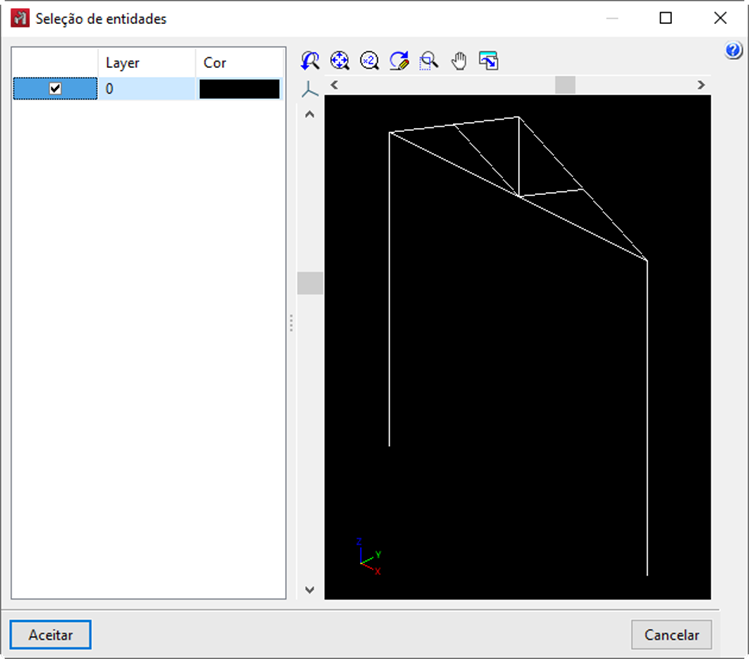

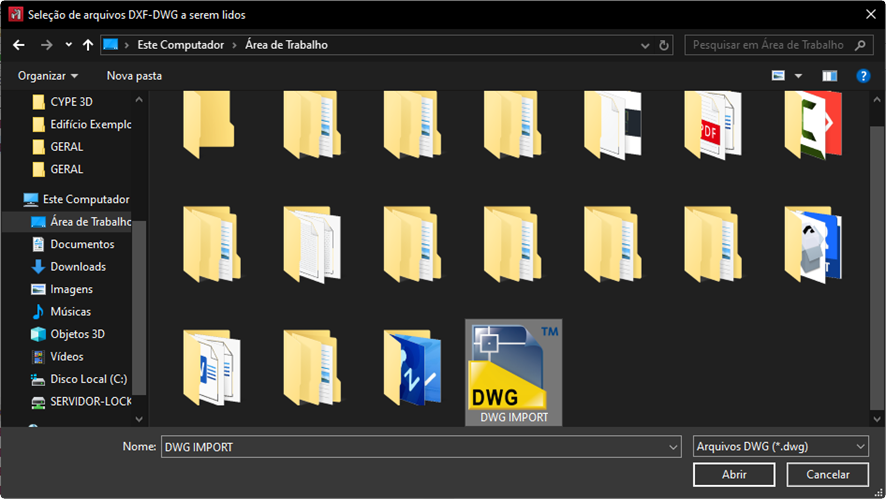

Abra o software CAD e depois abra o arquivo que está tentando importar.

Vá em Salvar como e mude a opção de salvamento para AutoCAD 2013/LT2013 Drawing como no exemplo da imagem abaixo:

Salve o DWG em uma versão de CAD mais antiga, igual ou anterior a 2013 e depois disto tente importar a máscara novamente no CYPECAD.

Consulte também a FAQ https://multiprojeto.com.br/perguntas-frequentes/cypecad/nucleo-basico/faq-cypecad-cycu-08/(abrir em uma nova aba)

O post A versão do arquivo lido está incorreta, como corrigir? apareceu primeiro em MULTIPLUS.

Abaixo estará disponibilizado os downloads das bibliotecas de forma COMPLETA e de forma UNITÁRIA.

PERFIS USIMINAS PARA AÇO DOBRADO – DOWNLOAD (biblioteca completa)

Ao realizar o download, extraia o arquivo que estará ZIPADO.
Clique com o botão direito do mouse e vá em EXTRAIR AQUI ou EXTRACT HERE

Será criado a pasta onde está a biblioteca que deseja

Feito isso, basta seguir o procedimento que ensinará a fazer a instalação na próxima página.

PERFIS DO TIPO U – Download (biblioteca completa para perfil do tipo U)
U enrijecido

Download

U simples

Download

TUBULARES – Download (biblioteca completa para perfil do tipo tubular)
Circular

Download

Quadrado

Download

Retangular

Download

PROCEDIMENTO PARA INSTALAÇÃO DA BIBLIOTECA

Abra o METÁLICAS 3D / CYPE 3D

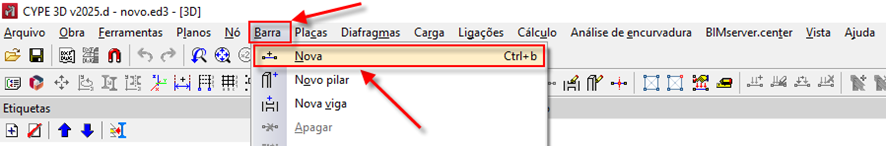

Com o software aberto, clique na parte superior em BARRA e depois em NOVA

Agora clique no botão de EDITAR

Abrirá a janela abaixo. Clique no perfil de Aço Dobrado

Abaixo a tela de perfis de Aço Dobrado e os que estão destacados, são os que estão disponíveis para serem implementados.

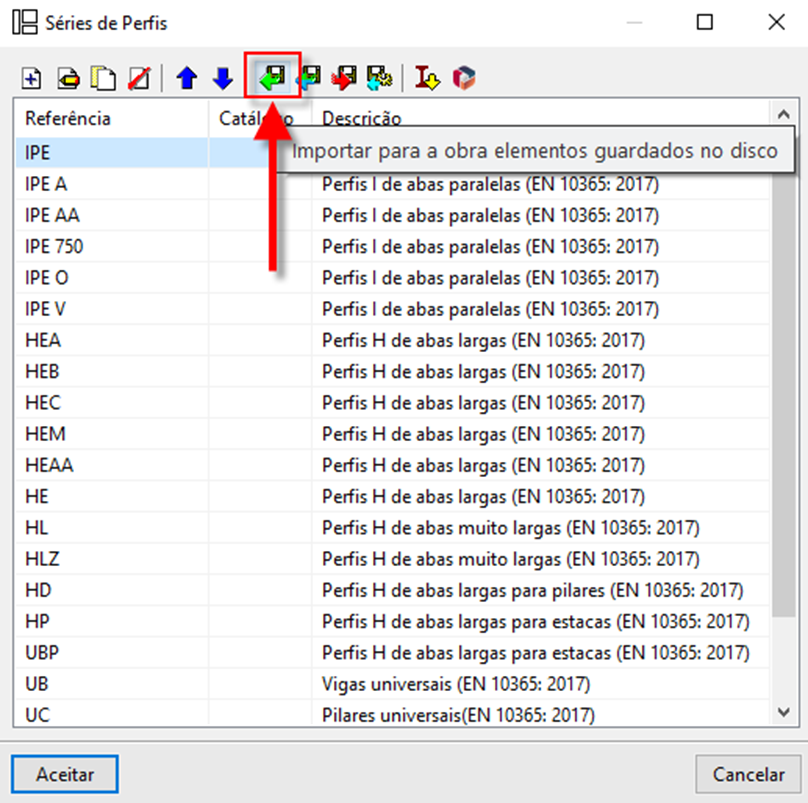

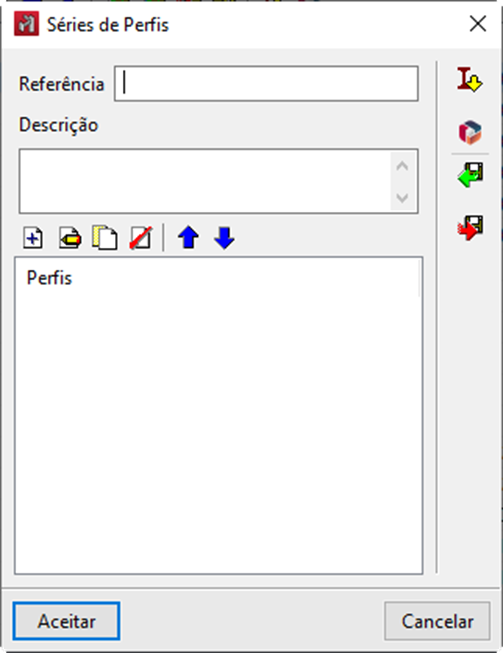

Usando como exemplo o perfil Tubular Circular, ao clicá-lo sobre ele a primeira vez, na verdade sobre qualquer perfil que não tenha realizado a Importação pela primeira vez, será apresentado a mensagem como abaixo:

Basta clicar em
E depois no QUADRICULADO, como demonstrado abaixo:

Agora nessa tela, clique na pasta localizada acima

Agora clique novamente na pasta

Localize o arquivo que fez o DOWNLAOD, no exemplo abaixo, usaremos o a biblioteca completa, caso queira fazer o download, link ao lado:

Será criado uma pasta, acesse-a

Agora voltando ao passo da imagem abaixo:

Com o endereço copiado, basta colocá-lo no caminho da pasa abaixo, AQUI :

Veja o exemplo abaixo, após copiar o endereço da pasta os estão seus perfis, clique em ACEITAR.

Repare que o perfil em questão já estará localizado. Este passo deverá ser feito para os outros tipo de perfis também.

O post Onde encontrar a biblioteca da Usiminas para perfis dobrados? apareceu primeiro em MULTIPLUS.

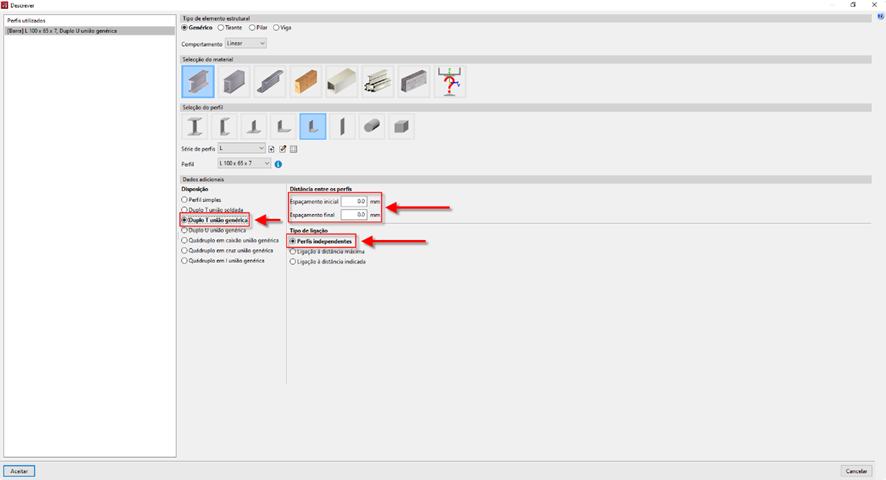

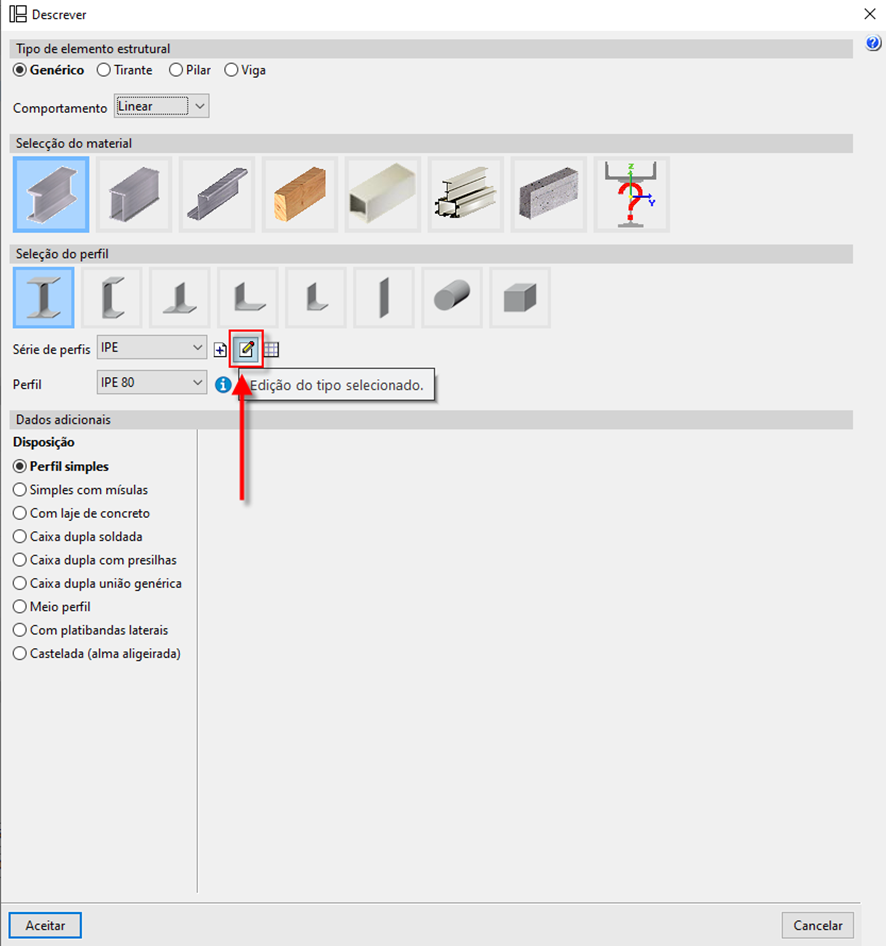

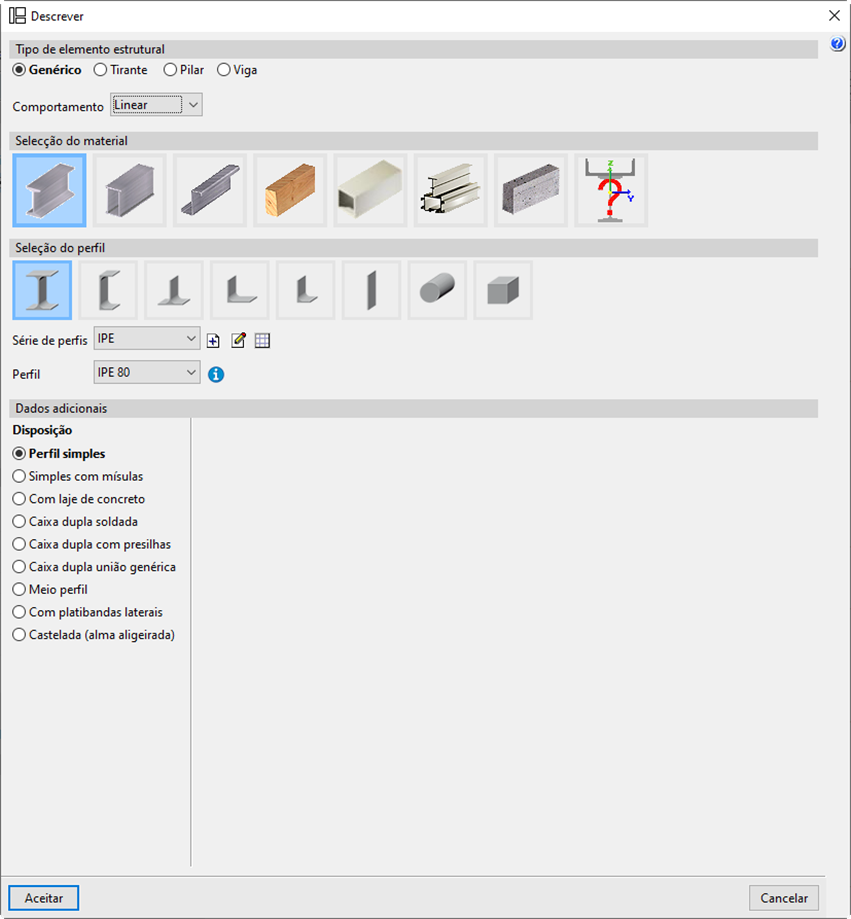

Acesse o menu descrever conforme a imagem abaixo onde encontrará o campo para entrar com o espaçamento e a espessura da nervura.

O post Como inserir enrijecedores ou nervuras no perfil I ? apareceu primeiro em MULTIPLUS.

O software de padrão vem com o valor de 1 para o coeficiente de distribuição de momento, o CB, que no caso, é o valor em favor da segurança. Porem o mesmo não o calcula.

Mas de todo modo o CB pode ser imputado dentro da ferramenta manualmente, variando de 0 até 10, como orientado pela normativa, sendo ele estimado pelo Engenheiro responsável ou calculado, conforme a imagem abaixo:

Imagem retirada do livro do METÁLICAS 3D pág 112

INSERINDO O CB DENTRO DO METÁLICAS

Para realizar a inserção do CB dentro do METÁLICAS 3D, siga as imagens abaixo:

O post O CYPE 3D Metálicas calcula CB – Coeficiente de distribuição de momentos? apareceu primeiro em MULTIPLUS.

Primeiramente é necessário ter acesso ao bimserver.center e após isso, criar uma conta nele, pois será através dessa plataforma que será possível realizar a integração de diversos softwares.

Abaixo link para os procedimentos sobre o bimserver:

BIMSERVER.CENTER – PORQUE CRIAR UMA CONTA E COMO CRIAR

COMO INSTALAR O BIMSERVER.CENTER?

1° PASSO – ABRIR O CYPE 3D Metálicas

Será necessário abrir a sua obra no CYPE 3D Metálicas e após isso, clicar no menu superior em LIGAR e realizar o login no BIMSERVER conforme os procedimentos acima.

Após isso sua conta do bimserver.center estará vinculada ao Metálicas 3D, aparecendo seu nome/nome da conta onde antes estava Ligar da maneira abaixo:

Feito isso vá no menu superior do METÁLICAS 3D e clique em BIMSERVER.CENTER e depois em VINCULAR.

Será necessário criar uma OBRA dentro do bimserver.center para vincular ao STRUBIM STEEL ou CYPE CONECT, siga os passos abaixo:

Feito isso, volte novamente ao botão do BIMSERVER.CENTER e clique em COMPARTILHAR para poder concluir a vinculação de sua obra ao BIMSERVER.CENTER

Pela ultima vez volte ao botão superior BIMserver.center e clique em Consultar. Através desse procedimento, daremos permissão ao Metálicas para exportar os esforços e os perfis que chegam ao NÓ (caso você tenha as lançado na ferramenta).

Após a conclusão das etapas acima, sua obra estará hapíta para ser aberta dentro do STRUBIM STEEL e no CYPE CONNECT.

Abaixo deixo o link para o procedimento de como abrir a obra do Metálicas 3D dentro do STRUBIM STEEL e no CYPE CONNECT:

ABRINDO OBRA DO METÁLICAS 3D DENTRO DO STRUBIM STEEL

ABRINDO OBRA DO METÁLICAS 3D DENTRO DO CYPE CONNECT

O post Como exportar uma obra do CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

Como instalar o plugin?

Primeiramente é necessário possuir uma conta no BIMSERVER.CENTER, para isso basta seguir o procedimento abaixo:

COMO CRIAR UMA CONTA NO BIMSERVER.CENTER

Acesse o bimserver.center e clique na store (local para visualizar os softwares da CYPE)

Feito isso, realize uma busca por REVIT que irá aparecer a aplicação  PLUGIN OPEN BIM – REVIT

Agora realize o download da aplicação clicando em DESCARREGAR

Após a conclusão do download, instale o aplicativo e o execute como administrador

Após a execução, será iniciada a instalação. Esta que, deve se seguir os passos abaixo de seleção de linguagem, local de instalação e confirmação das etapas.

Caso a instalação tenha ocorrido corretamente, aparecerá a mensagem abaixo:

Caso não apareça a mensagem acima é por que provavelmente você deveria estar com o Revit aberto. Devido a isso você terá 2 opções:

1 – Fechar o software e reinstalar novamente a aplicação do OPEN BIM

2 – Abrir a aplicação na sua área de trabalho  e clicar em Instalar na versão do Revit que possui

Após isso, ao abrir o REVIT indo na aba de Complementos ou Complements a aplicação do BIMSERVER estará instalada.

O post Como instalar o plugin do BIMserver.center no Revit e qual a sua finalidade? apareceu primeiro em MULTIPLUS.

É uma aplicação em nuvem, onde lhe garante uma maior segurança.

Caso ainda não tenha uma conta, basta acessa o procedimento de criação: BIMSERVER.CENTER

INSTALAÇÃO

Normalmente a instalação é feita no Disco Local – C de seu computador, acesse ele.

Encontre a pasta Cype Ingenieros e a acesse, dentro dela estará a pasta de download contendo outros softwares.

Acesse-a e procure por Instalação para o Brasil e em sequência instale a aplicação com nome: Bimserver.center, abaixo um exemplo:

Execute a instalação como administrador.

Agora cumpra as etapas de instalação do software

E ao término o BIMSERVER.CENTER já estará instalado e você pode conferir o ícone que fica aberto em sua área de trabalho e sempre será iniciado ao abrir o seu computador.

Clicando 2x sobre o aplicativo poderá ser aberto e visualizado.

O post Como instalar o BIMserver.center? apareceu primeiro em MULTIPLUS.

Porque criar uma conta no bimserver?

Para poder realizar a conexão entre softwares da linha CYPE é necessário ter a aplicação que fará a ligação entre as ferramentas, que no caso é o bimserver.center.

O bimserver serve como uma nuvem, na qual é possível você armazenar seus arquivos de uma forma segura. O interessante é que, ele pode também ser utilizado para apresentar as suas obras em uma reunião, pois por meio dele é possível visualizar o 3D/IFC delas sem a necessidade do software instalado, não somente pelo navegador, mas também em seu celular existe o aplicativo: BIMSERVER.CENTER

Como criar uma conta no bimserver.center?

Acesse o site https://bimserver.center/pt/ e clique em:

Realize o seu cadastro preenchendo os campos abaixo:

Depois de se registrar, basta clicar em INICIAR SEÇÃO na página inicial

Preencha com seu LOGIN e SENHA que acabou de utilizar para criar seu acesso ao site.

Feito isso, você conseguirá visualizar a página inicial do BIMSERVER.CENTER

#CYMU55

O post Por que criar uma conta e como criar uma no BIMserver.Center? apareceu primeiro em MULTIPLUS.

O post Como alterar a unidade de medida do CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

BSGESG.DLL

Para identificar a sua versão e release consulte a FAQ Como identificar o meu CYPE METALICAS 3D

Visto que se trata de uma versão 2021 com release G ou anteriores, deverá efetuar o download do ultimo instalador disponibilizado no site da MULTIPLUS no PORTAL DO USUÁRIO em DOWNLOADS ou na área de DESCARGA da CYPE.

Para não ter problemas de sobrescrever as pastas de instalação, abra o windows explorer e renomeie a pasta Versão 2021 com a letra da release por exemplo.

Depois de instalar a nova release, será criada a nova pasta Versão 2021 com a dll corrigida.

O post CYPE 3D Metálicas vem apresentando erros de visualização 3D, como solucionar? apareceu primeiro em MULTIPLUS.

Selecione a obra e clique em COMPARTILHAR

Se desejar acrescente o comentário e clique em ACEITAR

Aguarde e será gerado o link que poderá enviar para quem desejar e tiver o cypecad para acessar a obra.

O post Como compartilhar uma obra enviando o link? apareceu primeiro em MULTIPLUS.

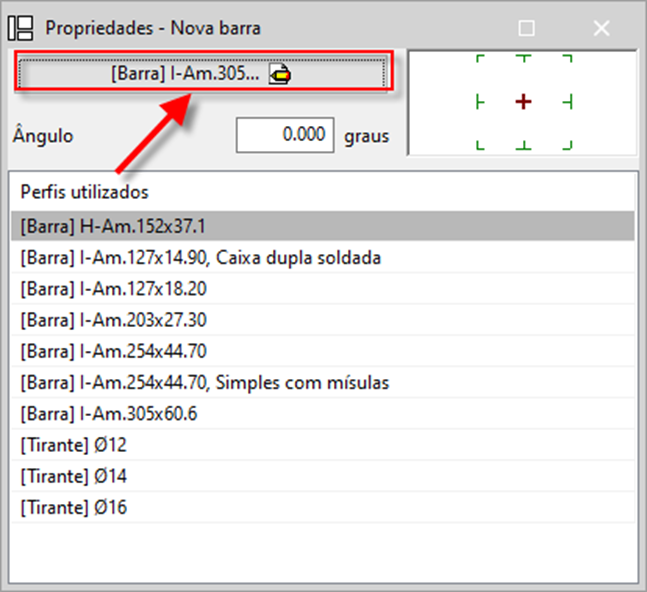

Selecione a barra que se deseja editar clicando com o botão esquerdo do mouse para marcar o perfil depois com o botão direito para abrir a janela “descrever perfil”.

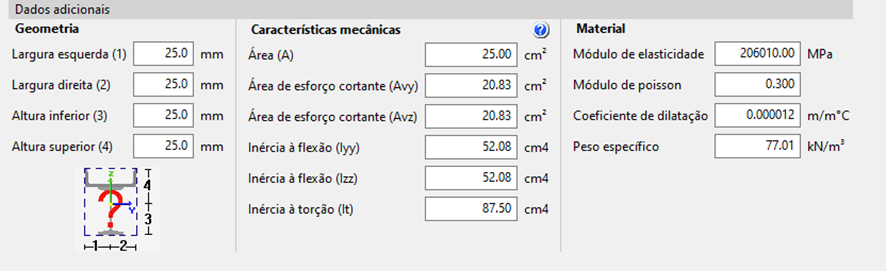

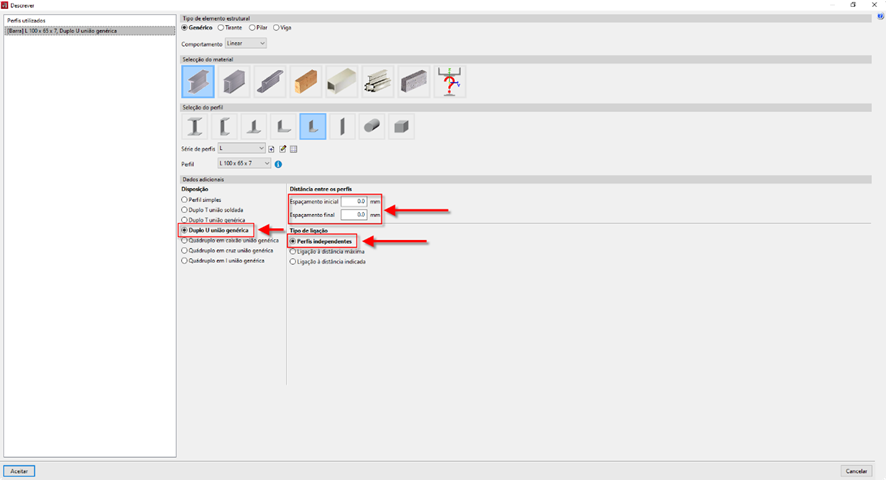

Selecione o tipo de material e o perfil desejado, e selecione o item “editar a lista de elementos”.

Na janela “séries de perfil” selecione o penúltimo ícone “importação de séries de perfis pré-definidas.

Na janela “importação de séries de perfis pré-definidas” selecione a biblioteca desejada(no caso do exemplo SAISC) e habilite o item “importar” para o perfil desejado e clique em aceitar.

Irá retornar para a janela anterior, e apresentará o item adicionado.

Selecione aceitar.

O post Como carregar perfil de biblioteca para o CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

O post Como trabalhar corretamente com perfil Tirante? apareceu primeiro em MULTIPLUS.

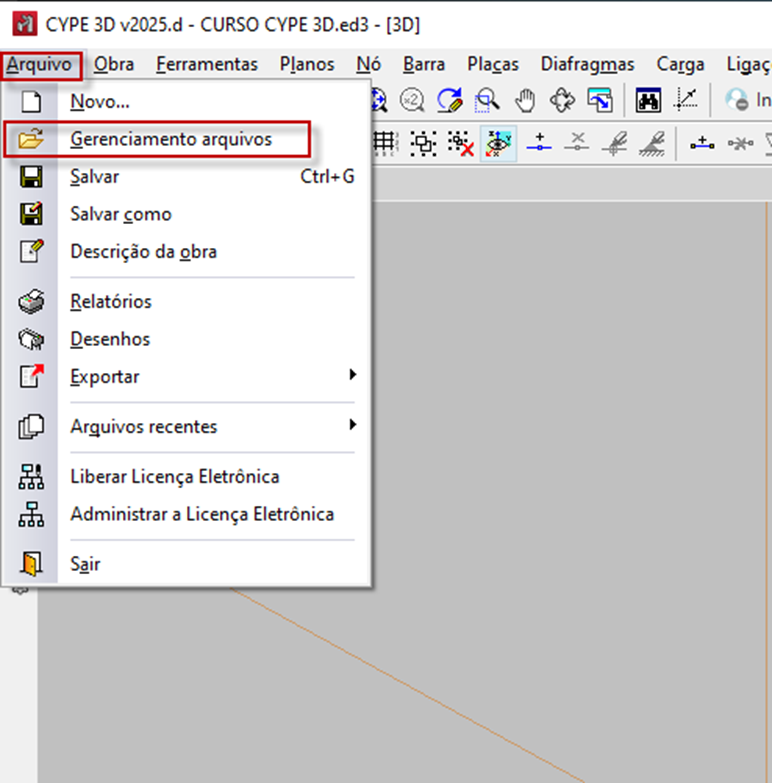

Teremos:

Então acessamos a opção no menu superior “Descompactar”.

Teremos:

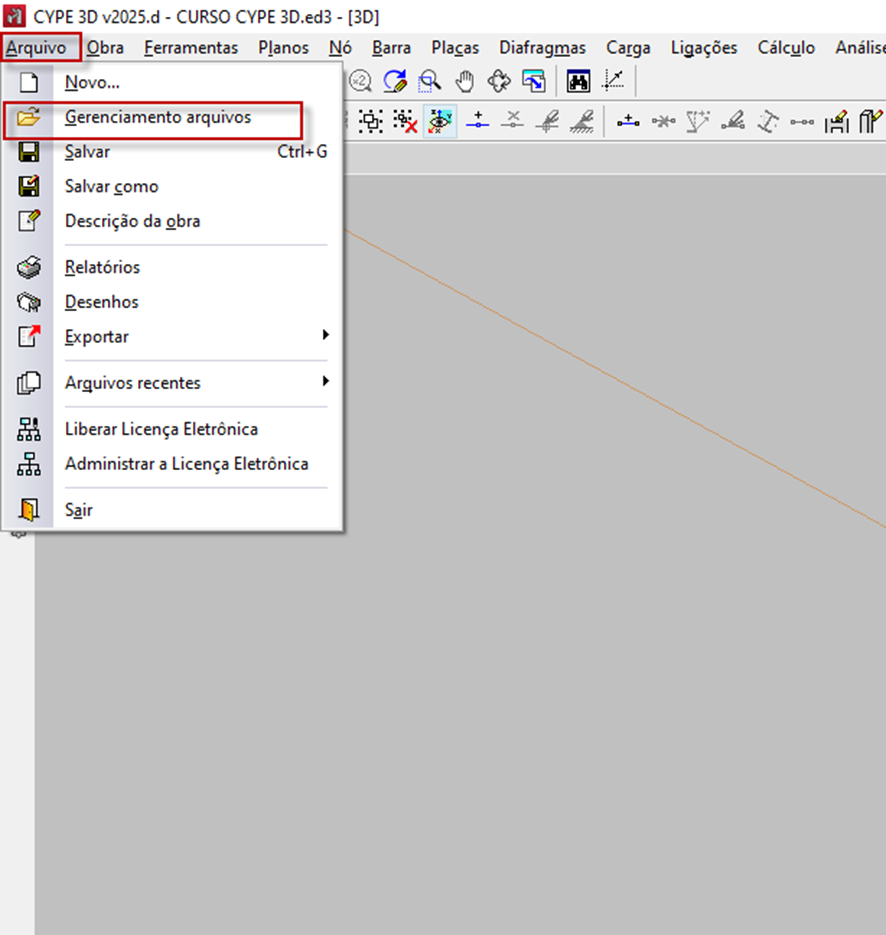

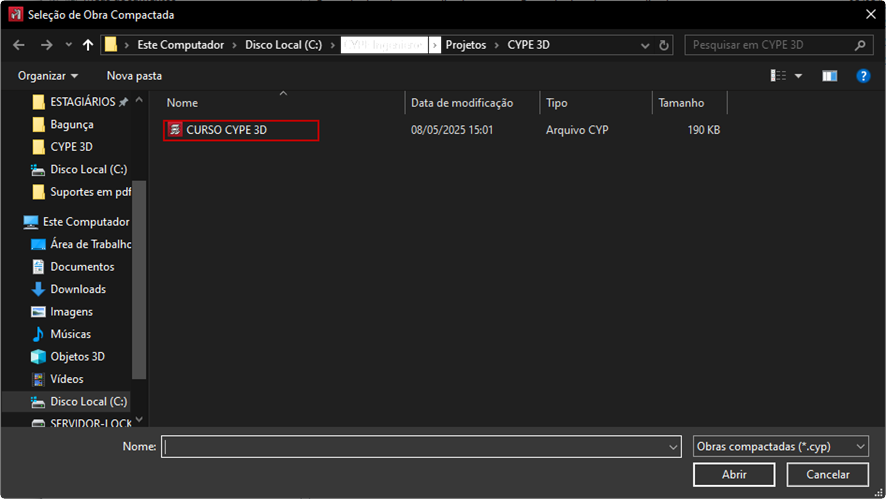

Selecionamos o arquivo CYP no diretório no qual o arquivo foi compactado e clicamos em “Abrir”, e teremos a seguinte confirmação:

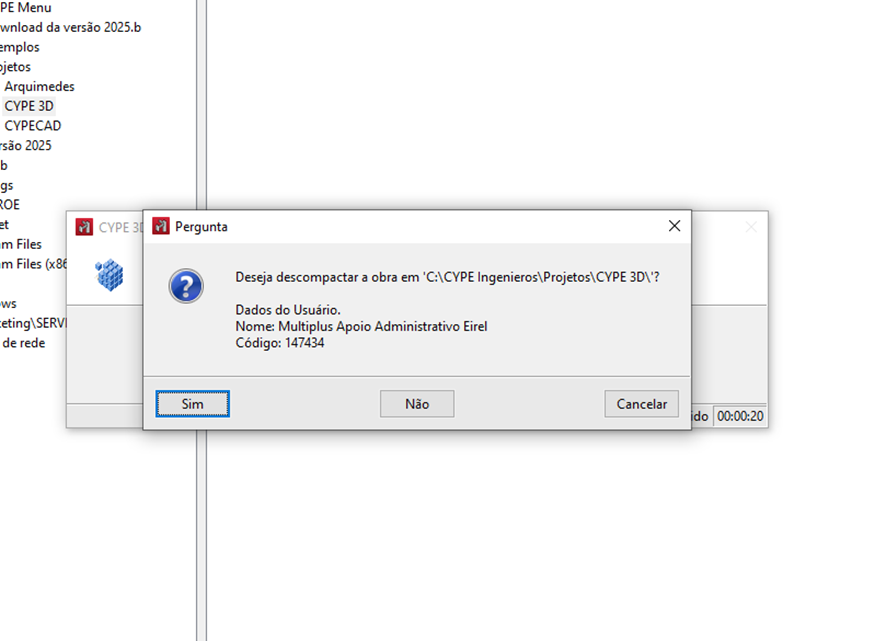

Ao confirmar “Sim” teremos a mensagem:

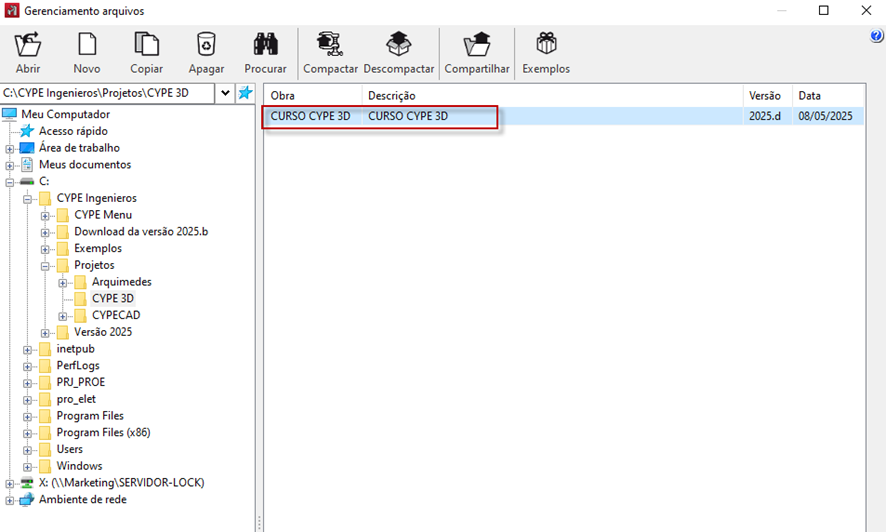

Assim teremos a obra na lista para se abrir. Basta selecionar a obra e clicar em “Abrir” no menu superior.

O post Como Descompactar Obras no CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

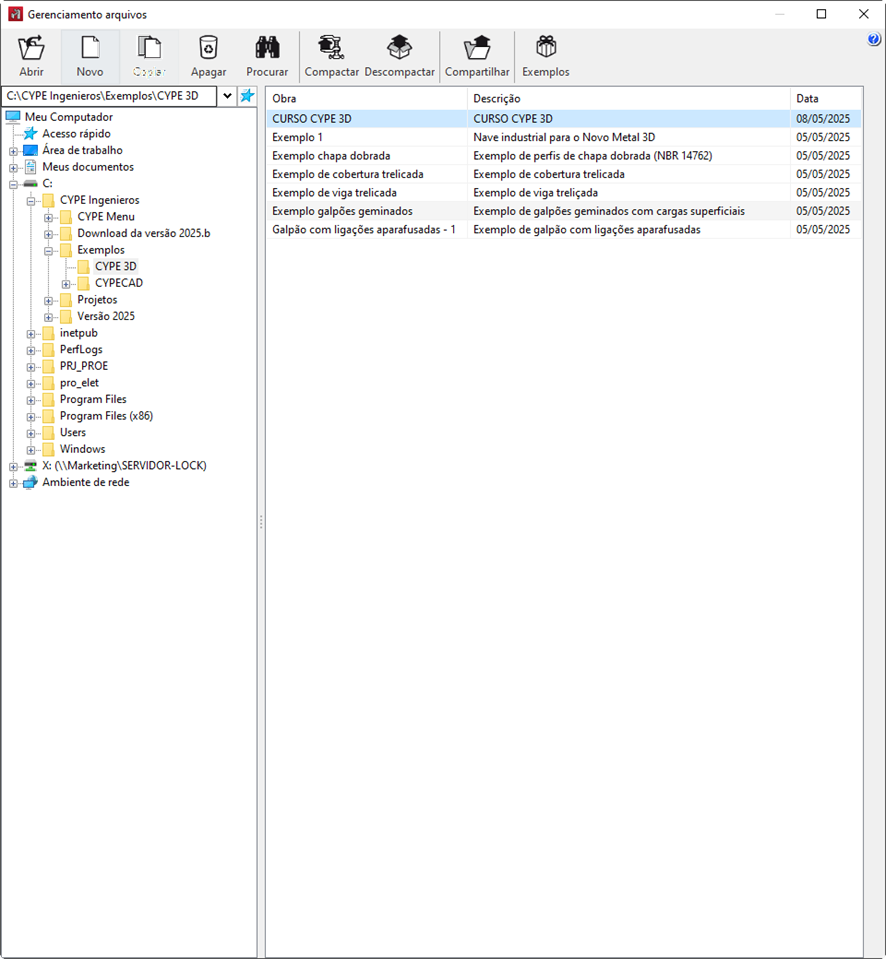

Então acessamos o diretório no qual são destinadas todas as obras salvas no Metálicas 3D, que neste caso será C :\Cype Ingenieros\Projetos\Cype 3D e assim teremos todas as obras listadas. Vejamos:

Selecionamos a obra com o cursor do mouse de modo que fique selecionada de cor cinza como a figura acima. Acessamos então a opção “COMPACTAR” no menu superior da janela “Gerenciamento de arquivos”. Selecionamos a obra com o cursor do mouse de modo que fique selecionada de cor cinza como a figura acima. Acessamos então a opção “COMPACTAR” no menu superior da janela “Gerenciamento de arquivos”.

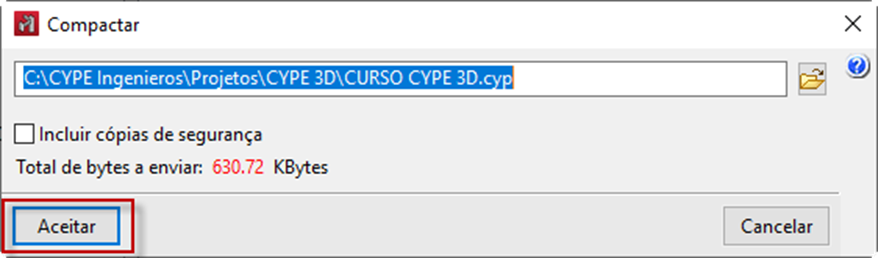

Clicando na pasta o software permite escolher o local onde salvar o arquivo compactado no formato CYP. Então, clique em “Aceitar”.

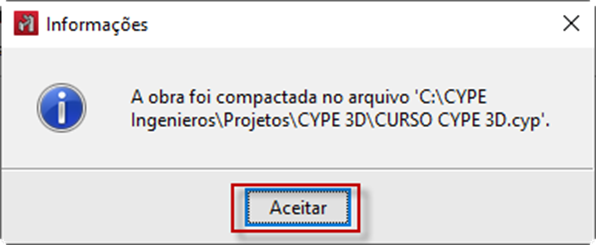

O software realizará o processo de compactação da obra e ao concluir emitirá a seguinte mensagem:

Então nesta pasta informada teremos o arquivo, neste caso, “Obra Metálicas 3D.cyp”.

O post Como Compactar Obras no CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

No pórtico acima, as diagonais por se tratarem de cabos deverão trabalhar somente a tração e para isto é necessário atribuir a flambagem nas direções XY e XZ igual a 0 (Zero). Para isso vamos acessar Propriedades na seção barras > flambagem. Em seguida selecionamos as barras que atribuiremos a flambagem especifica. Nesta tela configuremos a flambagem: Clique em aceitar. Flambagem atribuída. Basta calcular a obra, e verificar os esforços. COM BARRA TRABALHANDO SOMENTE A TRAÇÃO SEM BARRA A TRAÇÃO

O post O que devo configurar para que a barra só trabalhe na tração? apareceu primeiro em MULTIPLUS.

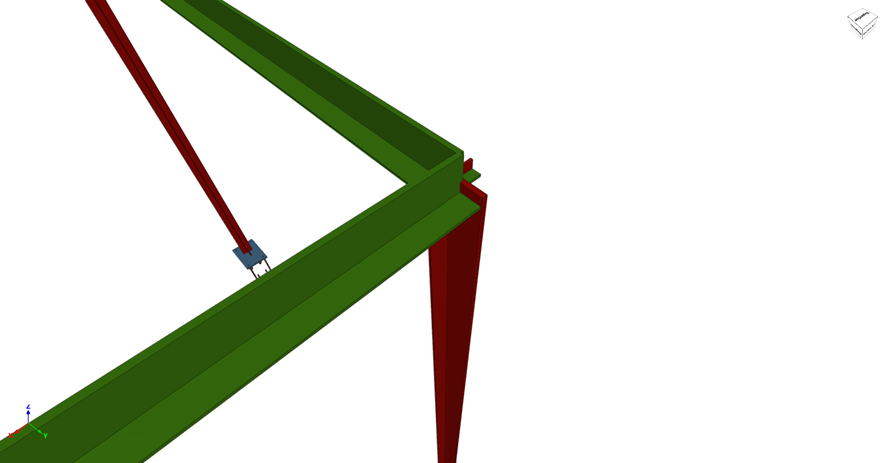

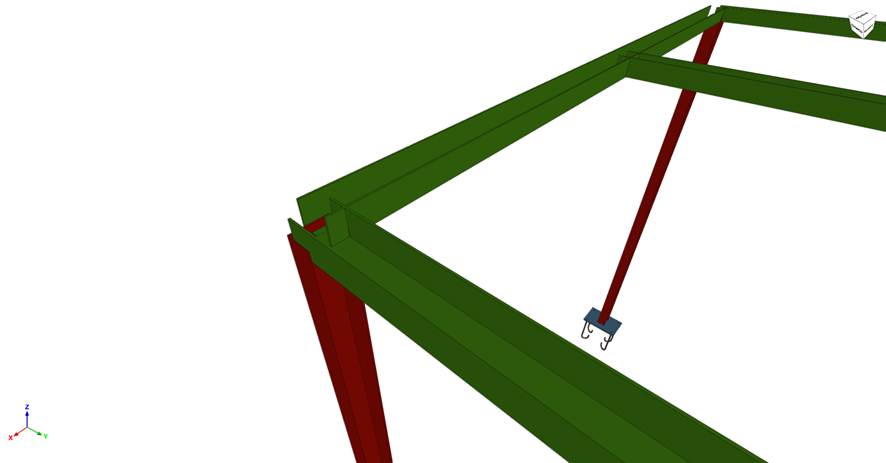

O post Como gerar cantoneiras lado-a-lado e cantoneiras formando U? apareceu primeiro em MULTIPLUS.

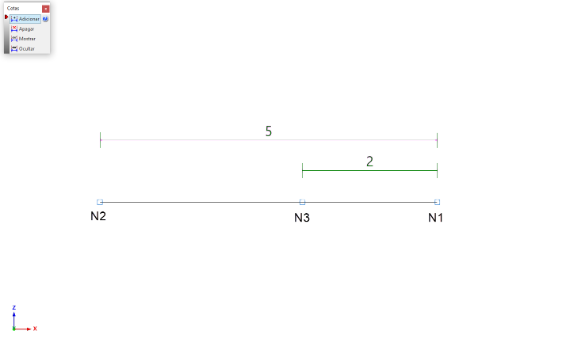

Neste caso, ao tentar cotar o nó 3 e introduzir uma distância em X de 6 m em relação ao nó 1, aparecerá a mensagem anterior.

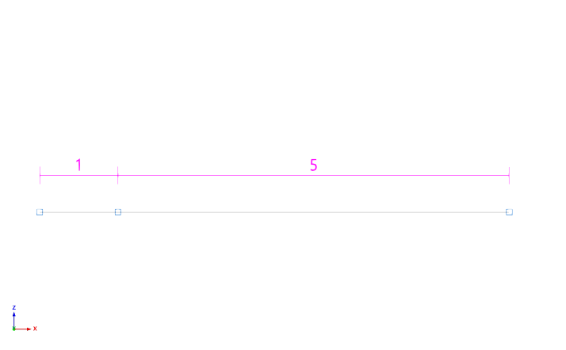

O nó 2 já tem uma cota em X relativamente ao nó 1, e esta é de 5 m. Qualquer outro nó situado entre o 1 e o 2 não pode ter uma cota em X maior que a cota em X que separa os nós 1 e 2.

Se houve um engano na introdução da cota do nó 3, clique ‘Aceitar’ na mensagem de erro e depois pressione o botão direito do mouse. Abrir-se-á então um diálogo para se corrigir a cota.

Se realmente é esta a cota em X que deseja introduzir (6 m), terá que deslocar o nó 3 para que não esteja compreendido entre os nós 1 e 2. Depois disto, poderá cotá-lo.

Após fazer o indicado, o resultado seria o seguinte:

O exemplo mostrado é simples, mas em uma estrutura de centenas de nós o processo pode complicar-se consideravelmente, pois existem outros nós em outros planos que podem voltar a interferir na execução da cota da nova posição do nó 3. Para evitar estas situações, nas estruturas complexas é recomendável utilizar um arquivo ‘DXF’ como máscara para se colocar os nós utilizando as capturas (Menu ‘Opção’ – ‘DXF’), ou utilizar a importação de arquivos texto, ‘DXF’ ou ‘DWG’ para importar a geometria completa (Menu ‘Arquivo’ – ‘Importar’). Em ambos os casos, a execução das cotas dos nós não seria necessária.

O post Erro: “Não há espaço suficiente para cotar”, como solucionar? apareceu primeiro em MULTIPLUS.

Acessada a ferramenta, com o botão esquerdo do mouse clicamos sobre qualquer elemento (barra) existente sendo que este ficará selecionado com a cor laranja, assim, clicamos com o botão direito do mouse em algum ponto da tela e teremos a seguinte janela:

Na janela “Descrever” selecione o tipo de elemento, seleção do material e seleção do perfil, clicando em “Editar a lista de elementos”

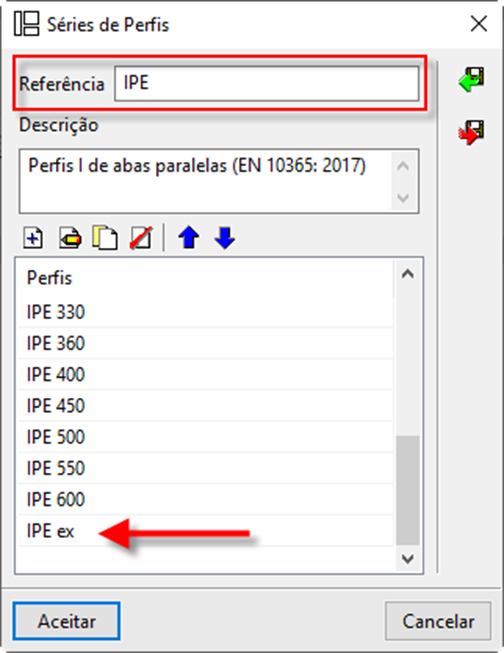

Assim teremos a janela de Séries de Perfis

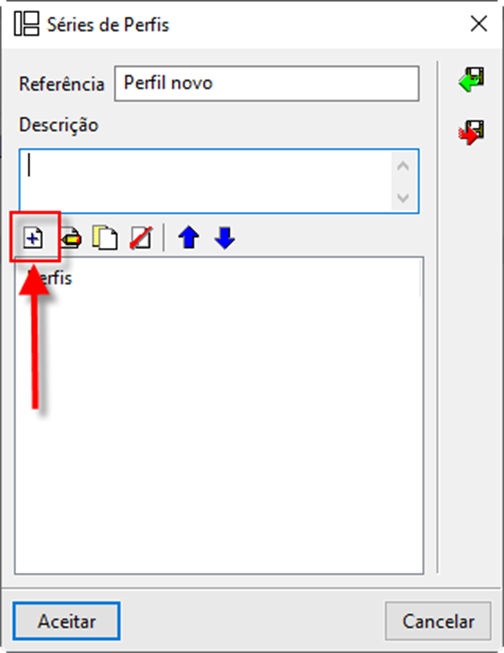

Ao clicar em acrescentar novo elemento à lista teremos a janela de criação de uma nova biblioteca:

Iremos informar a Referência e a descrição.
1) selecionar

 para criar um perfil

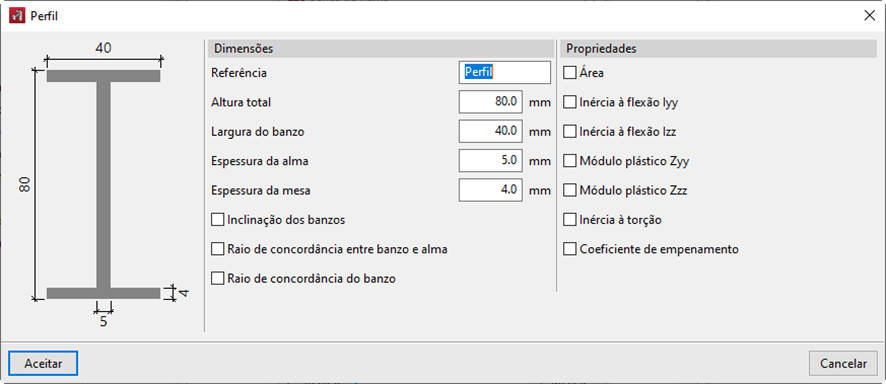

Editando a referência e as características geométricas e selecionando aceitar.
Repita o passo 1 gerando os diferentes perfis desejados.
Selecione em Aceitar, na janela de Série de Perfis, selecione o perfil desejado e clique no item Exportar um elemento a um ficheiro.

Selecione em aceitar na janela exportar, no item da pasta informa onde irá salvar a biblioteca.
Feito isso selecione em aceitar nas telas até que volte na tela do software.
Caso queira abrir esta biblioteca em alguma outra obra, basta importar esta biblioteca.

E buscar o arquivo que foi salvo previamente através de outra obra.

O post Como cria nova biblioteca de perfis no CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

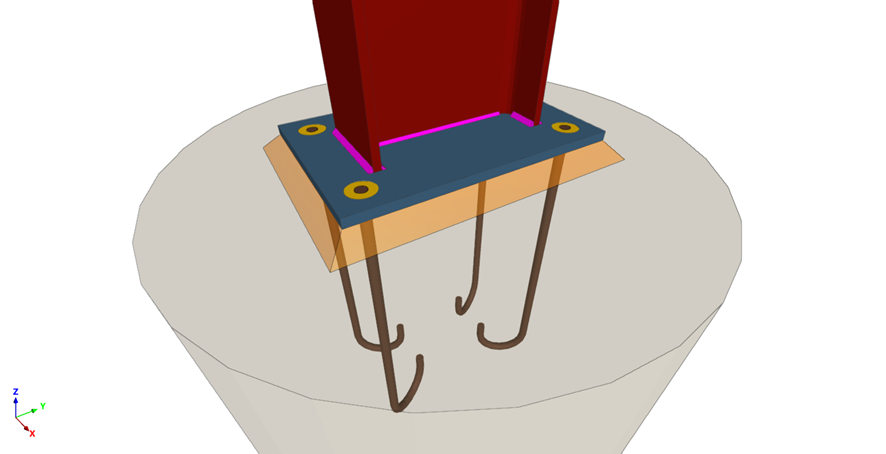

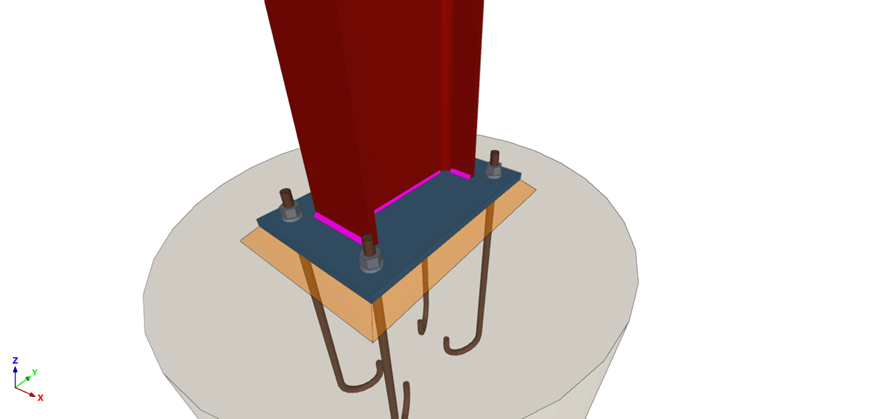

Para alteração do chumbador da placa de base solda para porca acessamos no menu superior

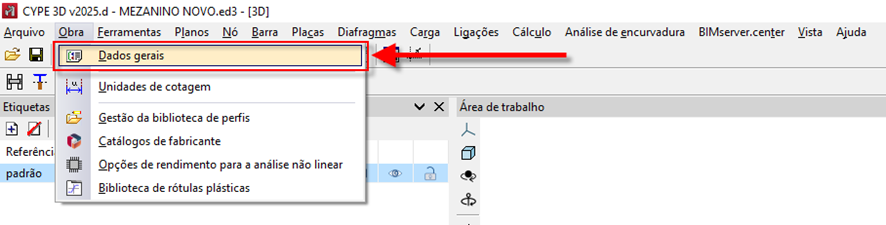

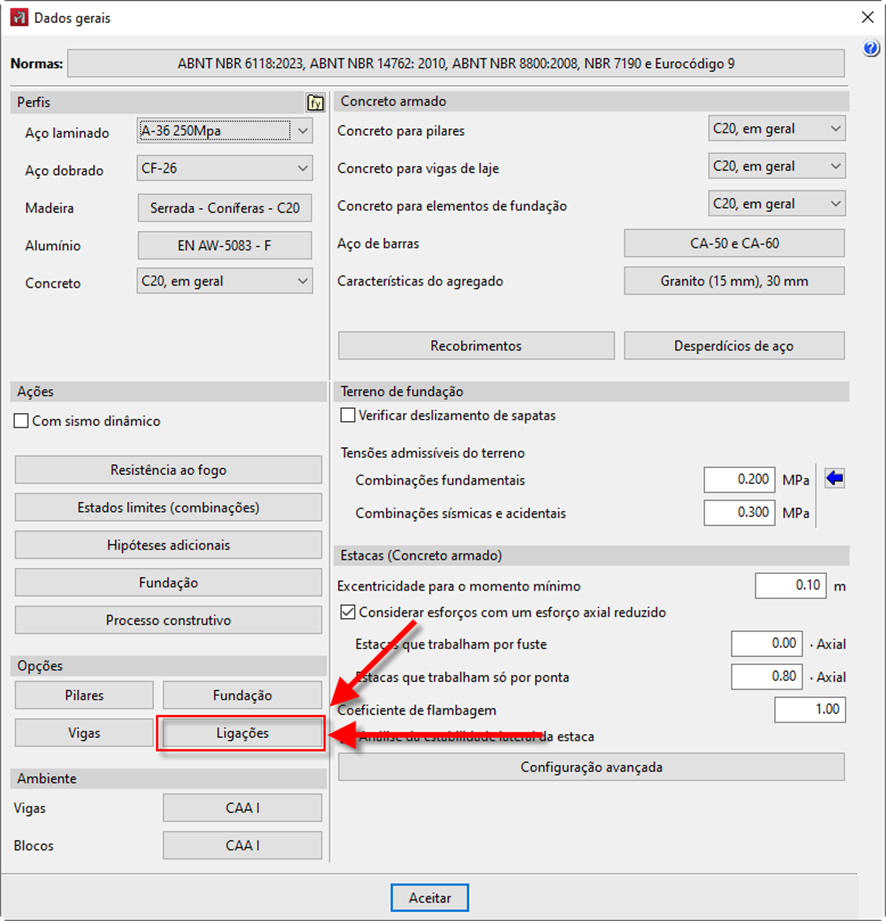

Teremos a janela de dados gerais, selecionando o botão Ligações:

Selecione em opções:

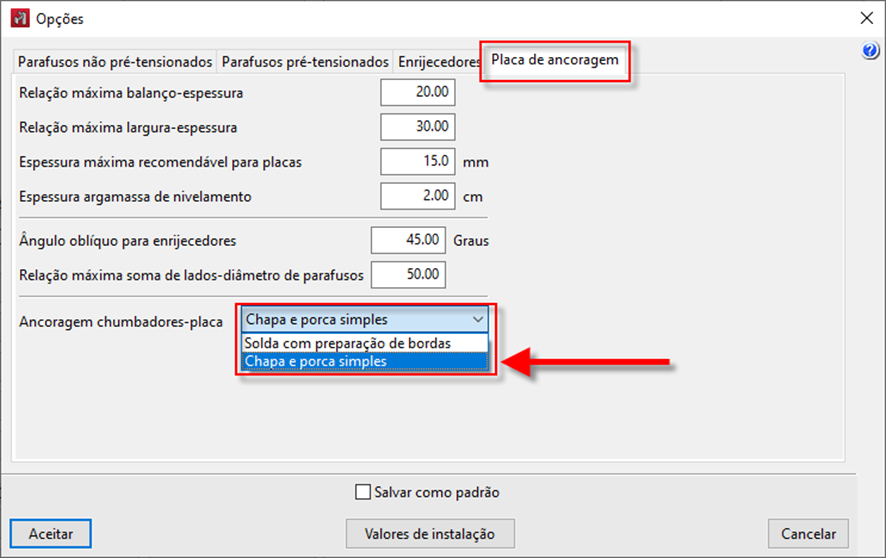

Na aba “Placa de ancoragem” selecione a opção de ancoragem chumbadores-placa a opção de Chapa e porca simples.

Ao acessarmos Ligações > Editar > clicarmos sobre a placa e gerarmos os parafusos, teremos:

O post Como alterar os chumbadores da placa de base de solda para porca? apareceu primeiro em MULTIPLUS.

É necessário movermos o desenho para um referencial inicial de cotas (0,0,0) no eixo de coordenadas do AutoCad. Basta acessar o comando MOVE (M), selecionar todo desenho < enter >, especificar um ponto de base e ao clicar neste ponto digitamos 0,0,0 na linha de comando e confirmamos com < enter >.
O desenho ficará da seguinte forma em relação aos eixos:

De acordo com as referências de eixos do Software, é necessário movermos o plano do desenho para os eixos (x,z). Conforme seguinte procedimento.

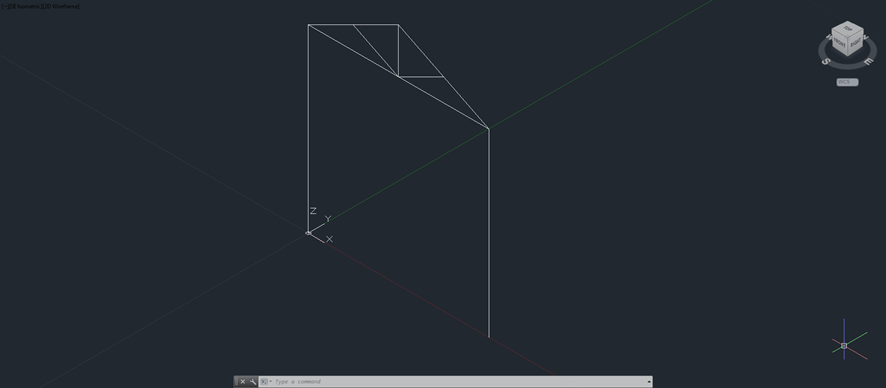

Modifique a vista

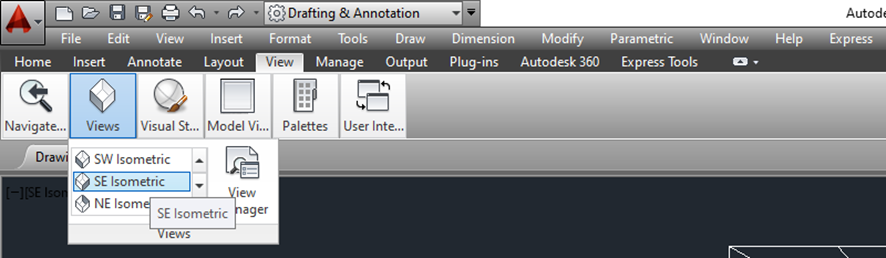

View > 3D Views > SE Isometric;

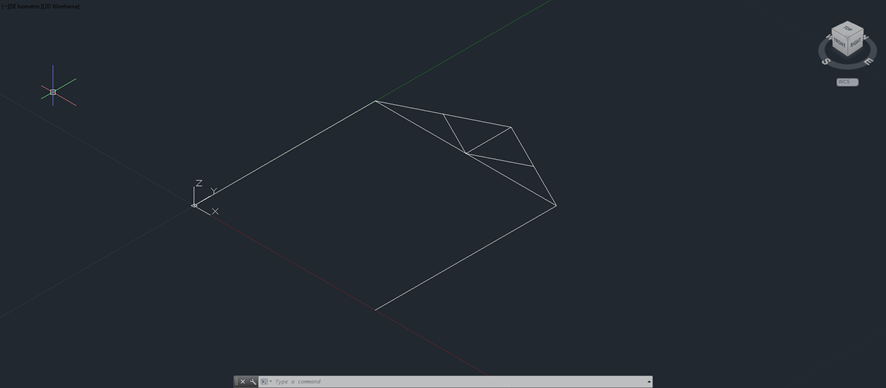

Agora rotacionaremos o desenho para o plano formado entre os eixos (x,z) da seguinte maneira.
Modify > 3D Operation > Rotate 3D;

Ao acessar o comando selecionamos todo o desenho < enter > escolhemos o ponto base (0,0,0), selecionamos o eixo de modificação (no caso a linha vermelha correspondente ao eixo x), selecionamos o grau de rotação (90° para que fique sobre os eixos X e Z) < enter >

Salve o arquivo e abra o Software Metálicas 3D.

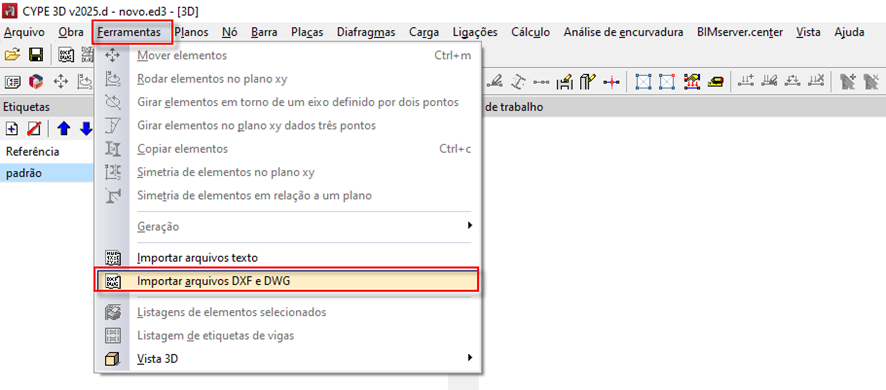

No Metálicas 3D acessamos: Ferramentas > importar arquivo DFX e DWG

OBS.: Verifique se em “Arquivos do tipo” está selecionado “Arquivos DWG (*.dwg).
Encontre o arquivo no diretório no qual foi salvo e clique em “Abrir”.
Ao abrir o arquivo teremos a seguinte janela, onde é possível habilitar/desabilitar os layers que desejamos manter como visíveis.

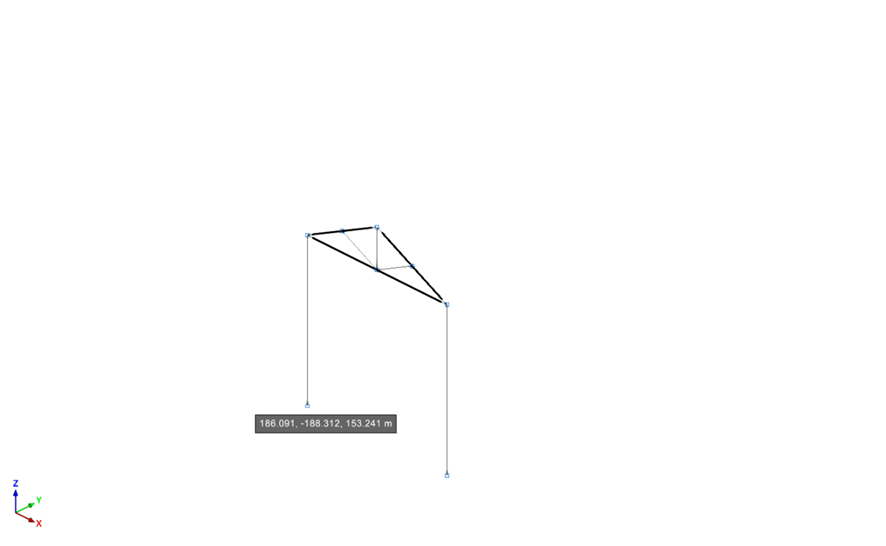

Ao clicarmos em Aceitar a importação estará concluída.

O post Como Importar arquivo DWG para o CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

Selecione o item Estados limites (combinações)

Clicando no ícone

serão apresentados os parâmetros adotados pela norma selecionada e clicando no botão

será aberto a janela com as normas selecionadas para edição dos elementos.

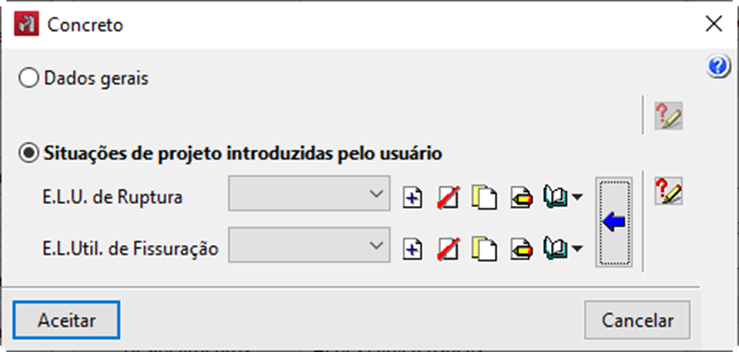

Para alterar a combinação, por exemplo de concreto, clique no botão CONCRETO e será aberta a janela para seleção ou edição de combinações.

Clique no ícone

para criar uma combinação própria, será aberta a janela onde em REFERÊNCIA corresponde ao nome da COMBINAÇÃO e clicando no ícone selecionamos a situação que se deseja criar.

Selecionando a opção Introduzir coeficiente de majoração e combinação, será aberto para nome da situação e entrada dos coeficientes.

Caso queira editar a partir de uma norma na pasta
Na janela de um dos itens como no exemplo mencionado do concreto, selecione o ícone azul

Será gerado uma cópia da norma utilizada onde será possível editar os parâmetros de coeficientes desejados.

O post Como criar novas combinações de carregamentos? apareceu primeiro em MULTIPLUS.

Selecione o perfil a ser utilizado clicando no item marcado na imagem abaixo:

Na janela Descrever perfil selecione o perfil a trabalhar

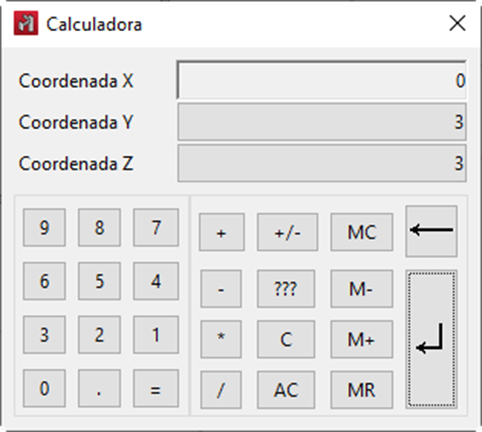

Clicando em aceitar, digite a primeira coordenada e irá aparecer a janela:

Onde irá informar a coordenada inicial, clique em enter após informar a coordenada Z, irá lançar o ponto inicial da barra.

Depois digite novamente o valor de coordenada para informar o valor das coordenadas finais da barra.

Obs: o procedimento também serve para informar coordenadas para nós.

O post Como fazer Introdução de barras/nós por coordenadas? apareceu primeiro em MULTIPLUS.

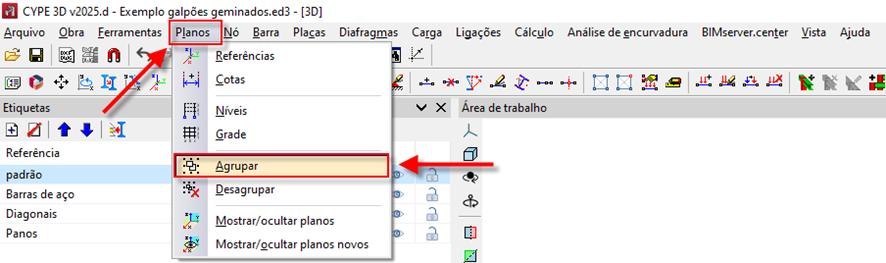

entre em Planos > Agrupar

Escolha qual plano deseja trabalhar agrupando.

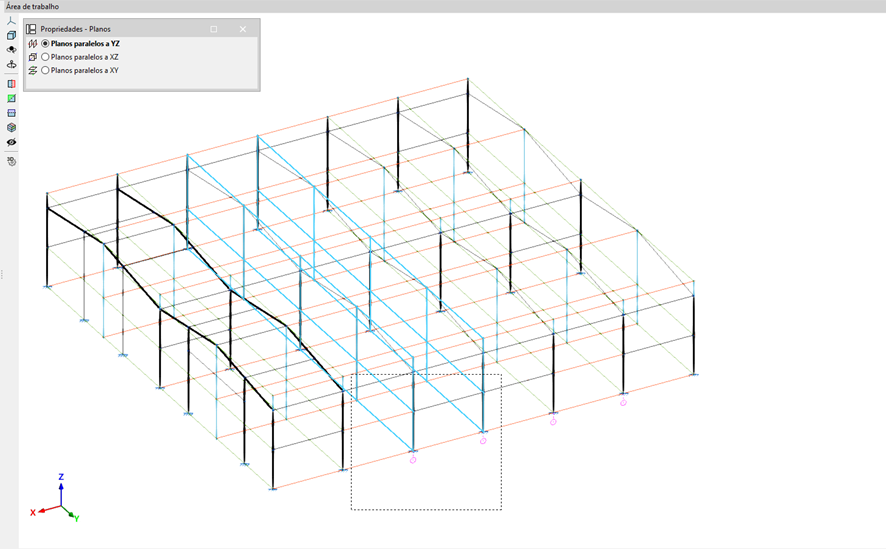

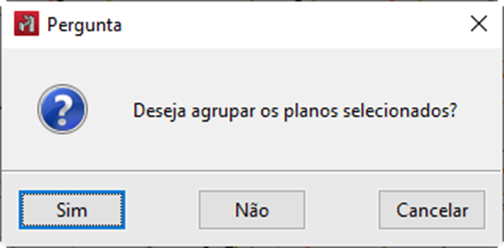

Clique nos planos que deseja agrupar, sendo o primeiro a referência base e os outros planos os que serão gerados como cópia do plano referência. Clique com o botão direito e selecione em Sim para janela

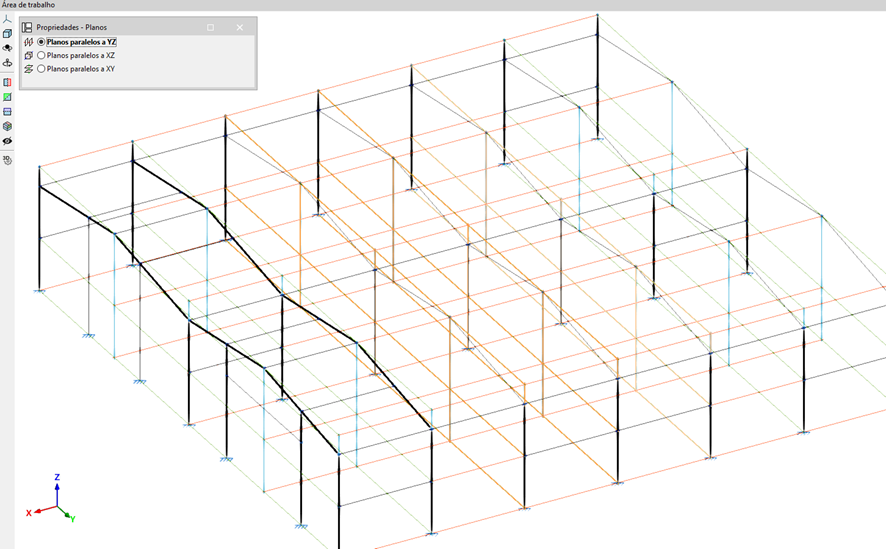

Os planos estão agrupados.

2- Para desagrupar os planos:

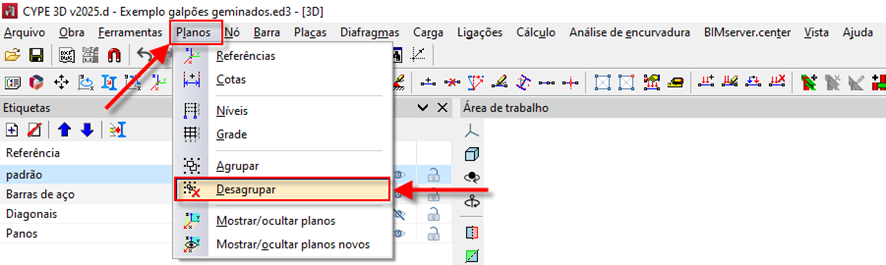

Selecione o item Planos > Desagrupar

Escolha qual plano deseja trabalhar desagrupando.

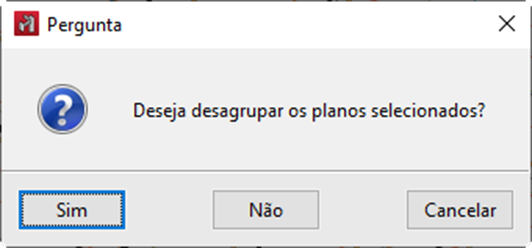

Selecione o plano a desagrupar, clique com o botão direito do mouse e confirme o desagrupamento clicando em sim.

O post Como agrupar e desagrupar planos? apareceu primeiro em MULTIPLUS.

Para a criação de um novo perfil em uma biblioteca já definida, vamos:
Clicar em barra nova >

Clica na descrição da barra.

Clicando em acrescentar

Definindo os parâmetros.

Ele será adicionado a sua família do tipo selecionado:

Caso queira executar algo totalmente genérico, selecione a opção:

E assim deve ser informado a dimensão do perfil, material e as características mecânica da peça.

O post Como criar um novo perfil genérico na Biblioteca do CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

O post Como Calcular Ponte Rolante no CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

         Abaixo colocamos uma relação de perfis que podem ser criados pelo usuário.

Laminados

              Duplo T

                 C Simples

                 T Simples

                  Cantoneira Simétrica

                  Cantoneira

                  Chapa

                  Barra Maciça

                  Quadrado Maciço

Soldados

                  Duplo T Simétrico Soldado

       Duplo T Abas Diferentes Soldado

                  Duplo T Altura Variável

                  Duplo T, Banzos Diferentes, com Altura Variável

                  U Simples Soldado

                  T Soldado Simples

                  Caixão Quadrado Dobrado

                  Caixão Dobrado Retangular

                   Tubo Circulara

                   Tubo Retangular

                   Chapa

Dobrados

                    Tubo Circular

                    Caixão Quadrado Dobrado

                    U Dobrado Enrijecido

                    Z Dobrado Simples

                   W Dobrado Simples

                    W Enrijecido Almas Inclinadas

                   Cantoneira Simétrica Dobrada

                    Cantoneira Simétrica Enrijecido Dobrada

                    Caixão Dobrado Retangular

                     U Dobrado Simples

                    Calha com Alma Enrijecida

                    Z Dobrado com Enrijecedores

                     W Simples Almas Inclinadas

                     W Inclinado por Altura Externa

                     Cantoneira Dobrada

                     Cantoneira Enrijecida Dobrada

Como vimos esses são os tipos de perfis metálicos disponíveis dentro do CYPE METÁLICAS 3D.

Caso tenha que usar um perfil diferente destes apresentados acima, deve utilizar o perfil genérico e indicar as inércias solicitadas. Porém esse perfil genérico não será dimensionado.

Serão apresentados apenas os esforços solicitantes.

O post Quais os Tipos de seção de perfis? apareceu primeiro em MULTIPLUS.

Deve-se dividir a linha do arco em segmentos de pequenas linhas (Para melhor visualização dos pontos, clique em Format > Point Style, e escolha o tipo de ponto que aparecerá nas divisões). Para dividir o arco, utilize o comando DIVIDE, clique na linha a ser dividida e informe o número de segmentos.

Agora apague a linha do arco, refaça a ligação externa do arco, assim como as internas (isto é feito para que no momento de fazer a importação para o Metálicas, os nós sejam gerados automaticamente), e por último apague também os pontos de referência que foram gerados pelo comando DIVIDE.

De acordo com as referências de eixos do Software, é necessário movermos o plano do desenho para os eixos (0,0).

Modifique a vista
View > 3D Views > SE Isometric

Agora rotacionaremos o desenho para o plano formado entre os eixos (x,z) da seguinte maneira.

Modify > 3D Operation > Rotate 3D;

Ao acessar o comando selecionamos todo o desenho < enter > escolhemos o ponto base (0,0,0), selecionamos o eixo de modificação (no caso a linha vermelha correspondente ao eixo x), selecionamos o grau de rotação (90° para que fique sobre os eixos X e Z) < enter >

Salve o arquivo e abra o Software Metálicas 3D.

No Metálicas 3D acessamos: Ferramentas > importar arquivo DFX e DWG

OBS.: Verifique se em “Arquivos do tipo” está selecionado “Arquivos DWG (*.dwg).
Encontre o arquivo no diretório no qual foi salvo e clique em “Abrir”.

Ao abrir o arquivo teremos a seguinte janela, onde é possível habilitar/desabilitar os layers que desejamos manter como visíveis.

Ao clicarmos em Aceitar a importação estará concluída.

O post Como realizar Estrutura em arco no CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

Para realizar a descrição dos nós, acesse o menu Nó e clique em uma das opções de vinculação.

A Vinculação é dividida em dois tipos:
Vinculação Interna:

	– Nó Engastado.
	– Nó engastado com coeficiente de engastamento parcial para todas as peças.
	– Nó articulado
	– Essa última opção permite escolher detalhadamente o tipo de vinculação interna, tanto o engaste como a articulação.

Vinculação Externa.

	– Nó genérico , definições por conta do usuário.
	– Nó livre, sem vinculação externa.
	– Engastamento, impede rotação e translação em qualquer direção.
	– Articulação, apoio fixo, impede translação em qualquer direção.
	– Engastado com translação no eixo X.
	– translada no eixo X, rotação sem restrição.
	– Engastado com translação no eixo Y.
	– translada no eixo Y, rotação sem restrição.
	– Engastado com translação no eixo Z.
	– Translada no eixo Z, rotação sem restrição.
	– Engastado, com translação livre em qualquer direção.
	– Translação livre e rotação sem restrição.
	– Engastado, com translação livre no plano XY.
	– Rotação livre, com translação livre no plano XY.
	– Engastado, com translação livre no plano XZ.
	– Rotação livre, com translação livre no plano XZ.
	– Engastado, com translação livre no plano YZ.
	– Rotação livre, com translação livre no plano YZ.
	– Engastado, com translação livre qualquer plano.
	– Rotação livre, com translação livre qualquer plano.

O post Como realizar a descrição dos nós? apareceu primeiro em MULTIPLUS.

Para realizar a exportação de uma obra do Metálicas 3D / CYPE 3D para IFC, primeiramente é necessário se cadastrar no bimserver.

Após realizar o cadastro, é necessário entrar com o seu login na página inicial do software.

Abra o METÁLICAS/CYPE 3D. No canto direito terá a opção de LIGAR, para conectar-se ao BIMSERVER.CENTER

Feito isso, basta acessar a sua obra no Metálicas e vinculá-la ao BIMserver.center.

Clique selecionar projeto.

E agora você ou criará um novo projeto ou irá vincular a um projeto existente (clicando em Seleccionar projecto).

Caso selecione a opção , abrirá uma caixa onde deve preencher os seguintes requisitos:

Preenchido as informações acima, tornará a voltar para a tela abaixo, com o nome de projeto que você optou reconhecido e em sequência, basta clicar em aceitar duas vezes.

Agora para exportar a sua obra em IFC, volte ao ícone BIMserver.center e clique em exportar.

Abrirá esta janela onde será solicitado: um nome ao arquivo e uma descrição (esta é opcional). Caso esteja tudo correto e preenchido, basta clicar em Aceitar.

Seu arquivo IFC, sempre ficará salvo na pasta: c:\bim_projects\user_xxxxx\proy_xxxxxx_Nome do Arquivo

Exemplo: Abaixo demonstrarei a obra em questão aberta em uma plataforma bim. Onde a mesma reconhece a tipologia do perfil e o seu comprimento.

O post Como exportar IFC (à partir da versão 2021)? apareceu primeiro em MULTIPLUS.

Irá aparecer a janela descrever, onde iremos selecionar o Tipo de elemento estrutural, o material em Seleção do material, e o tipo do perfil em Seleção do perfil então clique no botão editar lista de elementos.

Selecione o botão na janela Séries de perfil.

Informe a referência e descrição do material e selecione  na janela a seguir

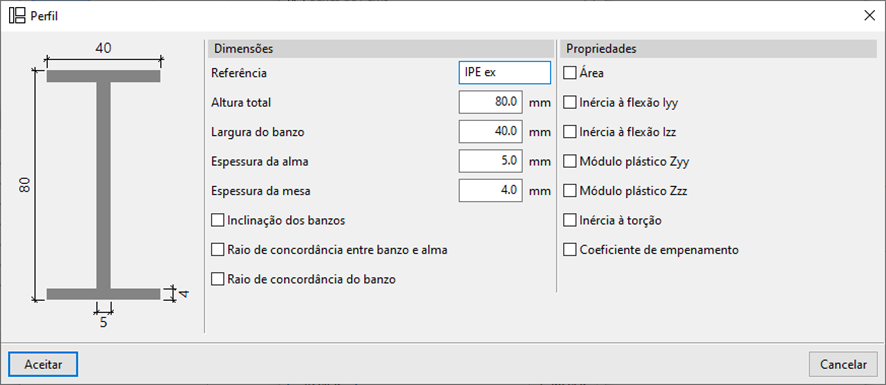

E informe a referência e os dados geométricos do perfil.

Para finalizar selecione em aceitar nas janelas.

Após criar um perfil, para exportar para uma outra obra, acesse em Barra > Descrever, selecione um perfil e clique com o botão direito do mouse. irá aparecer a tela :

Selecione o item Editar a lista de elementos.

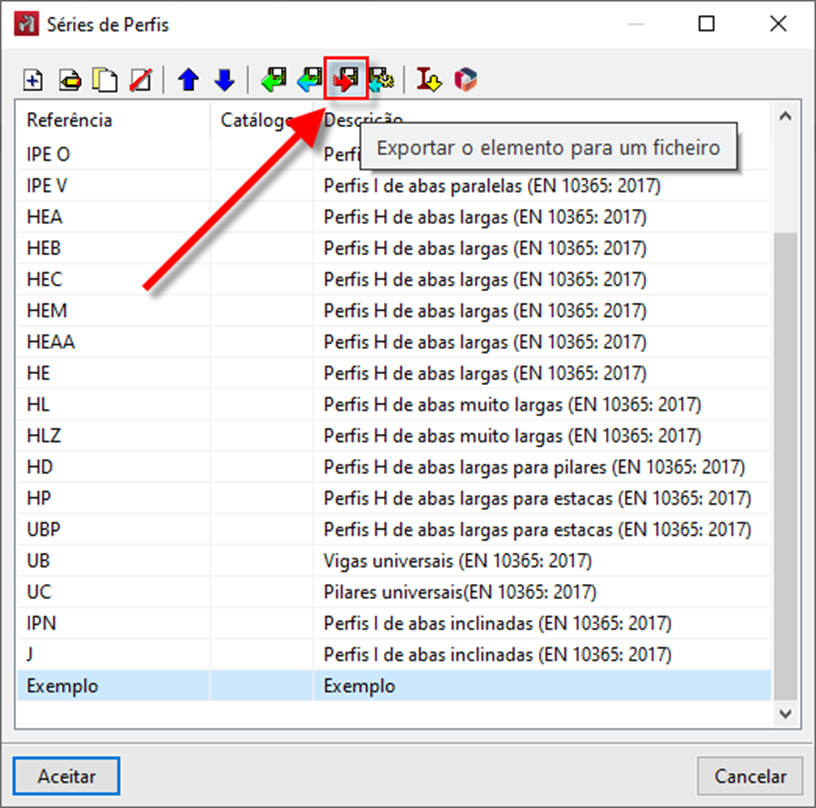

Na janela de Séries de perfil selecione o item de Exportar elemento a um ficheiro.

Informe o nome da nova biblioteca e local onde será salvo, por defult irá salvar na pasta C:\Users\(nome de sua máquina)\AppData\Roaming\CYPE Ingenieros\(versão)\config clique em aceitar.

Na janela a seguir selecione o sim caso queira que o novo perfil salvo na biblioteca seja carregado em todas as obras.

Caso selecionado em não, se for trabalhar com o perfil em nova obra será necessário carregar a biblioteca.
Agora podemos em uma nova obra carregar o perfil.
Acessando o item Barras > Nova , na janela selecionando o perfil.

Irá aparecer a janela descrever, onde iremos selecionar o Tipo de elemento estrutural,o material em Seleção do material, e o tipo do perfil em Selecção do perfil então clique no botão editar lista de elementos.

O post Como utilizar uma biblioteca de outra Obra? apareceu primeiro em MULTIPLUS.

Foi criado uma estrutura exemplo:

Para definir a flecha, vá no Menu Barra > Flecha limite

Selecione as vigas desejadas e consulte a norma 8800:2008 de Aço Laminado para determinar a flecha máxima relativa:

Estes eixos indicados na ilustração, são os eixos locais da barra, por isso, sempre dê zoom antes de aplicar a flecha à uma barra:

Calcule a obra para que seja possivel visualizar os resultados.

Após calculada a obra, vá no Menu Cálculo > Esforços

Deixe habilitado as “envoltórias” e a “Flecha (F)” no menu que se abrirá:

É possível visualizar os resultados também nos relatórios, marcando “Estrutura > Resultados > Barras > Flechas”:

O post 📽 Como fazer a Análise de flechas no CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

Temos muitos clientes que optaram em deixar as duas versões instaladas, quando vão trabalhar com obras antigas, rodam o metálicas antigo e quando vão trabalhar com obras novas criam no CYPE 3D Metálicas

No antigo Metálicas 3D Clássico, Clique no menu ARQUIVO > Pranchas

Será aberto a janela abaixo, clique em Janela Ativa Fechada

Selecione a opção DWG, tome nota do endereço onde o arquivo vai ser salvo e clique em aceitar

Com o arquivo dwg da obra gerado, abra o Cype 3D atual, crie uma obra nova vazia e acesse o menu Ferramentas >> Importar arquivos DWG e DXF

Busque o arquivo DWG e selecione os layer das barras

Clique em Aceitar e terá o unifilar da estrutura feita na versão antiga agora na versão nova onde terá que Descrever os perfis, material, nós, etc.

O post Como aproveitar a estrutura do Metálicas 3D Clássico no CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

Este tipo de erro quer dizer que a esbeltez da barra é superior à que a norma recomenda.
Isto é, para barras comprimidas a esbeltez mecânica deve ser menor que 200.

Problema de esbeltez pode ser tanto: O comprimento de flambagem sendo muito superior ao raio de giração, ou alguma das chapas que forma a seção da barra não possuir espessura suficiente, etc…

A verificação de esbeltez realiza-se quando o perfil está sendo comprimido, não importando a magnitude da carga.

No caso de perfis horizontais que trabalhem fundamentalmente à flexão, pode atribuir coeficientes de flambagem ‘0’ para que o programa não verifique a esbeltez do perfil.

Um grande exemplo de perfis que trabalham assim são as agulhas.

O post Esbeltez não foi cumprida, como corrigir? apareceu primeiro em MULTIPLUS.

No exemplo, importaremos o unifilar de uma torre de um arquivo DWG.

OBS.: Lembre-se que o desenho deverá estar em metros, próximo ao referencial inicial de cotas (0,0,0) no eixo de coordenadas do AutoCAD, e na visualização 3D (plano x,y,z). Conforme imagem abaixo:

No Metálicas 3D, clique em Arquivo > Novo, abra uma obra nova:

Acesse o menu Ferramentas > Importar arquivos DXF e DWG:

Encontre o arquivo no diretório no qual foi salvo e clique em “Abrir”. OBS.: Verifique se em “Arquivos do tipo” está selecionado “Arquivos DWG (*.dwg)”:

Ao abrir o arquivo teremos a seguinte janela, onde é possível habilitar/desabilitar os layers que desejamos manter como visíveis:

Ao clicar em “Aceitar”, teremos a visualização:

Com a estrutura importada, poderá descrever as barras, em Barra > Descrever:

Selecione toda a estrutura, clique com o botão direito do mouse para confirmar a seleção, e na tela que se abre selecione o tipo de material e perfil:

Poderá também descrever a disposição das barras, introduzir cargas e fazer os ajustes necessários.

Ao gerar a vista 3D, teremos:

O post É possível importar um DWG unifilar de uma torre ou de outros tipos de projeto? apareceu primeiro em MULTIPLUS.

Se este problema acontecer é porque existe alguma incompatibilidade com sua placa de vídeo ou mesmo com as configurações de vídeo.

Para resolver o problema temos duas possiveis soluções:

• 1- Configurar o driver de video.

Entrar pelo CYPECAD no item configurações ( pode acessar pelo icone do globo na regiao superior direita ), escolha a opção sistema grafico e tente gerar o 3D para as duas opções: OpenGL ou Directx ( no caso do directx , é necessário ter a versão 8 em diante ):

2- Caso não funcionar, deve baixar a aceleração de hardware do computador.

Se for Windows 98:

Clique no icone do Meu Computador com o botão direito do mouse e escolha propriedades

Escolha a opção Desempenho

Selecione o item Elementos graficos

Baixe a aceleração de hardware. Tente até chegar a nula.

No Windows XP

Entre na configuração de video ( pode acessar pelo icone de Painel de Controle>Video ou clicar com o botão direito do mouse na area de trabalho e escolher propriedades) , essa tela é onde pode alterar a resolução da tela e as cores de seu video.

Nessa tela escolha o item configurações

Acesse o botão Avançadas

Clique sobre solucionar problemas.

Aparecerá a tela:

Também abaixe a aceleração de hardware e tente gerar o 3D.

O post Problemas ao gerar perfil real em versões anteriores (Windows 98 e Xp) como solucionar? apareceu primeiro em MULTIPLUS.

Esses contraventamentos pela metade, ligando as agulhas, também não são permitidos pelo software.

O plano fechado que o software aceita como contraventamento, é como na imagem abaixo:

Apenas dessa forma, é permitido sem erros o cálculo do contraventamento.

Para dimensionar meio contraventamento ou agulhas dentro do software, faça o procedimento abaixo:

Descreva as barras de agulhas e meios contraventamentos como BARRA MACIÇA REDONDA como na imagem abaixo:

Após atribuir o perfil redondo, acesse o menu BARRA > FLAMBAGEM

Selecione as agulhas e meio contraventamento e atribua o valor de 0 ou seja, não considerar flambagem como na imagem abaixo:

Após considerar essa atribuição, recalcule a obra e desconsidere as mensagens de erro de que o perfil não está passando sobre solicitações de COMPRESSÃO, MOMENTO, pois apenas a verificação deve ser feita sobre esforços de tração.

O post Como lançar Contraventamento Especial? apareceu primeiro em MULTIPLUS.

Esta FAQ busca mostrar qual a filosofia do programa em relação a estas características, além de fornecer algumas alternativas para pilares de esbeltez muito elevada

Abaixo a formula para o cálculo da flambagem:

Lk = ß x L

Onde:

Lk: comprimento de flambagem

L: comprimento da barra entre os nós

ß: Coeficiente de flambagem.

O comprimento de flambagem expressa a distância entre dois pontos de inflexão consecutivos da barra, quando se deforma ao flambar. Portanto pode ser maior ou menor que o comprimento ou a distância entre nós, dependendo das condições das vinculações nas extremidades da barra.

O programa atribui um coeficiente ß igual a unidade default, no caso igual a 1, mas é possível modifica-lo.

Caso esqueça de atribuir este coeficiente, o programa avisará para que seja feita a sua atribuição em função do tipo de estrutura definida e sua geometria.

Este coeficiente deve ser definidos em relação aos eixos locais de cada barra nos possíveis planos de flambagem e dos planos ortogonais: xz, xy.

Há três maneiras de fazer:

• 1. Atribuição manual

A atribuição manual permite introduzir o valor do coeficiente b, que se ache conveniente.

• 2. Cálculo aproximado

O cálculo aproximado esta baseado em fórmulas cuja validade está limitada a estruturas sensivelmente ortogonais, diferenciando em seu comportamento pelo seu deslocamento.

São aceitas as seguinte hipóteses:

Os apoios flambam simultaneamente.

É desprezado o encurtamento elástico dos apoios.

As vigas se comportam elasticamente e se unem de forma rígidas aos apoios.

Não se modifica a rigidez das vigas por esforços normais.

As formulas aplicáveis são:

Estruturas indeslocáveis

Sendo:

Iv = Inércia das vigas que contribui no nó.

Lv = Comprimento das vigas que contribui no nó.

Ic = inércia das colunas que contribui ao nó.

Lv = comprimento das colunas.

Estruturas Deslocáveis

Cálculo exato

O cálculo exato esta baseado na substituição de uma barra por seus componente elásticos em seus extremos, calculando as estruturas com as reações nestes extremos ( momentos nos extremos e uma carga normal ao eixo ), obtendo-se o coeficiente b para cada barra. Isto supõe que para determinar este coeficiente, tem que realizar um cálculo da estrutura para cada barra para se determinar o coeficiente b, o qual exige um maior esforço de cálculo.
Este processo deve-se selecionar as barras que deseja calcular por este método o coeficiente de flambagem, dependendo o tempo de cálculo do tamanho da estrutura e o número de barras.

LIMITAÇÕES DO CÁLCULO APROXIMADO E O CÁLCULO EXATO COMO BARRA ISOLADA

É importante fazer algumas advertências que devem ser levadas em conta:

• A existência de nós intermediários em barras continuas, e as que não travam outras barras inválida o método, pois nestes casos deve fazer as correções manuais que considere importante.
• O método aproximado exige a classificação da estrutura em deslocável ou indeslocável, pois deve-se tomar cuidado com esta definição.

Tudo que foi relatado só é válido para barras metálicas. Se a estrutura introduzida é um pórtico plano, os valores obtidos são válidos em seu plano, podendo não ser no plano perpendicular, já que não existem elementos transversais definidos, sobretudo quando existem simetrias, como pode ser um pórtico de duas águas calcular de forma isolada.

O post Como é feita a atribuição dos comprimentos de flambagem no Metálicas? apareceu primeiro em MULTIPLUS.

Vamos supor a seguinte estrutura:

Abaixo iremos listar os erros que podem ocorrer ao lançar o perfil de Tirante e as limitações do método de Tirantes

Erro 1: Uma diagonal não pode ter nós intermediários.

Quando vamos usar a opção do perfil de Tirante, nossas barras que fazem parte da cruz não podem ter nós no seu encontro, como na imagem abaixo.

Para corrigir, basta lançar as barras que fazem parte da cruz sem nós ou apagar o nó no centro da cruz.

Erro 2: A diagonal não está vinculada a nenhum plano contraventado completo.

Esse erro pode ser gerado pelas seguintes situações:

Quando a barra não faz parte de um plano contraventado em cruz, não é possível utilizar o perfil Tirante. Para corrigir esse erro tem que se descrever a barra como um perfil comum, sem ser Tirante e para que a barra trabalhe somente a tração, atribua o coeficiente de Flambagem em XY e XZ igual a 0(zero).

Quando temos situações em que existem nós intermediários em uma ou em mais de uma barra das bordas do plano contraventado, como no desenho acima.
Parra corrigir essa situação, acesse a opção BARRA > CRIAR PEÇA e selecione os nós das bordas do plano contraventado e crie uma peça inteira.

Erro 3: As ligações externas nos nós que formam o plano contraventado são incompatíveis.

Então como temos na imagem acima duas ligações Externas, não podem ter uma barra que ligue seus nós externos. Para corrigir esse erro, basta excluir a barra que interliga os nós intermediários.

Erro 4: A relação entre a área das diagonais e o menor perfil no plano contraventado é superior á recomendada.

Isso ocorre devido à outra limitação do método: A área transversal das diagonais é menor que 20% da área do restante de elementos (vigas e pilares) que completam o plano contraventado.

Para corrigir, tem que se aumentar o perfil das vigas ou pilares ou diminuir o perfil das diagonais.

Erro 5: Os perfis atribuídos ás diagonais que compõem um contraventamento devem ser idênticos.

Isso ocorre devido à outra limitação: As duas diagonais de um mesmo contraventamento devem ter a mesma seção transversal, ou seja, o mesmo tipo de perfil e o mesmo tipo de aço.

Parra corrigir, basta usar o mesmo perfil para as barras das diagonais.

Para maiores informações sobre o método e as suas considerações, abra a janela de introdução de barras de tirantes, que se encontra disponível no menu de descrição de perfis, acesse a opção BARRA > DESCREVER PERFIL, clique sobre uma barra com o botão esquerdo e confirme com o botão direito, na janela que se abre selecione a opção TIRANTE, feito isso verifique o texto indicativo abaixo com todo o memorial para utilização de perfil tirante.

O post Como trabalhar com perfil Tirante para contraventamento? apareceu primeiro em MULTIPLUS.

Primeiro vamos acessar a vista que deseja inserir a carga:

Logo após vamos no menu Carga>Introduzir cargas em panos

Vai ser solicitado, para selecionar os nós que iram criar um pano referente a carga.

Fechando uma geometria, click no botão direito do mouse para confirmar a seleção.

Ao abrir a janela de direção, deve selecionar uma das linhas verdes que representam o sentido da carga, e novamente aperta com o botão direito do mouse a seleção.

Quando selecionado qual direção a carga vai ser aplicada, aperte o botão direto do mouse para confirmar, e irá abrir uma janela de aplicação de carga:

Selecionando no sinal de ‘+’, vai ser criado uma nova hipótese, disponibilizando para aplicar o valor da carga.

Colando na vista 3D da estrutura, podemos ver as aplicações de carga.

O post Como introduzir carga em uma superfície/Plano no CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

Desse modo iremos evitar futuros erros no calculo da obra.

Para criar a peça , vamos no Menu Barra> Criar peças

Selecione os nós desejados para peça , e clique com o botão direito do mouse para confirma.

Antes do lançamento dos perfis de contraventamento, vamos desabilitar uma opção chamada, Gerar nós em cruzamento.

Depois de desabilitar os cruzamentos de nós, devemos ir no menu barra > Barra nova:

Vamos no perfil de Tirante

Selecione o perfil que deseja utilizar no contraventamento, e clique em aceitar.

Para uma utilização correta do perfil no Metálicas, deve-se atentar no lançamento, onde tem que ser lançado em uma geometria em X.

Após os lançamentos, basta calcular.

O post Como criar Contraventamentos no CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

No Metálicas 3D vamos acessar a opção Barra > Nova.

E logo em seguida, digitar o primeiro número 35.6 que se trata da coordenada em X.

Veja que será aberta a tela abaixo para entrar com as demais coordenadas da barra com o problema.

Digitado o primeiro número, de enter e digite o segundo número 3, de enter e digite o terceiro número 9.529 e clique no botão do Enter.

Assim que clicar no Botão do Enter o software irá direcionar para o ponto especificado.

Feito com a primeira coordenada faça com a segunda.

Nó término da digitação das coordenadas será encontrado os dois nós que dão origem a barra repetida

Delete uma das barras para corrigir o problema.

O post Erro: Expressão BARRA REPETIDA EN LAS COORDENADAS, como solucionar? apareceu primeiro em MULTIPLUS.

O método está baseado no efeito P-delta devido aos deslocamentos produzidos pelas ações horizontais, abordando de forma simples os efeitos de segunda ordem a partir de um cálculo de primeira ordem, e um comportamento linear dos materiais, com umas características mecânicas calculadas com as secções brutas dos materiais e o seu módulo de elasticidade secante.

Sob a ação horizontal, em cada piso i, atua uma força Hi, a estrutura deforma-se, e produzem-se uns deslocamentos Δij ao nível de cada pilar.

Em cada pilar j, e ao nível de cada piso, atua uma carga de valor Pij para cada ação gravitacional, transmitida pela laje ao pilar j no piso i.

Define-se um momento derrubador MH devido à ação horizontal Hi, à cota zi em relação à cota 0.00 ou nível sem deslocamentos horizontais, em cada direção de atuação do mesmo:

Da mesma forma define-se um momento por efeito Pdelta, MPΔ, devido às cargas transmitidas pela lajes aos pilares Pij, para cada uma das ações gravitacionais (k) definidas, para os deslocamentos Δi devidos à ação horizontal.

sendo:

k: Para cada ação gravitacional (permanente, sobrecarga, …)

Para o cálculo dos deslocamentos devidos a cada hipótese de ações horizontais, deve-se recordar que se realizou um cálculo de primeira ordem, com as seções brutas dos elementos.

Se estiverem calculando os esforços para o dimensionamento em estados limites últimos, pareceria lógica que o cálculo dos deslocamentos em rigor se fizesse com as seções fendilhadas e homogeneizadas, o que é bastante complexo, dado que supõe a não-linearidade dos materiais, geometria e estados de carga.

Isto não poderá ser abordado do ponto de vista prático com os meios normais disponíveis para o cálculo.

Consequentemente, deve-se estabelecer uma simplificação, que consiste em supor uma redução das rigidezes das seções, o que implica um aumento dos deslocamentos, visto que são inversamente proporcionais.

O programa solicita como dado o aumento ou fator multiplicador dos deslocamentos para ter em conta essa redução da rigidez. Neste ponto não existe só um critério, pelo que se deixa ao juízo do utilizador a consideração de um valor ou de outro em função do tipo de estrutura, grau de fendilhamento estimado, outros elementos rígidos, núcleos, escadas, etc… que na realidade podem inclusivamente reduzir os deslocamentos calculados.

No Brasil é habitual considerar um coeficiente redutor do módulo de elasticidade longitudinal de 0.90 e supor um coeficiente redutor da inércia fissurada em relação à bruta de 0.70.

Assim, a rigidez reduz-se no seu produto:

Como os deslocamentos são inversos à rigidez, o fator multiplicador dos deslocamentos será igual a 1/0.63 = 1.59, valor que se introduzirá como dado no programa. Como norma de boa prática deve-se considerar que se γz > 1.2, se deve tornar a estrutura mais rígida nessa direção, já que a estrutura é muito deformável e pouco estável nessa direção. Se γz < 1.1, o seu efeito será pequeno e praticamente desprezível.

Na antiga norma NB-1, de forma simplificada recomenda-se amplificar para 1/0.7 = 1.43 os deslocamentos e limitar o valor de γz a 1.3.

Valores esses que ainda não foram atualizados para as novas normas.

O post Como é feito a Consideração de efeitos de 2ª ordem (PΔ)? apareceu primeiro em MULTIPLUS.

Gerdau01.prf

Para versões até 2013, salvar o aquivo na pasta C:\user\cype\config

Para versões superiores a 2013, a biblioteca da gerdau já vem disponível como padrão (default) no programa.

O post Como adicionar a biblioteca Gerdau01.prf no CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

No menu OBRA, vá em DADOS GERAIS

No menu DADOS GERAIS, clique em LIGAÇÕES.

No menu ligações, é possível modificar os materiais e algumas opções de parafusos e placas de ancoragem.
Clicando em MATERIAIS:

Agora você poder realizar suas personalizações para que os materiais utilizados estejam de acordo com seu projeto.

Clicando em OPÇÕES, faça o mesmo para os parafusos e placas de ancoragem.

Poderão ser modificados:

• Parafusos não pré-tensionados.

• Pré-tensionados.

• Enrijecedores.

• Placa de ancoragem.

Realizado as personalizações, clique em até sair do menu dados gerais.

O post Como configurar as ligações no CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

A seção transversal da presilha tem as possibilidades:

Chapa genérica: Neste caso o programa calcula toda geometria da presilha.

Serie de chapa: Neste caso o programa utiliza a serie de perfis retangulares laminados para colocar uma determinada presilha. Se a biblioteca que esta sendo utilizada não constar de perfis retangular laminado, o programa emite uma mensagem de advertência.

União Genérica

Em casos de União genérica, além da separação entre os perfis , se escolhe o tipo de ligação, esta pode ser:

A distância máxima: O programa calcula a distancia entre estas uniões para que possam colaborar entre si.

Ligação a distância indicada: O usuário indica a distancia entre a união.

Resultado em perfis empresilhados

Uma vez calculada a estrutura, vá no menu Cálculo > presilhas, e clique sobre uma barra que foi descrita com presilha. Abrirá uma janela que informa sobre o numero total de presilhas, sua separação, a espessura, cortante de calculo, e a esbeltez que proporciona esta disposição de presilhas e que afeta o cálculo da flambagem da barra.

O post Como lançar Perfis Duplos com Presilhas? apareceu primeiro em MULTIPLUS.

Confira o procedimento passo a passo abaixo!

Assim, se deseja introduzir cargas térmicas deve fazer o seguinte:

Crie duas ações adicionais de sobrecarga na opção > Sobrecarga.

Chame-lhes, por exemplo, ‘+30’ e ‘-30’.

Selecione Carga > Hipótese Vista e escolha ‘+30’.

Selecione Carga > introduzir nova carga sobre barras e ativa todas as barras da estrutura. Para isso, seleciona-se toda a estrutura.

Selecionando toda a estrutura:

Na janela que se abre, Descrição de Cargas, selecione o ícone de carga de temperatura e introduza o valor ’30’ nas casas ‘Valor 1’ e ‘Valor 2’. Neste caso, no ponto Plano de Aplicação da Carga é indiferente a seleção, uma vez que a barra aquecerá uniformemente.

Faça o mesmo procedimento para a outra hipótese, e uma vez calculada a estrutura, poderá observar na deformada para a hipótese ‘+30’ como a estrutura se dilata e como se contrai para a hipótese ‘-30’

O post Como lançar carregamentos de temperatura no CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.
