O post Relatório padrão Brasil com itenização automática apareceu primeiro em MULTIPLUS.

Na janela que se abre selecione o tipo Justif. Preços e o Anexo de justificativa e depois clique em ACEITAR

Na janela que se abre clique em ARQUIVO > SALVAR COMO e altere o nome do relatório

Salve o arquivo pla com outro nome como no exemplo da imagem abaixo.

Na janela Editor de modelos de relatórios, abra o arquivo acima. Na janela abaixo, se pode ver que o arquivo foi aberto.

Neste relatório vamos utilizar a configuração do imposto como sendo o BDI, esta configuração foi feita antes em MOSTRAR > COFIGURAÇÃO > PORCENTAGENS, na janela exemplo abaixo foi configurado o BDI de 17%.

Outra coisa que precisa definir é como você vai querer aplicar o BDI. Neste exemplo vamos aplicar o BDI no preço dos itens da composição.

A variável com o preço da composição se chama LC_PREÇO e o valor se chama LC_IMPORT, para ter o preço e o valor com o BDI vamos criar a variável preco_com_bdi e valor_com_bdi

Para criar estas variáveis acesse o menu Dados > Variáveis do modelo…

Clique no ícone + e na linha acrescida preencher com as varáveis preco_com_bdi e valor_com_bdi

Clique na linha cinza e vai ser aberto o menu com a opção Roteiro Antes de Imprimir

Na janela seguinte clique em Colar variável e selecione a opção preco_com_bdi e clique em Aceitar

Depois de inserir a variável, coloque o = e clique em Colar campo, depois selecione o LC_PREÇO e clique em Aceitar.

Acrescente o símbolo de multiplicação * depois abre parênteses e clique em Colar Campo, em modelo de registro, mude para Geral e selecione o imposto TPC_IVA

Ajuste a fórmula como abaixo para ter o preço com o acréscimo de BDI

Na linha de baixo acrescente a fórmula para calcular o valor com BDI e clique em aceitar.

Depois troque a variável do relatório LC_PRECO clicando sobre ele selecione a opção Alterar tipo de objeto para a variável preco_com_bdi, configure a quantidade de casas decimais e clique em Aceitar. Faça o mesmo com a variável LC_Importe mudando para Valor_com_bdi.

Essa mesma lógica deve ser feita nas linhas abaixo, criar uma variável para o preço de itens sem composição que aqui foi chamado de preco_item_com_bdi

No roteiro antes de imprimir acrescente a função

Os ajustes para a consideração do BDI nos valores devem ser realizados em todas as demais sessões.

Neste arquivo pl_00114-bdi.pla pode acessar as sessões e visualizar as alterações na programação do relatório.

Neste modelo editado acima, o BDI fica implícito nos preços dos itens.

Na tela do ARQUIMEDES se visualiza os custos sem BDI e …

No relatório, os custos com o BDI

Outra possibilidade é aplicar o BDI como se fosse um item adicional na composição, ficando o relatório final desta outra forma, o modelo pl_00114-bdi-item.pla também se encontra disponível para download caso queira apresentar a justificativa de preços com o BDI como Item igual ao exemplo abaixo.

O post Como faço para criar o relatório Anexo de justificativa de preços com BDI? apareceu primeiro em MULTIPLUS.

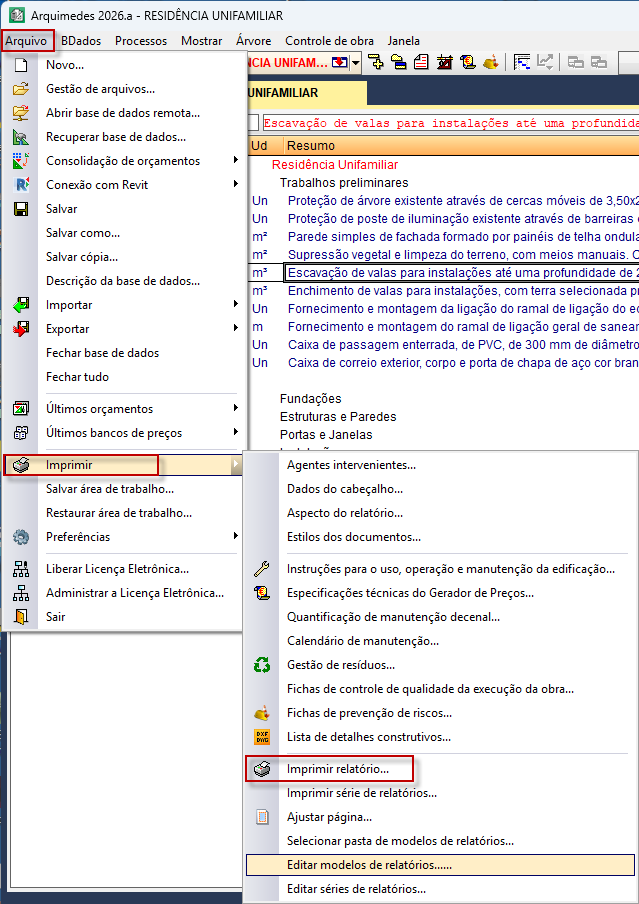

Abra o ARQUIMEDES e acesse o menu ARQUIVO > Imprimir > Imprimir relatório

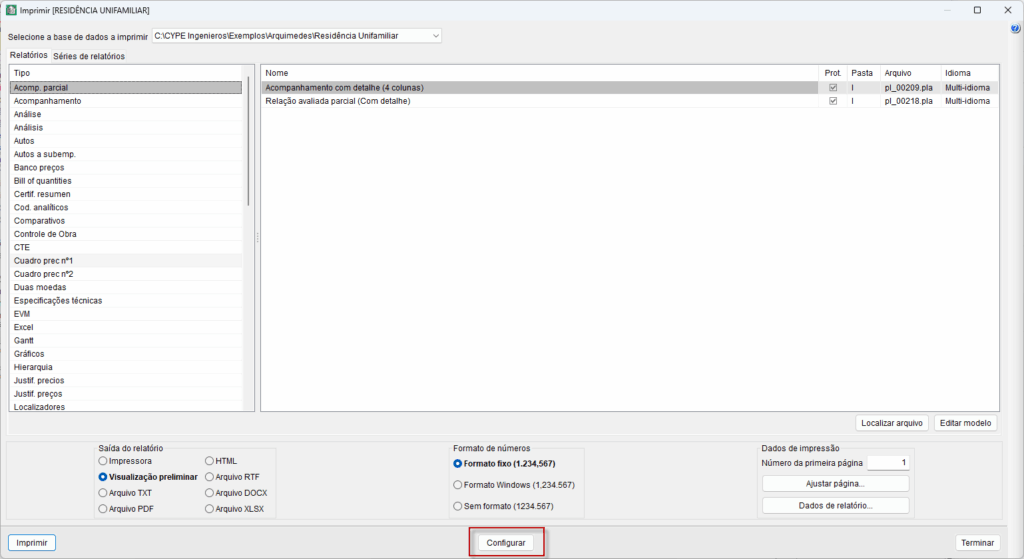

Na janela que se abre clique em CONFIGURAR

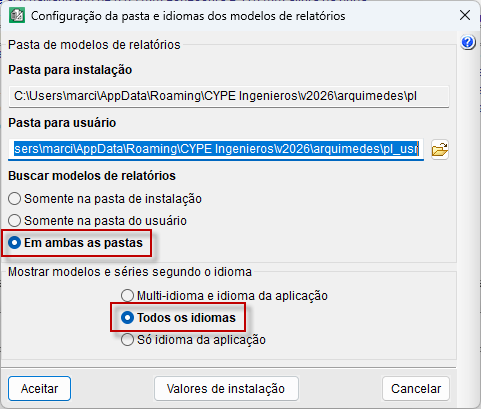

Na janela seguinte ative as opções Em ambas as pastas e todos os idiomas e clique em ACEITAR

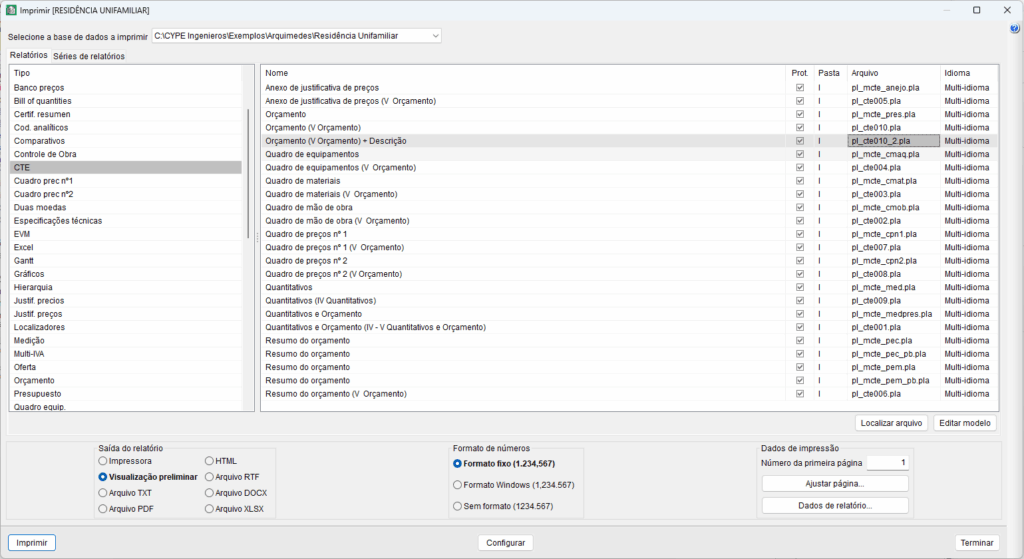

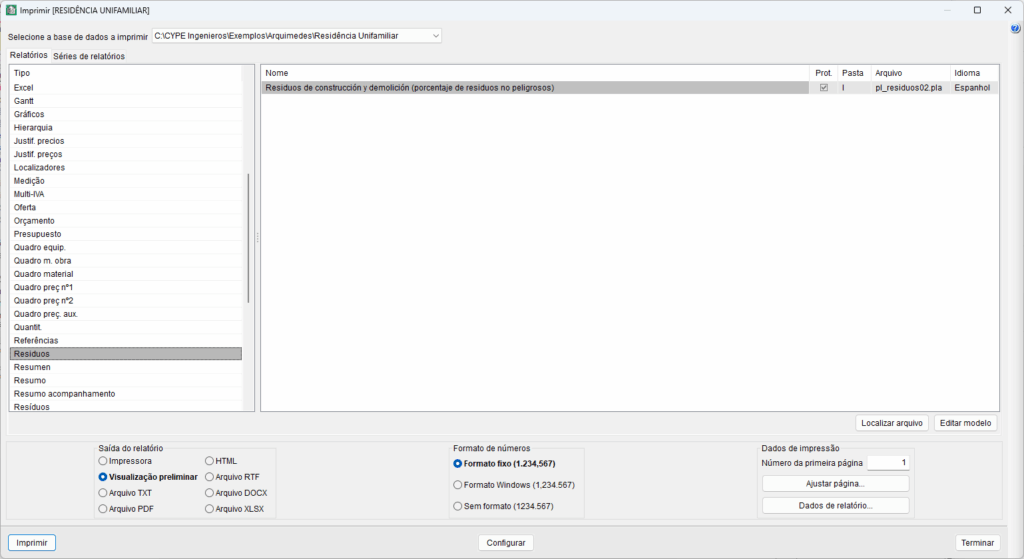

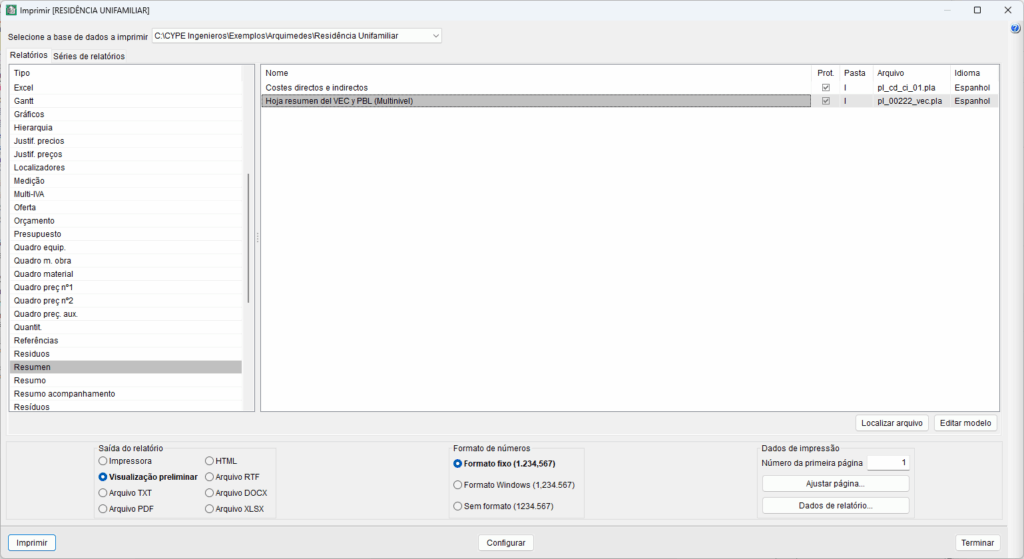

Voltando para tela com a lista de relatórios encontrará os diversos modelos de relatórios disponíveis incluindo os 3 novos “pl_residuos02.pla” (Resíduos de construção e demolição (percentagem de resíduos não perigosos)), “pl_00222_vec.pla” (Folha resumo do VEC e PBL (Multinível)) e “pl_cte010_2.pla” (Orçamento (V Orçamento) + Descrição).

O post Onde estão os novos relatórios da versão 2026 do ARQUIMEDES? apareceu primeiro em MULTIPLUS.

Isso ocorre devido a configuração padrão ativa no software. Não se trata de um erro e sim um aviso. No caso da imagem acima, o Arquimedes está alertando que a composição Argamassa está sendo utilizada como serviço principal e também está sendo usada como sub-composição no serviço de chapisco.

Outros alertas são apresentados no caso de preços zerados ou quantidades zeradas.

Se não deseja visualizar estes alertas basta ir no menu

Desmarque as opções e clique em Aceitar

Na imagem acima pode ver que não mostra mais o X vermelho, para outras opções vá em Mostrar conforme imagem abaixo

Vale lembrar que isto não são erros no orçamento, são avisos automáticos que auxiliam a identificar as situações no orçamento de modo visual.

No caso da sub-composição que também é composição você pode criar um Item e depois inserir a composição dentro dela conforme a imagem abaixo

O post Por que no orçamento a composição aparece com um risco vermelho? apareceu primeiro em MULTIPLUS.

A melhor opção para imprimir as composições unitárias de um orçamento se encontra em

Se precisar dar a saída para arquivos do EXCEL selecione a opção ARQUIVO XLSX e abrir no excel tera:

O post Qual o melhor relatório para imprimir as CPUs no Arquimedes? apareceu primeiro em MULTIPLUS.

Sim. No procedimento abaixo iremos demonstrar como realizar isso dentro do software.

SÉRIE RELATÓRIOS PERSONALIZADOS

Primeiramente é necessário ir ao menu de relatórios

Agora clique em Séries de Relatórios

Agora clique em Editar série

Feito isso abrirá a caixa abaixo, onde consegue criar uma série de relatórios de forma personalizada, onde caso queira, a impressão poderá ser em lote apenas dos relatórios desejados, assim poupando o seu tempo.

Feito isso, você conseguirá ter um padrão de relatórios para impressão, personalizado apenas com os relatórios que deseja, na aba Séries de Relatórios

O post Como criar relatórios personalizados dentro do Arquimedes? apareceu primeiro em MULTIPLUS.

Descompactar o arquivo ZIP. Por se tratar de uma DLL verifique se o seu antivirus não o colocará em quarentena ou venha a excluir o arquivo.

Caso a sua versão seja outra, abaixo estão outras razões para o software poder fechar.

Ao estar elaborando um orçamento ou trabalhando com uma base de dados e ela apresentar erros, travamento do software do nada ou não localizar por thesauros a composição isso pode estar ocorrendo porque o arquivo pode estar corrompendo.

Para resolver este problema recomendo utilizar o comando abaixo:

A base de dados ou orçamento deve estar previamente fechado antes de acionar essa função!

No primeiro campo localize a base de dados ou orçamento com o problema e no campo de baixo onde vai ser feito a cópia recuperada desse arquivo. Se quiser pode dar outro nome.

Depois de criar a cópia da base de dados ou do orçamento recuperado estes comportamentos estranhos devem parar de ocorrer.

Outra situação que também pode ocasionar tal problema é de algum arquivo da instalação ter se corrompido durante o download.

Tente fazer uma nova instalação utilizando o Gestor de Downloads no site da CYPE Ingenieros em descarga.cype.es

Verifique se possui a versão apresentada no site de download da CYPE. Caso seja uma versão anterior, vá até o final da página para acessar o download de outras versões.

Feito o download do instalador do software utilizando este outro canal, recomendamos limpar vestígios da instalação anterior renomeando a pasta e arquivos na APPDATA.

Renomeie antes de instalar a pasta c:\Cype Ingenieros para c:\Cype Ingenieros_BACKUP para não perder algum dado já salvo e exclua a pasta da APPDATA conforme instruções neste outro procedimento https://multiprojeto.com.br/perguntas-frequentes/arquimedes/instalacao-software/procedimento-appdata/

Lembre-se de após instalar, colocar nas exclusões de verificação do firewall e antivirus as pastas de instalação do software para que nenhuma dll seja colocada em quarentena ou excluída.

O post Base de dados ou orçamento fecha sem explicação, como solucionar? apareceu primeiro em MULTIPLUS.

Nesse vídeo mostramos o passo a passo desde o download da tabela excel do site da prefeitura para dentro do software ARQUIMEDES. Assista e veja como é fácil importar esta base de dados!

O post Como faço para importar a tabela SIURB do site da prefeitura de São Paulo para dentro do software ARQUIMEDES? apareceu primeiro em MULTIPLUS.

O post 📽 Como Inserir Encargo Social como Item na composição? apareceu primeiro em MULTIPLUS.

No Portal do Usuário e no YouTube da MULTIPLUS podem ser encontrados diversos vídeos apresentando esta facilidade de importação de tabelas excel para atualização dos preços no Arquimedes, proporcionando total autonomia aos usuários sem a cobrança de custos mensais para atualização de bases de dados.

No PORTAL DO USUÁRIO em FAQ Dúvidas – Download Bases de Dados podem ser encontradas as bases de dados para DOWNLOAD

O post A MULTIPLUS atualiza as bases de dados do software ARQUIMEDES? apareceu primeiro em MULTIPLUS.

O post Como atualizar os preços do Orçamento depois de atualizar a base EMOP? apareceu primeiro em MULTIPLUS.

Neste vídeo mostramos como atualizar os preços da EMOP utilizando o boletim fornecido pela própria EMOP no formato DBD.

O post Como atualizar os preços da base EMOP? apareceu primeiro em MULTIPLUS.

Um exemplo clássico de inserção de imagem em relatórios são nos de medição. Onde para poder acompanha-la costuma-se anexar fotos.

O exemplo abaixo será em cima de um relatório de medição, onde para que este relatório seja gerado é necessário ter realizado a medição de 1 ou mais quantitativos.

Em qualquer relatório do Arquimedes o procedimento também funcionará.

Para inserir uma imagem gráfica, selecione a composição desejada clicando em cima dela, após isso na caixa que aparecerá abaixo, clique no símbolo de mais (+). Abaixo imagem ilustrativa.

• 1° Imagem

Onde pode ser anexado até mais de 1 imagem.

• 2° Imagem

Após isso, vá na aba de relatórios

• 3° Imagem

Selecione o relatório desejado e clique no botão Editar Modelo.

• 4° Imagem

Com a edição de relatório aberta siga os passos abaixo

• 5° Imagem

Perceba que foi adicionada uma nova linha com o nome: Composição de serviços.Composição (3)

• 6° Imagem

• 7° Imagem

• 8° Imagem

Repare que após isso será adicionado 6 linhas onde foi indicado na 7° Imagem.

Abaixo iremos adicionar a foto/imagem ao nosso relatório

• 9° Imagem

• 10° Imagem

• 11° Imagem

Após inserir a imagem (ou as imagens), iremos no canto superior esquerdo para realizar o salvamento de nosso relatório.

• 12° Imagem

• 13° Imagem

Após isso. Pode fechar a janela de edição e voltar a aba de impressão de relatórios (igual a imagem 3)

Feito isso, selecione o relatório que editamos.

• 14° Imagem

Abaixo o relatório com a imagem colocada na composição.

• 15° Imagem

Caso queira imprimir a 2°, 3°, 4° imagem ou mais que anexou a esta composição, repita o que foi visto na 11° Imagem, porem em vez de colocar o número 1, coloque o número da ordem da imagem.

Abaixo o relatório com a imagem 1 e a 2.

• 16° Imagem

O post Como colocar imagem no relatório? apareceu primeiro em MULTIPLUS.

Para a versão 2024 use a próxima lista.

Tabelas de referencia publicadas em 11 de Fevereiro de 2025 – Janeiro/2025

Tabelas de referencia publicadas em 20 de Março de 2024 – Fev/2024

TABELAS DE COMPOSIÇÕES DE SERVIÇO SOMENTE PARA A VERSÃO 2024 DO ARQUIMEDES

Para a versão 2023 use a próxima lista.

Para download, clique no nome do arquivo. O procedimento de instalação se encontra no final desta página!

Tabelas de referencia publicadas em 2024

Tabelas de referencia publicadas em 12 de Março de 2024

Tabelas de referencia publicadas em Setembro de 2023

Tabelas de referencia publicadas em Junho de 2023

TABELAS DE COMPOSIÇÕES DE SERVIÇO SOMENTE PARA A VERSÃO 2023 DO ARQUIMEDES

Para a versão 2022 use a próxima lista.

Para download, clique no nome do arquivo. O procedimento de instalação se encontra no final desta página!

Tabelas de referencia publicadas em 2023

Tabelas de referencia publicadas em Janeiro de 2023

Tabelas de referencia publicadas em Outubro de 2022.

Tabelas de referencia publicadas em Julho de 2022.

Tabelas de referencia publicadas em Abril de 2022.

Tabelas de referencia publicadas em Março de 2022.

Tabelas de referencia publicadas em Outubro de 2021.

Tabelas de referencia publicadas em Julho de 2021.

TABELAS DE COMPOSIÇÕES DE SERVIÇO SOMENTE PARA A VERSÃO 2021 DO ARQUIMEDES

Tabelas de referencia publicadas em 15 de junho de 2021.

Tabelas de referencia publicadas em 16 de abril de 2021.

TABELAS DE COMPOSIÇÕES DE SERVIÇO PARA A VERSÃO 2021 ATÉ A VERSÃO 2019

Para download clique no nome do arquivo!

TABELAS DE COMPOSIÇÕES DE SERVIÇO PARA A VERSÃO 2021 ATÉ A VERSÃO 2018

TABELAS DE COMPOSIÇÕES DE SERVIÇO PARA A VERSÃO 2021 ATÉ A VERSÃO 2017

TABELAS DE COMPOSIÇÕES DE SERVIÇO PARA A VERSÃO 2021 ATÉ A VERSÃO 2016

TABELAS DE COMPOSIÇÕES DE SERVIÇO PARA A VERSÃO 2021 ATÉ A VERSÃO 2015

TABELAS DE COMPOSIÇÕES DE SERVIÇO PARA A VERSÃO 2021 ATÉ A VERSÃO 2013

1 – Faça o download da base de dados desejada salvando no Disco do seu computador. 2 – Descompacte o arquivo *.zip baixado (download). 3 – Abra o Arquimedes e acesse o Menu ARQUIVO > GERENCIAMENTO ARQUIVOS 4 – Na janela que se abre, localize o diretório (pasta) onde está salvo o arquivo baixado e clique em DESCOMPACTAR 5 – Selecione o arquivo de extensão *.CYP e clique em abrir: 6 – Confirme as perguntas e ao concluir a descompactação terá disponível o arquivo da base de dados na tela: 7 – Selecione a Base de Dados e clique em ABRIR

O post Bases de dados para Download apareceu primeiro em MULTIPLUS.

O post Preços ou quantidades incorretos, como fazer que o software indique um “X”? apareceu primeiro em MULTIPLUS.

Geralmente isso ocorre quando instalamos o ARQUIMEDES em uma língua diferente ao da instalação para Brasil, por exemplo, instala a opção Instalação em português de Portugal! Isso pode ser resolvido reinstalando o ARQUIMEDES na opção Brasil ou

se instalou em uma língua diferente não tem problema, é só abrir o ARQUIMEDES e ir em IMPRIMIR > IMPRIMIR RELATÓRIOS, clicar em Configurar e habilitar a opção Todos os idiomas!

Nesse caso vão abrir todos os modelos de relatórios que vem padrão no ARQUIMEDES nas diversas línguas mais os relatórios que a gente salvou!

O post Relatórios não aparecem nas opções de impressão, como solucionar? apareceu primeiro em MULTIPLUS.

No orçamento teria que se criar uma composição como na imagem exemplo abaixo

Colocando o orçamento e base de dados lado a lado com a tecla F8 poderá selecionar os insumos da base de dados e arrastar para dentro do item dentro do orçamento.

Depois é só entrar com as quantidades dos insumos e do item.

O post É possível adicionar um insumo não vinculado a uma composição? apareceu primeiro em MULTIPLUS.

Essa configuração pode ser feita no momento da criação do ORÇAMENTO na aba DECIMAIS:

A tabela SINAPI trabalha com 7 casas truncadas em quantitativos e 2 casas truncadas nos preços e valores. Abaixo uma imagem com a configuração que deve ser feita nos DECIMAIS do ARQUIMEDES em um ORÇAMENTO.

Outra configuração que deve ser feita é zerar as PORCENTAGENS acessando a aba logo depois de DECIMAIS como na imagem abaixo.

Se não fizer isso, teremos um preço diferente como se pode ver na imagem abaixo onde foi aplicado 3% de Custos Indiretos. O custo do serviço de Assentamento de Tubo de Ferro Fundido que era para ser de 6,61R$ acabou ficando com 6,80R$ devido ao acréscimo dos 3% dos custos indiretos.

Caso venha sempre a trabalhar com esta base recomendo ativar a opção SALVAR COMO PADRÃO para nos próximos orçamentos não tenha que refazer estes passos.

Se o orçamento já está criado, você pode realizar estas configurações acessando o menu MOSTRAR como na imagem abaixo para alterar as configurações dos DECIMAIS e logo abaixo das PORCENTAGENS.

O post Quais as configurações para criar o ORÇAMENTO com a base SINAPI? apareceu primeiro em MULTIPLUS.

1 – Faça o download da base de dados desejada salvando no Disco do seu computador. 2 – Descompacte o arquivo *.zip baixado (download). 3 – Abra o Arquimedes e acesse o Menu ARQUIVO > GERENCIAMENTO ARQUIVOS 4 – Na janela que se abre, localize o diretório (pasta) onde está salvo o arquivo baixado e clique em DESCOMPACTAR 5 – Selecione o arquivo de extensão *.CYP e clique em abrir: 6 – Confirme as perguntas e ao concluir a descompactação terá disponível o arquivo da base de dados na tela: 7 – Selecione a Base de Dados e clique em ABRIR

O post Como abrir Tabelas de composições de Serviço? apareceu primeiro em MULTIPLUS.

Tipo: Medição
Relatório: Tabela de medição preço

Acesse ARQUIVO, selecione “Imprimir” e clique em “Imprimir relatório…”

Selecione o modelo do relatório que deseja editar e clique em “Editar modelo”, na FAQ REU 03 se encontra o modelo que utilizaremos como exemplo nesta FAQ.

Com o editor de relatórios aberto, acessamos SEÇÕES e clicamos em “Máscara de página”

Aumenta a largura da folha para criar os espaços para se acrescentar 2 colunas

Na região de Cabeçalho Inferior de Página, reposicione os textos para abrir espaço para acrescentar os textos contantes %Med. e %Acum.

Em Seções vamos ativar a opção Mostrar juntas Mpag. e Reg.

Vamos também abrir os espaços na Região Composição de serviços.Composição para apresentar as porcentagens nesta região

Crie as variáveis do modelo como abaixo

E no Roteiro antes de imprimir acrescente as funções:

PORCMEDANT = (LC_QUAN_MED_ANT/LC_QUAN)100
PORCMEDATU = (cant_cert_actual/LC_QUAN)100
PORCMEDACU = PORCMEDANT + PORCMEDATU

Na região Composição de serviços.Composição acrescente as variáveis com o texto constante % como abaixo

Salve o modelo de relatório e ao imprimir teremos o resultado com as medições em porcentagem:

O post Como fazer o acréscimo de duas colunas mostrando os percentuais no RELATÓRIO MEDIÇÃO> TABELA DE MEDIÇÕES? apareceu primeiro em MULTIPLUS.

Tipo: Justif. preços
Relatório: Anexo de justificativa de preços

Acesse ARQUIVO, selecione “Imprimir” e clique em “Imprimir relatório…” para selecione o modelo a editar

Selecione o modelo do relatório e clique em “Editar modelo”

Será aberto o editor de modelos de relatórios

Acesse SEÇÕES e clique em “Registros” para ter acesso ao conteúdo do relatório para a edição

Precisamos inserir novas linhas na região que vamos editar. Com a seção aberta, clicamos com o botão direito sobre o título da região “Rodapé Composição.Composição” e clicamos em “Atributos de região…”

Na seção “Número de linhas”, defina o número de linhas que essa região possuirá. No nosso caso, definimos 6 linhas para essa região

Clique em “Aceitar” para inserir as linhas

Utilizando o botão Cursor para editar, mover ou redimensionar objetos, mova os textos que já estavam no modelo do relatório para baixo, dando assim, um espaço extra para inserirmos o BDI

Com os textos realocados, crie novas variáveis. Para isso, acesse DADOS e clique em “Variáveis do modelo”

Utilizando o botão Acrescentar novo elemento à lista, acrescentamos mais 2 variáveis. Crie as variáveis como abaixo:

Clique em “Aceitar” para finalizar a criação das variáveis

Utilizando o botão Variável de modelo ou armazenável, inserimos as variáveis

Clique e arraste em uma linha da região que estamos editando

Selecione a variável, edite o valor de casas decimais e clique em “Aceitar”

Com a variável inserida no relatório, utilize o botão Texto Constante, clique e arraste em uma linha da região para criar uma caixa de texto. No nosso caso, vamos inserir antes da variável que inserimos anteriormente

Digite a mensagem que desejar. No nosso caso, vamos digitar “BDI” e clique em “Aceitar” para inserir a mensagem no relatório

Com os dois textos inseridos:

Utilizando o comando Variável de modelo ou armazenável , insira outra variável, entre o texto BDI e a variável BDI, clicando e arrastando com o botão esquerdo do mouse

Selecione a variável, defina o número de casas decimais e clique em “Aceitar”

Com todas as variáveis inseridas no relatório, aplique os ajustes de largura e posição, depois clicamos no botão demarcado na imagem abaixo para acessarmos o roteiro do relatório

A janela “Editor de Roteiros” será aberta

Copie o código abaixo e cole nessa janela, dando 1 linha de distância dos códigos que já estavam no roteiro

VL_BDI = (RE_CUSTO * (1+((TPC_GG+TPC_LU)/100)))*(1+(TPC_IVA)/100))
BDI = VL_BDI – RE_CUSTO

Podemos também informar o percentual aplicado, acrescentando a variável Perc_BDI e o custo da composição com bdi (Custo_BDI) e adicionando no roteiro as funções

Perc_BDI = (VL_BDI*100)/costePda
Custo_BDI = costePda + VL_BDI

Acrescente a variável Perc_BDI e o texto contante % e em CostePda troque pela variável Custo_BDI

Salve o relatório e ao imprimir teremos o custo dos serviços com o BDI já aplicado.

O post Como inserir BDI no relatório de Justif. Preços? apareceu primeiro em MULTIPLUS.

O post 📽 Qual o Procedimento de como alterar o percentual de LUCRO?, para ser considerado como BDI apareceu primeiro em MULTIPLUS.

O post 📽 Como inserir cabeçalho com o nome da obra, o local, a data e o cliente? apareceu primeiro em MULTIPLUS.

O post 📽 Como inserir colunas de BDI? apareceu primeiro em MULTIPLUS.

Inserindo:

GG – Gastos Gerais
LU – Lucro
IVA – Imposto

Para a demonstração abaixo foi utilizado o orçamento que vem como exemplo no ARQUIMEDES: RESIDÊNCIA UNIFAMILIAR.

Para acessa-lo siga os passos abaixo:

Caso já tenha instalado os exemplos clique em Todos para restaurar os exemplos originais.

Abra o orçamento exemplo

• 1° Passo

Acesse o menu de relatório clicando no ícone .

Após isso, irá abrir a janela com os modelos de relatório.

Selecione Justif.preços e clique em Editar modelo.

• 2° Passo

Edição de modelo de relatório.

Clique com o botão direito sobre a guia:

Rodapé Composição.Composição e acesse Atributos de região.

Em Atributos de região configure o número de linhas, modifique para: 10.

• 3° Passo

Vamos organizar os ícones.

Selecione o ponteiro na aba superior.

Após isso clique sobre os ícones com o botão esquerdo do mouse e os arraste para baixo.

• 4° Passo

Agora vamos inserir uma nova variável.

Vá em Campo de registro e selecione a célula onde deseja inserir.

Assim que selecionar, abra uma caixa de seleção clicando com o botão esquerdo do mouse e demonstrando o seu tamanho.

Feito isso em Modelo de Registro selecione: Geral.

Após selecionar o Modelo de Registro: Geral
Selecione o Campo:

TPC_GG – Porcentagem de Gastos Gerais.

E em decimai: DR Decimais rendimento composição de serviço.

Agora repita o mesmo procedimento adicionando:

TPC_LU

TPC_IVA

• 5° Passo

Agora clique no menu superior Texto constante.

E no local indicado abaixo, abra um caixa de seleção.

Para realizar este procedimento, clique com o botão esquerdo do mouse e o segure e em seguida de o formato da caixa.

Aplicaremos este mesmo procedimento em cada uma das variáveis criadas.

TPC_GG

Seguindo o exemplo de cima TPC_CI

Colocaremos ao lado o simbolo de % e o nome da variável.

Agora adicionaremos o nome da variável ao lado.

O procedimento é igual ao de cima.

Este mesmo procedimento deve ser repetido para as outra variáveis, ficando da forma demonstrada abaixo:

TPC_LU – % – Lucro

TPC_IVA – % – Imposto

• 6° Passo

Configurando as Variáveis do modelo.

Agora em Variáveis do modelo, clique no ícone

Abrirá uma caixa de diálogo onde deve-se adicionar as variáveis que criamos.

Ao finalizar, clique em Aceitar.

• 7° Passo

Agora será adicionado a Variável de modelo ou armazenável, clicando no ícone .

Para realizar este procedimento, clique com o botão esquerdo do mouse e o segure e em seguida de o formato da caixa.

Faremos esse mesmo procedimento em:

TPC_GG

TPC_LU

TPC_IVA

Abrirá Atributos de objeto tipo variável onde primeiramente, irá adicionar as características para a variável GG.

Após isso, realizar este mesmo procedimento com estas mesmas configurações para:

LU

IVA

Agora repita esse mesmo procedimento para adicionar: lu e iva.

Até ficar igual a imagem abaixo:

• 8° Passo

Edição de roteiros.

Clique no ícone para realizar a adição dos roteiros.

Agora na caixa de Editor de Roteiros, será adicionado comandos de programação.

Clique na linha e digite os seguintes comandos:

gg = (RE_CUSTO * (TPC_GG/100))

lu = (RE_CUSTO * (TPC_LU/100))

iva = (RE_CUSTO + gg + lu) * (TPC_IVA/100)

costePda = RE_CUSTO + gg + lu + iva

Como na imagem abaixo:

Concluído a inserção dos comandos, dê aceitar.

Ps: Após a inserção de cada linha, aperte a tecla ENTER do teclad, assim o software irá salvar o seu comando.
Quando ele está salvo e sendo reconhecido, ele ficará colorido igual acima.

• 9° Passo

Configuração da página.

Exclua os ícones demonstrado abaixo, clicando com o botão direito do mouse em cima deles, aparecerá Eliminar objeto.

Ficará como na imagem abaixo:

Caso queira continuar personalizando o seu relatório, basta clicar sobre os ícones marcados na caixa superior (como na imagem acima).

• 10° Passo

Impressão.

Concluindo suas modificações, não esqueça de salvar.

Clicando sobre o ícone .

Após salvar, imprima seu modelo.

Ao clicar em imprimir, vá na ultima página do relatório para visualizar as variáveis adicionada.

Lembrando que, para as informações aparecerem no relatório é necessário possuir um orçamento em andamento (com quantitativos, composições, etc..)

O post Como inserir GG, LU e IVA no relatório de justificativas de preço? apareceu primeiro em MULTIPLUS.

O post 📽 Como gerar relatório com códigos da composição? apareceu primeiro em MULTIPLUS.

Acesse ARQUIVO, selecione “Imprimir” e clique em “Imprimir relatório…” para selecionar o modelo do relatório que deseja editar

Encontre o relatório que deseja fazer a modificação, selecione-o e clique em “Editar modelo”

Com o editor do modelo aberto, acesse SEÇÕES e clique em “Registros” para visualizar o conteúdo do relatório

Com a seção REGISTRO ativa, precisamos cadastrar a nova variável que será o preço do item acrescido com os IMPOSTOS + CUSTOS INDIRETOS

Acessamos DADOS e clicamos em “Variáveis do modelo…”

A seguinte janela será aberta:

Utilizando o comando Acrescentar novo elemento à lista, adicione duas novas variáveis com as seguintes informações:

Com as variáveis criadas, clique em “Aceitar”

Apague o campo RE_PRECO (preço do item sem nenhum acréscimo) e RE_IMPTOTALQUA clicando com o botão direito do mouse sobre o campo e clicando em “Eliminar objeto”

Insira as variáveis que criamos anteriormente utilizando o comando Variável de modelo ou armazenável no lugar onde estava a caixa de texto RE_PRECO e RE_IMPTOTALQUA, clicando e arrastando com o botão esquerdo do mouse

Selecione a variável, limitando o número de casas decimais em 2 casas

Clique em “Aceitar” para finalizar a inserção

Faça isso para as duas variáveis

Com as variáveis já inseridas, clique na área demarcada na imagem abaixo para acessar o roteiro de programação do relatório

Insira os códigos abaixo no roteiro

PRECO_CS = RE_PRECO * (1+(TPC_CI/100)) * (1+(TPC_IVA/100))

TOTAL_CS = PRECO_CS * RE_TOTALQUA

Com os novos códigos inseridos, clique em “Aceitar” para salvar as modificações no roteiro

Gerando o relatório:

Preço sem acréscimo:

O post Como fazer a inserção de impostos e custos indiretos no quadro de MÃO DE OBRA? apareceu primeiro em MULTIPLUS.

O post 📽 Como Inserir um banco de dados de um Excel não configurado no ARQUIMEDES? apareceu primeiro em MULTIPLUS.

Confira o procedimento passo a passo no vídeo abaixo!

O post 📽 Como Inserir cabeçalho no relatório? apareceu primeiro em MULTIPLUS.

Utilizada como exemplo a Sinapi.

Caso deseje o download click em CAIXA ECONÔMICA FEDERAL

O post 📽 Como Importar uma nova Base de Preços? apareceu primeiro em MULTIPLUS.

veja o vídeo abaixo:

O post 📽 Como Compatibilizar códigos na base de dados? apareceu primeiro em MULTIPLUS.

Link da Caixa Economica Federal.

Visualize o vídeo abaixo:

O post 📽 Como Fazer o Download dos arquivos de composição da base SINAPI? apareceu primeiro em MULTIPLUS.

1- Tenha o Excel com a Base de Dados da SINAPI com os novos preços ou preços de outro Estado:

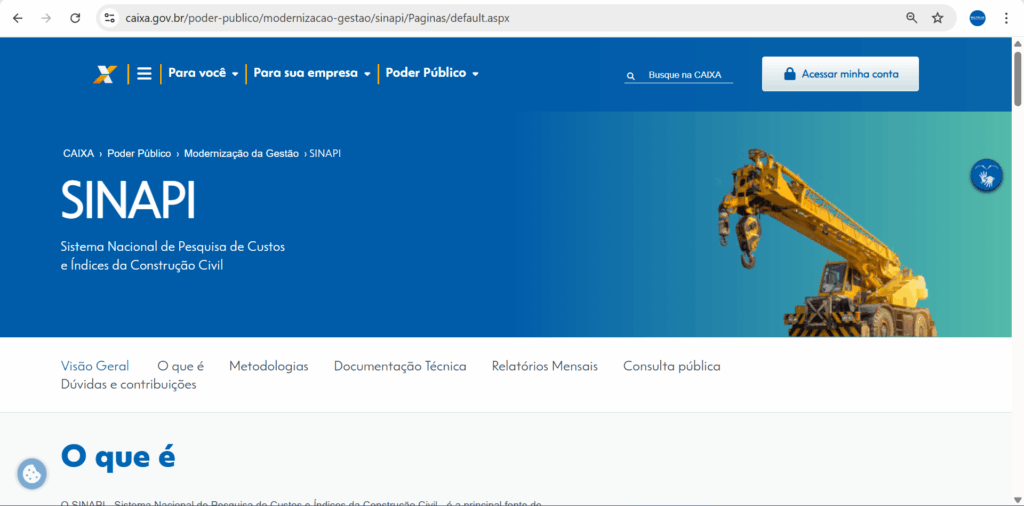

As tabelas estao disponiveis no site da caixa http://www.caixa.gov.br

2- Edite o arquivo Excel deixando apenas as colunas de CÓDIGO e PREÇO dos insumos. Deixando apenas essas colunas evita erros que podem acontecer com a coluna DESCRIÇÃO:

3- Vá em “Salvar como:” e salve o arquivo como tipo “CSV (separado por vírgulas)” . Indique um local de salvamento do novo arquivo e coloque um outro nome:

PS: Dê Ok e SIM nas próximas telas de salvamento.

4- Agora iremos Formatar a coluna CÓDIGO para ajustar os códigos de acordo com a Base de Dados da SINAPI:

Selecione a coluna A > Clique com o botão direito do mouse > selecione a opção Formatar Células…> Na aba Números selecione a opção Personalizado > Digite no local do tipo uma sequencia de 8 zeros (00000000)

OBS- Não esqueça de salvar o arquivo depois de executar o procedimentos.

5- Feche o Arquivo Excel e abra o ARQUIMEDES com a Base de Dados a ser atualizada:

6- Vamos criar um Novo arquivo.
Vá em:  Arquivo > Novo… > Marque a opção Banco de preços > Aceitar > Dê um nome e descrição > Desmarque a opção “Utilizar Gerador de preços > Na aba DECIMAIS deixe as informações conforme imagem abaixo

7- Vá no Menu MOSTRAR > Lista de Composições

8- Vá no menu LISTA > Importar do formato CLV…

Clique no ícone de uma pasta para selecionar a planilha, localize o arquivo e clique em Abrir.

Selecione o arquivo e deixe as configurações de colunas conforme imagem abaixo e clique em Aceitar

Irá aparecer a seguinte tela:

Clique FECHAR.

O Arquimedes irá obter informações do EXCEL:

Acabado, irá aparecer a seguinte tela abaixo com a lista de insumos importada do EXCEL:

9- Agora colocaremos a duas abas uma ao lado da outra, usando o menu JANELA > Novo Grupo Vertical:

10- Deixe selecionada/habilitada a Planilha da Base de Dados aberta, no caso desse exemplo é a SINAPI que está no lado esquerda da tela. Vá no menu PROCESSOS > Reconstruir referencias externas…

Irá aparecer esta tela abaixo > clique em SIM. O software está informando que irá pegar esse arquivo que criamos como referencia para a Base de Dados da SINAPI:

Irá aparecer um erro. Clique em IGNORAR e na próxima tela em SIM:

– Na próxima tela o ARQUIMEDES irá pedir para reconstruir as referencias externas da SINAPI aberta. Clique em ACEITAR:

11- A referencia já foi feita, agora é só atualizar os preços. Deixe selecionado a Base de Dados da SINAPI (neste exemplo está do lado esquerdo) . Vá em PROCESSOS > Atualizar preços…

Irá aparecer esta tela abaixo. Habilite somente a opção Preço e clique em ACEITAR.

Feito isso, a base já estará atualizada.

O post Como atualizar os preços da SINAPI ? (para versões 2013 e posteriores) apareceu primeiro em MULTIPLUS.

Tipo: Quadro preç n°2
Relatório: Análise de Preços Unitários

Acesse ARQUIVO, selecione “Imprimir” e clique em “Imprimir relatório…” para acessarmos a janela de edição do modelo

Selecione o relatório e clique em “Editar modelo”

Acesse SEÇÕES e clique em “Registros” para visualizar as regiões que vamos editar

Será apresentada a tela:

Nesse caso, os resultados estão na região “Rodapé Composição de serviços.Composição”. Iremos editar esta anterior

Primeiro, vamos inserir mais algumas linhas para a adição de novas informações no relatório. Para isso, clicamos com o botão direito no título da região e clicamos em “Atributos da região…”

Na seção “Número de linhas” insira o número de linhas desejado. No nosso caso, vamos inserir 9 linhas

Com as linhas inseridas:

Acessamos DADOS e clicamos em “Variáveis do modelo…” para adicionar novas variáveis no relatório

A janela “Variáveis do Modelo” será aberta

Utilizando o botão Acrescentar novo elemento à lista e insira as seguintes variáveis:

Inserindo as variáveis:

Clique em “Aceitar” para finalizar a criação das variáveis

Utilizando o botão Texto Constante insira as indicações das informações clicando e arrastando com o botão esquerdo do mouse em uma linha na região “Rodapé Composição de serviços.Composição”

Insira o texto na janela que será aberta e clique em “Aceitar”

Faça isso com as demais informações que deseja inserir no relatório

Inseridos os textos:

Utilizando a ferramenta Tipo de letra, clique em uma caixa de texto para alterar a fonte, suas características (como tamanho, utilizar a fonte em negrito, itálico, etc.)

Clique em “Aceitar” para aplicar a alteração nas características da fonte

Com as mensagens finalizadas, vamos inserir as variáveis. Para isso, utilize o botão Variável de modelo ou armazenável e clique e arraste com o botão esquerdo do mouse à frente das indicações de cada informação

Com a caixa da variável criada, vamos inserir o código das mesmas. Selecione a variável que criamos anteriormente, alterando o número de decimais para 2

Clique em “Aceitar” para inserir a variável

Faremos isso para as outras variáveis também

Clique na área demarcada na imagem abaixo para inserirmos a programação das variáveis

A janela “Editor de roteiros” será aberta

Devemos inserir o código de programação para as nossas variáveis. Copie o código abaixo e cole nessa janela, dando um espaço de 2 linhas dos códigos que já se encontram no roteiro padrão

a = LC_IMPORT * LC_QUAN
b = costo_directo_unitario * (1+(TPC_GG/100))
c = costo_directo_unitario * (1+(TPC_LU/100))
d = costo_directo_unitario * (1+(TPC_IVA/100))

Após inserido o código:

Clique em “Aceitar” para finalizar a inserção dos códigos

A parte técnica do relatório está concluída. Caso queria acrescentar linhas de grade nas informações, utilize os botões Linha ortogonal (Vertical/Horizontal) e Retângulo

Acesse ARQUIVO e clique em “Salvar” para salvar as alterações feitas no relatório

Gerando o relatório:

O post Como incluir os totais de custos indiretos, gastos gerais, lucro e impostos, no relatório? apareceu primeiro em MULTIPLUS.

fazendo o download, descompacte os arquivos na área de trabalho

Abra o Arquimedes, menu arquivo> Gestão de Arquivo>Descompactar:

Procure pelo Arquivo com o salvamento ”.CYP”

Ao abrir, vera a tabela selecionada:

OBS: Valores da tabelas podem estar desiguais aos atuais preços. Deve-se sempre atualizar os valores por sua conta

Na coluna preço entre com os percentuais relativos aos itens que deseja modificar. Esta planilha exemplo utiliza referências da ABCE. Para download da planilha original clique aqui (Calculo_k.pdf).

Para gerar os relatórios referente a tabela, faça o download Fator K – Fator_K.zip.

Siga as orientações referente a FAQ REU03 para gerar os relatórios com os resultados de cálculo do fator K:

O post Como inserir planilha de cálculo do Fator K da mão-de-obra? apareceu primeiro em MULTIPLUS.

Tipo: Justif. preços
Relatório: Anexo de justificativa de preços (por hierarquia)

Acesse ARQUIVO, selecione “Imprimir” e clique em “Imprimir relatório…”

Selecionamos o modelo do relatório e clicamos em “Editar modelo”

Acesse SEÇÕES e clique em “Registros”

A interface do relatório ficará da seguinte maneira:

Clicamos em “Rodapé Composição de serviços.Composição(2)” e depois em “Atributos da região…”

Aumentamos o número de linhas para ter mais espaço de inserção para as novas informações no relatório

Clicando em “Aceitar” novas linhas serão inseridas no nosso relatório

Utilizando o botão Cursor para editar, mover ou redimensionar objetos, movemos os diálogos para baixo

Utilizando o botão Texto Constante inserimos o texto indicativo dos valores. Clique em uma linha e arraste para criar uma caixa de texto

Escreva a mensagem e clique em “Aceitar”

Finalizando a edição do texto:

Faremos isso para todas as indicações

Com os textos indicativos inseridos no relatório, precisamos cadastrar as variáveis. Para isso, acessamos DADOS e clicamos em “Variáveis do modelo…”

Na janela que será aberta, clique no botão Acrescentar novo elemento à lista e uma nova linha será adicionada na janela

Você deverá inserir as seguintes variáveis:

Dados retirados do relatório “Orçamento 5 colunas + taxas (GG + LU) + imposto (IVA)” do tipo “Orçamento”

Com todas as variáveis inseridas:

Clique em “Aceitar” para finalizar

Voltando para a seção de registros, clicamos no botão demarcado na imagem abaixo para inserirmos os códigos no roteiro dessa seção

Teclamos “Enter” para inserirmos linhas no roteiro e colamos o seguinte código:

precio_unitario_mano_obra = 0
importe_mano_obra = 0
precio_unitario_maquinaria = 0
importe_maquinaria = 0
precio_unitario_material = 0
importe_material = 0
cant_partida = LC_QUAN

IF LC_TIPO=0 THEN
precio_unitario_material=LC_PRECO
END

Código retirado da seção “Cabeçalho Composição de serviços.Composição” do relatório “Orçamento 5 colunas + taxas (GG + LU) + imposto (IVA)” do tipo “Orçamento”

Com o código devidamente inserido no roteiro:

Clique em “Aceitar” para finalizar a edição

Agora precisamos editar o roteiro da seção “Composição de serviços.Auxiliar”. Para isso, clique no ícone demarcado na imagem abaixo

Cole o seguinte comando:

IF LC_TIPOUNITARIO=1 THEN
importe_mano_obra = importe_mano_obra + ROUND(LC_IMPORT * cant_partida)
precio_unitario_mano_obra = precio_unitario_mano_obra + LC_IMPORT
END

IF LC_TIPOUNITARIO =2 THEN
importe_maquinaria = importe_maquinaria + ROUND(LC_IMPORT * cant_partida)
precio_unitario_maquinaria = precio_unitario_maquinaria + LC_IMPORT
END

IF LC_TIPOUNITARIO=3 THEN
importe_material = importe_material + ROUND(LC_IMPORT * cant_partida)
precio_unitario_material = precio_unitario_material + LC_IMPORT
END

Código retirado da seção “Composição de serviços.Unitários” do relatório “Orçamento 5 colunas + taxas (GG + LU) + imposto (IVA)” do tipo “Orçamento”

Com o código introduzido:

Clique em “Aceitar” para finalizar a edição do roteiro

Por último, vamos alterar o roteiro de outra região. Para isso, clique na área demarcada na imagem abaixo da região “Rodapé Composição de serviços.Composição (2)”

Cole o seguinte comando:

importe_medios_auxiliares=LC_CUSTO-precio_unitario_mano_obra-precio_unitario_material-precio_unitario_maquinaria-LC_PRECO*TPC_CI/100

mo_encargo=(((precio_unitario_mano_obra+importe_medios_auxiliares)(1+(TPC_CI/100))) (1+((TPC_GG+TPC_LU)/100)))*(1+(TPC_IVA/100))

encargo=mo_encargo*LC_QUAN

mat_imposto=(((precio_unitario_material)(1+(TPC_CI/100))) (1+((TPC_GG+TPC_LU)/100)))*(1+(TPC_IVA/100))

equipam = (((precio_unitario_maquinaria)(1+(TPC_CI/100))) (1+((TPC_GG+TPC_LU)/100)))*(1+(TPC_IVA/100))

to_mat=mat_imposto*LC_QUAN

LC_IMPORT_TX = (LC_IMPORT * (1+((TPC_GG+TPC_LU)/100)))*(1+(TPC_IVA/100))

Código retirado da seção “Rodapé Composição de serviços.Composição” do relatório “Orçamento 5 colunas + taxas (GG + LU) + imposto (IVA)” do tipo “Orçamento”

Com o código introduzido:

Clique em “Aceitar” para finalizar a edição

Feitas todas as alterações nos roteiros do relatório, devemos inserir as variáveis no mesmo. Para isso, utilize o botão Variável de modelo ou armazenável e crie uma caixa de texto à frente do texto “TOTAL DE MATERIAL:”

Selecione a variável “mat_imposto” e limite o número de casas decimais para 2

Feita a alteração, clique em “Aceitar” para inserir a variável no relatório

Faremos o mesmo procedimento para as outras indicações

Com o botão Variável de modelo ou armazenável crie uma caixa de diálogo à frente da mensagem “TOTAL DE MÃO DE OBRA:”

Selecione a variável “mo_encargo” e limite o número de casas decimais para 2

Clique em “Aceitar” para inserir a variável no relatório

Com o botão Variável de modelo ou armazenável crie uma caixa de diálogo à frente da mensagem “TOTAL DE EQUIPAMENTO:”

Selecione a variável “equipam” e limite o número de casas decimais para 2

Clique em “Aceitar” para finalizar

Com tudo configurado, podemos gerar o relatório

O post Qual o procedimento de inserção dos totais de MO, EQ e MAT no relatório? apareceu primeiro em MULTIPLUS.

Para importar a planilha abaixo, altere os códigos onde aparecem a “/” para “_”

A planilha ficará:

Importe para o Arquimedes:

Exporte no formato bc3:

Confirme a exportação para a criação do arquivo

Será gerado um arquivo de extenção “.bc3”:

Abra este arquivo com o bloco de notas:

Alterar os itens acima para substituir o “_” para “/”:

E os itens serão substituídos:

Salve, e importe este arquivo novamente:

Na pasta amarela localize o arquivo “.bc3” alterado:

Pronto, alteração realizada:

O post Como fazer a Alteração de Códigos para uso de Barra? apareceu primeiro em MULTIPLUS.

Com o diagrama elaborado (caso tenha dúvidas de como elaborar, acesse a FAQ PLU01 – Como gerar o Diagrama de Gantt), clique no ícone Desenhos, faça as configurações que desejar e clique em “Aceitar”

Finalizadas as configurações, acessamos o ícone Imprimir (ícone localizado na parte superior da tela do diagrama)

Com a janela “Seleção de pranchas abertas” e clique no ícone demarcado na imagem abaixo

Na janela que abrir, clique em “Aceitar”

Selecione o tipo de impressão/exportação e clique em “Aceitar”

Na próxima janela, clique em “Imprimir todos” e selecione o diretório para salvar o arquivo *.dwg

O post Como exportar um diagrama de tempo-atividades completo? apareceu primeiro em MULTIPLUS.

• 1° Passo

Remova as informações desnecessárias da tabela em excel, como:

Descrição das colunas, cabeçalhos, rodapés, preços e valores deixando similar a tabela abaixo.

• 2° Passo

Salve o arquivo do Excel em formato CSV.

• 3° Passo

Após concluir a escolha do Arquivo em formato CSV e solicitar o salvamento, aparecerá a tela abaixo.

Confirme em SIM

• 4° Passo

Perfeito, agora abra um orçamento novo no ARQUIMEDES, com o nome do orçamento que recebeu.

Selecione a guia em branco como mostrado na imagem abaixo e após isso, solicite a importação por formato CSV

• 5° Passo – Importar a partir do formato CSV

Apenas de ACEITAR

• 6° Passo – Importar a partir do formato CSV

Nesta tela você irá selecionar o arquivo/Orçamento em excel (o que acabamos de editar) para ser lido no ARQUIMEDES

Para isso, clique no ícone e selecione o seu arquivo em excel com formato CSV.

Com o arquivo selecionado basta clicar em ACEITAR.

• 7° Passo – Seleção do esquema de importação de dados

Clique em ACEITAR.

• 8° Passo – Edição do esquema de importação de dados

Na tela abaixo é onde você conseguirá visualizar tudo que o ARQUIMEDES leu de seu excel.

Dê um nome ao seu “Esquema”.

É possível personalizar cada coluna, dizendo ao que se refere cada uma.

• 9° Passo

Caso estiver tudo certo, clique em ACEITAR no canto inferior esquerdo.

Feito isso, aparecerá a tela abaixo.

Esta é uma lista dos itens que foram importado.

Caso você a feche, verá que na tela inicial o ARQUIMEDES conseguiu ler com exito o seu orçamento, conseguindo separar os capítulos das composições.

Para isso, feche esta aba e vá à aba inicial.

O post Como importar orçamento recebido em Excel para Arquimedes? apareceu primeiro em MULTIPLUS.

Primeiro vamos entrar no menu Mostrar>Lista de Itens:

Dentro do menu lista, ira aparecer um novo menu chamado LISTA.

Dentro desse menu, vamos em Importa formato CSV:

Vai abrir uma janela de seleção e configuração do CSV:

Selecione o Arquivo CSV com os preços atualizados (ao salvar o EXCEL deve mudar o tipo do arquivo para CSV separado por vírgula, e modifique os campos conforme sua tabela:

Depois de aceitar, vai ser perguntado se deseja substituir os valores:

Ao dizer que sim, vai ser carregado os novos valores:

Caso os valores não foram substituídos, vá no menu Processos> Atualizar preços

O post Como atualizar os preços da base através do Excel? apareceu primeiro em MULTIPLUS.

Para ordenar de forma simples as sub-pastas, vai selecionando elas com a tecla F8:

Após selecionar, basta arrastar elas para baixo da ultima ( no exemplo seria a ”100”):

Pronto, séra ordenado automaticamente.

O post Como ordenar sub-pastas? apareceu primeiro em MULTIPLUS.

Para exportar seu diagrama para o MS-Project, acesse o mesmo através de MOSTRAR, clicando em “Diagrama tempo-atividade”

Com o diagrama aberto, na parte superior da tela, você encontra o botão Exportar

Com essa opção, você exporta todo o diagrama para o MS-Project

Será criado um arquivo com a extensão *.xlm ou *.mpx e, com esse arquivo, você utiliza o MS-Project

Obs.: Uma vez exportado para o MS-Project não será possível retornar para o Arquimedes com as modificações feitas no software, sendo que no Arquimedes está disponível apenas o recurso de exportação e não de importação

O post Como exportar o diagrama para o MS-PROJECT? apareceu primeiro em MULTIPLUS.

Para iniciar a geração do Diagrama de Gantt, acessamos MOSTRAR e clicamos em “Diagrama de tempos-atividades”

Uma janela avisando que não há nenhum diagrama criado no nosso projeto será apresentada. Clicamos em “Sim” para criar um novo

A janela que aparece logo após, é onde inserimos os dados do nosso diagrama, como; Nome do diagrama, jornada de trabalho dos colaboradores, dias trabalhados, datas de feriados, etc.

Clicando em “Aceitar”, aplicaremos os dados e o diagrama será gerado

Lembrando que: O software não dimensionará automaticamente o prazo das atividades. Isso deve ser informado manualmente, o Arquimedes vai nos informar quantos homens serão necessários para fazer no tempo estipulado.

Clicando com o botão esquerdo do mouse nas datas de início e fim da obra, podemos alterar esses valores

Com as datas de início e fim da obra configuradas, clique com o botão direito do mouse nos serviços e clique em “Informação da tarefa…” para alterar seus dados informando quando o serviço termina e quando começa, ou quantos dias levará para realizar este serviço.

Clicando em “Aceitar” essas informações serão lançadas no diagrama

O post Como gerar o Diagrama de Gantt? apareceu primeiro em MULTIPLUS.

Existe algumas possibilidades que podem causar um possível bloqueio na hora de modificar os preços ou quantidades:

1° possibilidade – Estar trabalhando na janela de HIERARQUIA DE CAPÍTULOS, para edição dos itens deve estar na janela ÁRVORE DE INSUMO.

Indo no ícone ”-+”:

2° possibilidade – O orçamento ou base de dado estar no modo de somente leitura ou protegido.

Para mudar para edição, vá no menu MOSTRAR>CONFIGURAÇÃO>MODO DE EDIÇÃO>INSERÇÃO:

3° possibilidade – As colunas se encontram protegidas.

para desprotege-las deve clicar duas vezes sobre a barra laranja descritiva das colunas:

Ao abrir a janela de colunas visíveis da arvore de composição, veja se todas as opções da ”QUANT OU PREÇO” na coluna Protegida esta desabilitada:

O post Edição bloqueada, como solucionar? apareceu primeiro em MULTIPLUS.

Abra o Software

Cliquem em Open, para abrir o arquivo PDF

Selecione o PDF e clique em Abrir

Ao clicar em abrir, será aberto a tela do able2extract com o pdf aberto

Você pode clicar em All para selecionar todo o documento, ou em Area para delimitar uma área para conversão

Após selecão, clique em Excell para gerar a planilha

Na janela que se abre, clique em Convert

Após isso, será feita a conversão e abrirá a planilha PDF em Excel

O post Como converter um Arquivo PDF para EXCEL? apareceu primeiro em MULTIPLUS.

Para inserirmos essa coluna, devemos alterar o modelo do relatório. Para isso, acessamos ARQUIVO, selecionamos “Imprimir” e clicamos em “Imprimir relatório…”

Selecione o modelo que deseja fazer a inserção da coluna e clique em “Editar modelo”

Acessamos SEÇÕES e clicamos em “Máscara de página” para alterarmos a indicação da coluna

Crie, utilizando o botão Texto Constante, uma caixa de texto para indicar a coluna “Índice”

Clique e arraste com o botão esquerdo do mouse em uma linha para criar a caixa de texto

Clique em “Aceitar” para inserir o texto

Com o texto inserido:

Criada a coluna ÍNDICE, devemos inserir o dado que preencherá essa coluna. Para isso, acessamos SEÇÕES e clicamos em “Registros”

Na mesma região que criamos a indicação da coluna, inserimos uma caixa para que seja preenchida com o índice do capítulo e das composições

Crie a caixa utilizando o botão Campo de registro clicando e arrastando com o botão direito do mouse na seção “Rodapé Composição de Serviços.Composições”

Selecione o item “LC_CODHIE” e clique em “Aceitar”

Para salvar as alterações, acesse ARQUIVO e clique em “Salvar”

Gerando o relatório:

O post Como inserir a Coluna ÍNDICE no relatório? apareceu primeiro em MULTIPLUS.

Primeiro, devemos acessar a página de edição do modelo de relatório. Para isso, acesse ARQUIVO, selecione “Imprimir” e clique em “Imprimir relatório…”

Selecione o modelo e clique em “Editar modelo”

Teremos a janela:

Utilizando o botão Cursor para editar, mover ou redimensionar objetos, diminua o tamanho de algum bloco para que haja espaço para inserção de um novo

Fazendo a alteração do tamanho dos blocos, liberamos um espaço extra na seção:

Utilizando o botão Campo de registro, inserimos um novo campo na linha, criando um campo utilizando o botão esquerdo do mouse

Selecionamos o tipo de campo que vamos inserir no relatório, no caso, LC_CUSTO

Em “Apresentação do número:” selecionamos “Por extenso, sem moeda”

Para finalizar a edição, clicamos em “Aceitar”

Será inserido nosso novo item no relatório

• Em vermelho: O custo do item em ALGARISMOS
• Em azul: O custo do item ESCRITO POR EXTENSO

Para salvar o modelo, acessamos ARQUIVO e clicamos em “Salvar”

Ao imprimir teremos:

O post Como adicionar o valor por extenso em um relatório local do arquivo? apareceu primeiro em MULTIPLUS.

O procedimento à seguir será feito utilizando como base os materiais da Orçamento.

• 1° Passo:

Com seu Orçamento ou Banco de Preços aberto, em:

Mostrar > Lista de Composições

• 2° Passo:

Aparecerá o menu LISTA na aba superior:

Lista > Preços Unitários > Materiais

• 3° Passo

Para habilitar a opção de exportação, será necessário clicar com o botão direito do mouse sobre a aba amarela do ARQUIMEDES.

Assim que realizar este procedimento, selecione: Colunas visíveis.

• 4° Passo – Ajuste de colunas da tabela.

Nesta tela você poderá personalizar o que irá aparecer no excel, exemplo: Colunas e largura das colunas.

Estando tudo corretamente personalizado, clique em EXPORTAR

• 5° Passo – Exportar arquivo CSV

Nesta tela você pode novamente organizar o que irá aparecer no seu relatório, além de conseguir alterar a sua ordem.

Clicando no botão você consegue indicar em qual local deseja salvar o seu arquivo.

• 6° Passo – Arquivo à exportar

Nesta janela você consegue indicar em qual local será salvo seu arquivo (no meu caso, selecionei a área de trabalho) além de conseguir alterar o NOME do arquivo.

Após concluir todas as solicitações, clique em SALVAR.

• 7° Passo – Exportar arquivo CSV

Estando tudo correto nos passos anteriores, basta nesta tela clicar em ACEITAR.

Após isso, será gerado o seu excel no local que foi indicado.

• 8° Passo – Abrindo o relatório em excel

Vá até o local na qual salvou seu arquivo (no meu caso, área de trabalho) e basta abrí-lo se já tiver configurado para abrir CSV no Excel.

Caso o windows não tenha reconhecido como um arquivo do Excel, clique com o botão direito e entre em propriedades para associar ao Excel.

O post Como exportar para o Excel conteúdo da Janela Lista? apareceu primeiro em MULTIPLUS.

Primeiro, acessamos ARQUIVO, selecionamos “Imprimir” e clicamos em “Imprimir relatório…” para selecionarmos o modelo de relatório

Selecione o modelo de relatório e clique em “Editar modelo”

Como no nosso exemplo, vamos inserir nossa mensagem na folha de rosto do relatório, acessamos SEÇÕES e clicamos em “Fl.de.Rosto…Apêndice”

Caso seja necessário, devemos inserir mais algumas linhas para que o texto fique bem localizado na folha. Para isso, clicamos com o botão direito no título da seção que desejamos inserir o texto e clicamos em “Atributos de região…”

Inserimos o número de linhas que desejamos e clicamos em “Aceitar”

A interface do relatório ficará da seguinte maneira:

Com as linhas necessárias inseridas, utilizamos o botão Texto Constante para inserirmos nossa mensagem

Com o botão selecionado, abra a janela de texto em uma das linhas da região clicando e arrastando com o botão esquerdo do mouse

Na janela que será aberta, introduza a mensagem que será apresentada no relatório

Ao finalizar a inserção de textos:

Para inserirmos novas linhas, clicamos com o botão direito do mouse na região que queremos editar e clicamos em “Editar atributo multilinha…”

Nessa janela, selecionamos a opção “Número fixo de linhas” e indicamos quantas linhas vamos inserir, como na imagem abaixo:

Feitas as alterações, salve o modelo acessando ARQUIVO e clicando em “Salvar”

Gerando o relatório:

O post Qual o procedimento de criação de texto constante em um relatório? apareceu primeiro em MULTIPLUS.

apertando duas vezes no simbolo ”+”, vai ser aberto a pasta do capitulo, com isso coloque o cursor em cima do Ícone de criação e aperte o botão direito do mouse:

Indo em agregar linha de composição, ira abrir uma janela de criação de itens:

Na Criação de Itens, selecione para ser um subcapítulo, e insira os código, resumo e descrição:

Inserido as informações desejadas, aceite para inserir no orçamento:

Depois de aceitar, vai ser criado o seu subcapítulo:

O post Como criar SUB-PASTAS no orçamento? apareceu primeiro em MULTIPLUS.

Este procedimento funcionará para qualquer relatório que queira retirar do software ARQUIMEDES e transformá-lo em excel (xlsx)

Com o ARQUIMEDES aberto vá ao menu superior em:

• Arquivo > Imprimir > Imprimir Relatório

Abrirá a tela de seleção de relatório.

• O que foi selecionado na imagem abaixo é apenas para demonstração. Este procedimento serve para qualquer dos tipos existentes no ARQUIMEDES

• Ao clicar em IMPRIMIR caso você ainda não tenha configurado seus relatórios com: Dados, etc… O software irá solicitar este procedimento, como visto abaixo:

• Clicando em aceitar, você será direcionado para esta tela.

• Onde clicando no ícone



  você pode selecionar o local de salvamento da sua planilha.

• Selecionando o local de salvamento, o nome do arquivo e clicando em salvar, você voltará para a tela de Exportação em formato XLSX.

• Clicando em ACEITAR, automaticamente o excel irá abrir e você conseguirá visualizar o seu relatório assim como no exemplo abaixo:

O post Como Exportar o relatório para o Excel? apareceu primeiro em MULTIPLUS.

Para criar esse imposto, vamos clicar duas vezes em cima da célula para inserção de novos itens dessa composição.

Ao clicar duas vezes nessa célula será aberta a janela abaixo:

Nesta tela vamos habilitar a opção “Criar novo item”

Teremos a janela abaixo:

Agora teremos que configurar a criação do Imposto

Vamos habilitar a opção “% meios auxiliares”

O código do imposto seguirá a seguinte regra.

O imposto será sobre o material Chapa compensada resinada (espessura: 12,00 mm) que tem o código 03110.3.1.4, por tanto, o código do imposto será 03110.3.1.4%

Feito isso vamos só determinar agora a Descrição e o Resumo deste imposto, conforme imagem acima:

Ao clicar em aceitar o item de imposto está dentro da composição, e na coluna quantidade digite a porcentagem desejada.

O post Como criar imposto na composição pelo Recurso de Meio Auxiliares? apareceu primeiro em MULTIPLUS.

Após o download a coluna de código deve estar como texto para que o mesmo não seja convertido para um número no excel, por exemplo o código 00000414 não ser transformado para 414.

Selecione o conteúdo da planilha excel e dê um ctrl+c para copiar para a área de transferência do Windows.
Abra o Arquimedes e crie um novo orçamento, crie também um capítulo dentro do orçamento posicionando o cursor sobre a linha de inserção dentro deste capítulo.

Agora acesse o menu Árvore > Importar árvore completa a partir do formato CSV selecionando Área de transferência e clique em Aceitar.

Selecione a opção Empregar assistente para … conforme imagem abaixo e clique em Aceitar.

Na janela que se abre dê um nome para o esquema de importação para facilitar em futuras importações bastando selecionar o esquema que será criado.

Identifique o conteúdo das linhas indicando o Tipo de dados. No nosso caso indicaremos composição.

Na janela que se abre defina o conteúdo das colunas.

Neste exemplo vamos indicar que a Coluna A se tratam dos códigos, a Coluna B do resumo, Coluna C de unidade e Coluna D como preço.

Clique em Aceitar, caso apresente a mensagem abaixo

Clique em Sim para visualizar os dados inesperados

Neste caso se tratam das unidades que possuem mais de 5 caracteres, feche esta tela pois as unidades já se encontram definidas na Base SINAPI, para continuar com o processo de importação ative a opção Ignorar as linhas com erros pois o que nos interessa neste momento é a informação preço.

Clique em Aceitar e retornaremos a tela abaixo. Note que ainda temos 19 linhas com colunas indefinidas. Vamos definir o tipo de dado também como Composição.

Será aberta a tela para definirmos o que é cada coluna, vamos ignorar os dados da coluna C pois se tratam de texto que provavelmente tinham um “;” no meio da descrição do insumo separando o mesmo em outra coluna. Identifique as demais colunas e clique em Aceitar.

Ao retornar para a tela, agora que estamos com todas as linhas importadas da tabela excel identificadas no Arquimedes clique em Aceitar.

O processo de importação será iniciado.

Para agilizar o processo de importação de dados poderá ao invés de selecionar a planilha excel inteira logo no início, selecionar a cada 2000 linhas para realizar a importação.

Com os dados importados para o orçamento deixe a base SINAPI e o orçamento lado a lado, arraste um insumo do orçamento para a base SINAPI ativando em Referências externas a opção Manter referência a … (nome do arquivo orçamento) e clique em Aceitar.

Será aberto a mensagem informando que o item já existe na base, por isto é so fechar a tela e deletar o insumo copiado.

Na base SINAPI, acesse o menu Processos > Reconstruir Referências externas e clique em Aceitar.

Com isso criamos o vínculo do Arquivo orçamento que tem os preços novos com a Base de dados e podemos consultar se este vinculo foi realmente criado acessando o menu MOSTRAR > BD UTILIZADAS.

Verificado que o vinculo fora criado clique em Atualizar dados… ativando a opção Preços e clique em Aceitar.

Teremos então os preços da base SINAPI atualizados de acordo com a planilha importada do Site da Caixa.

O post Como atualizar os preços da base SINAPI da Caixa Econômica Federal? (para versões 2012 e anteriores) apareceu primeiro em MULTIPLUS.

Temos o relatório da seguinte forma

Primeiro, vamos acessar a janela de edição do modelo de relatório. Para isso, acesse ARQUIVO, selecione “Imprimir” e clique em “Imprimir relatório…”

Selecione o tipo de modelo que deseja fazer a edição e clique em “Editar modelo”

Com a página de edição do modelo aberta, acesse SEÇÕES e clique em “Máscara de página”

Na janela que se apresenta, clique com o botão direito na região “Cabeçalho Inferior da Página” e clique em “Atributos de região…”

Na janela que abrir, aumente o número de linhas visíveis para fazermos as alterações e clique em “Aceitar”

Teremos a seguinte situação:

Utilizando o botão Cursor para editar, mover ou redimensionar objetos diminua o tamanho das linhas para termos espaço para edição do nosso cabeçalho, como mostra a imagem abaixo:

Insira os dados que desejar no espaço vazio

Caso tenha dúvidas em inserir esses tipos de elementos, acesse a FAQ ARQUIMEDES REU04 – Como inserir LOGOTIPO no relatório no relatório para imagens e FAQ ARQUIMEDES REU05 – Como inserir CABEÇALHO e RODAPÉ no relatório para tipos de textos

Para salvar as alterações feitas, acesse ARQUIVO e clique em “Salvar”

Gerando o relatório:

O post Como inserir o logotipo e o cabeçalho apenas após a página de rosto? apareceu primeiro em MULTIPLUS.

Depois de verificar a questão do modo de edição, selecione qual insumo deseja alterar:

Ex: Vou utilizar ”Areia Media” que tem um valor de R$66,67

aperte duas vezes no valor, e quando ficar editável, mude o valor:

Vai começar a mudança desse item, em toda a base de preço:

Depois que carregar, vera que o valor foi atualizado por qual você informou, na composição e em todas as outras que usam este mesmo insumo:

O post Como modificar os itens de composição da Base de Dados? apareceu primeiro em MULTIPLUS.

Primeiro verifique as informações contidas nesta planilha Excel, se a mesma contém código, preço unitário e categoria.

Note que temos a coluna tipo. Para que o Arquimedes reconheça esta informação devemos então substituir as informações conforme abaixo:
Sem classificação = 0
Mão-de-obra = 1 Equipamento = 2
Material = 3

Editada esta informação TIPO, salve a planilha Excel como um arquivo CSV.

Abra o Arquimedes e a Base de dados que deseja atualizar com as informações desta planilha.

Pelo menu MOSTRAR > LISTA DE COMPOSIÇOES e depois pelo menu JANELA > MOSAICO VERTICAL teremos a visualização:

Acesse o menu LISTA > IMPORTAR DO FORMATO CSV

Na janela que se abre selecione o arquivo CSV clicando no icone de pasta, e selecione o arquivo Excel que havíamos editado anteriormente. Organize a sequencia das colunas de acordo com a sequencia que tínhamos na planilha. Se não tiver a informação desligue o campo como foi feito em Resumo pois só temos a descrição como podemos visualizar na segunda imagem seguinte.

Clique em ACEITAR e o processo de importação será iniciado, aguarde e teremos a tela:

Clique em Fechar e confirme clicando em SIM a substituição pelas novas informações desta tabela Excel.

Aguarde, o tempo de processamento dependerá do computador e do tamanho do arquivo que estiver trabalhando.

Ao término teremos a tela com o conteúdo lista preenchido e na janela árvore com o preço atualizado nos serviços concluindo assim a atualização dos preços pela tabela excel.

O post Atualizar preços por tabela Excel da SINAPI apareceu primeiro em MULTIPLUS.

A primeira seria puxar e arrastar o item, para realizar a função, deixe de modo vertical a visualização.

Indo no menu Janela>Modo Vertical.

Após isso já localize no base de preços, qual composição deseja copiar:

Agora segure e arraste o item desejado, fazendo isso vai abrir a seguinte janela:

Ao aceitar, vai ser incluído no seu orçamento:

Vai perceber que vai ter um ”X” vermelho, que esta atrelado a quantidade que está em branco.

Se colocarmos a quantidade na composição, vera que vai ficar tudo correto:

Outra opção para puxar a composição, é pelo método de copiar e colar.

Colocando o cursor em cima da composição desejada, aperte o botão direito do mouse> copiar:

Agora no orçamento aperte novamente o botão direito do mouse> Colar:

O post Como inserir o serviço do banco de dados no orçamento? apareceu primeiro em MULTIPLUS.

Clique duas vezes com o botão direito em cima da linha de inserção de itens de uma composição.

Na janela que se abre, selecione a opção Criar novo Item.

E preencher os campos para a criação do item BDI.

Ao dar Aceitar, será criado o item, basta colocar a porcentagem, por exemplo, 30%.

Digite 30 na coluna quantidade e de enter.

OBS: O código selecionado para essa opção foi o 0%, para que o BDI incida em todos os itens

O post Como criar um BDI como um Item no Arquimedes? apareceu primeiro em MULTIPLUS.

Para o nosso exemplo, vamos fazer a alteração no relatório Acompanhamento com detalhe (4 colunas). O mesmo se encontra no tipo de relatório Acompanhamento

Acesse ARQUIVO, selecione “Imprimir” e clique em “Imprimir relatório…”

Encontre o modelo de relatório que deseja alterar e clique em “Editar modelo”

Acesse SEÇÕES e clique em “Registros”

Acessamos novamente SEÇÕES e clicamos em “Novo diálogo…”

Primeiro, devemos inserir mais algumas linhas para a caixa de diálogo. Para isso, siga:

Com a opção ativa, clique com o botão direito do mouse na janela “Diálogo 1” e clique em “Atributos de região…”

Insira o número de linhas que desejar. No nosso exemplo, inserimos 3 novas linhas

Serão adicionadas linhas extras na linha “Diálogo 1”

Clique no ícone Etiqueta de texto fixo e insira uma caixa de texto no nosso diálogo. Para isso, clique com o botão esquerdo do mouse e arraste para o lado em uma das linhas de diálogo

Na janela “Atributos de etiqueta de texto” digite a mensagem que será apresentada e clique em “Aceitar”

Insira outra caixa de texto com o comando Etiqueta de texto fixo abaixo do texto que inserimos anteriormente

Na janela “Atributos de etiqueta de texto” insira o texto que será apresentado e clique em “Aceitar”

Por questões de estética, optei por deixar esse texto em negrito marcando a opção “Negrito”

Insira uma caixa de edição variável utilizando o botão Caixa de edição variável

Na janela que será aberta, selecione a opção “numCap” e clique em “Aceitar”

Feitas as inserções de campos de texto, acesse DADOS e clique em “Roteiro de inicialização…”

O roteiro de impressão do relatório será aberto

Insira uma nova linha depois de “END” utilizando a tecla ENTER e digite o seguinte comando: “DODIALOG(1,”Atenção”)“

O roteiro ficará da seguinte maneira:

Clique em “Aceitar” para finalizar a edição

Salve o modelo de relatório acessando ARQUIVO e clicando em “Salvar”

Gerando o relatório:

O post Como fazer a Impressão de relatório por capítulo? apareceu primeiro em MULTIPLUS.

Ao gerar o diagrama de tempo e atividade (diagrama gantt), você poderá exportar este arquivo do ARQUIMEDES para o Ms Project.

Os modelos para exportação são: XML ou MPX

Abra o Ms Project e entre em:

Colaborar > Opções de colaboração > Segurança

Em Formatos herdados escolha 3° opção Permitir carregar arquivos com formato herdado ou não padrão.

Ao abrir o arquivo gerado pelo ARQUIMEDES no MS-Project, não será apresentado mais a mensagem:

 “Você está tentando abrir um arquivo salvo em formato antigo. As configurações não permitem a abertura de arquivos salvos em formato antigo”.

O post Como abrir planejamento do Arquimedes no MS-Project? apareceu primeiro em MULTIPLUS.
