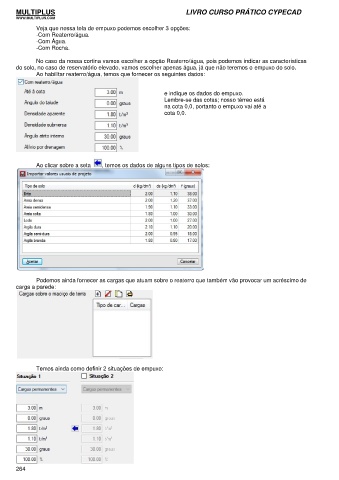

Veja que nessa tela de empuxo podemos escolher 3 opções:
-Com Reaterro/água.
-Com Água.
-Com Rocha.

No caso da nossa cortina vamos escolher a opção Reaterro/água, pois podemos indicar as características
do solo, no caso de reservatório elevado, vamos escolher apenas água, já que não teremos o empuxo do solo.
Ao habilitar reaterro/água, temos que fornecer os seguintes dados:

e indique os dados do empuxo.
Lembre-se das cotas; nosso térreo está
na cota 0,0, portanto o empuxo vai até a
cota 0,0.

Ao clicar sobre a seta , temos os dados de alguns tipos de solos:

Podemos ainda fornecer as cargas que atuam sobre o reaterro que também vão provocar um acréscimo de
carga a parede:

Temos ainda como definir 2 situações de empuxo:
