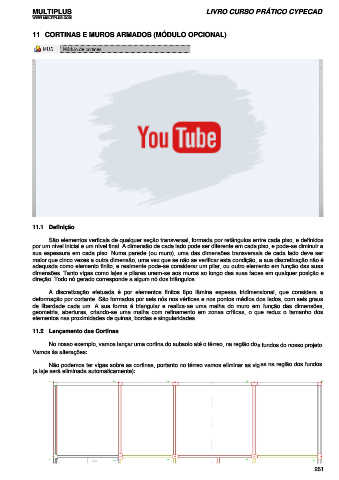

11 CORTINAS E MUROS ARMADOS (MÓDULO OPCIONAL)

11.1 Definição

São elementos verticais de qualquer seção transversal, formada por retângulos entre cada piso, e definidos
por um nível inicial e um nível final. A dimensão de cada lado pode ser diferente em cada piso, e pode-se diminuir a
sua espessura em cada piso. Numa parede (ou muro), uma das dimensões transversais de cada lado deve ser
maior que cinco vezes a outra dimensão, uma vez que se não se verificar esta condição, a sua discretização não é
adequada como elemento finito, e realmente pode-se considerar um pilar, ou outro elemento em função das suas
dimensões. Tanto vigas como lajes e pilares unem-se aos muros ao longo das suas faces em qualquer posição e
direção. Todo nó gerado corresponde a algum nó dos triângulos.

A discretização efetuada é por elementos finitos tipo lâmina espessa tridimensional, que considera a
deformação por cortante. São formados por seis nós nos vértices e nos pontos médios dos lados, com seis graus
de liberdade cada um. A sua forma é triangular e realiza-se uma malha do muro em função das dimensões,
geometria, aberturas, criando-se uma malha com refinamento em zonas críticas, o que reduz o tamanho dos
elementos nas proximidades de quinas, bordas e singularidades.

11.2 Lançamento das Cortinas

No nosso exemplo, vamos lançar uma cortina do subsolo até o térreo, na região dos fundos do nosso projeto.
Vamos às alterações:

Não podemos ter vigas sobre as cortinas, portanto no térreo vamos eliminar as vigas na região dos fundos.
(a laje será eliminada automaticamente):
