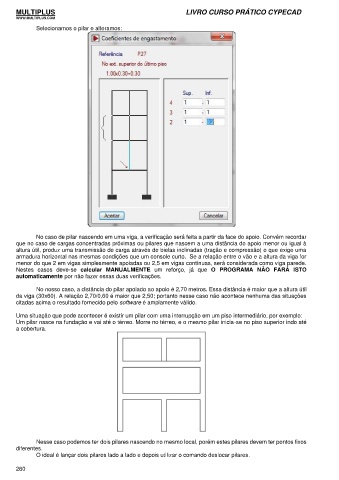

Selecionamos o pilar e alteramos:

No caso de pilar nascendo em uma viga, a verificação será feita a partir da face do apoio. Convém recordar
que no caso de cargas concentradas próximas ou pilares que nascem a uma distância do apoio menor ou igual à
altura útil, produz uma transmissão de carga através de bielas inclinadas (tração e compressão) o que exige uma
armadura horizontal nas mesmas condições que um console curto. Se a relação entre o vão e a altura da viga for
menor do que 2 em vigas simplesmente apoiadas ou 2,5 em vigas contínuas, será considerada como viga parede.
Nestes casos deve-se calcular MANUALMENTE um reforço, já que O PROGRAMA NÃO FARÁ ISTO
automaticamente por não fazer essas duas verificações.

No nosso caso, a distância do pilar apoiado ao apoio é 2,70 metros. Essa distância é maior que a altura útil
da viga (30x60). A relação 2,70/0,60 é maior que 2,50; portanto nesse caso não acontece nenhuma das situações
citadas acima o resultado fornecido pelo software é amplamente válido.

Uma situação que pode acontecer é existir um pilar com uma interrupção em um piso intermediário, por exemplo:
Um pilar nasce na fundação e vai até o térreo. Morre no térreo, e o mesmo pilar inicia-se no piso superior indo até
a cobertura.

Nesse caso podemos ter dois pilares nascendo no mesmo local, porém estes pilares devem ter pontos fixos
diferentes.
O ideal é lançar dois pilares lado a lado e depois utilizar o comando deslocar pilares.

260
