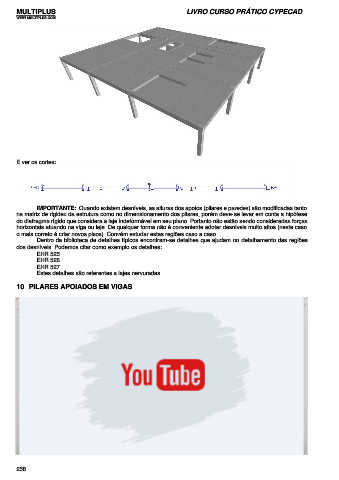

Page 276 - Livro Curso Prático do CYPECAD

MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM

E ver os cortes:

IMPORTANTE: Quando existem desníveis, as alturas dos apoios (pilares e paredes) são modificadas tanto
na matriz de rigidez da estrutura como no dimensionamento dos pilares, porém deve-se levar em conta a hipótese
do diafragma rígido que considera a laje indeformável em seu plano. Portanto não estão sendo consideradas forças
horizontais atuando na viga ou laje. De qualquer forma não é conveniente adotar desníveis muito altos (neste caso
o mais correto é criar novos pisos). Convém estudar estas regiões caso a caso.
Dentro da biblioteca de detalhes típicos encontram-se detalhes que ajudam no detalhamento das regiões
dos desníveis. Podemos citar como exemplo os detalhes:
EHR 525
EHR 526
EHR 527
Estes detalhes são referentes a lajes nervuradas.

10 PILARES APOIADOS EM VIGAS

258
