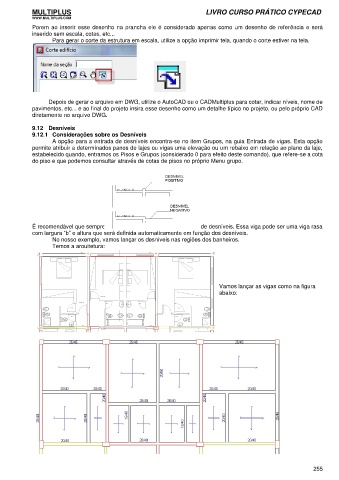

Porem ao inserir esse desenho na prancha ele é considerado apenas como um desenho de referência e será
inserido sem escala, cotas, etc...
Para gerar o corte da estrutura em escala, utilize a opção imprimir tela, quando o corte estiver na tela.

Depois de gerar o arquivo em DWG, utilize o AutoCAD ou o CADMultiplus para cotar, indicar níveis, nome de
pavimentos, etc... e ao final do projeto insira esse desenho como um detalhe típico no projeto, ou pelo próprio CAD
diretamente no arquivo DWG.

9.12 Desníveis
9.12.1 Considerações sobre os Desníveis
A opção para a entrada de desníveis encontra-se no item Grupos, na guia Entrada de vigas. Esta opção
permite atribuir a determinados panos de lajes ou vigas uma elevação ou um rebaixo em relação ao plano da laje,
estabelecido quando, entramos os Pisos e Grupos (considerado 0 para efeito deste comando), que refere-se a cota
do piso e que podemos consultar através de cotas de pisos no próprio Menu grupo.

É recomendável que sempre exista uma viga limitando as regiões de desníveis. Essa viga pode ser uma viga rasa
com largura “b” e altura que será definida automaticamente em função dos desníveis.
No nosso exemplo, vamos lançar os desníveis nas regiões dos banheiros.
Temos a arquitetura:

Vamos lançar as vigas como na figura
abaixo:
