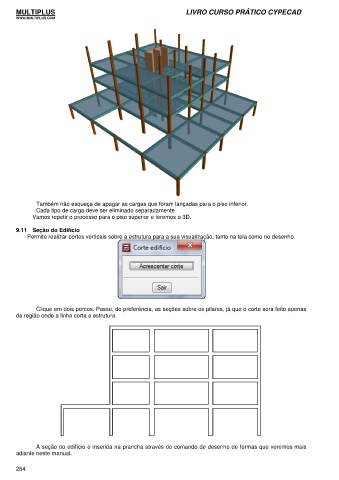

Também não esqueça de apagar as cargas que foram lançadas para o piso inferior.
Cada tipo de carga deve ser eliminado separadamente.
Vamos repetir o processo para o piso superior e teremos o 3D.

9.11 Seção do Edifício
Permite realizar cortes verticais sobre a estrutura para a sua visualização, tanto na tela como no desenho.

Clique em dois pontos. Passe, de preferência, as seções sobre os pilares, já que o corte será feito apenas
da região onde a linha corta a estrutura.

A seção do edifício é inserida na prancha através do comando de desenho de formas que veremos mais
adiante neste manual.

254
