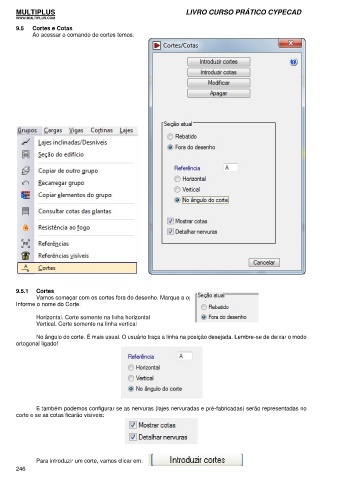

9.5 Cortes e Cotas
Ao acessar o comando de cortes temos:
9.5.1 Cortes
Vamos começar com os cortes fora do desenho. Marque a opção:
Informe o nome do Corte.
Horizontal. Corte somente na linha horizontal
Vertical. Corte somente na linha vertical
No ângulo do corte. É mais usual. O usuário traça a linha na posição desejada. Lembre-se de deixar o modo
ortogonal ligado!
E também podemos configurar se as nervuras (lajes nervuradas e pré-fabricadas) serão representadas no
corte e se as cotas ficarão visíveis:
Para introduzir um corte, vamos clicar em:
