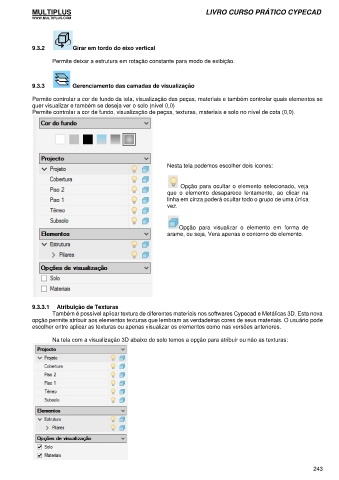

9.3.2 Girar em tordo do eixo vertical

Permite deixar a estrutura em rotação constante para modo de exibição.

9.3.3 Gerenciamento das camadas de visualização

Permite controlar a cor de fundo da tela, visualização das peças, materiais e também controlar quais elementos se
quer visualizar e também se deseja ver o solo (nível 0,0)
Permite controlar a cor de fundo, visualização de peças, texturas, materiais e solo no nível de cota (0,0).

Nesta tela podemos escolher dois ícones:

Opção para ocultar o elemento selecionado, veja
que o elemento desaparece lentamente, ao clicar na
linha em cinza poderá ocultar todo o grupo de uma única
vez.

Opção para visualizar o elemento em forma de
arame, ou seja, Vera apenas o contorno do elemento.

9.3.3.1 Atribuição de Texturas
Também é possível aplicar textura de diferentes materiais nos softwares Cypecad e Metálicas 3D. Esta nova
opção permite atribuir aos elementos texturas que lembram as verdadeiras cores de seus materiais. O usuário pode
escolher entre aplicar as texturas ou apenas visualizar os elementos como nas versões anteriores.

Na tela com a visualização 3D abaixo do solo temos a opção para atribuir ou não as texturas:

243
