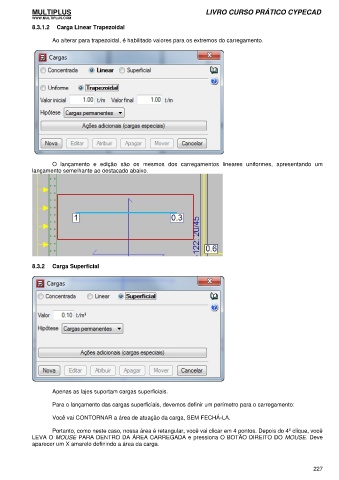

8.3.1.2 Carga Linear Trapezoidal
Ao alterar para trapezoidal, é habilitado valores para os extremos do carregamento.
O lançamento e edição são os mesmos dos carregamentos lineares uniformes, apresentando um
lançamento semelhante ao destacado abaixo.
8.3.2 Carga Superficial
Apenas as lajes suportam cargas superficiais.
Para o lançamento das cargas superficiais, devemos definir um perímetro para o carregamento:
Você vai CONTORNAR a área de atuação da carga, SEM FECHÁ-LA.
Portanto, como neste caso, nossa área é retangular, você vai clicar em 4 pontos. Depois do 4º clique, você
LEVA O MOUSE PARA DENTRO DA ÁREA CARREGADA e pressiona O BOTÃO DIREITO DO MOUSE. Deve
aparecer um X amarelo definindo a área da carga.
