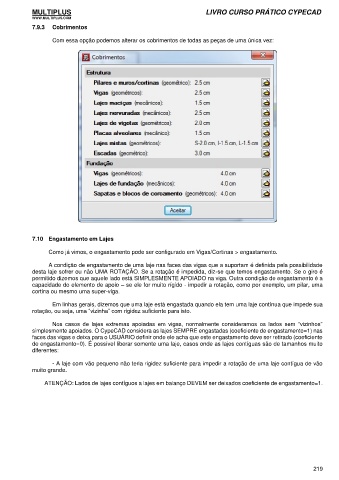

7.9.3 Cobrimentos

Com essa opção podemos alterar os cobrimentos de todas as peças de uma única vez:

7.10 Engastamento em Lajes

Como já vimos, o engastamento pode ser configurado em Vigas/Cortinas > engastamento.

A condição de engastamento de uma laje nas faces das vigas que a suportam é definida pela possibilidade
desta laje sofrer ou não UMA ROTAÇÃO. Se a rotação é impedida, diz-se que temos engastamento. Se o giro é
permitido dizemos que aquele lado está SIMPLESMENTE APOIADO na viga. Outra condição de engastamento é a
capacidade do elemento de apoio – se ele for muito rígido - impedir a rotação, como por exemplo, um pilar, uma
cortina ou mesmo uma super-viga.

Em linhas gerais, dizemos que uma laje está engastada quando ela tem uma laje contínua que impede sua
rotação, ou seja, uma “vizinha” com rigidez suficiente para isto.

Nos casos de lajes extremas apoiadas em vigas, normalmente consideramos os lados sem “vizinhos”
simplesmente apoiados. O CypeCAD considera as lajes SEMPRE engastadas (coeficiente de engastamento=1) nas
faces das vigas e deixa para o USUÁRIO definir onde ele acha que este engastamento deve ser retirado (coeficiente
de engastamento=0). É possível liberar somente uma laje, casos onde as lajes contíguas são de tamanhos muito
diferentes:

- A laje com vão pequeno não teria rigidez suficiente para impedir a rotação de uma laje contígua de vão
muito grande.

ATENÇÃO: Lados de lajes contíguos a lajes em balanço DEVEM ser deixados coeficiente de engastamento=1.

219
