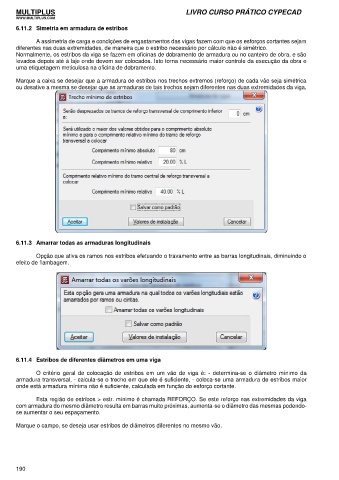

6.11.2 Simetria em armadura de estribos

A assimetria de carga e condições de engastamentos das vigas fazem com que os esforços cortantes sejam
diferentes nas duas extremidades, de maneira que o estribo necessário por cálculo não é simétrico.
Normalmente, os estribos da viga se fazem em oficinas de dobramento de armadura ou no canteiro de obra, e são
levados depois até à laje onde devem ser colocados. Isto torna necessário maior controle da execução da obra e
uma etiquetagem meticulosa na oficina de dobramento.

Marque a caixa se desejar que a armadura de estribos nos trechos extremos (reforço) de cada vão seja simétrica
ou desative a mesma se desejar que as armaduras de tais trechos sejam diferentes nas duas extremidades da viga.

6.11.3 Amarrar todas as armaduras longitudinais

Opção que ativa os ramos nos estribos efetuando o travamento entre as barras longitudinais, diminuindo o
efeito de flambagem.

6.11.4 Estribos de diferentes diâmetros em uma viga

O critério geral de colocação de estribos em um vão de viga é: - determina-se o diâmetro mínimo da
armadura transversal, - calcula-se o trecho em que ele é suficiente, - coloca-se uma armadura de estribos maior
onde está armadura mínima não é suficiente, calculada em função do esforço cortante.

Esta região de estribos > estr. mínimo é chamada REFORÇO. Se este reforço nas extremidades da viga
com armadura do mesmo diâmetro resulta em barras muito próximas, aumenta-se o diâmetro das mesmas podendo-
se aumentar o seu espaçamento.

Marque o campo, se deseja usar estribos de diâmetros diferentes no mesmo vão.

190
