O post Como atribui a área de contribuição pluvial? apareceu primeiro em MULTIPLUS.

O post Como alterar o padrão de fonte dos softwares de linha Pro apareceu primeiro em MULTIPLUS.

Da mesma forma que no CAD, o PRO-Saneamento também tem atalhos para executar comandos, por exemplo, comando “LINE” possui o atalho na Linha de Comandos como a letra “L”, mas diferente do CAD, o PRO-Saneamento não cria estes atalhos por natureza, sendo necessário configurar estes atalhos.

Para isto, acesse “Configurações” na barra de ferramentas

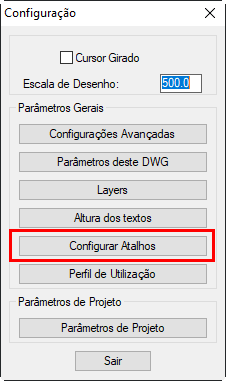

Em seguida acesse “Configurar Atalhos”:

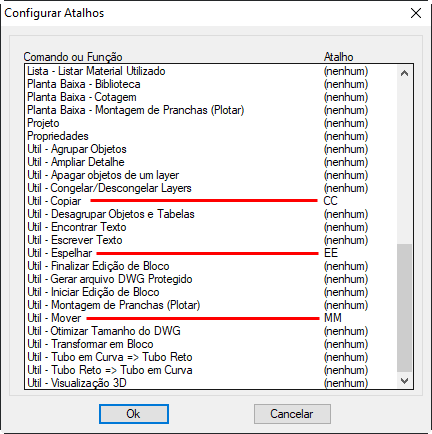

Será aberto a tela para configurar os atalhos conforme as funções do programa, você notará que alguns já estão configurados, como por exemplo “EE” para Espelhar, “MM” para Mover e “CC” para copiar.

Para configurar o atalho, basta clicar em qualquer comando apresentado e definir um atalho que desejar.

No exemplo, podemos configurar um atalho “IT” para iniciar o comando “Inserir Tubulação” sem precisar acessar a barra de ferramentas:

O post Como criar Atalhos/Comandos para as ferramentas do PRO-Saneamento?  apareceu primeiro em MULTIPLUS.

Abra a propriedades de um ponto/nó através do comando “propriedades de tubos e conexões” selecione o ponto. Faça as devidas modificações através da janela “Dimensões(m)”.

Outra opção (todos): Selecione todas as conexões:

Clique duas vezes no botão esquerdo do mause (2X), será apresentado a janela:

Clique em “alterar os pontos” e será apresentado a mesma janela de “propriedades do ponto”.

Em Filtrar a seleção (utilizar 1 filtro), o software possibilita realizar filtros, como, apenas poços de visita com dimensão maior/menor que “x”, cota, conforme a listagem na imagem abaixo.

Para alterar a representação da conexão, se faz através da alteração de escalas.

Em configurações do Pro-Saneamento, Escala do desenho, insira um valor, para eu possa ser representado na conexão.

Retorne a propriedades do ponto (clicando sobre um ponto, selecionando todos ou utilizando filtros, conforme apresentado anteriormente) e marque a ‘caixinha’ atualizar ou trocar símbolo.

Clique em Atualizar.

O post Como alterar o diâmetro dos poços de visita já lançados? apareceu primeiro em MULTIPLUS.

Para alterar a cor da flecha, você deve alterar nos Layers do próprio software, vá em “Configuração” >> “Layers” >> “Indicação do Fluxo” >> “Editar cor” >> “Modificar” >> “ok” >> ao gerar as indicações novamente, estarão com a cor alterada.

O post Como aumentar o tamanho e a cor da seta de indicação de fluxo? apareceu primeiro em MULTIPLUS.

Como trabalhar em um projeto de drenagem com mais de uma rede?

Como trabalhar com um projeto de águas pluviais com mais de 1 rede de drenagem existente?

Dentro do PRO SANEAMENTO é possível trabalhar com mais de 1 rede de drenagem em um mesmo projeto pluvial, ou seja, mais de 1 ponto de deságue.

COMO TRABALHAR COM MAIS DE 1 PONTO DE DESÁGUE

Ao utilizar o comando de dimensionamento:

Marque utilize o comando de gerar a planilha de malhas, conforme imagem 1.

Nisso o software irá lhe questionar se deseja verificar se há erros no projeto e em sequência ele irá gerar para você, caso não exista nada de incorreto, a Planilha de Malha.

Na tela de dados, marque a caixa

Agora selecione a parte do projeto que deseja calcular, abaixo um exemplo:

O post DRENAGEM COM MAIS DE 1 PONTO DE DESÁGUE apareceu primeiro em MULTIPLUS.

No caso do PRO SANEAMENTO este erro ocorre normalmente no PRE DIMENSIONAMENTO DE TUBOS, onde por exemplo, os coeficientes de escoamento encontram-se zerado.

Imagem 1 – Boca de lobo sem as propriedades de coeficiente de escoamento

EXEMPLO

Caso utilize o comando de , em dimensionamento, com o campo de Coeficiente de Escoamento zerado como na imagem 1, o software irá acusar que existe algo sendo dividido por zero, conforme imagem 2.

Imagem 2 – Erro divide by zerado após selecionar a opção de Pré-Dimensionar Tubos.

SOLUÇÃO

Será necessário verificar todos os pontos inseridos em seu projeto e aferir se há um que está com os coeficientes zerados.

Esta analise é de responsabilidade do projetista que está a frente do projeto, lembrando que o software é apenas uma calculadora onde o resultado será de acordo com os dados inseridos.

O post ERRO DIVIDE BY ZERO apareceu primeiro em MULTIPLUS.

Clique em CONFIGURAÇÕES > PARÂMETROS DE PROJETO

No campo abaixo indique a altura para o tubo de queda.

O post Como faço para configurar a altura para a inserção automática do tubo de queda? apareceu primeiro em MULTIPLUS.

Clique em Editar Materiais

Clique em Adicionar Material para cadastrar um novo material ou selecione o material e logo abaixo clique em Adicionar diâmetro para cadastrar um novo diâmetro dentro da categoria de material escolhida.

Se clicou em Adicionar Material, entre com o nome dele e depois em OK.

Nessa nova categoria de material cadastre os diâmetros clicando em Adicionar diâmetro. Em Refêrencia informa-se o diâmetro nominal como está no catálogo do fabricante (DN) e logo abaixo as dimensões reais de fabricação quanto ao diâmetro interno e externo.

Realizado o cadastro, do material e diâmetro poderá agora realizar o cadastro do tubo clicando em Tubos: Criar

Selecione o material cadastrado anteriormente

Indique a forma de listagem para quantificar o tubo as caracteristicas de rugosidade e coef. de velocidade e adicione os diâmetros cadastrados anteriormente.

Após os passos acima poderá encontrar este material em Inserir tubulação.

O post Como cadastrar novo material e diâmetros no PRO-Saneamento apareceu primeiro em MULTIPLUS.

Caso ao gerar as Planilhas da Malha em Esgoto ou Pluvial ou qualquer outra planilha você percebe que as casas decimais estão multiplicadas, faça a configuração abaixo:

Acesse o Painel de Controle do seu computador.

Na caixa de pesquisa ao lado do botão Iniciar na barra de tarefas, digite painel de controle. Selecione Painel de Controle na lista de resultados.

Clique em ALTERAR FORMATOS DE DATA, HORA OU NÚMERO.

Na janela que se abre clique em CONFIGURAÇÕES ADICIONAIS.

E deixe conforme a imagem abaixo as suas configurações.

Uma outra dica que pode ser importante está dentro do próprio PRO Saneamento, caso seu Excel esteja com as fórmulas em inglês, não esqueça de habilitar na janela de VERIFICAÇÃO E DIMENSIONAMENTO a opção FÓRMULAS DO EXCEL EM INGLÊS antes de gerar Planilha da Malha ou qualquer outro cálculo.

O post Configurações recomendadas de formato de números do WINDOWS para o PRO Saneamento. apareceu primeiro em MULTIPLUS.

O post Diferença do PRO-Saneamento com o Redes Urbanas apareceu primeiro em MULTIPLUS.

Situação:

No PRO-Saneamento é possível verificar a rede de abastecimento de duas formas:

1°Caso – Conhecer a pressão inicial requerida para abastecimento dos pontos obedecendo as pressões mínima e máxima.

2° Caso – Conhecer as pressões disponíveis quando já se tem definido a pressão inicial.

Para o 1° caso, no Nó 1 não podemos configurar uma pressão em:

Rodando a verificação da rede de abastecimento de água pois os diâmetros de tubos já se encontram pré-definidos, deve-se indicar as pressões mínima e máxima na rede.

O PRO-Saneamento busca o nó de abastecimento mais desfavorável e aplica a pressão mínima.

Do nó mais desfavorável ao nó de abastecimento são calculadas as pressões em cada trecho apresentando então a pressão mínima requerida no nó 1 que é de 19,49mca
Para o 2.° caso, no nó 1 deve ser informado a pressão inicial existente.

Aplicado a pressão inicial na rede, efetuando a verificação da rede de abastecimento, os parâmetros de pressão mínima e máxima serão apenas parâmetros para avisar se algum trecho ficou acima ou abaixo das pressões indicadas.

O PRO-Saneamento a partir do Nó 1 virá calculando as pressões disponíveis nos próximos nós.

Resumindo: Se no nó 1 a pressão estiver zerada, o PRO-Saneamento nos informará a pressão mínima requerida para alimentação da rede. Se no nó 1 informar uma pressão inicial, o PRO-Saneamento nos informará as pressões disponíveis na rede.

O post Critérios de verificação em uma rede de abastecimento de água apareceu primeiro em MULTIPLUS.

Onde temos a possibilidade de escolher, na região de materiais, a opção PONTOS – ÁGUA:

Podemos inserir os tubos através da ferramenta INSERIR TUBOS:

Após a inserção dos elementos da rede podemos inserir a contribuição de cada ponto, assim como gerar os relatórios de dimensionamento e verificação.

Segue vídeo demonstrativo de como inserir a CONTRIBUIÇÃO PONTUAL:

Abaixo, video de dimensionamento e geração de relatorios

O post Rede de Abastecimento apareceu primeiro em MULTIPLUS.

Temos as seguintes opções:

Selecione INSERÇÃO AUTOMATIZADA e clique em continuar.

Será apresentado a janela abaixo

É possível realizar a inserção automática de uma rede de esgoto, através da determinação de alguns parâmetros básicos.

A inserção automatizada é possível, desde que no DWG já tenha determinado os seguintes parâmetros:

• Ter as linhas de cota Z da topografia, com elevação em Z;
• Ter o traçado da tubulação já inserido.

Em uma máquina que tenha o PRO-Saneamento já instalado, é possível consultar um arquivo de exemplo, neste arquivo há os itens citados acima. O arquivo de exemplo é o Inserção Automática.dwg, que está localizado em C:\pro_sane.

Segue vídeo mostrando como utilizar essa ferramenta:

O post 📽 Inserção Automatizada de uma Rede de Esgoto apareceu primeiro em MULTIPLUS.

Temos as seguintes opções:

Antes de plotar, é possível realizar a montagem das pranchas, através da ferramenta MOTAGEM DE PRANCHAS (PLOTAR).

Segue vídeo mostrando como utilizar essa ferramenta para configurar os layouts:

O post 📽 Montagem de Pranchas apareceu primeiro em MULTIPLUS.

Para cadastrar um novo tipo, siga as instruções do vídeo:

O post Como cadastrar uma nova simbologia apareceu primeiro em MULTIPLUS.

Algumas perguntas e sugestões:

1) como eu coloco as vazões mínimas, médias e máximas em uma rede de esgoto, para calcular a vazão domestica do poço ou da rede? Seria ali na contribuição Pontual? Pode me dar uma explicação de como o software irá calcular isso?. Eu vi num livro que existe os K’s, isso não deveria ser considerado no calculo? ou já é?
R: O programa trabalha com a vazão inicial e final de plano (mínima e máxima), é uma vazão pontual e pode ser calculada no botão Tabela da tela abaixo. Os valores dos campos abaixo são os valores finais, portanto é necessário multiplica-los aí pelos fatores K.

2) Onde eu coloco a Declividade máxima trativa?
R: O programa trabalha com a verificação da tensão trativa para verificação da declividade mínima e não a máxima. O comando abaixo faz este cálculo e atribui esta declividade para o projeto.

Clique sobre o menu DIMENSIONAMENTO >> CALCULAR DECLIVIDADE MINIMA

3) O software dimensiona tubos em curva? ou só retilíneos?
R: O programa trabalha com tubos retilíneos na realização dos cálculos, mas permite no desenho aplicar curvaturas na tubulação.

4) Se eu quero ligar minha rede de esgoto numa rede existente, devo somar a contribuição do ponto mais a existente?
R: Se a nova rede vai receber a rede existente é necessário informar a contribuição pontual (vide imagem abaixo) nas propriedades do poço que recebe a rede.

5) Porque a profundidade do ponto de água tem que ser zero? (No manual está escrito que devemos colocar zero, mas não explica o porquê)
R: Não precisa ser zero, mas tomar cuidado porque as profundidades serão consideradas na pressão estática do trecho.

6) Emissário de Recalque?
R: Não irá dimensionar este Emissário de Recalque e nem Estação Elevatória, porém é considerado no calculo, ou seja, podemos simular.

7) TQ, CP e DG, o que são?
Essa informação se encontra no livro de curso Prático do PRO-Saneamento, no final do capitulo 7.5.3 – Gerando planilha das malhas (Qi e Qf).
TQ = Tubo de Queda, CP = Contribuição Pontual e DG = Degrau (quando o tubo não está no fundo do poço).

8) Caso eu insira os PV’s, mas quando termino vejo que no lugar do primeiro PV era pra ser um TL, tem como eu substituir sem ter que apagar ele fazer de novo?
R: Para trocar o ponto ou poço é preciso que o tipo da conexão que deseja alterar esteja inserida no desenho, pois no comando é pedido que informe o tipo do poço que deseja que aquele poço se torne. Informado fará a alteração.

9) Tem como colocar poço no meio de uma linha?
R: Se Você quer dizer no meio de um tubo, pode inserir sim, seria um poço intermediário, se clicar no tubo, o PV vai capturar a cota Z do Tubo, clique em não para você informar a cota z do PV.

10) Tem como inserir conexões nas redes de abastecimento de água? Sim, as conexões podem ser desenhadas na rede, ao invés de utilizar ponto de água, insira a curva, ou tê, ou outra conexão desejada. Vale lembrar que as conexões na rede são para efeitos quantitativos, estes serão quantificados ao gerar a lista de materiais.

O post Dúvidas e respostas gerais sobre o PRO-Saneamento apareceu primeiro em MULTIPLUS.

Selecione o MATERIAL e o tipo de PONTO. Vamos selecionar a opção DIGITAR A COORDENADA Z, para a inserção da cota Z da face superior do poço:

Informe o tipo de projeto

Indique a localização do ponto no projeto e insira a cota Z em metros

Na janela que será aberta, indique a profundidade do poço e clique em ok

Na seguinte janela, clique em OK:

O primeiro ponto será inserido:

acesse a ferramenta INSERIR PONTOS novamente

Selecione o MATERIAL e o tipo de PONTO. Vamos selecionar a opção DIGITAR A COORDENADA Z, para a inserção da cota Z da face superior do poço:

Indique a localização do segundo ponto no projeto e insira a cota Z do mesmo

Na janela que será aberta, indique a profundidade do poço e clique em ok

Na seguinte janela, clique em OK:

O segundo ponto será inserido:

Agora é necessário inserir o tubo, para isso acesse a ferramenta INSERIR TUBOS:

Na seguinte janela, selecione o MATERIAL, o TUBO e o DIÂMETRO:

Faça a ligação entre eles e indique a cota Z inferior do poço de origem e do poço de destino e clique em ok

Note que o fluxo foi determinado de acordo com a inclinação:

Para alterar o sentido do fluxo acesse a ferramenta ESPECIFICAÇÃO DA TUBULAÇÃO:

Na linha de comandos do CAD serão apresentadas as seguintes opções. Vamos selecionar a opção FLUXO INVERSO, para isso basta digitar F e ENTER:

Clique sobre o tubo

E o fluxo será invertido:

Para verificar podemos gerar um perfil, acessando a ferramenta ASSISTENTE DE PROJETO:

Selecione a opção GERAR PERFIL e clique em continuar

Informe o ponto origem e destino e na janela que será aberta clique em OK:

Na janela que será aberta clique em OK novamente:

Na janela que será aberta clique em OK novamente:

E por fim, indique a localização do perfil no projeto:

O post Estação Elevatória em redes de saneamento apareceu primeiro em MULTIPLUS.

Deve checar se as curvas de níveis estão lançadas em Z ou se as mesmas estão em um plano. Para isto utilize a ferramenta do Autocad VIEW > 3D VIEW > FRONT

Visto que as curvas de níveis já estão em uma cota Z, voltamos a visualizar em TOP e acionamos a ferramenta “Assistente de projeto”

Para selecionar a opção DEFINIR CURVAS DE NÍVEL OU LINHAS DE COTA Z

Vamos selecionar manualmente os objetos, clique em OK e selecione as curvas de nível.

Se ao checar o desenho da topografia, as curvas de nível se encontrarem na cota Z, conforme exemplo abaixo:

Deverá atribuir uma cota Z (elevation) para as curvas de nível utilizando a ferramenta PROPERTIES do próprio AutoCAD.

E depois de atribuídos os Zs às curvas de nível, poderá utilizar a ferramenta DEFINIR CURVAS DE NÍVEL OU LINHAS DE COTA Z
Este procedimento é importante no caso de se desejar uma interpolação automática do PRO-Saneamento, ao inserir os poços de visita, por exemplo.
Download – TerrenoExemplo.dwg

O post Como fazer para reconhecer a topografia apareceu primeiro em MULTIPLUS.

Do N0 ao N2 existe uma ponta seca. Para simular isso, é necessário zerar a contribuição pontual do N0 e a vazão linear do tubo que interliga o N0 ao N1.

Do N0 ao N2 não é uma ponta seca, entretanto, a contribuição do N0 está zerada. Deve-se nesse caso, colocar toda a contribuição no N2 como uma contribuição pontual

O post Como simular uma ponta seca no Pro-Saneamento apareceu primeiro em MULTIPLUS.
