Da mesma forma que no CAD, o PRO-Hidráulica também tem atalhos para executar comandos, por exemplo, comando “LINE” possui o atalho na Linha de Comandos como a letra “L”, mas diferente do CAD, o PRO-Hidráulica não cria estes atalhos por natureza, sendo necessário configurar estes atalhos.

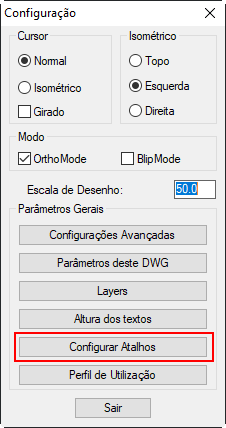

Para isto, acesse “Configurações” na barra de ferramentas

Em seguida acesse “Configurar Atalhos”:

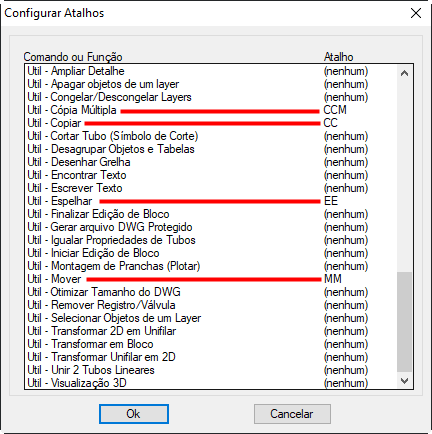

Será aberto a tela para configurar os atalhos conforme as funções do programa, você notará que alguns já estão configurados, como por exemplo “EE” para Espelhar, “MM” para Mover e “CC” para copiar.

Para configurar o atalho, basta clicar em qualquer comando apresentado e definir um atalho que desejar.

No exemplo, podemos configurar um atalho “IC” para iniciar o comando “Inserir Conexões” sem precisar acessar a barra de ferramentas:

O post Como criar Atalhos/Comandos para as ferramentas do PRO-Hidráulica?  apareceu primeiro em MULTIPLUS.

Após recebido o Arquivo IFC.

Procure no seu navegador de Internet por site que permite Converter IFC para DXF.

Localize o arquivo em extensão IFC. E salva em DXF.

E pronto, será possível abrir o projeto em arquivo DXF

Após realizar todo o detalhamento e dimensionamento de (Elétrica, Hidráulica e Ar-Condicionado) é possível exportar em IFC junto com a Modelagem em 3D recebido anteriormente.

O post Como converter arquivo IFC para DXF? apareceu primeiro em MULTIPLUS.

À partir da versão 20 do PRO HIDRAULICA foi adicionado novos recursos à exportação IFC.

Na interface REVIT®, podemos instalar o plugin do PRO-Hidraulica dentro do REVIT®, importar familias e associar aos elementos do PRO-Hidraulica ou exportar o template de famílias do PRO-Hidraulica para o REVIT®. Clicando em Configuração será aberto a tela com a opção Instalar App no Revit. Este plugin pode ser instalado no REVIT 2019 até o 2022.

No REVIT® podemos visualizar as ferramentas do PRO-Hidraulica para complementar o detalhamento da instalação hidro-sanitária.

Através do comando Exportar Tubulação para o REVIT conseguiremos visualizar a instalação completa, tubos e conexões em 3D dentro do REVIT, porem o mesmo também poderá ser feito, do REVIT para o Pro Hidraulica, como um fluxo de trabalho BIM.

Com isso será gerado o arquivo visualizado acima, rvtph, e será através dele que poderá concluir a importação do projeto para dentro do REVIT, caso complemente a instalação com elementos do tipo conexão dentro do Revit, poderá interligar estas conexões com a ferramenta Inserir tubulação na aba PRO-Hidráulica adicionada após a instalação do App.

A associação dos elementos do PRO-Hidraulica são correlacionados automaticamente aos elementos com famílias do revit através do nome, porém caso seja necessário associar a outro elemento de outra família, também é possível de se realizar manualmente no PRO-Hidraulica antes da exportação.

Todo o dimensionamento e detalhes das tubulações e conexões poderão visualizadas no projeto exportado para o REVIT®.

Todos os objetos do PRO-Hidraulica podem também ser quantificados no REVIT e com a ferramenta “Ajustar planilha” as colunas com valores zerados serão escondidas. Para facilitar a sobreposição de andares tipos também encontrará o comando para “Copiar pavimento”

Os detalhes típicos ou planilhas e outros desenhos gerados no PRO-Hidraulica podem ser exportados para o REVIT e serem inseridos no modelo através do plugin utilizando a opção “Importar Detalhe”.

Caso já tenha no REVIT suas próprias famílias de objetos hidraulicos, poderá exportar para serem utilizados na correlação dos objetos do PRO-Hidráulica.

O post EXPORTAÇÃO IFC (à partir da versão 20) apareceu primeiro em MULTIPLUS.

O post No PRO-Hidráulica é possível dimensionar a tubulação para piscinas? apareceu primeiro em MULTIPLUS.

O post 📽 Cadastro de Tubos e Conexões Agrupadas apareceu primeiro em MULTIPLUS.

Geralmente este erro ocorre quando não compatibilizamos a unidade da arquitetura com a unidade do PRO-Hidráulica que geralmente está em CENTIMETROS.

Para corrigir isto basta ir em CONFIGURAÇÕES > PARAMETROS DESTE DWG e mudar a UNIDADE para CENTIMETROS.

O post Conexão muito maior que a arquitetura apareceu primeiro em MULTIPLUS.

O post 📽 Cadastro de assistente de projetos apareceu primeiro em MULTIPLUS.

O post 📽 Utilização do Assistente de Projetos para Desenhos em Detalhado na Planta Baixa apareceu primeiro em MULTIPLUS.

O post 📽 Cadastro de conexões unifilar / detalhado / 3D apareceu primeiro em MULTIPLUS.

Crie o material e os diâmetros pela configuração avançada do pro-hidráulica.

Cliquem sobre o menu CONFIGURAÇÕES >> CONFIGURAÇÕES AVANÇADAS

Editar materiais

Crie um novo material e os diâmetros que deseja cadastrar

Depois cadastre a conexão Joelho 90° de 2”.

Para facilitar o cadastro, desenhe um dot ou lines ou circles para indicar o ponto de referência, desenhe as vistas que deseja trabalhar também, é importante que os mesmos sejam desenhados na cota Z=0. Neste exemplo vamos cadastrar 3 vistas. É importante que sejam desenhadas as linhas de referencia para Eixos o que proporcionará a inserção automática dos tubos, estas deverão ser desenhadas no layer LINHA_CENTRAL, já o contorno da conexão deve estar no layer 0.

Acesse as configurações avançadas de conexões e clique em criar.

Selecione o material e entre com o nome da conexão.

Indique a perda de carga.

Na janela abaixo vamos iniciar cadastrando a conexão em planta, detalhado de 200mm e clique no botão ADICIONAR

Será dado o aviso do desenho a ser selecionado.

Clique em OK, selecione o desenho em planta e tecle Enter para finalizar a seleção.

Indique o ponto de inserção

Indique a unidade do desenho

Teremos o retorno da janela abaixo para cadastrar as outras vistas se desejar. Deve realizar o mesmo procedimento para as outras vistas da conexão. Vamos cadastrar com a conexão em vista SOBE e clique em Adicionar.

Agora a vista que Desce

Cadastradas as vistas clique em OK e as mesmas sairão da tela.

IMPORTANTE: AS CONEXÕES DEVEM ESTAR DESENHADAS EM 2D EM UM LAYER 0 COM AS LINHAS DE EIXO PARA A INSERÇÃO AUTOMÁTICA DE TUBOS FUNCIONAR!

O post Cadastro de novas Conexões 2D apareceu primeiro em MULTIPLUS.

Descompactar o arquivo: PPR Polipropileno_3D.zip na pasta: \ProHidro\Dat\3D\PPR Polipropileno\
Apagar todos os arquivos da pasta: \ProHidro\Dat\PPR Polipropileno\
Descompactar o arquivo: PPR Polipropileno.zip na pasta: \ProHidro\Dat\PPR Polipropileno\
Clique nos Arquivos para fazer o download:

Nas instalações de versões posteriores a versão 10, este material é instalado automaticamente não sendo necessário o seu download.

O post Tubos e conexões AMANCO – PPR Polipropileno apareceu primeiro em MULTIPLUS.

Abaixo você encontra os links para download desses arquivos

Clique aqui para fazer o download das simbologias

Clique aqui para fazer o download da biblioteca

Com os dois arquivos baixados, clique com o botão direito em ambos e clique em “Extrair aqui” para fazer a extração

Com os arquivos descompactados, mova-os para a pasta de instalação do software, substituindo as pastas antigas

Acessando o software:

O post Biblioteca e simbologias de incêndio apareceu primeiro em MULTIPLUS.

Crie um arquivo de Excel com o prefixo PROHIDRO_ e o nome da sua tabela, como no exemplo abaixo

Após terminar a tabela, acesse o menu Excel e clique em “Salvar como”

Salve o arquivo com a extensão *.csv

Associando a planilha às peças no software

Com a planilha já configurada e salva na pasta correta, já podemos associá-la às peças do software. Para isso, acesse a ferramenta CONFIGRUAÇÃO

Clique em “Configurações Avançadas”

Na seção “Conexões”, clique em “Modificar”

Selecione a peça que deseja fazer a alteração. No nosso caso, vamos aplicar a tabela para a peça “Tê”

Com a página de modificações da peça aberta, clique em “Códigos”

Clique em “Orçamento e Hiperlink” na variação que deseja aplicar a tabela

Clique em “Adicionar”

Selecione a tabela que criamos anteriormente e clique em “Buscar na Base de Dados”

Selecione o item que representa a peça na sua tabela e clique em “Ok”

Clique em “Ok” em todas as janelas para que a alteração seja salva

Com o projeto finalizado, podemos gerar o orçamento sintético. Para isso, acesse a ferramente LISTAR MATERIAL UTILIZADO

Na janela de configuração da lista, marque a opção “Orçamento sintético” e selecione a tabela que criamos anteriormente

O post Criando nova tabela de preço para o orçamento sintético apareceu primeiro em MULTIPLUS.

Para editarmos esse arquivo, precisamos abri-lo utilizando o Bloco de Notas. Clique com o botão direito no arquivo e clique em “Abrir com…”

Selecione o Bloco de Notas e clique em “OK”

Será aberto o arquivo com os códigos das indicações de prumada

Insira o código da nova indicação, como na imagem abaixo

Abaixo estou deixando o código introduzido no nosso exemplo

(“FAQ PHU31 Ex.” “PHU31”)

Com as alterações concluídas, salve o arquivo acessando ARQUIVO e clicando em “Salvar”

Feche o arquivo e, ao acessar o software, clique na ferramenta PRUMADA, LEGENDA E 3D

Clique em “Indicar prumada”

No prompt do CAD:

Selecione a conexão ou um tubo clicando com o botão esquerdo do mouse

Note que a nossa indicação já está cadastrada no software

O post Como acrescentar outras indicações de prumada apareceu primeiro em MULTIPLUS.

Com a visualização do modo que você desejar, acesse TOOLS, selecione “New UCS” e clique em “View”

Note que os eixos do CAD foram atualizados. Agora apenas o eixo X Y estão selecionados

Acesse EDIT e clique em “Copy”

Selecione todo o projeto e tecle Enter

Acesse novamente VIEW, selecione “3D View” e clique em “Top”

Note que seu arquitetônico voltará a ser uma planta baixa, não mais um isométrico 3D

Acesse EDIT e clique em “Paste” (ou utilize o comando CTRL + V)

Posicionando o desenho no projeto, teremos as duas vistas, uma ao lado da outra

O post Como inserir 3D na planta apareceu primeiro em MULTIPLUS.

Importante: O procedimento de edição das linhas deve ser feito com o software FECHADO

Podemos editar ou adicionar novos tipos de linha. Para isso, devemos editar o arquivo prohidro.lin, localizado na pasta de instalação do software

Abra-o utilizando o bloco de notas, clicando com o botão direito no arquivo e clicando em “Abrir com…”

Selecione o bloco de notas e clique em “OK”

O arquivo de códigos das linhas será aberto

Podemos inserir algum código ou modificar um já existente. No nosso exemplo, vamos inserir o código abaixo:

Caso queira utilizar o código:

*GÁS, Tubo de Gás
A,.5,-.2,[“GAS”,STANDARD,S=.1,U=0.0,X=-0.1,Y=-.05],-.25

Feita a alteração, salve o arquivo acessando ARQUIVO e clicando em “Salvar”

Com o arquivo salvo, você já pode fechá-lo

Esses códigos podem ser retirados do arquivo acad.lin ou acadiso.lin (para AutoCAD) e icad.lin (para CADMultiplus) localizados na pasta de instalação dos softwares

Exemplo abaixo do acad.lin aberto com o bloco de notas:

Com as configurações feitas no prohidro.lin, podemos abrir o software e observar o novo tipo de linha

O post Como cadastrar novo tipo de linha para tubos apareceu primeiro em MULTIPLUS.

Clique com o botão direito nesse arquivo e clique em “Abrir com…”

Selecione o bloco de notas e clique em “OK”

O arquivo com os códigos das indicações será aberto

Você pode editar uma nova indicação ou criar uma nova. No nosso caso, vamos criar uma nova, como na imagem abaixo:

Código da indicação:

(“FAQPHU28” “Indicação FAQ PHU 28” 37 )

Acesse ARQUIVO e clique em “Salvar” para que as alterações sejam salvas no software

Com as alterações salvas, execute o software e acesse a ferramenta PRUMADA, LEGENDA E 3D

Clique em “Legendas Especiais”

Note que a indicação criada anteriormente já aparece no comando

O post Como personalizar as indicações das legendas especiais apareceu primeiro em MULTIPLUS.

Com layer “0”

Para definirmos como paredes do Software, acessamos o menu Planta Baixa

E clicamos em Definir Paredes

Teremos:

Dê OK e selecione os layers que deverá se tornar paredes

Confirme teclando Enter, e já pode verificar que as layes se transformaram em uma layer chamada PAREDES_2D, que o software ja entende como paredes

O post Definindo paredes apareceu primeiro em MULTIPLUS.

1-) Pelo menu superior do AutoCad, clicamos na opção Insert > Block, ou em alguns AutoCad clique Insert > Insert

2-) Na janela a seguir, clicamos em “Browse” para que possamos localizar o arquivo a ser importado;

3-) Localizado o arquivo, clicamos em “Open” que o mesmo será visualizado no campo “Name” da janela “Insert” assim como seu diretório em “Path” e também as opções de inserção, escala e rotação

OBS: Sempre habilitar a opção “EXPLODE” (Explodir Objeto) antes da importação para possibilitar a inserção de objetos na Planta Baixa.

4-) Clicando em “Ok” na janela anterior, na linha de comando do AutoCad, aparecerá a seguinte mensagem,: “Specify insert point for block” (Especifique o ponto de inserção para o bloco)

No qual devemos clicar em algum ponto interno da prancha para a inserção do Objeto (no caso, a Planta Baixa);

O post Importando Planta Baixa apareceu primeiro em MULTIPLUS.

Vamos começar o projeto a partir do zero, utilizando a planta baixa que está disponível no arquivo *.dwg

Para trabalharmos com a tubulação PEX, devermos transformar nossa planta baixa em isométrico. Para isso, siga:

Acesse a ferramenta PLANTA BAIXA

Clique em “Converter para Isométrico ou Vista”

Selecione a vista que deseja utilizar. Para o nosso caso, vamos utilizar a vista demarcada na imagem abaixo

Na mensagem que é apresentada, decida se você vai explodir os blocos ou não. No nosso caso, não vou explodir os blocos

Após tudo configurado, clique em “Ok”

Posicione o isométrico no CAD com o botão esquerdo do mouse

Utilizando o comando LINE do CAD, trace as linhas guia para, posteriormente, inserir as conexões

Posicione as conexões

Para fazer o reconhecimento dos pontos, acesse a ferramenta DIMENSIONAMENTO

Clique em “Água Fria/Quente (Rígida e PEX)”

No nosso exemplo, vamos começar com a água fria. Clique em “Água fria PEX”

Primeiro, devemos identificar os pontos de utilização. Para isso, clique em “Identificar os Pontos de Utilização”

Selecione a utilização do ponto, informe a quantidade de pontos e clique em “Identificar”

No prompt do CAD:

Clique na conexão que representa o(s) ponto)(s) de utilização selecionado anteriormente

Faça isso para todos os outros pontos de utilização do seu projeto

Com todos os pontos reconhecidos, precisamos traçar a tubulação. Para isso, acesse INSERIR TUBOS

Selecione a família de tubos “48-PEX Polietileno Reticulado Flexível”, selecione desenho do tubo “Unifilar” e clique em “Inserir”

Na barra de comando do AutoCad, pedirá o ponto de Origem e Destino. Segue imagem a baixo:

Depois pedirá o Ponto Intermediário

Insira o restante da tubulação

Para o dimensionamento da tubulação, acesse novamente a ferramenta DIMENSIONAMENTO

Clique em “Água Fria/Quente (Rígida e PEX)

Selecione o tipo de tubulação que você queira dimensionar. No nosso caso, vamos dimensionar a água fria. Clicamos em “Água Fria – PEX”

Clique em “Dimensionar a Tubulação”

A seguinte mensagem será apresentada:

Clique em “OK” e selecione apenas os tubos que deseja dimensionar. No nosso caso, vamos dimensionar apenas os tubos de água fria

Tecle “Enter” assim que todos os tubos estiverem selecionados

Selecione os tubos e conexões que deseja verificar. Selecionados, tecle Enter

No prompt do CAD:

Selecione a conexão e tecle Enter

Em seguida ele fará a verificação do caminhamento da tubulação. Tecle Enter até ele terminar de fazer o caminhamento

Coloque uma letra que identifique o Ponto de Partida

Clique em “Ok” para aplicar a indicação

Indique os dados para o dimensionamento, respeitando as unidades de medida que o software trabalha

Finalize exportando a tabela como desejar

O procedimento para o dimensionamento de água quente é o mesmo

O post Demonstração de projeto PEX apareceu primeiro em MULTIPLUS.

Indo no menu > Prumadas:

Ao abrir a janela, vai na opção ”Indicar Prumada”

Quando selecionado essa opção, vai ser solicitado para informar qual conexão deve ter a indicação, selecionando vai abrir a janela de indicação:

Configuramos a prumada e clicamos em ”Inserir”:

Posicione a indicação ao seu desejo:

Após posicionar de todas as prumadas, vamos voltar no menu de ”Legenda, Prumada e 3D”.

Indo na opção ”Gerar 3D das Prumadas”:

Vai abrir uma janela de Geração:

OBS.: Caso selecionarmos a opção “Gerar 3D de todo o desenho”, todo desenho que estiver contido na prancha com as indicações de prumada terão suas prumadas geradas em 3D, ou se preferirmos, selecionamos a opção “Gerar 3D de parte do desenho” e a seguir selecionamos somente o desenho a ter seu 3D gerado.

Clicando em “Continuar” teremos:

Devemos selecionar o que faz parte da criação do 3D

Seguindo com o procedimento, vai aparecer os layers que fazem parte da criação do 3D:

Clicando em “Continuar”, o software finalizará a operação. Agora veremos como visualizar este 3D

Podemos adicionar o comando ”Shade” do CAD, para uma melhor visualização

O post Gerando o 3D das Prumadas apareceu primeiro em MULTIPLUS.

Clique em “Configurações Avançadas”

Na janela de configurações avançadas, clique em “Editar Materiais”

Selecione o material desejado e clique em “Adicionar Diâmetro”

Insira os dados do tubo como a imagem abaixo e clique em “Ok”

Clicando em “Ok” o diâmetro do tubo será cadastrado

Clique em “Ok” para salvar as alterações

Com tudo configurado, precisamos adicionar essa nova variação no tubo. Para isso, acessamos novamente a ferramenta CONFIGURAÇÕES

Clique em “Configurações Avançadas”

Na seção “Tubos”, clique em “Modificar”

Selecione o material do qual você criou a variação anteriormente e clique em “Ok”

Com a janela de modificação do tubo, clique em “Adicionar >”

Selecione o diâmetro que acabamos de cadastrar e clique em “Ok”

Podemos notar que ele já está junto com as variações que já estavam cadastradas pelo padrão do software

Clique em “Ok” para finalizar

O post Como cadastrar novos diâmetros de tubo apareceu primeiro em MULTIPLUS.

Importante: O desenho precisa estar na mesma direção da imagem acima, na rotação 0º do CAD. O sentido do fluxo da água precisa estar na horizontal. O desenho também precisa estar na configuração de bloco do CAD. Para transformar o desenho em bloco, utilize o comando BLOCK

Com o desenho já configurado, podemos começar a criação da peça. Acesse a ferramenta CONFIGURAÇÕES

Clique em “Configurações avançadas”

Na janela que se abre, clique em “Editar materiais”

Na janela “Editar Materiais” clique em “Adicionar Material”

Obs.: Não é recomendável criar uma nova conexão dentro de algum material já existente do PRO-Hidráulica, pois pode haver erros de duplicação e de cadastramento, podendo corromper todo o material com suas conexões cadastradas

Dê um nome para o material e clique em “Ok”

A janela “Editar Materiais” será aberta novamente, dessa vez, com o material que acabamos de criar selecionado. Para começarmos, clicamos em “Adicionar diâmetro”

Configure o diâmetro da conexão

Adicione todas as variações de diâmetro que necessitar através desse comando

Com o material configurado, clique em “Ok” e acesse novamente a ferramenta CONFIGURAÇÕES

Clique em “Configurações avançadas”

Dessa vez, na seção “Conexões”, clicamos em “Criar”

Digite o nome, selecione o material que criamos anteriormente e se deseja utilizar a perda de carga padrão do software

Configure o tipo de desenho e clique em “Adicionar >”

Clique em “Ok” na mensagem que aparecer

No prompt do CAD:

Selecione a conexão e tecle “Enter”

No prompt do CAD:

Clique com o botão esquerdo no ponto de inserção da conexão. No nosso caso:

Selecione a unidade de medida que o desenho foi feito bem como a escala do mesmo

Informe o número de direções da conexão. No nosso caso, apenas 1 direção

Clique em “Ok” ao informar o número de direções da conexão

Ao confirmar a informação, uma mensagem será aberta:

Selecione as linhas que formam a direção da conexão, como nas imagens:

Ao selecionar, tecle “Enter”

E a conexão será criada:

Clique em “Ok” para finalizar a criação

Inserindo a conexão no desenho:

O post Como cadastrar um registro, válvula ou hidrante apareceu primeiro em MULTIPLUS.

Note a orientação de sentido da conexão. O Tê misturador com os registros deve ser cadastrado a zero graus, com a saída para baixo (-90graus)

Para iniciar a criação, acesse a ferramenta CONFIGURAÇÃO

Na janela que se abre, clique em “Configurações avançadas”

Na janela “Configurações avançadas”, na seção “Conexões”, clique em “Modificar”

Digite o nome e selecione o material da conexão. Nesse passo da criação da peça, além de indicarmos o nome e o material da mesma, indicamos se ela terá a perda de carga de materiais padrão do software. Nesse caso, vamos selecionar “Sim”

Clique em “Ok” para prosseguir

A janela de modificação da conexão será aberta

De início, precisamos dar os detalhes da conexão. Para o nosso caso:

• Código: Para uso de exemplo, vamos definir o código da peça como “CFAQPHU23”
• Vista: Nosso desenho está na vista “em Planta”. Você consegue adicionar desenhos com mais vistas como sobe, desce, lateral, etc.
• Tipo: Nosso desenho é Unifilar
• Diâmetro: No nosso exemplo, utilizaremos o diâmetro de 40mm para as três saídas do Tê

Com as todas as informações inseridas, em “Variações”, clicamos em “Adicionar >”

Clique em “Ok” na mensagem que será aberta

No prompt do CAD:

Selecione todo o desenho da conexão e tecle Enter para confirmar

No prompt do CAD:

Selecione o ponto de inserção da peça. É recomendável que você indique esse ponto sendo o meio da conexão

Indique a unidade que o desenho foi criado e clique em “Ok”

Indique a escala em que o desenho foi criado e clique em “Ok”

Indique o número de direções dessa peça. Para o caso de Tês, são 2 direções. As indique e clique em “Ok”

Ao aparecer a mensagem:

Clique em “Ok” e selecione as linhas da direção principal

Tecle Enter após selecionar as linhas de direção principal

Ao aparecer a mensagem:

Clique em “Ok” e selecione as linhas da direção secundária

Tecle Enter para finalizar a criação

Acessando a ferramenta INSERIR CONEXÃO:

O post Como cadastrar uma nova conexão unifilar apareceu primeiro em MULTIPLUS.

Para o desenho 3D, iremos configurar as opçoes de lançamento das conexões e tubulação.

Para conexões devemos deixar o Desenho **DETALHADO**, Vista em PLANTA

Para Tubos devemos deixar o Desenho **DETALHADO** , e o Modo **MANUAL**

Fazemos o lançamento de tubos e conexões do projeto:

Agora devemos transformar o 2D em 3D.

Para isso vamos no menu:

Caso deseje apagar a instalação em 2D, aperte em apagar.

Vai ser solicitado para selecionar o que deve se transformado em 3D

Podemos utilizar o comando SHADE, para uma melhor visualização do 3D.

O post 3D da Instalação de Água Fria apareceu primeiro em MULTIPLUS.

Depois de Criar / Abrir seu desenho, deve ir no menu PLANTA BAIXA> BIBLIOTECA> AVANÇADO

Vamos CRIAR UMA NOVA PASTA NA BIBLIOTECA

Depois de criar a pasta, vamos incluir o desenha nela

Escolhemos qual biblioteca vamos inserir:

Quando solicitados as informações de medida, devemos preencher

Finalizado a inserção!

O post Cadastro de itens na biblioteca apareceu primeiro em MULTIPLUS.

Já tendo uma simbologia, vamos no menu CONFIGURAÇÃO. CONFIGURAÇÃO AVANÇADA> CRIAR SIMBOLOGIA.

Escolhemos um nome para conexão, e também onde vai ser registrada

Apertando em OK, vai abrir a janela de configuração de cadastramento:

Indo em inserir vai ser solicitado para selecionar a simbologia, e o ponto de inserção:

Finalizando, aperte em OK.

Com isso já foi cadastrado a simbologia

O post Criando simbologia em planta para sprinklers apareceu primeiro em MULTIPLUS.

Podemos criar novos tipos ou diâmetros de tubos, ou modificar os ja existentes na biblioteca.

Indo em Criar Tubos:

Escolhemos qual material vamos utilizar.

OBS: caso não tenho o material desejado, deve pre-cadastrar.

Selecionado o Material, vamos ter as opções de criação:

Podemos entrar com um:

• Nome
• Nome dos layers que será criado quando o tubo for desenhado de modo detalhado ou unifilar.
• Em parâmetros podemos configurar a listagem quanto a sair no quantitativo em barras informando o comprimento comercial do tubo ou em metros lineares. Pode-se também indicar se o tubo é do tipo Ponta e ponta, ponta e bolsa ou bolsa e bolsa. Se for uma tubulação para instalações de água fria, quente, gás, incêndio deverá informar a Rugosidade e Coef. Velocidade para serem considerados nos cálculos hidráulicos.
• Em Diâmetros , poderá cadastrar a variação dos diâmetros do tubo.

Agora temos a segunda opção, onde podemos MODIFICAR, um TUBO já criado.

Escolhemos qual tubo vamos modificar:

Quando confirmado vai abrir uma janela de edição permitindo a alteração dos dados do tubo.

Teremos também a opção EXCLUIR que permitirá descadastrar o tubo do PRO-Hidráulica.

O post Como criar ou modificar os tubos apareceu primeiro em MULTIPLUS.

Descompactar o arquivo PROHIDRO.ZIP na pasta:

C: \PROHIDRO\

Clique Aqui para Download: {Prohidro.zip (190 kb )}

O post Escala das linhas desconfiguradas apareceu primeiro em MULTIPLUS.

Na janela “Cadastro de peças acessórias”, para adicionar uma nova pasta clique em “Criar Pasta”

Entrando na pasta será possível visualizar as peças existentes e cadastrar novas, clicando no botão “Adicionar Peça”

Após realizado o cadastro, é possível associar à um tubo ou conexão, acionando o comando “Propriedades de Tubos e Conexões”

Na janela de propriedades, clique no botão “Alterar Itens Acoplados” e poderá adicionar as peças acessórias

O post Cadastro de Peças Acessórias apareceu primeiro em MULTIPLUS.

Vá na ferramenta “Prumada, Legenda e 3D” e clique na opção “Gerar 3D do Isométrico”:

Na próxima tela clique em “Gerar 3D de parte do desenho” > “Continuar”:

Marque a opção “Tubulação Unifilar” > “Continuar”:

Aparecerá a seguinte mensagem:

Selecione toda a instalação em isométrico que deseja gerar o 3D e dê ENTER:

Depois de selecionada a instalação, o software pedirá para marcar a conexão inicial da rede:

No caso deste exemplo, o joelho de 90º:

Em seguida será pedido para que selecione a vista em que o isométrico se encontra:

Selecione a vista correspondente:

Na barra de comandos do CAD será solicitada a localização da conexão inicial (joelho de 90º) na PLANTA BAIXA:

Marque no desenho:

Indique a altura que se encontra essa conexão:

O software começará a gerar o 3D, e a cada conexão será pedido que marque no desenho o tubo na direção principal e secundária. Vá seguindo as instruções na barra de comandos até que toda a tubulação e conexões sejam lançadas:

Ao final do comando, terá a visualização em 3D unifilar:

Através da ferramenta “Prumada, Legenda e 3D”, execute o comando “Visualizar 3D Detalhado”:

Gerando o 3D detalhado, poderá aplicar o “Shade” do AutoCAD e teremos a visualização:

O post Gerando 3D do Isométrico apareceu primeiro em MULTIPLUS.
