O post Como conectar interruptores em pavimentos diferentes no mesmo dwg apareceu primeiro em MULTIPLUS.

O post Como acoplar simbologias no Pro-Elétrica apareceu primeiro em MULTIPLUS.

Interligação entre quadros de DWG´s diferentes

Interligação entre quadros de pavimentos diferentes em um mesmo DWG

O post Interligações entre quadros. apareceu primeiro em MULTIPLUS.

O post Atribuir interruptor em outro pavimento e em outro DWG apareceu primeiro em MULTIPLUS.

O post Gerando a legenda dos símbolos elétricos utilizados no desenho apareceu primeiro em MULTIPLUS.

Sim, você pode alterar o desenho dos simbolos do PRO-Elétrica, faça previamente no CAD a representação desejada e depois altere o desenho pelas opções em CONFIGURAÇÕES > CONFIGURAÇÕES AVANÇADAS.

Neste vídeo é apresentado como realizar a alteração do desenho do simbolo.

O post Personalizando a representação gráfica dos símbolos apareceu primeiro em MULTIPLUS.

O post Como alterar o tipo de cabo a utilizar para cada circuito de maneira mais prática. apareceu primeiro em MULTIPLUS.

O post Perfil de utilização apareceu primeiro em MULTIPLUS.

Para download do ZWCAD 2021 clique no link abaixo:

https://multiprojeto.com.br/downloads/CADS/ZWCAD_2021_SP2_Eng_Win_64bit.zip

O post Cadastro de símbolos no ZWCAD 2023 ao 2026 apareceu primeiro em MULTIPLUS.

O post Como alterar o padrão de fonte dos softwares de linha Pro apareceu primeiro em MULTIPLUS.

Da mesma forma que no CAD, o PRO-Elétrica também tem atalhos para executar comandos, por exemplo, comando “LINE” possui o atalho na Linha de Comandos como a letra “L”, mas diferente do CAD, o PRO-Elétrica não cria estes atalhos por natureza, sendo necessário configurar estes atalhos.

Para isto, acesse “Configurações” na barra de ferramentas

Em seguida acesse “Configurar Atalhos”:

Será aberto a tela para configurar os atalhos conforme as funções do programa, você notará que alguns já estão configurados, como por exemplo “EE” para Espelhar, “MM” para Mover e “CC” para copiar.

Para configurar o atalho, basta clicar em qualquer comando apresentado e definir um atalho que desejar.

No exemplo, podemos configurar um atalho “DF” para iniciar o comando “Dimensionamento da Fiação” sem precisar acessar a barra de ferramentas:

O post Como criar Atalhos/Comandos para as ferramentas do PRO-Elétrica?  apareceu primeiro em MULTIPLUS.

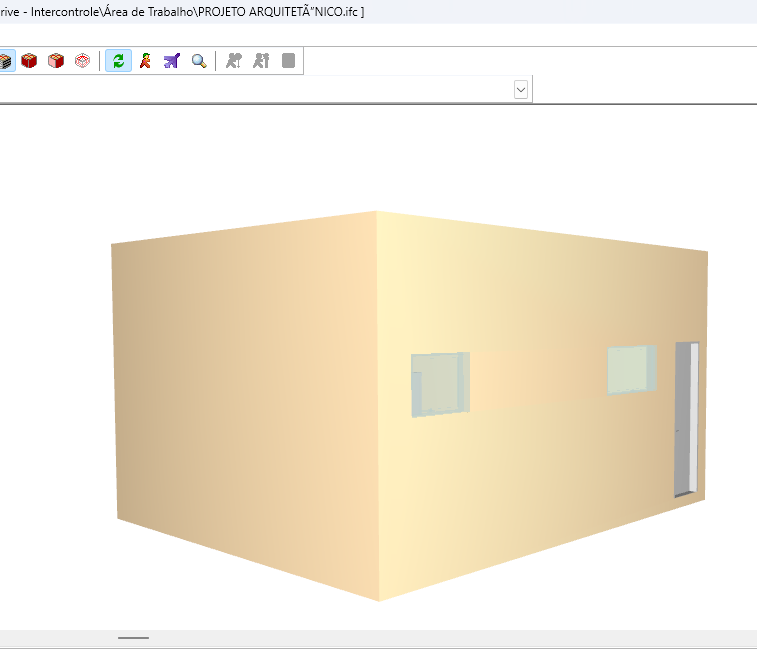

Após recebido o Arquivo IFC.

Procure no seu navegador de Internet por site que permite Converter IFC para DXF.

Localize o arquivo em extensão IFC. E salva em DXF.

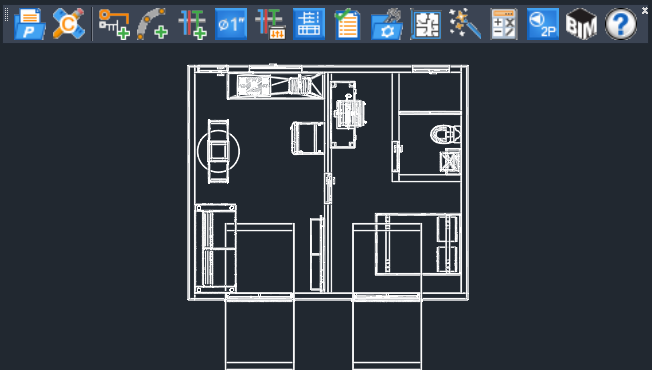

E pronto, será possível abrir o projeto em arquivo DXF

Após realizar todo o detalhamento e dimensionamento de (Elétrica, Hidráulica e Ar-Condicionado) é possível exportar em IFC junto com a Modelagem em 3D recebido anteriormente.

O post Como converter arquivo IFC para DXF? apareceu primeiro em MULTIPLUS.

Este erro ocorre quando os circuitos não estão devidamente atribuídos às simbologias de luminárias e tomadas que devem ser vinculadas a um quadro de distribuição.

Para iniciar a correção, selecione a extremidade de uma das setas vermelhas indicativas de erro e pressione a tecla Delete para removê-la.

Após a inserção de novas simbologias, tubulações ou alterações nas atribuições dos elementos do projeto, é fundamental atualizar a abrangência do quadro de distribuição.

Para isso, dê um duplo clique sobre o quadro, acesse a opção “Abrangência do Quadro” e selecione “Redefinir”. Em seguida, delimite a área correspondente ao quadro e pressione Enter para confirmar a nova abrangência.

O post Setas vermelhas permanecem após distribuição de simbologias ao quadro, redefinir abrangência – como resolver? apareceu primeiro em MULTIPLUS.

O post Transformar linha de chamada em múltiplas linhas. apareceu primeiro em MULTIPLUS.

Para a vinculação, acesse a configurações e em seguida configurações avançadas.

Continuando acesse o modificar em “símbolos”.

Acesse a edição da simbologia e o símbolo que deseja modificar, até entrar a tela com “Modificar Símbolo”. Em seguida escolhendo a variação do símbolo acessar a opção de “Listagem”.

Em “incluir a listagem de símbolo”, apertar em “Adicionar”, e assim já será visível a opção nova adicionada de “Vincular à base de Dados”, porém para habilitar a opção tem que buscar algum item da própria base de dados.

Ao buscar algum item a ser vinculado, a caixa ficará ativa para o item ser Vinculado, ao ser feito todo processo dar “Ok”, e gravar as alterações.

O post Vincular Listagem dos símbolos e tubulações à base de dados. apareceu primeiro em MULTIPLUS.

E após, abrirá a janela, onde devemos clicar em Indicar Eletrodutos:

Após selecionado “Indicar Eletrodutos”, já será possível indicar, mas antes de indicar, devemos clicar na aba CONFIGURAÇÕES. De acordo com a imagem:

E após nesta janela, devemos deixar selecionado “Inserir ao lado da Linha de chamada” ou “Inserir ao abaixo da Linha de chamada” você poderá escolher de acordo como deseja.

Após clicar em OK. Voltará para aba anterior, onde vamos (Selecionar vários = para abrir uma janela de seleção para vários eletrodutos).

Após, vamos selecionar o nosso projeto e confirmar com o botão direito ou Enter:

E então o software já dimensiona o diâmetro.

E para inserir na legenda de fiação, devemos clicar em Inserir Fiação:

Após, devemos selecionar: Indicar TODA Fiação com Legenda.

Vamos selecionar toda nossa tubulação:

E devemos posicionar o Quadro de Legenda:

E será gerado o Quadro da Legenda, com o diâmetro do eletroduto.

O post Indicar diâmetro dos eletrodutos na legenda da fiação apareceu primeiro em MULTIPLUS.

Acesse as propriedades de seu quadro, clicando 2x sobre ele ou o selecionando e clicando no menu superior Propriedades

E agora em seu Quadro, clique em Editar Resultado do Dimensionamento

Após isso, você pode clicar sobre qualquer circuito e travar o seu resultado

O post Travar resultado do dimensionamento apareceu primeiro em MULTIPLUS.

Acesse as propriedades de seu quadro, clicando 2x sobre ele ou o selecionando e clicando no menu superior Propriedades

E agora em seu Quadro, clique em Editar Resultado do Dimensionamento

Após isso, você pode clicar sobre qualquer circuito e alterar o seu resultado

O post Alteração do resultado sem precisar reinserir fiação, quadros e diagramas (nas propriedades do quadro) apareceu primeiro em MULTIPLUS.

Agora selecione a opção de Queda de Tensão

Selecione o quadro que deseja aferir a QUEDA DE TENSÃO

E em sequência marque o formato que você deseja visualizar o Memorial de Calculo

Memorial gerado no desenho

O post Quadro de queda de tensão         apareceu primeiro em MULTIPLUS.

Nas configurações do seu quadro no momento da inserção dos dispositivos de proteção, existirá a opção de CIRCUITOS. Ao selecionar a opção nessa caixa você irá definir um disjuntor padrão.

O post Definir Proteção default dos circuitos na tela principal das propriedades do quadro apareceu primeiro em MULTIPLUS.

Vá na barra de ferramentas e selecione a opção de legenda.

Clique em legenda:

Agora selecione a opção de Materiais, para puxar as legendas dos materiais.

Basta clicar em Janela:

 E realizar a abertura de uma caixa de seleção da área que deseja gerar a legenda, como demonstrado abaixo:

E sairá a legenda do trecho na qual selecionou:

O post Legenda dos materiais apareceu primeiro em MULTIPLUS.

E clique em:

Após isso, basta selecionar o objeto que deseja mover ou rotacionar com o auto ajuste.

O post Rotacionar com Auto-Ajuste apareceu primeiro em MULTIPLUS.

Feito isso clique em Gerar Diagrama de Cabeamento

O software irá perguntar para você se deseja gerar este diagrama:

De um projeto em especifico (criado através do comando PRJ):

De arquivos em especifico:

Do projeto atual:

Clicando em

Ele irá gerar o diagrama baseado no projeto na qual está aberto.

Selecione a área na qual está localizado os quadros:

Após isso, aperte a tecla ENTER em seu teclado e será solicitado para que você realize o posicionamento do diagrama de cabeamento.

O post Diagrama de Pontos em Cabeamento apareceu primeiro em MULTIPLUS.

Para isso, vamos acessar através da barra de ferramentas do PE, assistente de projetos:

E em seguida:

Ao clicar em atribuir interruptores, irá apresenta a seguinte janela:

Selecionando “Atribuir Quadro de Interruptores”:

Selecione de acordo. Em nosso exemplo, “Vários interruptores”.

Ao clicar em OK, o software nos pede através da barra de comandos, para selecionar o interruptor:

Selecionando o Interruptores, e clicando para confirmar, seja com o botão direito do mause ou clicando enter no teclado, abre a seguinte janela onde clicamos em OK:

Após, é solicitado através da barra de comando, para selecionar a(s) luminárias:

E então vamos indicar os pontos de comando nos interruptores e luminárias.

Após, para gerar o quadro, vamos voltar a acessar a barra de ferramentas do PE, e vamos selecionar o ícone de “Gerar”

Em seguida “Quadro de Interruptores”

É possível gerar tanto o Quadro como o Diagrama de Interruptores, basta selecionar qual deseja, no caso dos dois, só repetir o comando.

Após selecionar, é solicitado para selecionar o Interruptor:

E o software gera o quadro ou o diagrama.

O post Como gerar Quadro de Interruptores apareceu primeiro em MULTIPLUS.

Para realizar esse procedimento, devemos entrar nas propriedades do Símbolo sendo, clicando duas vezes no Eletroduto ou acessando Propriedades na aba do PE.

E após, clicar no Símbolo:

Após clicar sobre o Símbolo, clique em Enter, e abrirá a janela de propriedades do Símbolo:

Onde vamos poder selecionar “Alterar Itens da Listagem” e após em OK.
E vamos ter a possibilidade de alterar os itens da listagem.

Selecionando “Editar em Configurações Avançadas:

Temos:

Onde podemos selecionar algum item e modifica-lo ou remover.

O post Opção de alterar a listagem na tela de propriedades do símbolo, diretamente em Configurações Avançadas apareceu primeiro em MULTIPLUS.

Após, vamos iniciar o desenho 3D da simbologia, em nosso exemplo, será de uma caixa 2×4. Com as ferramentas do próprio AutoCad.

Com o símbolo já criado em 3D, devemos salvar em um arquivo dentro do PE.

OBS:(A PASTA PERSONALIZADA NÃO VEM COMO PADRÃO, CRIAMOS PARA O EXEMPLO DESSE TREINAMENTO)

O diretório que vamos salvar é:

Após salvar, podemos abrir o PE, para continuar
Através da barra de ferramentas do PE, vamos acessar Configuração:

Após: Configurações Avançadas.

E então, vamos clicar em Modificar:

E devemos procurar nossa simbologia, em nosso exemplo (NBR-5444 Personalizado);

E após, escolher qual seu símbolo. No exemplo (Teste para 3D).

E vamos poder visualizar a seguinte tela, onde vamos clicar em Detalhes.

E aqui, devemos procurar o nosso 3D, no qual criamos no início.

Clicando em Procurar:

Após encontrado, vamos clicar em Abrir.

E pronto, é associado a simbologia 2D, o seu 3D criado e disponível para utilização através do Inserir Simbologia.

O post Como criar o 3D de um símbolo já cadastrado apareceu primeiro em MULTIPLUS.

Para realizar esse procedimento, devemos entrar nas propriedades do Eletroduto sendo, clicando duas vezes no Eletroduto ou acessando Propriedades na aba do PE.

E após, clicar no Eletroduto:

Após clicar sobre o Eletroduto, clique em “Enter”, e abrirá a janela de propriedades do Eletroduto:

Onde vamos poder selecionar “Alterar Configurações Avançadas” e após em OK.
E vamos ter a possibilidade de alterar diversas configurações do Eletroduto.

Também irá apresentar a janela de diâmetro:

Se clicarmos em Informações Adicionais, teremos:

O post Opção de alterar Configurações Avançadas na tela de propriedades dos Eletrodutos apareceu primeiro em MULTIPLUS.

Nesta versão 21 do Pro-Elétrica, é possível definir o detalhe para cada variação de símbolos com blocos dinâmicos.

Através da aba de ferramentas do PE, clicando em Configurações:

E após selecionar Configurações Avançadas:

E então vamos ter acesso as configurações, onde vamos clicar em Modificar:

Ao clicar em Modificar, vamos selecionar a simbologia, em nosso exemplo: NBR-5444 Personalizado.

E depois, escolhemos o símbolo que desejamos editar:

Após clicar OK > se preferir, altere nome > OK. E então, irá apresenta a seguinte tela:

Sendo assim, o software dimensiona de acordo com o bloco dinâmico que utilizar.

O post Detalhe para cada variação de símbolos com blocos dinâmicos apareceu primeiro em MULTIPLUS.

Após isso você vai acessar na aba de ferramentas, a ferramenta “Gerar Diagramas, Quadros, Legendas”

Ao abrir a aba gerar, selecione a opção Legenda.

Quando você selecionar essa opção vai abrir uma área para parametrizar a sua Legenda, e é nessa aba que vamos gerar a Legenda e Ordenar Legenda pelo código.

Selecione de acordo com a imagem:

Em seguida na barra de comandos será solicitado para selecionar os objetos e também vai dar outras duas opções de utilização (Janela e Configura, vamos falar dessas opções mais abaixo). Então selecione o Objeto:

Após selecionar o objeto ele vai pedir para selecionar o ponto inicial da indicação.

Seguido por traçar uma linha de indicação, clicando em “enter” para finalizar a ação.

Depois disso ele vai gerar uma Legenda e uma linha de indicação com um ou mais números na ponta assim como o esquema abaixo:

Assim que gerar a Legenda e a linha de indicação ele vai te dar a opção de selecionar mais um objeto, caso você selecione o objeto o processo se repete só que atualizando o quadro da Legenda adicionando novas informações. Como observado na imagem abaixo:

Dessa forma acima: item a item é selecionado e a Legenda pode ter apenas o que você gostaria que tivesse, porem na opção Janela já citada acima, ele pede para você abrir uma caixa de seleção sobre os objetos desejados.

Após a seleção o software pede para você traçar a linha de indicação, ele faz onde os objetos estão selecionados um contorno, e adiciona a Legenda todos os itens dentro da seleção. Se os parâmetros da Legenda ou da indicação não estiverem do seu agrado, o comando configura que é mostrado na barra de comandos pode te ajudar a configurar da melhor forma seu quadro da Legenda.

Ao selecionar a opção “configura” uma janela se abre com diversas opções de parâmetros que podem ser configurados no quadro ou na indicação da Legenda.

O post Ordenar Legenda pelo código apareceu primeiro em MULTIPLUS.

Após clicar, temos a possibilidade de selecionar Opções conforme na imagem abaixo:

E o software nos apresenta a possibilidade de “Agrupar Propriedades em Grupos”

O post Filtro das Propriedades Agrupados por categoria apareceu primeiro em MULTIPLUS.

Após o projeto já estar com as simbologias/fiação já inserida vamos gerar a legenda, indo em
Gerar Legendas através da barra do Pro-Elétrica:

Ao clicar em Legenda, abrirá a seguinte tela:
Onde:
Largura Máxima da descrição (cm): você poderá inserir a largura que melhor te atende, em nosso exemplo, para haver a quebra de texto, vai ser uma largura de 5cm e com limite de 10 linhas.

Através da barra de comando do AutoCad, será solicitado para selecionar o projeto, caso você tenha selecionado na tela anterior: (UMA PARTE DO DESENHO):

Clicando em ENTER, o software gera a legenda com a quebra de texto e o limite de linhas:

O post Legenda com opção de limitar largura da descrição quebrando os textos em mais linhas. apareceu primeiro em MULTIPLUS.

Através do “Assistente de projeto” selecione Atribuir Interruptores:

Ao selecionar Atribuir Interruptores, selecione: Interruptores/Campainha:

E ao selecionar, o Software nos pede para selecionar os paralelos e a luminária, em nosso exemplo, vamos selecionar dois Interruptores paralelos e uma Luminária, conforme na imagem:

E após, clique em Enter, e aparecerá a janela onde vamos selecionar “Indicar Paralelo que recebe a fase”:

E o Software pede para selecionar o paralelo que receberá a fase:

O post Configurar qual Interruptor Paralelo que recebe a fase apareceu primeiro em MULTIPLUS.

Em nosso exemplo, vamos criar prefixo/etiqueta para alguns cômodos do nosso projeto. Mas é de seu critério onde deseja usar o atalho de prefixo, seja em cômodos, por pavimento, por circuito e etc…

Após, podemos visualizar o nosso projeto com a afiação inserida:

Para indicar um prefixo para legenda, clique novamente em “Inserir Fiação” > INDICAR TODA FIAÇÃO COM LEGENDA > Inserir:

Após clicar em Inserir, o Software solicitará para selecionar TODA a tubulação a indicar com a legenda, em nosso exemplo, vamos separar os prefixos por cômodos:

Após selecionar a área que deseja (ex: por cômodos, por pavimentos) clique ENTER e apresentará a seguinte tela:

Clicando em OK. O Software solicita a “posição do Quadro da Legenda” Através da barra de comandos do AutoCad.

Já escolhido a posição do Quadro da Legenda, aparecerá a seguinte tela, onde vamos indicar o nosso Prefixo:
Em nosso exemplo, “SL1” referindo-se a (Sala 1)

Após será gerado a legenda já com o prefixo escolhido.

Observação: Caso tenha sobreposto alguma indicação em seu projeto, clique duas vezes e terá a possibilidade de alterar a posição.

O post Prefixo para legenda da fiação apareceu primeiro em MULTIPLUS.

Com a simbologia já inserida, vamos em Configuração > Configuração Avançada:

Após, irá abrir a seguinte tela, e iremos selecionar CONJUNTOS:
e após, Cadastrar:

Ao selecionar Cadastrar, o software irá solicitar para nós selecionarmos todos os objetos (símbolos) que fará parte deste conjunto:

Após selecionarmos, clicando em ENTER, o Software através da barra de comando, irá solicitar para selecionar o ponto de Inserção. E após, irá abrir a seguinte janela: Onde em Grupo: selecionando *Novo*, será possível dar um Nome ao Conjunto, em nosso exemplo, (Tomadas Curso):

E após clicar em OK, é solicitado um nome ao Grupo, em nosso exemplo, (Tomadas Grupos):

E assim, nosso conjunto estará criado, e o software apresenta o nome do Conjunto Cadastrado e a Simbologia que o mesmo se encontra:

E para inserir, basta ir em Inserir Simbologias > e abrirá a janela de inserção, onde poderá verificar através dos CJTS:

O post Como criar conjuntos de grupos. apareceu primeiro em MULTIPLUS.

Após, irá abrir Dados do Quadro de Distribuição:

Com isso facilita ao inserir uma proteção aos circuitos, ao invés de ter que editar circuito por circuito, agora é possível alterar de todos os circuitos de uma só vez.

O post Definir Proteção default dos circuitos na tela principal das propriedades do quadro apareceu primeiro em MULTIPLUS.

Feito isso clique em Gerar Diagrama de Automação

O software irá pedir para que você selecione o seu rack/bracket/at…

Marcando a caixa de

Será apresentado pra você as opções para alterar a configuração de seu quadro.

Clicando em Ok você poderá posicionar onde deseja que fique o seu Mapa de Pontos, como na imagem abaixo:

O post Diagrama de Pontos de Automação apareceu primeiro em MULTIPLUS.

Por acaso você tenha perdido a propriedade (cadastro) de um símbolo, ao invés de criar uma simbologia nova, é possível recuperar a propriedades perdida.

Em nosso exemplo, vamos recuperar o cadastro de uma tomada média inserida em nosso projeto.

Com o comando MM do PE, mova a simbologia para fora do seu desenho para realizar o cadastro:

Para que tenha uma representação proporcional, e que seja de melhor visualização durante a inserção, vamos diminuir nossa janela do AutoCAD, a janela deve abranger apenas o símbolo, para que fique no cadastro apenas a imagem do símbolo como no exemplo abaixo:

Acesse o menu CONFIGURAÇÕES e clique em “Configurações avançadas”:

Após, criaremos uma nova referência de simbologia clicando no botão demarcado abaixo:

Na próxima janela, clicando em “Adicionar >”, o software solicita as informações dessa simbologia:

Com a referência criada, podemos adicionar um novo símbolo à esta. Para tal, acesse novamente CONFIGURAÇÕES > “Configurações avançadas” e, na seção “Símbolos”, clique em “Criar”:

Digite o nome do símbolo (no caso do tutorial, “Tomada 110 cm”):

E irá abrir a janela para incluir o símbolo. Importante a janela do AutoCad estar reduzida nessa etapa, para uma melhor visualização do Símbolo:
Clicando em Adicionar:

Após clicar em Adicionar, selecione “Símbolo” na barra de comandos do AutoCad, e o Software irá solicitar para selecionar o símbolo. Clique no símbolo e após em “OK”:

Após, o cadastro já foi realizado, podendo assim, ampliar sua janela do AutoCad.

Para acessar o símbolo, basta ir em Inserir Simbologia:

O post Cadastrar Símbolo Inserido no DWG que foi perdido o cadastro na simbologia apareceu primeiro em MULTIPLUS.

Vá em Utilitários na barra de ferramentas do PRO ELETRICA

E clique em:

Agora selecione Exibir Disciplinas:

Ele irá mostrar pra você todas as disciplinas que estão atribuídas aos seus quadros e você pode selecionar uma delas para visualizar.

Lembrando que ele apenas aplicará este filtro por disciplina caso em seu quadro você tenha sinalizado a Disciplina a qual ele pertence.

O post Visualização por Disciplinas apareceu primeiro em MULTIPLUS.

Através da barra de ferramentas do Pro-Elétrica, vamos localizar “Traçado fiação”:

Após clicar, irá abrir a seguinte tela:
No exemplo, vamos dimensionar fiação e traçado.

Em seguida, selecione o quadro que deseja dimensionar:

Selecionado as informações corretas, o software nos entrega os parâmetros de dimensionamento da Fiação:

Selecionando OK, ele gera o dimensionamento:

O post Traçado e Dimensionamento da fiação no Revit apareceu primeiro em MULTIPLUS.

Para gerar mapa de cabos, devemos acessar Cabeamento Estruturado através da barra de trabalho do PE:

E ao clicar:

Vamos selecionar Mapa de Cabos

Após selecionar Mapa de Cabos, temos a opção de selecionar manualmente o Rack no desenho, ou podemos já selecionar automático, clicando no Rack.

Após o Software nos dá a opção de:

Incluir ou Não incluir alguma especificação; Exportar para Excel; Texto e DWG.

E o Software gera o Mapa de Cabos:

O post Mapa de cabos com opção de parametrização apareceu primeiro em MULTIPLUS.

Indo em Inserir simbologia através da barra de ferramentas do Pro-Elétrica:

Selecionando (Procurar), e digitando o nome da simbologia que precisa, resultará na simbologia que o software encontrou dentro desta “pasta” por exemplo 1-NBR-5444.
Quando selecionado (Procurar) e (Em tudo), o software localiza em qualquer outra “pasta”.

O post Procurar por nome em toda a simbologia apareceu primeiro em MULTIPLUS.

Vá em Utilitários na barra de ferramentas do PRO ELETRICA

E clique em:

Agora selecione Exibição Parcial do Quadro:

Selecione o quadro que deseja realizar a visualização parcial e confirme:

Agora selecione qual será o circuito que irá desejar visualizar de forma parcial em seu projeto:

Lembrando que ele apenas aplicará este filtro por disciplina caso em seu quadro você tenha sinalizado a Disciplina na qual ele pertence.

O post Visualização separada das instalações (iluminação e tomadas) de um mesmo Quadro apareceu primeiro em MULTIPLUS.

Basta após utilizar um filtro, clicar primeiramente em Propriedades

Após isso no menu inferior clicar em Repetir

E o PE utilizará o mesmo filtro aplicado anteriormente.

O post Reutilizar o último Filtro aplicado das Propriedades apareceu primeiro em MULTIPLUS.

Clique em Propriedades na barra de ferramentas do PE

Feito isso, clique em Opções:

Agora marque a caixa Adicionar filtros por fiação, F, N, T, etc…

Selecione toda a parte do projeto que deseja realizar a aplicação do filtro, como na imagem 1.

Imagem 1 – Abrindo caixa de seleção

Agora ou clique em propriedade como indicado na imagem 1 ou clique 2x com o botão esquerdo do mouse, após realizar a seleção.

Feito isso, será aberto para você a opção de realizar filtro. Clique em:

Depois basta seleciona: Fiação contendo e as fiações aparecerão a direita.

Agora você pode selecionar o que deseja no filtro e em sequência, faça as seleções que serão indicadas:

No fim, os objetos que você selecionou estarão marcados em seu projeto:

O post Filtro das Propriedades com fiação separada por F,N,T, etc apareceu primeiro em MULTIPLUS.

Para reconhecer a SPLINE como eletroduto acione o comando Inserir tubulação

Selecione as opções para inserção do eletroduto como na imagem abaixo

Depois de clicar em INSERIR vai aparecer no command do CAD a opção SPLINE

Digite a letra S e tecle ENTER, depois selecione a SPLINE

Depois digite S e tecle ENTER

e depois tecle ENTER novamente para finalizar o comando.

Ao gerar o 3D ou exportar para IFC conseguirá visualizar a curvatura.

O post Reconhecer SPLINE como eletroduto apareceu primeiro em MULTIPLUS.

Na interface REVIT®, podemos instalar o plugin do PRO-Elétrica dentro do REVIT®, importar familias e associar aos elementos do PRO-Elétrica ou exportar o template de famílias do PRO-Elétrica para o REVIT®. Clicando em Configuração será aberto a tela com a opção Instalar App no Revit. Este plugin pode ser instalado no REVIT 2019 até o 2022.

No REVIT® podemos visualizar as ferramentas do PRO-Elétrica para complementar o detalhamento da instalação elétrica.

Todo o dimensionamento e passagem da fiação pode ser indicado no projeto exportado para o REVIT®.

Com o plugin do PRO-Elétrica no REVIT® encontraremos a opção Copiar Pavimento, que além de copiar, facilita a criação dos novos níveis no Revit, ideal para as instalações prediais com andares tipo.

Algum eletroduto que foi esquecido ou não previsto no PRO-Elétrica antes da importação para o REVIT® poderá ser complementado pelo próprio plugin no REVIT®.

No Revit, na aba PRO-Elétrica, acionando o comando Indicação Tomadas é possível inserir a indicação automática dos circuitos e potência de tomadas.

Vamos também encontrar o comando Indicação Luminárias, com esta opção teremose a Indicação automática dos pontos de iluminação com opção de tags para indicar potência, circuito e ou comando.

No caso das indicações de comando junto as luminárias é necessário anter efetuar a ligação. Deve acessar as ferramentas para ligação dos pontos de iluminação aos interruptores e seus respectivos comandos.

Além dos diagramas que podem ser gerados no PRO-Elétrica dentro do CAD, vamos ter mais 1 opção de diagrama dentro do próprio REVIT com o plugin do PRO-Elétrica.

No Revit é possível copiar símbolos de tomada por exemplo para adicionar mais um ponto com uma carga. Logo depois é possível atribuir circuitos com a opção dentro do REVIT.

Deve se indicar a quantidade de fase e um descrição para o circuito.

Também poderemos gerar tabelas automáticas no REVIT® como a lista quantitativa de componentes do PRO-Elétrica.

Ao clicar em OK será aberta a aba com a tabela selecionada.

Todos os desenhos como listas de materiais, legendas, diagramas, detalhes típicos podem ser exportados do PRO-Elétrica no AutoCAD para dentro do REVIT com o PRO-Elétrica.

No PRO-Elétrica em CAD primeiro clicamos em Exportar Detalhe para o REVIT, e lá no REVIT clicamos na aba PRO-Elétrica Importar Detalhe.

É um comando que facilita a importação de desenhos para dentro do REVIT.

Também estão disponíveis outras ferramentas facilitadoras em REVIT clicando na ferramenta Utilitários.

O post EXPORTAR PARA O REVIT (plugin revit Pro Eletrica) apareceu primeiro em MULTIPLUS.

A principal característica dos blocos dinâmicos do CAD é a variedade de funções extras que podemos configurar para este, como por exemplo, alterar sua geometria, adicionar/retirar desenhos deste mesmo bloco, etc., e tudo isso sem perder as propriedades deste.

Para o nosso exemplo, vamos criar um QUADRO DE DISTRIBUIÇÃO, utilizando um bloco dinâmico com a característica de mudar a vista da peça à vontade do projetista. O bloco será:

Neste bloco, foi adicionado o parâmetro de VISIBILITY, tendo as variações:

Sendo as vistas acessadas pelo parâmetro VISIBILITY

Partindo para a criação da peça, acesse o menu CONFIGURAÇÕES e clique em “Configurações avançadas”, abrindo a janela:

Para uso de tutorial, vamos criar uma simbologia nova para os blocos dinâmicos, portando, criaremos uma nova referência de simbologia clicando no botão demarcado abaixo:

Na próxima janela, clicando em “Adicionar >”, o software solicita as informações dessa simbologia.

Com a referência criada, podemos adicionar um novo símbolo à esta. Para tal, acesse novamente CONFIGURAÇÕES > “Configurações avançadas” e, na seção “Símbolos”, clique em “Criar”

Digite o nome do símbolo (no caso do tutorial, “Quadros”)

A partir de agora, os passos são os mesmos já apresentados anteriormente no livro, portanto, os passos à seguir serão mais resumidos.

Para criar a variação do símbolo QUADROS, clique em “Adicionar >” e entre com os parâmetros desta variação.

Após definido todos os parâmetros do símbolo, o software perguntará se o bloco em questão será um bloco dinâmico ou um bloco COMUM.

No nosso caso, definimos o bloco como DINÂMICO.

Fazendo isso, seu símbolo com um bloco dinâmico será cadastrado.

O post Cadastro de Símbolos com blocos dinâmicos apareceu primeiro em MULTIPLUS.

Insira a tomada media e na mesma altura insira o interruptor com a ferramenta Inserir Simbologia

Depois vá em Configurações > Configurações Avançadas e clique em Conjuntos

Clique em Cadstrar

siga as instruções solicitadas na tela, clique em Ok

e depois selecione o conjunto

tecle Enter para finalizar a seleção, e na linha de comando será solicitado para informar o ponto de inserção

Dê um clique no ponto que será a inserção do seu conjunto

Caso não tenha inserido um eletroduto ou acoplado previamente os objetos será aberto a mensagem para fazer isso, se vc já tiver acoplado antes então é só prosseguir com o cadastro.

No meu caso isso não foi feito antes então devo clicar em Sim

Na tela seguinte informar como será esse acoplamento

e na tela seguinte dar um nome ao seu conjunto, especificar em que simbologia deseja fazer o cadastro, a unidade do seu desenho, escala e rotação.

Clique em OK e terá o aviso

Clique em OK e depois em Sair e agora em diante é só ir na simbologia que vc fez o cadastro e terá sempre a composição

Esse mesmo procedimento é válido para as caixas com várias tomadas e que podem estar em circuitos distintos.

O post Como faço para cadastrar um conjunto? apareceu primeiro em MULTIPLUS.

Para utilizar as ferramentas de verificação de erros em projetos, clique em utilitários na barra de ferramentas do Pro Eletrica, feito isso será possível visualizar os dois comandos.

Abaixo vídeo de demonstração da ferramenta

Em seus projetos provavelmente serão apresentados outros erros, não necessariamente os vistos no vídeo, porem o software deixa bem claro quais são. Basta resolvê-los e utilizar novamente a VISUALIZAR CAMINHO DA FIAÇÃO e veja que o softwre irá lhe avisar que não há mais erros.

Abaixo vídeo de demonstração da ferramenta

Em seus projetos provavelmente serão apresentados outros erros, não necessariamente os vistos no vídeo, porem o software deixa bem claro quais são. Basta resolvê-los e utilizar novamente a VERIFICAÇÃO DE ERROS e veja que o softwre irá lhe avisar que não há mais erros.

O post Verificação de erros em projetos apareceu primeiro em MULTIPLUS.

Ligação por Esquema Vertical

Ligacao entre Pavimentos Ligação entre quadros em Corte do Edifício

Ligacao entre Pavimentos Ligação entre quadros por tubo que sobe/desce

O post Ligação entre Pavimentos apareceu primeiro em MULTIPLUS.

Interruptor paralelo na escada Neste caso deverá definir a altura da arandela e do interruptor no final da escada entrando nas propriedades destes elementos e editando a altura e referência como abaixo.

O post Interruptor paralelo na escada apareceu primeiro em MULTIPLUS.

Temos o caso abaixo, onde precisamos editar a fiação requerida de todas as luminárias do projeto

Podemos selecionar todos os itens do projeto ou abrir uma caixa de seleção que abranja todas as luminárias que vamos alterar.

Com tudo selecionado, clicamos 2x em uma área vazia da prancha para abrirmos as propriedades dos símbolos, porém, em vez de abrir a janela de propriedades de qualquer símbolo, como há mais de um selecionado, será aberta a janela de opções de seleção.

Neste caso, como temos um termo em comum entre as luminárias (DESCRIÇÃO) vamos utilizar a função “Filtrar a seleção (utilizar 1 filtro)”

Selecionada a opção, damos uma característica para o filtro que, no nosso caso, é a descrição do item. Podemos selecionar mais de um filtro, mas não haverá necessidade neste caso.

Lembrando que há uma lista vasta de tipos de filtros que podem ser aplicados. O software reconhecerá informações como circuito, comando, potência, uso do símbolo, descrição e etc.

Clicando em “Ok”, retornamos à página de opções de seleção, podendo assim clicar em “Alterar os símbolos” e será aberta a janela de propriedades do símbolo o qual aplicamos o filtro. Qualquer modificação feita nesta janela será aplicada para todos os pontos selecionados utilizando o filtro.

.

O post Seleção de itens com filtro apareceu primeiro em MULTIPLUS.

Geralmente isto ocorre quando não se indica corretamente as dimensões de pé-direito. Para corrigir, deve ir em CONFIGURAÇÕES > PARAMETROS DESTE DWG e indicar a medida do pé-direito corretamente.

Se está trabalhando em METROS o pé-direito também deve ser informado em METROS mudando para 2.80 gere novamente a lista substituindo a existente para trazer com a metragem correta.

O post Lista de material com quantidade excessiva de eletroduto apareceu primeiro em MULTIPLUS.

Geralmente este erro ocorre quando não compatibilizamos a unidade da arquitetura com a unidade do PRO-Elétrica que geralmente está em CENTIMETROS.

Para corrigir isto basta ir em CONFIGURAÇÕES > PARAMETROS DESTE DWG e mudar a UNIDADE para CENTIMETROS.

O post Simbologia muito maior que a arquitetura apareceu primeiro em MULTIPLUS.

Pode ser inserido no projeto de tomadas, luminárias, quadros etc. na quantidade que desejar.

O post Há limitações no software com relação ao número de tomadas ou pontos inseridos no projeto? apareceu primeiro em MULTIPLUS.

O post O software tem limitação com relação as dimensões do projeto? apareceu primeiro em MULTIPLUS.

O post 📽 Ligação entre quadros de diversos pavimentos apareceu primeiro em MULTIPLUS.

O post 📽 Interligação entre área comum e apartamentos em DWG’s diferentes apareceu primeiro em MULTIPLUS.

O post 📽 Interligar eletrocalhas e símbolos sem o uso de tubulações apareceu primeiro em MULTIPLUS.

O post 📽 Como ligar os quadros dos pavimentos em outro DWG’s e em diferentes prumadas apareceu primeiro em MULTIPLUS.

O post 📽 Atribuindo interruptor de 6 teclas para cada luminária apareceu primeiro em MULTIPLUS.

O post 📽 Cadastro de interruptor com 6 Teclas apareceu primeiro em MULTIPLUS.

O post 📽 Como associar interruptores paralelos em outro pavimento apareceu primeiro em MULTIPLUS.

O post 📽 Como cadastrar novo tipo de linha em Inserir Tubos apareceu primeiro em MULTIPLUS.

O post 📽 Alteração de Símbolos dentro da Biblioteca do Software apareceu primeiro em MULTIPLUS.

O post 📽 Interruptor Duplo – Uma Tecla Normal e Uma Tecla Paralela apareceu primeiro em MULTIPLUS.

O post 📽 Cadastro de variação de tipo de interruptor apareceu primeiro em MULTIPLUS.

O post 📽 Instalação de Campainhas apareceu primeiro em MULTIPLUS.

Ao abrir a jenala de criação, informe o nome da fiação, TIPO(Cabo), quantidade de fios e adicione as variações das bitolas:

Apertando no botão adicionar, devemos adicionar as bitolas do cabo:

Agora vamos desenhar uma representação da fiação:

Voltamos no menu de configuração avançada, mas dessa vez iremos na opção EDITAR REFERENCIA: DE FIAÇÃO.

Vamos na opção Adicionar

Vai ser solicitado para selecionar o desenho:

Selecione:

Aperte Enter, e vai solicitar o ponto de inserção:

Apertando em Ok, devemos informa a escala do desenho:

Depois de finalizado, fecha e abra o programa para visualizar a fiação:

Após isso, entre nas configurações de fiação requerida da conexão que deseja dimensionar utilizando o cabo criado.

Devemos zerar as fiações comuns, e habilitar a fiação criada:

Vamos em dimensionar, e quando chegar na parte de selecionar o cabo, utilizar o CABO PP criado:

Por fim, devemos ter o seguinte resultado:

O post Como Simular um Cabo PP apareceu primeiro em MULTIPLUS.

Abra esse arquivo com o bloco de notas, para ter acesso as informações das linhas:

Nesse caso como exemplo vamos modificar a linha do ”ELETRODUTO NO PISO”, que vem originalmente assim:

No arquivo ” pro_elet.lin ” Vai encontrar a linha que se chama, ”ELETRODUTO_PISO,Eletroduto no Piso”:

Precisamos entender o que significa cada código:

O primeiro nome seria o layer, o segundo nome o tipo de linha e por ultimo os numeros, que são os códigos de desenho da linha:

Como exemplo, vamos usar o código de linha DASHDOT do CAD que pode ser encontrado no arquivo acad.lin:

A,0.60,-0.60,[“|”,STANDARD,S=.1,R=0.0,X=-0.1,Y=-0.05],-0.60

Inserimos esse código, na linha que queremos:

Por fim, salvamos e abrimos o PRO-Elétrica.

Na hora de inserir a tubulação devemos selecionar o tipo de linha que modificamos:

E teremos o seguinte resultado:

O post Como modificar linhas no PRO-Elétrica para ser utilizado ao inserir tubos? apareceu primeiro em MULTIPLUS.

Um desses quadros será considerado apenas como uma caixa de passagem e não fará parte do quantitativo do projeto

No nosso exemplo, o quadro escolhido para receber a ligação virtual será o quadro da planta de tomadas (QD01.1)

Clique 2x no quadro para abrir a janela de preferências do mesmo

Acione a opção “Alterar Propriedades do Símbolo”

Com a opção marcada, clique em “Ok”

A janela de preferências do símbolo será aberta

Como não vamos considerar esse quadro no quantitativo, selecionamos a opção “Não incluir na Lista de Materiais” e devemos alterar a seção UTILIZAÇÃO para “Outra” para que esse símbolo não seja mais considerado um quadro de distribuição, e sim uma conexão qualquer

Clique em “Ok” para salvar as alterações

Com o quadro configurado, acesse a ferramenta INSERIR TUBULAÇÃO

Selecione a opção “Acoplar 2 objetos” e clique em “Inserir”

No prompt do CAD:

Selecione um dos dois quadros clicando com o botão direito sobre ele

No prompt do CAD:

Selecione o outro quadro

Note que a layer da tubulação virtual foi criada

Com a ligação realizada, abra a janela de preferências do quadro de distribuição do seu projeto (no nosso caso o QD01 [PLANTA DE ILUMINAÇÃO]) e redefina a abrangência do mesmo, selecionando todo o projeto

Clique em “Ok” para redefinir a abrangência do quadro

Selecione todo o projeto

Com tudo selecionado, tecle Enter para salvar a abrangência

Na janela de verificação que será aberta, clique em “Manter os Dados”

Com todas as configurações necessárias realizadas, você pode dimensionar a fiação do projeto. Para isso, acesse a ferramenta DIMENSIONAMENTO

Clique em “Dimensionar Fiação”

Faça toda a configuração necessária para o dimensionamento

Note que os circuitos da planta de tomadas foram considerados no dimensionamento

Com o dimensionamento finalizado e inserindo a fiação teremos a fiação inserida nas duas plantas:

O post Planta de iluminação separada da planta de tomadas apareceu primeiro em MULTIPLUS.

O PRO Elétrica é um software onde você pode personalizá-lo adequando-o as suas necessidades.
No exemplo abaixo será demonstrado como criar uma variação do símbolo luminárias criado na Como criar símbolo Luminárias.

Para isso, siga os passos:

Antes de prosseguirmos precisamos desenhá-la no CAD ou abrir um drawing já pronto.
Recomenda-se ao desenhar a luminária deixar 3 textos do CAD, assim ao inserir a variação do símbolo no desenho estas já vão vir junto ou depois de atribuir o dado será mostrado no desenho:

• Texto para indicação de circuito
• Texto para Potência
• Texto para Comando da luminária.

Depois de criado o desenho de seu simbolo, vá no menu Configurações avançadas, na seção de símbolos, clique em Modificar.

Selecione a simbologia que você criou anteriormente no campo Simbologia e em sequência selecione o simbolo que deseja editar.

Agora vamos adicionar a variação do simbolo Luminária REDONDA.
Clique em: Adicionar >

Selecione o ponto de inserção do desenho e pressione Enter.

Esta parte é bem importante, pois o ponto de inserção refere-se ao local onde a sua simbologia (no caso luminária) receberá os dutos (eletroduto, eletrocalha, etc…)

Após isso, selecione todo o desenho (inclusive os textos) e pressione Enter.

Pressione Enter mais uma última vez e as páginas de configurações da luminária aparecerão.

Configure de acordo com a sua necessidade.

Em sequência, você deverá selecionar quais textos você deseja que apareça junto à simbologia.

Clicando em Ok, selecionando os textos e definindo seu comportamento, a simbologia será criada.

Note que ao entrar em sua biblioteca de simbologia, a sua variação de simbolo foi criada.

Luminária redonda de 32W

O post Como criar variação de símbolo – Exemplo: Luminária Redonda 32 W apareceu primeiro em MULTIPLUS.

O PRO Elétrica é um software onde você pode personalizá-lo adequando-o as suas necessidades.
No exemplo abaixo será demonstrado como criar o seu simbolo, exemplo: Luminária.

Para isso, siga os passos:

Clique no menu CONFIGURAÇÕES

Clique em Configurações avançadas

Agora na seção de símbolos clique em Criar.

Selecione a simbologia que você criou anteriormente no campo: Simbologia. Para criar a simbologia consulte a Como criar o símbolo Luminárias
Em sequência, em: Nome do Símbolo, você dará o nome de seu símbolo, lembrando que o símbolo é uma categoria e dentro da mesma teremos a variação.

Clicando em Ok você será direcionado para a tela do seu simbolo onde você pode adicionar suas variações.

Para criar a variação consulte a Como criar variação de um símbolo

O post Cadastro de novo símbolo de Luminária apareceu primeiro em MULTIPLUS.

Quanto maior a escala maior será o tamanho dos símbolos e textos como podemos ver na imagem acima, o desenho em 1:25 tem o dobro do tamanho em 1:50, em 1:100 teremos o dobro do tamanho em relação ao da escala 1:50, como podemos ver abaixo:

Numa ferramenta CAD, a arquitetura é desenhada na sua medida real, como podemos ver nos desenhos acima, no ambiente 400cm x 300cm, somente o tamanho dos textos e símbolos é que são ajustados, diferente do conceito em prancheta (desenho à mão) onde as medidas da arquitetura são ampliadas.

Ao plotar no CAD ou compor uma prancha de plotagem no Paper Space a arquitetura é amplificada e no resultado da prancha notaremos que os símbolos e textos são apresentados na mesma dimensão. Para compor uma prancha de plotagem vamos acessar:

Acesse a ferramenta PLANTA BAIXA

Clique em “Montagem de Pranchas (Plotar)”

Selecione a região a ser plotada, vamos começar pelo desenho elaborado em 1/25.

Informe a escala conforme adotado em parâmetros do DWG, habilite a opção inserir Margem e Selo para poder selecionar uma folha e habilite a opção Bloquear Zoom para as janelas viewports abertas no paper space fiquem travadas quanto ao zoom.

Se marcou a opção “Inserir Margem e Selo”, será aberta a pasta c:\pro_elet\flhs

Selecione a folha desejada e clique em “Abrir”

Coloque seu desenho dentro da folha, dependendo da configuração do CAD pode aparecer a caixa de edição de carimbo, se tiver marcado a opção de inserir margem e selo.

Se não abrir, o preenchimento pode ser feito posteriormente, através do comando DDATTE > enter > clique sobre a borda do carimbo que será aberto a janela Edit Attributes.

Seu projeto ficará assim:

Efetuando o mesmo procedimento para os outros desenhos sem inserir a folha e variando a escala conforme parâmetros do dwg adotado teremos a prancha gerada no paper space:

Note que o tamanho dos textos e símbolos na prancha de plotagem ficaram iguais e a arquitetura escalonada para a escala de plotagem. No paper space (layout) a folha é desenhada na medida real.

Agora caso queira ocultar o retângulo que contorna o desenho, crie uma layer para isolá-lo de sua layer original e congele-a

OBS.: A layer não pode estar definida como current no CAD. Se estiver com essa definição, a mesma não será congelada. Se a layer for definida como current, a mensagem abaixo será apresentada:

Clique para fazer o download do arquivo ExemploEscala.zip

Plotagem no AutoCAD

Na aba LAYOUT1, acesse o FILE > PLOT e na janela que se abre configure a plotagem, vamos plotar em PDF em uma folha A3 abrindo uma Window para pegar o contorno da folha, centralizando a plotagem, na escala 1:1 com penas monochrome (preto e branco) na orientação Landscape (paisagem).

Ao clicar em OK teremos o PDF gerado.

O post Configuração da escala do PRO-Elétrica para Plotagem(impressão) apareceu primeiro em MULTIPLUS.

O post 📽 Como utilizar a ferramenta PLANTA BAIXA apareceu primeiro em MULTIPLUS.

O ambiente predominante é o de número 1. Nesse caso, nos parâmetros do projeto, indicamos o pé-direito de 4m

Nas luminárias onde o pé-direito é menor, deve-se alterar a referência de inserção para o piso e, no valor dessa distância, utilizar o mesmo valor do pé-direito. Para o nosso caso:

Gerando o 3D do projeto, note que os eletrodutos não acompanharam a variação no pé-direito, apenas os símbolos

Para que o software considere a alteração do pé-direito para a tubulação, selecione todos os elementos que vão estar na altura diferente e clique na ferramenta PROPRIEDADES

Clique em “Alterar Piso e Pé-Direito dos objetos”

Na janela que se abre selecione a opção “Atribuir Piso e Pé-Direito diferenciado” e informe a nova altura no pé-direito. Caso haja um desnível no piso, informe na caixa “Cota do piso (m)”

VALOR NEGATIVO PARA DESNÍVEL ABAIXO DO PISO REFERÊNCIA E VALOR POSITIVO PARA DESNÍVEL ACIMA DO PISO REFERÊNCIA

Gerando o 3D:

O post Altura de pé-direito variado no PRO-Elétrica apareceu primeiro em MULTIPLUS.

O post 📽 Tubo que passa por vários pavimentos apareceu primeiro em MULTIPLUS.

O post 📽 Como Gerar Legenda Horizontal apareceu primeiro em MULTIPLUS.

Para melhor entendimento, veja a Como gerar o 3D

Gerado o 3D, o mesmo é gerado em planta baixa

para que o mesmo se apresente de forma isometrica, em planta, deve seguir alguns passo a passo, comandos padrao de CAD

Primeiramente, coloque o desenho na vista que deseja, no nosso caso, Vista SW Isometric

Clique sobre a aba “View” e selecione a vista SW Isometric

O 3D ficará desta forma

Agora devemos criar uma nova vista Utilizando o comando “UCS”

Tambem é possivel clicando em New UCS pela Ferramente World do AutoCad

Feito isso, devemos criar uma vista de planta baixa atraves deste Isometrico.

Ao utilizar o comando UCS, digite V ou clique sobre a opção View no pront de comandos.

Perceba que o Isometrico configurado anteriormente, se tornou uma vista em planta baixa

Agora selecione todo o 3D, de um copiar com Ctrl+C

Retorne para a vista padrao anterior, utilizando o comando UCS >> Previous (Imagem 1) ou sobre a ferramenta World selecionando WCS (Imagem 2)

Agora basta colar o desenho que anteriormente foi copiado, Ctrl+V ao lado da planta.

O post Inserindo 3D da elétrica na prancha apareceu primeiro em MULTIPLUS.

O post 📽 Lançar Eletroduto em 3 ou Mais Paredes apareceu primeiro em MULTIPLUS.

Dentro do arquivos, vamos criar as colunas necessárias:

Código, Resumo,Unidade e Preço:

Dentro de cada coluna, vamos indicar o cadastro dos itens:

Após completar a sua tabela, salve o arquivo como *CVS*

Para criar uma tabela de preço, é necessário acessar a pasta do PRO-elétrica

Acessando em C:\pro_elet\Planilha

Dentro dessa pasta, vamos salvar o nosso Arquivo:

Agora vamos abrir o PRO-Elétrica.

vamos no menu Configuração> Configuração Avançada:

Em símbolos, devemos ir em Modificar:

Selecionamos qual simbologia vamos modificar:

Agora o tipo de simbolo:

Escolhemos a representação, e vamos em modificar:

Na Janela de modificar, vamos na opção ”Orçamento e HiperLink”

Adicionar uma nova referencia:

Vamos buscar dentro da tabela FAQDUVIDAS, qual item se enquadra na conexão selecionada:

Associado o código da tabela EXCEL à variação do símbolo clique em OK, e podemos agora seguir para o comando ” Lista “:

Na opção Orçamento Sintético, selecione a base desejada:

Ao gerar a lista teremos o quantitativo do desenho e o preço que estava na tabela excel cadastrada associada à variação do símbolo.

O post Criando nova tabela de preço em CSV(Excel) para o orçamento sintético apareceu primeiro em MULTIPLUS.

Para uso de exemplo, elaboramos o seguinte desenho:

Para começar, executamos o comando CONFIGURAÇÕES

Clique em “Configurações avançadas”

Na seção “Editar referência” clique em “de Fiação”

Na janela “Fiação” clique em “Adicionar >”

Insira os dados de identificação da fiação que você está criando e clique em “Ok”

Ao clicar em “Ok” o CAD solicitará que você selecione o desenho da fiação

Selecione-o e tecle “Enter”

No prompt:

Clique com o botão esquerdo do mouse onde será o ponto de inserção da sua fiação. No nosso caso:

Quando selecionar o ponto de inserção, vai abrir a janela de unidade da fiação, informa qual a unidade utilizada em “Configurações>parâmetros deste DWG” e aperte em ”Ok”

Por fim, já vai poder visualizar sua fiação criada:

O post Customização de desenho da fiação apareceu primeiro em MULTIPLUS.

Criação da simbologia

Para começarmos, vamos criar a simbologia para o nosso alarme

Execute o comando CONFIGURAÇÕES

Clique em “Configurações avançadas”

Na seção “Editar Referência” clicamos em “de Simbologia”

A lista de simbologias cadastradas no PRO-Elétrica será aberta. Clique em “Adicionar>” para criarmos a simbologia para os alarmes

Clicamos em “Ok” nas duas janelas para salvar a criação da simbologia

Criação do cabo CCI

Crie um desenho de como o fio ou cabo será representado usando os comandos de desenho do próprio CAD (por exemplo, lines, circles, rectang, etc.) no tamanho proporcional a unidade que estiver configurada no PRO-Elétrica (m, cm ou mm)

No nosso caso, o desenho ficou desse jeito:

Para cadastrar esse desenho, vamos em CONFIGURAÇÕES

Clique em “Configurações avançadas”

Na seção “Editar Referência” clicamos em “de Fiação”

Clique em “Adicionar >”

Indique a descrição e identificação do bloco. Quanto à cor, a numeração que o software solicita é a mesma da paleta de cores do CAD. Configure como desejar e clique em “Ok”

Será solicitado que você selecione o desenho da fiação. Clique em “Ok” e o selecioe

No prompt do CAD:

Clique no ponto onde você deseja considerar como ponto de inserção do bloco. No nosso caso:

Ao clicar no ponto de inserção do bloco, o software solicitará a unidade de medida que o desenho foi feito e a escala do mesmo. As informe e clique em “Ok”

Cadastrado o desenho é necessário agora cadastrar as dimensões para que o Pro-elétrica depois possa dimensionar os tubos

Execute o comando CONFIGURAÇÕES

Clique em “Configurações avançadas”

Na seção “Alteração das Simbologias” em “Fiação” clique em “Criar”

Vamos indicar o nome da fiação, o layer em que será desenhado e os parâmetros como abaixo quanto ao tipo, quantidade de fios, se será indicado o diâmetro do cabo ou de cada fio, uso, materia

Configure a variação e clique em “Ok”

Note que a variação foi adicionada à janela que, antes da criação, estava vazia

Clique em “Ok” para finalizar a criação

Criação do símbolo

Comece desenhando o símbolo do alarme com os recursos do próprio CAD em dimensões proporcionais a unidade corrente

Segue abaixo a imagem do nosso exemplo

Com o desenho feito, execute o comando CONFIGURAÇÕES

Clique em “Configurações avançadas

Na seção “Alteração de Simbologias” em “Símbolo” clique em “Criar”

Ao clicar em “Ok” a lista de variações do símbolo “Alarme” será aberta. Como ainda não criamos nada, essa lista estará vazia.  Clique em “Adicionar >” para criar uma variação

Ao clicar em “Adicionar >”, note o prompt do CAD

No desenho que foi criado anteriormente, clique onde você deseja considerar o ponto de inserção do símbolo

No nosso caso:

Uma mensagem do CAD será aberta e solicitará à você que selecione toda a variação do símbolo, ou seja, todo o desenho que fizemos anteriormente

Ao teclar “Enter” a janela de configurações de parâmetros será aberta. Configure conforme a necessidade do símbolo

É necessário entrar com uma potência bem pequena para ter um diferencial de cargas para o pro-elétrica inserir a fiação automática

Na janela “Fiação necessária” entre com o número de fios necessários para que o alarme opere normalmente. Não esqueça de inserir a fiação que criamos anteriormente.

Apertando em “OK”, vai ser aberta a janela de Ligação no Tubo, onde escolhemos que modo vai ser visualizado com a inserção da tubulação:

Quando voltar na janela “Incluir Símbolo”, vamos na opção listagem para inserir itens adicionais na nossa simbologia:

Nessa opção podemos associar peças no simbolo, para que na lista de material, seja levo em consideração :

Escolhemos o Tipo de item:

Qual modelo deseja:

Por fim, bastar aceitar para criar sua nova simbologia.

Indo no menu de ”Inserir simbologia “, já vai poder visualizar seu novo Objeto:

O post Cadastrando simbologias de alarme apareceu primeiro em MULTIPLUS.

Depois da atualização do programa, ao inserir uma tomada o programa questiona qual a posição dela no desenho.

Ao clicar onde ele deve ficar, o programa já identifica o lado correto e insere com a rotação correta conforme a parede.

Porem, ainda sim ele questiona se a rotação esta correta, como na imagem acima.

Caso o programa tenha inserido de forma incorreta, basta digitar “n” para que a rotação seja alterada.

Se ele utilizar um desenho que foi feito com a versão anterior e inserir uma tomada na nova versão o programa possibilita a rotação quanto a rotação automática, o programa tenta achar a rotação correta se o arquitetônico foi feito com os comandos do ProElétrica, se não quiser a rotação automática, é só gerar um bloco com as paredes e aberturas do arquitetônico.

Quanto ao posicionamento do símbolo após a informação da rotação, na última versão, após inserir o símbolo o programa pergunta se quer mover o símbolo, Continuar a inserir ou Terminar.

O post Rotação de símbolos elétricos apareceu primeiro em MULTIPLUS.

Execute o comando CONFIGURAÇÕES

Clique em “Parâmetros deste DWG”

Em “Escala” altere a escala desejada. No caso, com o valor de “50.0”, a escala será “1:50”

Ao fazer isso, todos as simbologias que você inserir no desenho será considerada a escala configurada

Caso queria alterar a escala de uma simbologia já introduzida no projeto, execute o comando UTILITÁRIOS

Clique em “Alterar Escala dos Objetos”

Define a escala para qual deseja alterar

Selecione o objeto que deseja fazer a alteração

Tecle “Enter” para que a alteração seja aplicada

Na janela que se apresentar, decida se você quer manter a escala corrente 1/50 no PRO-Elétrica ou altera os parâmetros do DWG para ficar corrente a escala 1/100

O post Edição da escala das simbologias apareceu primeiro em MULTIPLUS.

Para reverter esse comando, apague o quadro da legenda e execute o comando ASSISTENTE DE PROJETO

Clique em “Inserir fiação”

O Software salva o nosso dimensionamento da fiação, mesmo após a transformação para o quadro de legendas, portanto ao refazer inserção da fiação o desenho ficará como se estivesse acabado de ser dimensionado

O post Retirar o Quadro de Legenda da fiação e voltar com a fiação para a planta. apareceu primeiro em MULTIPLUS.

Faça a inserção de todos os itens (ambos os interruptores, e a própria luminária) em um único pavimento, preferencialmente naquele onde há o quadro (Quadro de Distribuição).

Imagine a representação em corte, para definir a altura de inserção da simbologia

Abra as propriedades das simbologias, modificando a altura dos itens

• Altura do Interruptor Térreo

• Altura da Arandela da escada

• Altura do Interruptor Superior

Se optou em montar a instalação em plantas separadas, utilize o tubo que sobe entrando com a distância da Arandela até o Interruptor do andar de cima.

Indique a conexão origem que é a arandela e a destino que é o interruptor no andar de cima.

O interruptor do andar de cima e o tubo que sobre devem fazer parte da abrangência do QD01 e ao dimensionar a fiação teremos:

O post Luminária com interruptores paralelos em pavimentos (arquivos DWGs) diferentes apareceu primeiro em MULTIPLUS.

O post Arquivos DWG’s exemplos utilizados no Livro Virtual e no Curso do PRO-Elétrica apareceu primeiro em MULTIPLUS.

É possível trabalhar de duas formas, utilizando interruptores bipolares, ou seja, as duas fases vão para o interruptor ou ligando 1 fase no interruptor e a outra fase na luminária.

Vamos começar pelo exemplo, recomendado pela NBR quanto as fiações carregadas (Fases) serem ligadas no interruptor, ou seja, uma instalação usando o interruptor bipolar.

No exemplo acima, foi inserida uma lâmpada Bifásica e um interruptor simples, para visualizar essa configuração da lâmpada bifásica, clique duplo no símbolo da luminária e clique em “Fiação requerida”

Para luminárias bifásicas a fiação requerida deve estar como na imagem abaixo:

Depois de atribuir a luminária bifásica no interruptor, o PRO-Elétrica já entende que o interruptor é simples mas do tipo bipolar e ao inserir a fiação poderemos visualizar que as duas fases ficaram no interruptor e os dois retornos foi pra iluminação, isso só ocorreu desta forma porque o PRO-Elétrica vem com a configuração padrão “Fase-Retorno para lampada bifásica” desmarcado. Para conferir essa configuração é através do comando CONFIGURAÇÕES

Clique em “Configurações Avançadas”

Na seção “Editar Referências” clique em “de Fiação”

Clique em “Parâmetros de desenho de fiação”

Verifique se a opção demarcada na imagem abaixo se encontra desmarcada

Se trabalhar com a configuração marcada “Fase e Retorno para Lâmpada Bifásica” teremos outra disposição de fiação.

O post Luminária Bifásica (Fase e Retorno) apareceu primeiro em MULTIPLUS.

Ambos estão em um arquivo *.dwg separado do outro

No DWG do PAV. SUPERIOR, vamos clicar em INSERIR TUBULAÇÃO

Na seção “Vista” vamos selecionar “desce” e clicar em “Inserir”

A janela “Comprimento do Tubo” será aberta. Marque a opção “Marcar conexão que recebe tubo de outro pavimento” e clique em “Ok”

No prompt:

Selecione a conexão que você desejar com o botão esquerdo do mouse

A janela “SALVAR” será aberta solicitando que você salve as configurações realizadas no projeto. Clique em “Salvar” para realizar essa função

A seguinte janela será aberta:

Selecione as conexões que pertencem ao quadro e tecle “Enter” para salvar essa informação

Note que nos dados dos símbolos, a opção “Pertence ao quadro” está diferente

Essa opção está se apresentando dessa maneira porque ainda não linkamos o nosso projeto com o quadro do pavimento térreo. Para fazer essa alteração, abrimos o arquivo *.dwg do outro pavimento

Com o DWG do outro pavimento aberto, clicamos em INSERIR TUBULAÇÃO

Na seção “Vista” selecionamos “sobe” e clicamos em “Inserir”

Na janela seguinte, indique o comprimento do tubo que estará subindo e clique em “Ok”

Posicione o tubo que subirá para o outro pavimento

Indique a rotação do símbolo com o mouse ou digitando o valor da rotação (em graus) e tecle “Enter”

No prompt:

Selecione com o botão esquerdo do mouse a conexão origem desse tubo

No prompt do CAD, o software solicitará a conexão destino desse caminhamento. A conexão está localizada no outro dwg. Digite “O” (Outro dwg) e tecle “Enter”

A seguinte janela abrirá:

Selecione o *.dwg do outro pavimento, indique as repetições do pavimento e clique em “Ok”

Pressione “Enter” para finalizar o comando

Agora precisamos reatribuir a abrangência do quadro

Para isso, clique duplo no símbolo do quadro para abrir a janela de propriedades do mesmo

Em “Abrangência do Quadro” selecione “Redefinir” e clique em “Ok”

Selecione tudo o que pertence à esse quadro e tecle “Enter”

Ao dimensionar a fiação do pavimento térreo, a seguinte mensagem será apresentada:

Clique em “Ok” e abra o arquivo *.dwg do pavimento superior

Com o arquivo *.dwg aberto, execute o comando ASSISTENTE DE PROJETO

Clique em “Inserir Fiação”

E a fiação será inserida no projeto automaticamente, com os dados do dimensionamento do outro pavimento

O post Ligação entre pavimentos com DWG diferentes(ligação virtual) apareceu primeiro em MULTIPLUS.

Para uso de exemplo para a FAQ, criamos o caminhamento abaixo:

Note que após da curva de 90º a eletrocalha está fragmentada, necessitando de uma emenda

Para contabilizarmos essa emenda na lista de materiais, devemos especificar para o PRO-Elétrica que nesse trecho da eletrocalha existe essa emenda

Para isso, devemos criar a peça acessória da emenda

Atenção: Temos uma FAQ específica para a criação de peças acessórias. Para consultá-la, clique no link – FAQ PEU26 – Criação de peças acessórias

Para criar a peça, execute o comando CONFIGURAÇÕES

Clique em “Configurações Avançadas”

Na seção “Outas configurações” clique em “Cadastro de peças acessórias”

Vamos criar uma pasta própria para essa peça

Na seção “Pastas” clique em “Criar Pasta”

Digite o nome da pasta e clique em “Ok”

Ao criar a pasta, caso tenha necessidade, você pode criar uma subpasta dentro desta para melhor organização através do mesmo comando feito anteriormente. No nosso caso, vamos direto para a criação da peça

Na seção “Peças” clique em “Adicionar peça”

Digite as informações que ficarão contidas nos dados da peça, como na imagem abaixo

Clicando em “Ok” a peça será cadastrada e apresentada na lista de peças cadastradas no software

Após criado a peça, para considerá-la na eletrocalha, selecione todo o segmento fragmentado e dê um clique duplo na tela

Clicando duplo, a janela “Alterar Propriedades:” será aberta

Clique em “Alterar os Tubos”

A janela de propriedades da eletrocalha será aberta

Clique em “Alterar Itens Acoplados”

Na janela “Lista de peças acessórias” clique em “Buscar”

Clicado em “Buscar” localize a peça que acabamos de criar e clique em “Ok”

Configure a peça

Dessa forma, será introduzida uma emenda para cada peça de eletrocalha

Finalizando as alterações, a seguinte imagem aparecerá:

Clique em “Sim” para salvar as alterações e gere a lista de materiais para ver o resultado

O post Cadastro de Emenda na Eletrocalha para levantamento e geração da Lista de materiais. apareceu primeiro em MULTIPLUS.

Abaixo temos uma imagem do arquivo *.dwg

Onde:

• %C% – Circuito
• %D% – Descrição do circuito
• %O% – Observação
• %B% – Bitola da fiação
• %A% – Corrente (em Ampéres)
• %KW% – Carga (em KiloWatts)
• %VA% – Cagra (em Volt-ampére)
• %SF% – Símbolo da fiação
• %BF% – Balanceamento das fases

Alterando o desenho conforme o desejado, salve com o nome original do arquivo para que a substituição seja considerada

Segue abaixo a imagem da alteração

Ao gerar o diagrama unifilar, na janela “Opções – Diagrama Unifilar”, na opção “Final da linha ou coluna” selecione “Bloco”

Ao gerar o diagrama, teremos:

O post Edição e Customização do Diagrama Unifilar no PRO-Elétrica apareceu primeiro em MULTIPLUS.

O post Cadastro de novas variações e dimensões para Eletrocalha apareceu primeiro em MULTIPLUS.

Paredes

Para desenharmos as paredes, executamos o comando PLANTA BAIXA

Clique em “Parede”

No prompt do CAD:

ONDE:

• Opções – Abre a janela de opções do desenho da parede como a espessura, o eixo de referência do desenho e o layer onde o desenho será inserido

• Esquerda – A linha de referência do desenho da parede fica à esquerda da mesma. No desenho abaixo temos: o sentido da parede; a linha de referência do desenho (nesse caso, à esquerda [demarcado em vermelho]); cotas da espessura da parede

• Direita – A linha de referência do desenho da parede fica à esquerda da mesma. No desenho abaixo temos: o sentido da parede; a linha de referência do desenho (nesse caso, à direita [demarcado em vermelho]); cotas da espessura da parede

• Centro – A linha de referência do desenho da parede fica à esquerda da mesma. No desenho abaixo temos: o sentido da parede; a linha de referência do desenho (nesse caso, no centro [demarcado em vermelho]); cotas da espessura da parede

• Desfixar – Tem a função parecida com a do ORTHO do CAD.

Ao criar a linha de uma parede, novas funções serão apresentadas no prompt do CAD

Onde:

• Fechar – Ao executar o comando, o último ponto desenhado se ligará ao primeiro ponto gerado (válido somente quando inicia o comando e não sai dele)

Ao executar o comando “Fechar”:

• Desfazer – Desfaz a última linha de parede desenhada (similar ao UNDO ou CTRL + Z, sem sair do comando de desenho de paredes )

Abaixo segue o resultado final do desenho das paredes

Aberturas

Para introduzir as aberturas (portas e janelas) execute o comando PLANTA BAIXA

Clique em “Aberturas”

Clicando em “Aberturas” a seguinte janela será aberta:

Onde:

• Caixa de seleção – Você consegue selecionar a abertura que deseja inserir

Porta aberta (arco)

Porta aberta (reta)

Porta fechada

Porta fechada dupla

Janela dupla

Janela simples

• Largura – Largura da abertura selecionada (em cm ou metros ou milímetros, vai depender da unidade de medida configurada em Parâmetros deste DWG)

O procedimento de inserção das aberturas é o mesmo para todas. Selecione a abertura e clique em “Inserir”

No prompt

Selecione as duas linhas que formam a parede que deseja inserir a abertura

Duas linhas paralelas aparecerão na parede. Essas linhas são a representação da largura da abertura. As posicione onde deseja inserir a abertura com um clique com o botão esquerdo do mouse sobre a linha da parede.

No caso de portas abertas, o software solicitará a abertura da mesma

Indique-o clicando no limite da linha de representação da abertura (Utilize os Snaps do CAD para capturar o ponto final)

E a porta será lançada

O post Como desenhar arquitetura com o software PRO-Elétrica apareceu primeiro em MULTIPLUS.

Dê um clique duplo no quadro para abrir a janela de propriedades do mesmo

Em “Utilizar DR (Geral ou Parcial) selecione o disjuntor que deseja utilizar

Feito isso, será necessário criar esse DR Parcial para o circuito

Execute o comando ASSISTENTE DE PROJETO

Clique em “Distribuir circuitos”

Selecione o quadro e clique em “Ok”

A janela “Distribuir Circuitos” será aberta. Clique em “Propriedades ^”

Em “Dados dos Circuitos”, selecione os circuitos que deseja fazer a alteração e clique em “DR”

Selecione “DR Parcial” e clique em “Ok”

Feito isso clicamos em ***Editar Outros*** selecionamos Grupo de “DR Parcial”

E criamos o grupo dando um número

Ao dar OK finalizamos a operação clicando em “Aplicar”

Apetamos em Aplicar, e podemos gerar o diagrama para visualizar a proteção parcial dos circuitos aplicados o dr parcial:

O post Como colocar DR Parcial para circuitos apareceu primeiro em MULTIPLUS.

No nosso caso, vamos criar 3 conexões, sendo elas:

• Conexão 50×50 mm
• Conexão 75×50 mm
• Conexão 100×50 mm

Com os desenhos feitos, podemos começar a criação da conexão

Execute o comando CONFIGURAÇÕES

Clique em “Configurações avançadas”

Na seção “Alteração das Simbologias” em “Símbolos” clique em “Criar”

Ao clicar na opção “Criar” uma janela de configuração da descrição da conexão será aberta. Digite o nome da conexão e selecione a simbologia à qual ela pertencerá, no nosso caso, “4-Eletrocalha”

Clique em “Adicionar >” para adicionar uma variação da conexão

No prompt:

Digite “E” (Eletrocalha)

A seguinte janela será aberta:

Se tudo estiver conforme o software solicita, ou seja, desenho feito em POLYLINE e desenhado em MILÍMETROS, clique em “Continuar”

A janela “Variação da Eletrocalha” será aberta

Configure as variações como desejar

Lembrando sempre de lançar os valores em MILÍMETROS

Clique em “Ok” quando terminar de inserir os valores

Note o prompt:

Selecione a variação que foi configurada

Após selecionar a variação do desenho, o software solicitará o ponto de inserção da peça

Clique com o botão esquerdo do mouse onde você deseja determinar o ponto de inserção

A janela “Cadastro de Eletrocalhas” será aberta

Caso você queira fazer mais tamanhos da conexão, clique em “Continuar”, caso tenha feito o cadastro de todas as peças, clique em “Finalizar”

Clique em “Ok”

E a conexão será criada

Este mesmo procedimento é válido para cadastro das conexões de Perfilados.

O post Cadastro de nova Conexão para Eletrocalha apareceu primeiro em MULTIPLUS.

Com o arquivo criado, abra um Drawing novo.

Execute o comando GERAR DIAGRAMAS, QUADROS E LEGENDAS

Clique em “Esquema vertical do projeto”

A janela “Gerar Esquema do Projeto” será aberta

Onde:

• Selecionar Projeto: Você selecionará uma pasta onde ira conter os projetos criado no PRO-Elétrica através do comando GERENCIADOR DE PROJETOS
• Selecionar Arquivos: Você selecionará os arquivos *.dwg correspondentes às pranchas do seu projeto

Atenção: Os desenhos já devem estar com os quadros de carga gerados caso o contrário o PRO-Elétrica não terá a informação que precisa para montar o esquema vertical.

Para o nosso exemplo, vou clicar em “Selecionar Arquivos”

Clicado em “Selecionar Arquivos”, será aberta a mensagem para selecionar os arquivos, clique em “Ok” e na janela seguinte selecione a primeira prancha

Configure os dados do projeto com o pé-direito do pavimento, suas repetições. A cota “Z” será ajustada automaticamente com a adição dos pavimentos

Obs.: A cota “Z” não considera a espessura da laje, apenas o pé-direito dos andares abaixo do pavimento em questão

Faça esse procedimento para todos os pavimentos da edificação

Ao selecionar todos os pavimentos, clique em “Cancelar” para finalizar a seleção

Selecione a tubulação a utilizar e clique em “Inserir”

Ao selecionar a tubulação, será solicitado o símbolo para o Quadro de Medição

Selecione o símbolo que desejar e clique em “Inserir”

Será solicitado o símbolo para o Quadro Geral

O selecione e clique em “Inserir”

Selecione o esquema da prumada

O traçado da Tubulação ao ligar os Quadros

E o Medidor para os Quadros correspondentes, no caso de um Medidor para cada Quadro de Distribuição, será necessário escolher um a um, desabilitando os demais, conforme imagem abaixo:

Feito isso com todos os Quadros será introduzido o Esquema Vertical

Agora você pode dimensionar a fiação entre os Quadros e editar o desenho da melhor maneira

O post Prumada Vertical do Projeto apareceu primeiro em MULTIPLUS.

Vamos utilizar de exemplo o seguinte projeto:

Execute o comando UTILITÁRIOS

Na janela “Utilitários” clique em “Selecionar objetos com Filtro”

Selecione “Fiação”, e “Apagar”. Quanto à seleção do desenho, escolha entre “Todo o desenho” e “Parte do desenho” de acordo com a sua necessidade

Ao clicar em “Ok” e a fiação será apagada

O post Apagando a fiação inserida no desenho apareceu primeiro em MULTIPLUS.

Veja a Lista de Materiais abaixo, que foi inserida em um projeto exemplo.

Nessa lista, existe a separação “por simbologia”, uma coluna de código que pode ser retirada e outras alterações que podemos realizar

Para fazer as alterações, vamos clicar na ferramenta LISTA MATERIAL UTILIZADO

Será aberta a caixa “Listar Materiais Utilizados”. Clique em “Avançado”

Na caixa “Opções Avançadas da Lista de Materiais”, você irá encontrar as opções de “Layout da Listagem”, onde você pode selecionar quais as colunas serão utilizadas.

Em “‘Layout’ da Listagem” temos:

• Colunas: Cada coluna tem sua especificação. Todos os dados que são exportados para a tabela são retirados direto da base de informações de cada elemento, seja ele simbologia, tubo, etc.
• Largura (caracteres): É a quantidade de caracteres máxima permitida em cada coluna.
• Título: A indicação de cada coluna, propriamente, o título da mesma.
• Posição: Define a sequência das colunas, no sentido horizontal
• Desabilitar: Ao ativar essa opção, desabilita essa coluna na lista de materiais gerada.

Em “Acréscimo na lista pela perda na execução” temos:

• Acréscimo da Tubulação (%): Um acréscimo, em porcentagem, de tubo na lista de materiais que será gerada.
• Acréscimo de Fiação(%): Um aumento da fiação com relação a porcentagem informada, na hora de gerar a lista de material.

Em “Fiação” temos:

• Unificar Comp. da Fiação: Ao gerar a lista, ele não separa as composições da fiação do projeto. Ex.: Os fios Terra, Fase e Neutro não são separados, o software considera todos um único item na lista de materiais, separando apenas os fios que possuem a bitola com dimensões diferentes.
• Unificar as Comp. das Fases: Separa as fases A/B/C em itens diferentes
• Em “Cores/Fios”: Indica a cor de cada fio na lista de materiais.

Em “Eletrodutos”

• Unificar Comp. (piso/teto/parede): Com ela desativada, a lista de materiais separa os eletrodutos que são inseridos no(a) teto/parede/piso em itens diferentes.
• Piso/Teto/Par.: Função que substitui ou edita o sufixo da indicação do tubo.
• Incluir Bucha-Arruela: Inclui a peça “Bucha-Arruela” no quantitativo.

Em “Gerar a lista sem separações de simbologia”: Ao ativá-la, a lista não será separa por simbologias. Ex.: As conexões da simbologia “NBR-5444” serão inseridas na mesma lista que as conexões da simbologia “Interruptor com letra S”

O post Opções avançadas da lista de materiais apareceu primeiro em MULTIPLUS.

Clique duplo no símbolo do Quadro que recebe a alimentação do seu projeto

Selecione “Alterar Propriedades do Símbolo” e clique em “Ok”

Clique em “Alterar Itens Acoplados”

Crie uma nova peça para esse quadro. No nosso caso, como exemplo, vamos criar um Tubo de PVC rígido de 3/4″, de 10m de comprimento

Faça isso para todas as conexões/fiação que virá antes do quadro

Ao gerar a lista de materiais, note que foi adicionadas as peças cadastradas

O post Contabilizando o alimentador na lista de materiais apareceu primeiro em MULTIPLUS.

Execute o comando INSERIR TUBULAÇÃO

Em “Traçado” selecionamos “Indireto”

Em “Passa pelo(a)” selecionamos “Parede”

Clique em “Inserir” para selecionar os símbolos

No prompt:

Selecione a conexão que servirá de origem para o tubo

No prompt:

Selecione a conexão destino

Vamos digitar “U” (uma parede) e teclar “Enter”

No prompt:

Selecione a linha de CAD que represente a sua parede

Após clicar na linha da parede, o software solicitará o lado da parede. Você também pode digitar a distância do offset que será inserido para dentro da parede. No nosso caso usaremos 7cm

A tubulação será lançada

O post Ligação de simbologia por eletroduto na mesma parede apareceu primeiro em MULTIPLUS.

Para uso de exemplo, utilizaremos o ambiente abaixo

Antes de inserirmos as eletrocalhas, devemos desenhar o caminhamento desta utilizando LINES do próprio CAD

Antes de passarmos as eletrocalhas, devemos posicionar as conexões secundárias (curvas de 90, cruzetas, tês, etc.)

Executamos o comando INSERIR SIMBOLOGIA

Em “Simbologia” vamos selecionar “4-Eletrocalha” e utilizar a conexão “Cruzeta Reta ‘C'”. Clique em “Inserir”

Ao clicar em “Ok” o CAD solicitará a posição da conexão

Para inserir a eletrocalha, clicamos em INSERIR TUBULÃÇÃO

Em “Simbologia” selecionamos “4-Eletrocalha”

Note o comando no prompt do CAD.

O software solicitará a conexão que servirá de origem para a eletrocalha.

No nosso primeiro caso, vamos inserir a eletrocalha entre o quadro e a conexão

Selecione a conexão origem

No prompt do CAD:

A eletrocalha será lançada

Faça esse procedimento para todas as conexões desejadas

Pode-se também utilizar o a ferramenta Inserir Tubulação do assistente de projetos.

Uma vez já posicionada as conexoes, a tubulação pode ser passada de forma automatica.

Clique em “Assistente de projetos” >> Inserir Tubulação

Será necessario passar 2 a tubulação verticalmente e horizontalmente.

Escolhido qual orientação deseja, no nosso exemplo “Parcial Vertical”, clique em ok que será apresentado a tela a seguir. Deve informar qual o tipo de tubo deseja inserir

Escolha o tubo e aperte em Inserir.

Selecione a área que deseja passar esta tubulação

Tecle enter para confirmar que será passada a tubulação automatica, como na imagem abaixo

Agora repita o procedimento, e selecione Parcial Horizontal

Repita os passos, escolha o tubo e informa a area que deseja passar esta tubulação

Tecle enter para confirmar que a tubulação será passada

Outra forma bem facil de trabalhar com eletrocalhas, é reconhecendo linhas como tubos

Utilizando o exemplo abaixo, é possivel reconhecer as linhas de referencias e transforma-las em tubos, no caso, eletrocalhas

Clique sobre o menu “Assistente de Ptrojetos” e em seguida “Reconhecer linhas como Tubos”

Escolha o tipo de reconhecimento será mais facil para seu projeto. No nosso caso, selecionarei manualmente

clique em enter e selecione todas as linhas a serem transformadas em tubos.

Tecle enter para confirmar, e será apresentado uma janela para escolher o tipo de tubo que deseja transformar. No nosso exemplo, eletrocalhas

Ao clicar em inserir o software questionará se deseja apagar as linhas que dera origem aos tubos.

Em seguida, solicitará uma verificação para procurr os simbolos conectados

E suas ligações

Ao confirmar, a eletrocalha já estará passado entre os simbolos encontrados

Para inserir as conexões, como Cruzetas e Tês, pode utilizar a função “Dividir Eletrocalha/Eletroduto”, presente no menu Utilitarios

Selecione a tubulação à ser reconhecida

Indique um comprimento minimo

Será apresentado a imagem abaixo, informando que deve selecionar o tipo de conexão a inserir nas divisões

Escolha a conexão, no nosso caso, uma cruzeta reta U

O software já lhe apontará onde ela será incluida. Escolha uma dimensão para ela e confirme clicando em OK.

Faça isso em todas que desejar.

Caso tenha inserido uma conexão incorreta, basta utilizar a ferramenta “Trocar Simbologia”, presente no menu Assistente de Projetos

Informe qual simbologia deseja alterar

Selecione a simbologia desejada

Ao clicar em Inserir, será questionado se deseja reconhecer todos os blocos daquela simbologia, para que seja alterada em todo o projeto.

No nosso caso, vamos alterar somente o bloco selecionado

Pode-se escolher manter algumas configurações

Logo após deve escolher uma dimensão para a simbologia escolhida

E por fim, confirme clicando em OK

A simbologia será alterada.

Você também pode gerar o 3D da instalação da eletrocalha. Para isso, clique em ASSITENTE DE PROJETO

Selecionando a instalação, tecle “Enter” e o 3D será gerado

Veja abaixo vídeo demonstrativo de inserção de eletrocalha e geração de 3D da mesma

O post Formas de lançamento das eletrocalhas apareceu primeiro em MULTIPLUS.

Para uso de exemplo, utilizaremos o seguinte projeto:

Obs: Para que o software reconheça as conexões, as mesmas devem estar na configuração de BLOCO DE CAD

Para começar, execute o comando ASSISTENTE DE PROJETO

Na janela “Assistente de projeto” selecione a opção “Reconhecer Pontos do Arquitetônico”

Na janela “Bloco Arquitetônico” você verá que o software reconheceu os blocos automaticamente. Selecione o bloco que deseja reconhecer ou selecione  “****Selecionar no Desenho****” e clique em “Ok”

É recomendado que você ative a opção “Manter a simbologia do Arquitetônico” para que não haja nenhum problema na rotação do símbolo e a representação gráfica do objeto não mude para um do PRO-Elétrica.

Caso você tenha escolhido a opção “****Selecionar no Desenho****”, clique na conexão que deseja reconhecer

Escolha o símbolo que deseja fazer correspondência e clique em “Inserir”

A janela “Reconhecer” será aberta e perguntará se você deseja reconhecer todos os blocos deste tipo. Caso queira, clique em “Todos os Blocos”, caso não, clique em “Somente o Bloco selecionado”

Ao clicar duas vezes na conexão, note que o software já a reconhece como um objeto do PRO-Elétrica, no nosso exemplo, reconhecido como uma tomada.

Assista o vídeo e veja como é fácil reconhecer blocos e linhas do CAD como objetos do PRO-Elétrica para agilizar no processo de levantamentos quantitativos da instalação.

O post Aproveitando projeto feito em CAD(DWG) e gerando lista de materiais no PRO-Elétrica apareceu primeiro em MULTIPLUS.

Vamos usar como exemplo o projeto abaixo:

Execute o comando UTILITÁRIOS

Na janela “Utilitários”, clique em “Selecionar objetos com Filtro”

Selecione FIAÇÃO. No nosso caso, vamos selecionar a fiação de TODO O DESENHO. Em “Ação”, selecione “Selecionar”. Clique em “Ok”

Veja que a fiação ficará toda selecionada.

Sem clicar na tela do AutoCad, volte a acessar o comando UTILITÁRIOS.

Na janela “Utilitários” clique na opção “Trocar escala dos objetos”

Na janela “Trocar Escala dos Objetos” você consegue trocar a escala de tudo que está selecionado no seu projeto. Altere a escala como desejar e clique em “Ok”

Um preview da alteração será feito no projeto e, caso queira aplicar as alterações, clique em “Alterar para: *ESCALA*”. Caso não queira aplicar as alterações, clique em “Manter: *ESCALA*”

O post Ajustar escala da fiação apareceu primeiro em MULTIPLUS.

Execute o comando CONFIGURAÇÕES

Na janela “Configurações”, clique em “Configurações avançadas”

Na próxima janela, na seção “Editar referência”, clique em “de Fiação”

Na janela “Fiação” clique em “Parâmetros de desenho da fiação”

Na janela “Parâmetros de inserção da Fiação”, na seção “Parâmetros de utilização”, seleciona a opção “Utilizar 1 terra para todos os circuitos” e clique em “Ok”. Na próxima janela, clique em “Ok” novamente

A partir desta modificação, toda fiação do seu projeto terá um “T-Terra” para todos os circuitos, ao dimensionar a fiação deverá selecionar o critério para o terra, onde deverá selecionar o diâmetro do terra ou utilizar o da maior Fase, se no trecho passar uma fase de 2,5 o terra irá adotar 2,5, se tiver outro circuito com uma fase maior, por exemplo de 6mm, o terra vai ser inserido com 6mm também.

O post Utilizando um terra para todos os circuitos apareceu primeiro em MULTIPLUS.

Utilizaremos o seguinte ambiente para exemplificar:

Com layer “0”

Para definirmos como paredes do Software, executamos o comando PLANTA BAIXA

Na janela “Planta baixa”, clique em “Definir paredes”

Assim teremos:

Clique em “OK”, selecione as paredes e tecle “Enter” para definir as espessuras (offset das paredes).

Informe as espessuras das paredes (Offset) e clique em “OK” e assim teremos as linhas de CAD reconhecidas como paredes definidas com o layer defaut “PAREDES 2D”

O post Definindo ou reconhecendo as paredes apareceu primeiro em MULTIPLUS.

Acoplaremos a tomada e o interruptor circulados abaixo para uso de exemplo

Verifique a altura que estão inseridos. Se ambos os símbolos estiverem na mesma altura ou em alturas diferentes. Neste procedimento ajustamos a altura da tomada para 1.10, mesma altura do interruptor.

Execute o comando INSERIR TUBULAÇÃO

Na janela “Inserir Tubos”, na seção “Ligação entre objetos” habilite a seguinte opção:

Clique em “Inserir”. Teremos na linha de comando do AutoCad:

Clique em um dos símbolos com o botão esquerdo. Após isso, teremos:

Clique no outro símbolo com o botão esquerdo e as conexões serão acopladas

Selecionadas as 2 conexões, será aberto uma caixa para selecionar o tipo de caixa à ser acoplada.

Ao acoplar, o Software novamente pedirá “Primeira Conexão à acoplar” para dar continuidade a outros acoplamentos, se existirem. Caso não, para sair do comando tecle “Esc”.

Se os objetos estiverem acoplados eles não precisam estarem ligados entre si, pois o Software interpretará como um “tubo virtual” entre eles. Apenas ligue um dos pontos à luminária como no exemplo no inicio desta FAQ

Para ver os itens acoplados, executa o comando INSERIR TUBULAÇÃO

Na janela “Inserir Tubulação”, na seção “Ligação entre objetos”, deixe selecionada a opção “Visualizar objetos acoplados” e clique em “Inserir”

Selecione os símbolos e tecle “Enter”. Teremos as conexões acopladas.

Se os objetos estiverem em alturas distintas, somente será inserido um tubo virtual entre os objetos.

O post Acoplamento entre dois objetos apareceu primeiro em MULTIPLUS.

Para uso de exemplo, vamos utilizar o ambiente abaixo

Com todos os símbolos introduzidos no projeto, vamos executar o comando ASSISTENTE DE PROJETO

Clique em “Inserir Tubulação”

Ao clicar, a janela de configurações da inserção será aberta

Onde:

• Ambiente pelo Teto e Paredes: ligará todos os pontos que existirem no ambiente, com o caminhamento dos tubos entre o teto e as paredes, por isso, para usar este comando é necessário de pelo menos 1 ponto no teto;
• Parcial Horizontal: ligará os pontos alinhados somente na direção horizontal;
• Parcial Vertical: ligará os pontos alinhados somente na direção vertical;
• Somente Luminárias: ligará somente as luminárias selecionadas;
• Tubo: tipos de traçado (Indireto – Desenhar o traçado do tubo antes da inserção / ****Perguntar antes**** – Antes de fazer a inserção automática de conexão para conexão, o software irá perguntar se é traçado direto ou indireto);
• Precisão(cm): Parâmetro do Software para captura do ponto interno do ambiente (20 é o valor ideal);
• Offset do Tubo na parede (cm): dimensão na qual o tubo será inserido para a parte interna da parede tomando como referência sua face;

No exemplo utilizaremos a opção “Ambiente pelo Teto e Paredes” com o tubo no traçado “Retilíneo”.

Na janela “Inserir tubos” configuramos da seguinte maneira para utilizarmos também as ligações passando pela parede:

Clique em “Inserir”

Ambiente retângular

No prompt do CAD:

Pressione “Enter” se a sua área for retangular.

No prompt:

Clique no canto do ambiente

No prompt:

Selecione o outro canto do ambiente, de modo que o retângulo abrange toda a área

Ao finalizar, a tubulação será lançada

Ambiente irregular

Após configurar a tubulação, no prompt de comando:

Digite “I” (Irregular) e tecle “Enter”

No prompt:

Selecione o primeiro canto do seu ambiente

O próximo ponto

Repita os passos até que todo o perímetro do ambiente seja demarcado

Quando você fechar o perímetro e chegar ao ponto inicial, tecle “Enter” e a tubulação será lançada

O post Lançamento de Eletrodutos através do método automático apareceu primeiro em MULTIPLUS.

Usaremos de exemplo a seguinte situação:

Execute o comando INSERIR TUBULAÇÃO

Configuramos o eletroduto da seguinte maneira:

Clicando em “Inserir”, o CAD solicitará a conexão origem

Clique com o botão esquerdo na conexão origem

Ao clicar, o CAD solicitará a conexão destino

Clique com o botão esquerdo na conexão destino

Note que uma linha foi inserida entre as duas conexões para nos orientar que a ligação a ser feita é entre estes dois objetos.

O CAD solicitará as linhas das duas paredes. Selecione-as

Após selecionar as paredes, ele vai pedir o lado da parede (por onde o tubo passará). Mova o mouse em direção à parede e dê um clique ou digite A enter para Alterar o Offset e digite o valor do “offset” do tubo. No nosso caso, utilizaremos 7cm

Ao terminar o desenho do caminhamento do tubo, tecle “Enter” e o tubo será inserido

O post Ligação de Eletroduto entre duas paredes apareceu primeiro em MULTIPLUS.

Deve já deixar indicado circuito (1), ponto de comando (a) e potência parcial (2x36W) para ao inserir o simbolo estas informações já sairem no desenho e não ter que inserir manualmente depois.

Clique em CONFIGURAÇÕES

Clique em “Configurações Avançadas”

Caso você queria cadastrar uma referência de simbologia, em “Editar Referência”, clique em “de Simbologia”

Caso você não queira criar a referência de Simbologia e utilizar uma já existente, pule essa etapa

Clique em “Adicionar>”, digite o nome da referência e clique em “Ok”. Em “Editar Simbologias” clique em “Ok” novamente

Vá em “Configurações Avançadas” e na seção “Alteração das Simbologias”, em “Símbolo”, clique em “Criar” se deseja criar um novo símbolo ou Modificar para adicionar uma variação em um símbolo já existente.

Se optou em criar um novo Símbolo, digite o nome do símbolo e selecione em que simbologia vai se cadastrar. Clique em “Ok”

A página “Incluir símbolo” será aberta. Na região de Variações do Símbolo, clique em “Adicionar>”

No prompt estará solicitando o ponto de inserção da luminária. Selecione-o com um “click esquerdo”

No prompt estará solicitando a seleção do símbolo. Selecione-o (inclusive os textos)

Após selecionada, pressione “Enter” , na linha de comando será solicitado a seleção do texto que dá nome a variação geralmente apresentado nos quadros de legenda, se não tiver este texto, clique novamente em ENTER

Teremos a janela de configurações aberta. Dê nome a sua luminária preenchendo o campo da descrição, indique se o desenho é DETALHADO (o símbolo não muda de tamanho conforme a escala, ele será desenhado na sua dimensão REAL) ou ESQUEMÁTICO (o tamanho do símbolo é ajustado de acordo com a escala corrente no Parâmetros deste DWG).

Indique a unidade de desenho utilizada, se tiver optado pelo desenho ESQUEMATICO informe a escala em que foi desenhado.

Informe a potência total, se for desta luminária exemplo, indicamos 72W e utilização como ILUMINAÇÃO. Indique a Referência de Inserção, se for embutida no teto indicamos TETO e distância de referência 0, se for uma luminária pendente (lustre), indicamos pelo TETO e quanto ela desce em relação ao teto. Definir também as possibilidades de se ao inserir o simbolo poderá girar (Rotacionar ao inserir: SIM) e se poderá espelhar, como geralmente as luminárias possuem formas regulares Não é necessário espelhar.

Clicado em OK, devemos definir a quantidade mínima para ligar este ponto, no caso da luminária indicamos 1 neutro e 1 retorno (essa quantidade de retorno é redefinida automaticamente ao atribuir os interruptores da luminária).

Na tela seguinte indicamos o ponto para ligar o eletroduto e se o tubo deve ser cortado na extremidade para não ficar passando por cima do desenho do simbolo.

Conforme a seleção do desenho, devemos então informar o texto que indica o número do circuito, o texto que indica o comando e o texto que indica a potência, no nosso caso, vamos selecionar a opção da potencia parcial e indicar 2 para a potencial total de 72W seja apresentado como 2x36W.

Clicando em OK, na linha de comando será solicitado a seleção de cada um dos textos, começando pelo número do circuito, clique no número do circuito e será aberta a janela para atribuir o comportamento deste texto ao inserir o simbolo. Depois será solicitado a seleção do texto que corresponde ao ponto de comando e seu comportamento e por último o texto da potencia parcial e seu comportamento. Clicando em OK teremos o cadastro da variação.

Clicando em OK novamente, a sua luminária estará cadastrada no banco de símbolos do PRO-Elétrica.

Para adicionar os outros modelos de luminárias, volte em CONFIGURAÇÕES > CONFIGURAÇÕES AVANÇADAS > em SÍMBOLO clique em MODIFICAR, selecione a SIMBOLOGIA e OK, o SIMBOLO e OK, em nome do simbolo, clique em OK e chegando na janela com a luminária cadastrada anteriormente clique em ADICIONAR na região de VARIAÇÕES DO SIMBOLO.

Pode-se também utilizar as opções para COPIAR entrando em CONFIGURAÇÕES > CONFIGURAÇÕES AVANÇADAS > Simbolo: COPIAR, poderá copiar a variação de um símbolo para o mesmo local só modificando o nome e posteriormente MODIFICAR as propriedades como carga por exemplo.

O post Cadastro de desenho de Luminárias apareceu primeiro em MULTIPLUS.

Para cadastrar um item na biblioteca, siga os passos:

Antes de fazer o cadastro, você deverá ter acesso à um desenho em formato *.dwg

Para uso de exemplo, faremos o cadastro do desenho abaixo

Com o desenho preparado, no seu PRO-Elétrica, execute o comando PLANTA BAIXA

Clique em “Biblioteca”

A biblioteca de blocos do PRO-Elétrica será aberta. Clique em “Avançado”

Caso queira cadastrar uma nova categoria, clique em “Criar uma nova Pasta na Biblioteca”

Caso queira adicionar em uma categoria já existente, pule as etapas de criação de pasta e vá para a etapa incluir desenho na biblioteca.

Digite o nome da sua pasta e clique em “Ok”

Após criada a pasta, vá em “Biblioteca” novamente, clique em “Avançado” e depois em “Incluir Desenho na Biblioteca”

O software solicitará que você selecione todo o desenho. O faça e tecle “Enter”

Após selecionado o desenho, o software solicitará o ponto de inserção do desenho. No nosso caso, será no meio do desenho

Depois de feito estes passos o software solicitará a pasta onde este novo desenho deve ser cadastrado, vamos escolher a pasta recém criada com o procedimento feito anteriormente

Insira alguma descrição caso ache necessário e clique em “Ok”

Configure o item como desejar e clique em “Ok”

Ao clicar em “Ok” o desenho será inserido na biblioteca do software

É muito utilizado para cadastrar carimbos, notas de projetos, blocos para montagem de layout, etc.

O post Como cadastrar novos Desenhos(Detalhes Típicos) na Biblioteca da ferramenta PLANTA BAIXA apareceu primeiro em MULTIPLUS.

Execute o comando CONFIGURAÇÕES

Clique em “Configurações Avançadas”

Na seção “Alteração das Simbologias”, em “Símbolo”, clique em “Modificar”

Localize a simbologia que contém o símbolo que você deseja fazer a modificação. No nosso caso, a faremos em um Interruptor Simples, da simbologia “Interruptor com letra S”

Ao localizar a variação do símbolo, selecione-a e clique em “Listagem”

Clique em “Adicionar”

Para utilizarmos uma peça que já temos – que é o nosso caso – clicamos em “Buscar na base de dados”

Localize a sua peça (conforme cadastramos na FAQ PEU26), selecione-a e clique em “Ok”

Clique em “Ok” para aplica-la ao Interruptor Simples.

Caso queira fazer alguma alteração na sua peça, clique em “Modificar”

A modifique da maneira que desejar e clique em “Ok”

Caso queria remover alguma peça da conexão, selecione-a e clique em “Remover”

Quando terminar de fazer as alterações clique em “Ok” para que os dados sejam salvos na conexão

Ao gerar a lista de materiais, a peça que cadastramos será apresentada

O post Associar Peças e Acessórias (insumos) em um símbolo existente apareceu primeiro em MULTIPLUS.

Para cadastrarmos uma peça acessória no PRO-elétrica acessamos o comando CONFIGURAÇÕES

Clique em “Configurações avançadas”

Na seção “Outras Configurações” clique em “Cadastro de Peças Acessórias”

A seguinte janela será aberta

No campo “Pastas”, “Pasta Atual:\” corresponde às separações por categoria das peças acessórias. Na janela “Pasta:” ao clicar em “.” (primeira linha), volta a categoria anterior

Para criar uma nova categoria clique em “Criar Pasta”

Caso queira incluir uma peça acessória em uma categoria já existente, pule a etapa de criação e apenas abra a pasta dessa categoria

Digite o nome da pasta. Como exemplo, vamos criar a pasta “Acabamentos”. Ao digitar o nome da pasta, clique em “Ok”

Para criar a peça, certifique-se que a pasta da categoria esteja aberta.

Clique em “Adicionar Peça”

Configure a peça como desejar. No nosso exemplo, criaremos a peça “Espelho para interruptor”.  Essas configurações serão para a identificação da peça na lista de materiais do seu projeto. No nosso exemplo, utilizaremos as configurações:

• Unidade: pc (peça)
• Código: ESPI
• Descrição: Espelho para interruptor
• Fabricante: MULTIPLUS

Ao clicar em “Ok”, a peça será criada na pasta selecionada anteriormente

Para associar a peça à uma conexão consulte a FAQ PEU27 – Associar peças e acessórios em um símbolo existente

O post Cadastro de Peças e Acessórios (Insumos) no PRO-Elétrica apareceu primeiro em MULTIPLUS.

O software PRO Elétrica possui os padrões de entradas das principais concessionarias do Brasil

Ao tentar acessar um padrão de entrada de uma concessionária que não é cadastrada por default no PRO Elétrica, a seguinte mensagem será apresentada:

Clique aqui para fazer o download das bibliotecas de padrões de entrada adicionais.

Ao fazer o download do arquivo você precisará extraí-lo

Execute o “PE_Biblioteca.exe” como administrador e a página de instalação será aberta

O ideal é sempre antes de executar a instalação desabilitar o anti vírus e firewall, para que não seja bloqueada a operação.

Selecione onde você quer salvar as bibliotecas e clique em “Instalar”

Ao finalizar a instalação, abra seu PRO-Elétrica e consulte sua biblioteca.

O post 📽 Biblioteca de Padrões de Entrada das Concessionárias apareceu primeiro em MULTIPLUS.

Primeiro, deve-se criar o layer para cada tubo. Ex.: Para tubos de 3/4″, criamos a layer “Tubos_3-4”

Criado o layer, selecione a cor que você deseja utilizar e feche a janela de gerenciamento de layers

Selecione todo o projeto e dê dois clicks em um lugar vazio da tela

A janela “Alterar Propriedades” será aberta. Clique em “Filtrar a seleção (utilizar 1 filtro)” e selecione o tubo que você deseja modificar

Clique em “Ok” e feche essa janela. Toda a tubulação de 3/4″ será selecionada

Abra a lista de layers e selecione a que criamos no começo dessa FAQ

Agora os tubos de 3/4″ estão em outra cor, faça o mesmo para os outros diâmetros se desejar que fiquem em outras cores.

O post Como editar a cor dos tubos em função do diâmetro apareceu primeiro em MULTIPLUS.

Após recebido arquivo *.dwg e criado a prancha, execute o comando INSERT ou, nas abas do CAD, clique em INSERT>BLOCK

Ou pelo MENU SUPERIOR acionar o INSERT > BLOCK

A tela de inserção do bloco será aberta. Clique em “Browse” e localize o arquivo *.dwg da arquitetura

Localizado o arquivo, clique em “Open”

É recomendado ativar a opção “Explode” para que a arquitetura não venha como BLOCO, se inserir como BLOCO pode utilizar o EXPLODE depois. Clique em “Ok” para inserir a arquitetura na prancha.

Note que no prompt de comando do CAD está solicitando um click para inserir o bloco através do ponto de inserção do mesmo

Clique com o botão esquerdo do mouse dentro da prancha

E a arquitetura está lançada.

Utilize o ZOOM EXTENTS caso não visualize a arquitetura que pode estar longe do ponto de inserção, se isto ocorrer, use o comando MOVE para mover a arquitetura para dentro da folha.

O post Como inserir a arquitetura no projeto apareceu primeiro em MULTIPLUS.

No exemplo, vamos introduzir a tubulação entre as duas tomadas (imagem abaixo)

Para começar, clique no comando INSERIR TUBULAÇÃO

Em “Traçado” selecione a opção “Indireto”. Em “Passa pelo(a)” seleciona a opção “Parede”

Note que no prompt do CAD estará solicitando uma conexão origem do tubo. Selecione a conexão desejada

A mesma coisa para a conexão destino

Após determinar as conexões origem/destino, o CAD pedirá para que você desenhe o caminho que o tubo fará. Faça-o e, quando terminar, tecle “Enter”

Após teclar “Enter”, a tubulação será inserida no projeto.

Inserção automática na mesma parede – Uma parede

Clique no comando INSERIR TUBULAÇÃO

Em “Traçado” selecione a opção “Indireto”. Em “Passa pelo(a)” seleciona a opção “Parede”

Note que no prompt do CAD estará solicitando uma conexão origem do tubo. Selecione a conexão desejada

A mesma coisa para a conexão destino

No prompt do CAD está solicitando um comando. No nosso caso, vamos digitar “u” (Uma parede) e teclar “Enter”

Será solicitado a linha da parede que as tomadas se encontram. Selecione-a com um click esquerdo

Após selecionada a parede, o CAD solicitará o lado em que a parede se encontra em relação à simbologia. Aponte o mouse para o lado da parede, digite o “offset” do tubo e tecle “Enter”

O traçado foi lançado automáticamente

Traçado indireto entre duas paredes

No nosso exemplo, faremos a ligação entre as duas tomadas destacadas na imagem abaixo

Execute o comando INSERIR TUBULAÇÃO

Em “Traçado” selecione a opção “Indireto”. Em “Passa pelo(a)” seleciona a opção “Parede”

Note que no prompt do CAD ele está solicitando uma conexão origem. Selecione-a e logo após seleciona a conexão destino

No prompt encontramos a opção “Duas paredes”. Digite “d” e tecle “Enter”

Selecione as duas paredes a qual deseja inserir a tubulação

No prompt de comando, está solicitando o lado da parede. Mova o mouse para o lado da parede, digite o “offset” do tubo e tecle “Enter”

Traçado indireto interligando Vários pontos na parede de um mesmo ambiente.

Quando temos várias tomadas para serem interligadas pela parede podemos utilizar a opção Vários que aparece na linha de comando, digitando a letra V e Enter será solicitado o 1°ponto, 2° ponto, 3° ponto, 4° ponto ou tecle ENTER para FINALIZAR, teclando ENTER teremos o tubo interligando os pontos.

Eles devem ser selecionados de modo sequencial como na imagem exemplo abaixo:

Teclando enter para finalizar a seleção teremos os tubos pela parede.

O post Desenhando o traçado do tubo pela parede apareceu primeiro em MULTIPLUS.

Resposta: Não é possível, porque o AutoCAD R14 não aceita o ponto de exclamação, somente o AutoCAD 2000 ou superior, o que tornam os arquivos incompatíveis com o AutoCAD R14. Se quiser, poderá alterar por conta própria o arquivo: \Pro_Elet\Layers.dat e os arquivos *.cnx contidos nas pastas de simbologias dentro da pasta: \Pro_Elet\Dat, estes arquivos podem ser abertos com o BLOCO DE NOTAS DO WINDOWS onde poderá editar o nome dos layers padrões do PRO-Elétrica acrescentando a exclamação ou substituindo o _ por !.

O post Ponto de exclamação na layer apareceu primeiro em MULTIPLUS.

Na tela que se abre, clique em Gerar 3D de parte do desenho

Selecione toda a área que deseja gerar o 3D e tecle enter

O software começara o processamento e geração do 3D

Ao finalizar, ele questionará se há algum layers que deseja desconsiderar no 3D

Pode seleciona-los e clicar em continuar

Posicione o 3D onde desejar

E pronto, o 3d já foi gerado

Altere para uma vista diferente para melhor visualiza-lo, por exemplo SW Isometric.

O post Como gerar o 3D apareceu primeiro em MULTIPLUS.

No prompt: [S]elecionar vários, ou Selecione [Tubo, Fiação ou Símbolo]: digite S e tecle “Enter”

No prompt: Select Objects: digite ALL e tecle “Enter” e, mais uma vez, “Enter”

A janela “Alterar propriedades” será aberta

Clique no botão “Filtrar a seleção (utilizar 1 filtro)”

Selecione o simbolo que você deseja alterar a fiação, no nosso caso, faremos com as luminárias Fluorescentes 2x20W. Após selecionar, clique em “Ok” e a página “Alterar Propriedades:” voltará à se mostrar.

Clique em “Alterar os Símbolos”

A janela de configuração das luminárias será aberta.

Encontre a opção “Alterar fiação requerida”, ative-a e clique em “Ok” para que a página de configuração da fiação seja aberta.

Na página de configurações da fiação, selecione o tipo de fio que você deseja fazer as alterações. No nosso caso, selecionaremos o “T-Terra”. Clicamos em “Zerar” e, em seguida, em “Ok”.

Uma janela perguntando se você deseja realizar as alterações em todas as luminárias selecionadas previamente aparecerá. Clique em “Sim”

Como fazer para que não ocorra o aterramento das luminárias nos próximos projetos?

Você precisa fazer essa alteração direto nos dados da simbologia. Para isso, inicie um novo desenho e clique em CONFIGURAÇÕES

Clique em “Configurações avançadas”

Na seção “Alteração das Simbologias”, em “Símbolo” clique em “Modificar”

Encontre a simbologia que deseja fazer a alteração

O símbolo de Luminárias

Não iremos alterar o nome, então clique em OK.

Na janela “Modificar Símbolo”, selecione a variação e clique em “Modificar”

Não vamos alterar nada na primeira página. Clique em “Ok”

Você pode configurar a fiação do jeito que preferir. No nosso caso, na caixa “Número de Fios [T-Terra]:” inserimos o número 0 para que esse tipo de fiação não seja mais considerada para essa luminária.

Clicando em “Ok” e depois em “Ok”, suas alterações serão salvas na variação do símbolo no banco de dados do PRO-Elétrica e nos próximos projetos não precisará mais editar a fiação para não sair com o TERRA.

O post Como fazer para retirar o fio de aterramento das luminárias após a inserção de fiação? apareceu primeiro em MULTIPLUS.

Para apagar algumas ou todas as indicações em uma só operação, fazer da seguinte forma:

Clicar na ferramenta “Indicações”.

Clique em “Apagar indicações”

Seleciona a indicação que você quer apagar, no nosso caso, a bitola da fiação

Selecione todos os circuitos pois desejamos apagar todas as indicações de 2,5 independente do circuito.

Selecione a bitola da fiação a apagar, e clique em OK.

Abaixo temos imagens do antes e depois da aplicação do comando

O post Apagar as indicação da bitola na prancha apareceu primeiro em MULTIPLUS.

…você deixou de atribuir as luminárias e os interruptores.

Para fazer a atribuição, vá em ASSISTENTE DE PROJETO

Clique em “Atribuir Interruptores/Bot.Relês/Sensor/Bóia”, depois em “Interruptores/Campainha”

Após executado o comando, note que o CAD solicitou que você selecione os objetos. Selecione todas as luminárias e os interruptores que pertencem à esse comando

Todas as luminárias e os interruptores estão com suas linhas tracejadas. Aperte “Enter” para confirmar

Uma janela para a configuração da indicação dos comandos será aberta. Configure-a de acordo com a sua necessidade

Note que os comandos foram inseridos nas simbologias

O comando também é indicado na fiação

Observação: Sem realizar este passo, o PRO-Elétrica não conseguirá dimensionar a fiação de RETORNOS.

O post Mensagem: O(s) interruptor(es) e/ou luminária(s) marcados na tela não estão atribuídos apareceu primeiro em MULTIPLUS.

O PRO-Elétrica tem uma função específica para corrigir esse erro.

Clique no menu INDICAÇÕES

Selecione a opção Sobreposição das indicações e clique em Ok

A seguinte imagem vai aparecer:

Selecione a opção que mais convém com o seu caso

Abaixo você consegue ver um exemplo do uso dessa função.

Foi utilizado a opção

O post Verificar Sobreposição de Textos apareceu primeiro em MULTIPLUS.

O PRO Elétrica é um software onde você pode personalizá-lo adequando-o as suas necessidades.
No exemplo abaixo será demonstrado como criar a sua simbologia. A simbologia é como o catálogo, onde dentro desta simbologia teremos os símbolos com suas variações.

Para criar a Simbologia, siga os passos:

Clique no menu CONFIGURAÇÕES

Clique em Configurações avançadas

Na página de configurações avançadas, você encontrará a seção Editar Referência.
Nessa seção, clique em de Simbologia.

Na página seguinte, você vai clicar em:

Adicionar >

E preencher o campo de texto com o nome da sua simbologia.

Finalizado, clique em Ok

Note que a simbologia foi criada.

O post Como cria uma nova categoria de Simbologias apareceu primeiro em MULTIPLUS.

Clique duplo em cima da simbologia para abrir a janela de configurações

Na janela de configurações, vamos mudar a caixa “Utilização:” de “Iluminação” para “Força”

Dê “Ok”

Você pode associar várias luminárias no quadro de distribuição

Para associar várias luminárias no mesmo quadro, selecione todo o desenho

Com tudo selecionado, dê um clique duplo em um espaço vazio. Após o clique duplo, a janela ALTERAR PROPRIEDADES será aberta

Clique na opção “Filtrar a seleção (utilizar 1 filtro)”

Clique na simbologia da luminária que deseja alterar.

Com ela selecionada, clique em “Ok”

A janela ALTERAR PROPRIEDADES será aberta novamente

Clique em “Alterar símbolo”

A janela MODIFICAR será aberta

Na caixa “Utilização:” mude de “Iluminação” para “Força”

Clicando em “Ok”, a janela MODIFICAR abrirá perguntando se você deseja alterar os dados das simbologias selecionadas

Clicando em “Sim” todas as luminárias serão modificadas quanto a utilização para FORÇA com esta característica aplicada não será mais necessário os interruptores tornando o acionamento da iluminação diretamente no quadro.

O post Iluminação acionada direto pelo Quadro apareceu primeiro em MULTIPLUS.

Para que o software considere essa ligação utilizando esse método, as plantas dos pavimentos que você deseja interligar deverão estar no mesmo arquivo *.dwg

Você vai traçar um tubo de um quadro até o outro

De padrão, o software vai considerar o tamanho inserido no desenho. Para que ele considere o tamanho real, precisamos configurá-lo. Clique duas vezes em cima do tubo para abrir a janela de configurações

Na área “Simbologia”, altere a caixa “Usar comprimento:” de “do desenho” para “fixo”

Note que a caixa “Comprimento do Tubo (cm):” será habilitada para edição. Nessa caixa, você colocará o tamanho real do tubo que sobe para o outro pavimento. Esse comprimento será considerado na lista de materiais.

Note que a unidade de medida é CENTÍMETROS.

Clicando em “Ok”, a ligação estará lançada.

Outro modo é inserindo o tubo que SOBE, sendo a conexão origem o quadro do Térreo e destino a caixa de passagem do pavimento superior.

O post 📽 Ligação entre dois quadros em diferentes pavimentos no mesmo arquivo apareceu primeiro em MULTIPLUS.

Para isso, siga o passo a passo:

• Com o seu PRO-Elétrica aberto, clique no comando PRJ ou PROJETO. O comando se localiza na barra de ferramentas.

A janela de GERENCIAMENTO DE PROJETOS será aberta.

• Clique em NOVO PROJETO

• Uma janela solicitando o nome do projeto será aberta. Digite o nome do seu projeto e clique em OK

• Após inserido o nome, clique em GRAVAR PROJETO para que as alterações sejam salvas

Com o seu projeto criado, você pode criar pranchas do mesmo.

• Na seção de pranchas, clique em “Adicionar”

• Uma janela de configuração da prancha será aberta. Você irá configura-la como preferir.

Onde:

• Nome da prancha: Em alguns casos, é considerado o pavimento da obra.
• Repetições: O número que essa prancha se repetirá. No caso de pavimentos, se fosse um edifício com 2 andares iguais, você poderia considerar 2 repetições dessa mesma prancha.
• Escala: A escala que você deseja plotar o desenho.
• Unidade: A unidade que você trabalhará, em cm, m ou mm.
• Padrão de folha: O tipo de folha que você deseja usar. Temos opções pré-cadastradas dos tamanhos A0 até o tamanho A4, porém o usuário tem a opções de desenhar a sua própria folha e cadastra-la nos dados do PRO-Elétrica. Para isso, basta mover o desenho *.dwg para a pasta C:\pro_elet\flhs
• Pé-direito: A distância do piso até o teto do pavimento. É importante trabalhar com a mesma unidade de medida que você cadastrou na caixa “Unidade:”. Ex.: 2800mm; 280cm; 2.80m
• Cota “Z” do pavimento: A altura em que o pavimento se encontra em relação ao chão

Clicando em “Adicionar”, você voltará para a janela de Gerenciamento do Projeto.

• Após inserir a prancha, clique em “Gravar” para que essa prancha seja salva no seu projeto.

• Clicando em “Gravar projeto”, todas as alterações feitas no mesmo serão salvas

• Clicando em “Abrir”, uma janela pedindo algumas informações será aberta. Essas informações são para preencher o carimbo da folha.

Para abrir um projeto já existente, siga:

• Clique no comando PROJETO do PRO-Elétrica e clique em “Abrir projeto”

• Abrirá uma lista de projetos salvos na sua máquina. Selecione o projeto desejado e clique em “Ok”

Seu projeto será aberto com as pranchas anteriormente criadas.

O post Como Abrir/Criar Projeto novo no PRO-Elétrica apareceu primeiro em MULTIPLUS.

Gerando listagem…; error: divide by zero

Após tentar gerar a lista de materiais, você precisará alterar o parâmetro de cálculo da metragem do tubo.

Você pode clicar duplo em cima da tubulação e, na seção “Listagem:” selecionar “em metros”.

Há também outra maneira de fazer esse configuração.

Acesse o comando CONFIGURAÇÕES do seu PRO-Elétrica e siga os passos:

• Vá em CONFIGURAÇÕES AVANÇADAS

• Na aba TUBULAÇÃO, clique em MODIFICAR

• Selecione o tubo que você deseja fazer a configuração

• Quando selecionado o tubo, a página de configurações será aberta

• Na área demarcada na imagem acima, você altera os parâmetros. Se quiser trabalhar em peças de tubos, na opção Comp. do tubo(m) digite o tamanho do tubo do seu fornecedor.

  O erro comentado anteriormente ocasiona quando essa caixa está sem valor, ou seja, =0.

  Caso queira trabalhar em METROS, na opção Listagem, selecione a opção METROS e clique em OK.

O post error: divide by zero ao gerar a lista de Materiais apareceu primeiro em MULTIPLUS.

• Execute o PRO-Elétrica (sem abrir nenhum desenho, apenas o software)

• Abra o arquivo ACADISO.dwt em: disco-c > pro_elet

• Após aberto, digite o comando STYLE e tecle “ENTER”

Após executar o comando, abrirá uma janela de configuração das fontes no CAD, Text Style (estilos de textos).

Na área demarcada de vermelho se encontra os estilos das fontes.

Caso você deseje personalizá-la vá em:

Font > Font Name.

A cada alteração, clique em APPLY (ou APLICAR).

Você pode alterar todos os Styles (estilos) de fontes:

ARIAL
ROMANS
SIMPLEX
STANDARD

Após realizar as suas modificações digite no campo de comando SAVE e aperte ENTER no teclado.

Uma janela do windows explorer abrirá.
Na aba File of type ou Arquivo do tipo selecione:
AutoCAD Drawing Template (*.dwt).

Uma janela perguntando se você deseja substituir o arquivo será aberta. Confirme clicando em Yes (Sim).

O post Como alterar as fontes dos textos do PRO-Elétrica apareceu primeiro em MULTIPLUS.
