Da mesma forma que no CAD, o PRO-Ar Condicionado também tem atalhos para executar comandos, por exemplo, comando “LINE” possui o atalho na Linha de Comandos como a letra “L”, mas diferente do CAD, o PRO-Ar Condicionado não cria estes atalhos por natureza, sendo necessário configurar estes atalhos.

Para isto, acesse “Configurações” na barra de ferramentas

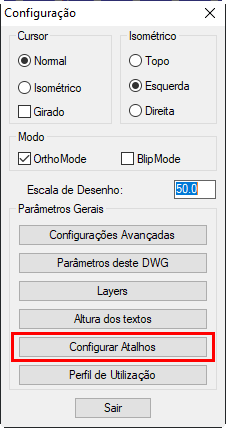

Em seguida acesse “Configurar Atalhos”:

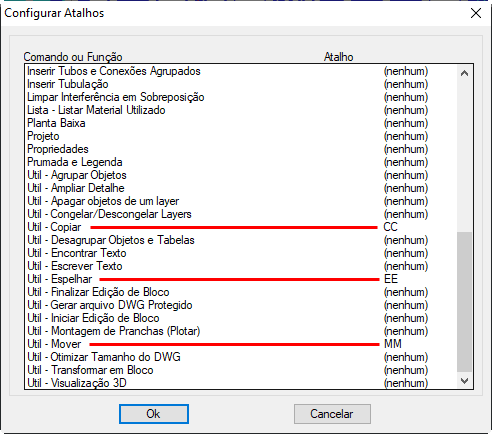

Será aberto a tela para configurar os atalhos conforme as funções do programa, você notará que alguns já estão configurados, como por exemplo “EE” para Espelhar, “MM” para Mover e “CC” para copiar.

Para configurar o atalho, basta clicar em qualquer comando apresentado e definir um atalho que desejar.

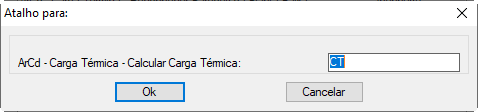

No exemplo, podemos configurar um atalho “CT” para iniciar o comando “Calcular Carga Térmica” sem precisar acessar a barra de ferramentas:

O post Como criar Atalhos/Comandos para as ferramentas do PRO-Ar Condicionado?  apareceu primeiro em MULTIPLUS.

Na janela que se abre entre com a Descrição do Material e clique em OK

Se estiver cadastrando uma tubulação, clique em Adicionar Diâmetro, entre com os dados do tubo e depois clique em OK para finalizar o cadastro ou em Adicionar Diâmetro para cadastrar outras dimensões.

Agora com a CATEGORIA já criada, poderá cadastrar as conexões ou equipamentos, para isto é necessário ter previamente os desenhos em planta, vista traseira, vista de baixo, vista frontal e vista lateral. Se não tiver todas não tem problema, é só cadastrar as vistas que você possui.

Você pode baixar o dwg exemplo abaixo, ele foi elaborado em mm em tamanho real.

Acesse CONFIG > Configurações Avançadas > e em Conexões clique em CRIAR, em Material selecione a categoria cadastrada anteriormente, depois entre com o nome do equipamento ou conexão Evaporador 12

Clicando em Ok será aberto a tela onde poderá cadastrar o código, em Desenho vamos começar cadastrando o equipamento na sua vista em Planta Detalhado e depois clicar em Adicionar.

Será apresentado a mensagem informando o que deverá selecionar, clique em OK e selecione o equipamento visto em planta

Abra uma janela envolvendo o desenho do equipamento em planta e tecle enter para finalizar a seleção. Na linha de comando do CAD será solicitado que você informe o Ponto de inserção, na imagem exemplo abaixo é o mid point

Clicado no MID POINT indique a unidade MM e clique em OK

Retornará para a tela onde poderá cadastrar as outras vistas Frontal e depois Lateral. Não se esqueça de trocar nessa região antes de clicar em Adicionar.

Depois de cadastrar todas as vistas e voltar na janela Incluir Conexão, clique em OK e será aberta a mensagem na janela Linha de Corte, clique em Não

Ao voltar para a tela do CAD e não ter nenhuma info em Command quer dizer que o cadastro foi finalizado e o equipamento já estará disponível para ser inserido clicando em Inserir Conexão

Para adicionar outras vistas é só voltar em CONFIG > Configurações Avançadas > e em Conexões clique em MODIFICAR

Para cadastro de Tubos é só ir no mesmo local e clicar em Tubos > Criar – selecione a Categoria e clique em Diâmetros: Adicionar

Para adicionar diâmetros deverá voltar na tela de cadastro da categoria e editar o material para adicionar outros diâmetros.

O post Como cadastrar novos itens no PRO-Ar Condicionado? apareceu primeiro em MULTIPLUS.

O PRO-Ar Condicionado possui na sua biblioteca equipamentos para instalações de ar condicionado com centrais de refrigeração, fan-coils, splits e equipamentos para VRV/VRF porém sua biblioteca é completamente customizável permitindo ao usuário o cadastro de outros equipamentos que desejar.

Não dimensiona os dutos de exaustão porém permite elaborar os desenhos de dutos, ou seja, permite detalhar os dutos de exaustão devendo previamente dimensionar a seção.

Quanto a renovação de ar, ao dimensionar os dutos de refrigeração pode-se considerar no cálculo da vazão a taxa de renovação de ar.

O PRO-Ar Condicionado dimensiona CAMARAS FRIGORÍFICAS?

O PRO-Ar Condicionado não dimensiona Câmaras Frigoríficas.

O post Dúvidas Frequentes do PRO-Ar Condicionado apareceu primeiro em MULTIPLUS.

O post Dimensiona difusores? apareceu primeiro em MULTIPLUS.

Abaixo a Tabela do Ramal Principal e seu Detalhamento.

Vamos pegar como exemplo o trecho 6(Seis).

Pela tabela eu irei pegar a vazão inicial do meu trecho 6, que é a mesma do trecho 2, v = 6.8 m/s.

Terei que considerar uma perda de carga para a conexão que eu irei utilizar, nesse caso é uma curva de altura inicial de 300 mm que sai do Duto principal iniciando o Duto secundário.

Vamos usar a fórmula.

P = 76 x h(m)
76 x 0,300 m =  22,8 m

Onde h é a altura inicial do trecho, dada em metros.(nesse caso a altura da minha conexão).

Meu trecho 6 tem 2,9 metros de comprimento.

Com todos esses dados eu entro em Dimensionamento de Dutos

Insiro a minha Velocidade Inicial, 6.8 m/s e com o número do meu trecho 6 e dou OK.

Na próxima tela, Busco a minha Vazão do Cálculo, nesse exemplo será o da Loja 1, e coloco a altura da minha sessão, 300 mm e o comprimento, que será 2,9 + 22,8 = 25,7

Ao dar OK, será apresentada a janela com Dimensionamento desse Duto, trecho 6.

Agora é só clicar em Finalizar e inserir a nova tabela no projeto;

O post Dimensionamento do Sub Ramal dos Dutos Método Manual de Dimensionamento apareceu primeiro em MULTIPLUS.

Depois de inserir a parede, como abaixo:

Clique em Carga Térmica > Inserir Porta/Janela/Vão > Inserir Janela.

Clique sobre a parede onde deseja inserir a janela e informe os dados da última.

Ficará assim:

Para inserir corretamente mantenha pressionado o Control (Ctrl) e clique com o botão direito do mouse em qualquer parte da tela. Clique em Perpendicular:

Ficará assim:

Dessa forma a janela ficará perfeitamente alinhada.

O post Inserindo Janelas no Ambiente para Cálculo de Carga Térmica apareceu primeiro em MULTIPLUS.

O Programa não verifica automaticamente os ambientes ao lado para o calculo da carga térmica.

Para levar em consideração o ambiente não condicionado no calculo da carga térmica, é necessário alterar as propriedades da parede que separa o ambiente condicionado do não condicionado.

No caso as propriedades de”LOCALIZAÇÃO DA PAREDE”, que deve ficar como ”EXTERNA”

E também a ”PAREDE NA SOMBRA”, Deve ficar como ”SIM”.

Segue imagens exemplos:

PAREDE DO AMBIENTE NÃO CONDICIONADO:

PAREDE DO AMBIENTE CONDICIONADO:

O post Ambientes não condicionados apareceu primeiro em MULTIPLUS.

Clique no ícone “Carga Térmica”

“Reconhecer paredes da planta baixa”

Selecione o DWG e logo em seguida informe as espessuras existentes na planta baixa, de acordo com a unidade pedida (se existir mais de uma parede, informe-a).

Na tela “Dados da parede/divisória” informe o tipo, o revestimento, e todos os itens necessários.

Na tela seguinte informe os dados das portas.

Ficará assim:

Agora é só definir os ambientes.

O post Reconhecer paredes do arquitetônico apareceu primeiro em MULTIPLUS.

1-) Pelo menu superior do AutoCAD, clicamos na opção Insert > Block, ou em alguns AutoCAD clique Insert > Insert

2-) Na janela a seguir, clicamos em “Browse” para que possamos localizar o arquivo a ser importado;

3-) Localizado o arquivo, clicamos em “Open” que o mesmo será visualizado no campo “Name” da janela “Insert” assim como seu diretório em “Path” e também as opções de inserção, escala e rotação

OBS: Sempre habilitar a opção “EXPLODE” (Explodir Objeto) antes da importação para possibilitar a inserção de objetos na Planta Baixa.

4-) Clicando em “Ok” na janela anterior, na linha de comando do AutoCAD, aparecerá a seguinte mensagem,: “Specify insert point for block” (Especifique o ponto de inserção para o bloco)

No qual devemos clicar em algum ponto interno da prancha para a inserção do Objeto (no caso, a Planta Baixa);

O post Importando planta baixa da arquitetura apareceu primeiro em MULTIPLUS.

Clique no ícone “Planta Baixa” > “Biblioteca” > “Avançado”, será aberta a janela abaixo

Clique em “Criar nova pasta na biblioteca” para criar uma NOVA BIBLIOTECA.

Crie uma nova pasta

Clique em “Incluir desenho na biblioteca” para criar um NOVO DESENHO.

Apresentará uma mensagem solicitando que selecione o desenho

Selecione todo o desenho

Informe um ponto de inserção

Escolha em qual pasta da biblioteca deseja salva-lo. No nosso exemplo a pasta FAQ… que criamos anteriormente

Dê um nome a desenho

Informe a unidade e tipo do desenho.

Ao clicar em Ok o desenho será cadastrado e sumirá da tela.

Para visualiza-lo, vá novamente em PLANTA BAIXA>> BIBLIOTECA, selecione a pasta que criou e o desenho estará lá

O post Como cadastrar itens na biblioteca apareceu primeiro em MULTIPLUS.

Neste caso, para inserir os dutos deve clicar em “Inserir tubos”

No campo “Material” alterar para “Ar Condicionado” ou qualquer outro material que tenham tubos cadastrados

Clique em “Inserir”. Agora poderá inserir os dutos utilizando a ferramenta “Inserir Dutos”.

O post Não insere dutos apareceu primeiro em MULTIPLUS.

A Carga simultânea depende do fator de simultanedade informado pelo usuário nos parâmetros de cálculo

Outra questão é em relação a este Fator de Carga Simultânea, o S é de sensível e não de simultâneo

O Fator de Carga Sensível é a relação entre a carga sensível e latente, um fator igual a 0.81 indica que 81% da carga é resultado de carga sensível e 23% de carga latente

No memorial de cálculo os nomes não estão abreviados e fica mais fácil de analisar os Resultados

2) Resultado Geral

Fator de Simultanedade (Iluminação): 0.81
Fator de Simultanedade (Pessoas) : 0.81
Vazão à Utilizar : Tx.de Renovação + Ventilação
Vazão de Ar Insuflada : 1881.7 (m³/h)
Vazão de Ar Externa : 102.0 (m³/h)
Carga Térmica Sensível : 1.45 TR
Fator de Carga Sensível : 0.81
Fator de m² por TR : 10.19
Carga Térmica Total : 1.79 TR
CARGA SIMULTÂNEA TOTAL : 1.71 TR

O post Carga Simultânea Total e Carga Térmica Total apareceu primeiro em MULTIPLUS.

Antes de começar o dimensionamento, precisamos atribuir as configurações necessárias para o nosso projeto, como a definição do Norte, dos ambientes, etc.

Inserindo traçado dos dutos

Com tudo configurado, traçamos o caminhamento da tubulação para o nosso projeto. Para isso, acesse a ferramenta DIMENSIONAMENTO DE DUTOS

Clique em “Inserir Traçado de Dutos”

Selecione o tipo do duto e clique em “Ok”

Desenhe o traçado da tubulação, indicando o ponto inicial

E o ponto final do trecho

Com toda a tubulação lançada:

Inserindo conexões no traçado

Agora, precisamos lançar as conexões para prosseguir com o dimensionamento do projeto. Para isso, acesse novamente o comando DIMENSIONAMENTO DE DUTOS

Clique em “Inserir Conexões do Traçado”

Selecione a conexão que deseja inserir e clique em “Inserir”

Clique com o botão esquerdo do mouse sobre o duto que deseja inserir essa conexão. No caso da grelha, o mesmo se encontra no final do tubo. Para o caso:

Informe o ponto de inserção da conexão

E a conexão será inserida

Faça isso para todas as conexões do projeto

Associando a vazão às conexões

Com todo o projeto já modelado, devemos agora associar as conexões dos difusores as vazões de saída de cada Ambiente. Em nosso projeto a carga térmica já foi criada então os ambientes já estão identificados com sua respectiva vazão de acordo com a carga térmica.

Dica: No caso de mais de uma saída no mesmo ambiente, devemos usar a vazão total e dividir pelo número de saídas

Para associar a vazão às conexões, acesse novamente a ferramenta DIMENSIONAMENTO DE DUTOS

Clique em “Associar Vazão às Conexões”

Selecione a conexão e o ambiente e aplique o valor necessário em m³/h

Dica: Para alterar ou visualizar as conexões associadas utilize os comandos [VISUALIZAR/MODIFICAR]

Dimensionamento dos dutos

Para dimensionar os dutos, acesse a ferramenta DIMENSIONAMENTO DOS DUTOS

Clique em “fas”

Será aberta a seguinte mensagem:

Clique em “OK” e selecione todo o traçado do projeto, como na imagem abaixo

Com toda a tubulação e conexões selecionadas, tecle Enter para confirmar o comando

Ao confirmar o comando anterior, note o prompt do CAD:

Clique com o botão esquerdo do mouse na conexão inicial (no nosso caso, o difusor)

Com a conexão inicial indicada, o software localizará todo o caminhamento dos dutos e a marcará com a cor margenta. Caso toda a tubulação esteja OK, tecle Enter

Insira todos os dados para o dimensionamento dos dutos na tela que será aberta e clique em “OK”

O software apresentará a tabela com todo o dimensionamento já concluído

Onde:

• Nomear Trechos: O software indicará no desenho o nome de cada conexão para que você possa visualizar o trecho
• Alterar Trecho: Você poderá alterar alguns parâmetros do trecho selecionado, como: Vazão, Altura da seção retangular (no caso de dutos de seção retangular) e o comprimento equivalente dos tubos e das conexões
• Dimensão: Você altera as dimensões do duto que conecta o trecho selecionado
• Zoom: Acessa a ferramenta de zoom do CAD sem fechar a janela do dimensionamento
• Finalizar: Fecha a janela do dimensionamento e pede o diretório de salvamento dos arquivos para exportação (em *.txt) e pede para que você posicione a tabela no desenho

Prosseguindo com o dimensionamento, o software posiciona automaticamente os dutos detalhados no projeto

Para gerar o 3D dos dutos, acesse a ferramenta

Clique em “Gerar 3D dos dutos”

Selecione todo o projeto e tecle Enter

No prompt do CAD:

Essa medida é em mm (milímetros). A indique e tecle Enter

Caso você tecle Enter sem indicar nenhuma medida, o software levará essa mesma como a padrão (2.80 m)

Com o mouse, posicione o 3D na prancha:

O post Dimensionamento de dutos por Traçado apareceu primeiro em MULTIPLUS.

Clique em “Inserir parede”

No prompt do CAD:

Digite M (Meio de 2 pontos) e tecle Enter para executar o comando

Indique os dois pontos que formam a parede, como nas imagens abaixo

Informe a direção da linha que está no meio da parede e faça novamente a seqüência

Ao definir os pontos a janela com os dados da parede irá surgir, após especificar continue marcando as paredes até fazer todo o contorno do ambiente desejado

O post Lançamento manual de parede apareceu primeiro em MULTIPLUS.

1-) Unidade de trabalho

Para configurar a unidade de medida do projeto, acesse a ferramenta CONFIGURAÇÕES

Clique em “Parâmetros deste DWG”

Configure utilizando a função marcada na imagem abaixo

2-) Desenho arquitetônico correto

Na processo de reconhecimento, as portas são reconhecidas devido ao seccionamento da linha da parede

Ocorrem erros devido ao mau posicionamento das linhas. Desenho arquitetônico deve estar feito de forma correta

Exemplo de planta com excesso de detalhes e sem divisão de layers

Após fazer correções de linhas cortadas e linhas sobrepostas crie a layer para as portas e apague ou crie layers para o restante dos blocos

Abaixo a imagem da planta feita de forma correta para o reconhecimento

Após ajustar a planta baixa, basta desligar a layer das portas e fazer o reconhecimento

O post Erros com reconhecimento de paredes automático apareceu primeiro em MULTIPLUS.

Se desejar aumentar a vazão, ou seja, garantir uma vazão à um ambiente e que a vazão seja considerada no cálculo da Carga Térmica, é necessário entrar nas propriedades do ambiente e aumentar o campo “Taxa de renovação do Ar (m³/hora por pessoa)”

Para isso, acesse a ferramenta PROPRIEDADES DE TUBOS E CONEXÕES.

Clique com o botão esquerdo na indicação do ambiente.

E a janela de propriedades do ambiente será aberta.

Exemplo: Se eu desejar garantir uma Vazão igual a 10000 m³/h, e tenho um ambiente com 3 pessoas, faço o seguinte:

10000 / 3 = 3333,333

3333,33 eu insiro na Taxa de Renovação do Ar e em Número de Pessoas insiro o número 3.

Dessa maneira a minha Vazão Externa será de 10000 m³/h, conforme tabela abaixo:

O valor “3333,33 m³/h” é a vazão de ar externo, a vazão de Insuflamento (Insuflada m³/h) pode ser editada alterando os valores pelo campo: Outras cargas sensíveis (W), na segunda tela de propriedades do ambiente.

No cálculo de carga térmica de um ambiente, para que ele leve em consideração que os ambientes ao lado também são condicionados, devemos diminuir o Fator U por 2 das paredes que dividem os ambientes, para isso, temos que acessar as Propriedades das Paredes.

Clique na parede de divisão

Em ambiente com Mezanino onde em uma parte do salão teremos um pé-direito duplo devemos calcular um pé direito equivalente ao volume do salão.

Para ambientes onde o andar de cima também será condicionado e consequentemente a carga térmica do ambiente debaixo será menor, devemos alterar o forro para laje sem insolação e diminuir o Fator U da laje dividindo o valor por 2 na 3ª Janela de Dados do Ambiente.

Para calcular a situação da cozinha com meia parede, devemos calcular a cozinha como um ambiente separado, incluir um vão na área da abertura ou calcular o ambiente como um todo (sala de jantar + cozinha).

O programa não verifica automaticamente os ambientes ao lado para o cálculo da carga térmica. Para calcular um ambiente que tenha outro ambiente ao lado não condicionado, é necessário alterar as propriedades da parede que separa o ambiente climatizado do não climatizado para: Localização da Parede: Externa e Parede na sombra: Sim.

O post Informações sobre o cálculo de Carga Térmica apareceu primeiro em MULTIPLUS.
