Esta mensagem geralmente ocorre ao lançar elementos não habilitados na sua licença e ao tenta rodar o cálculo da estrutura apresenta esta mensagem.

O CYPE 3D Metálicas permite modelar os elementos mesmo não tendo na licença mas ao rodar o cálculo ele faz a verificação de módulos ativos na licença e quando não encontrado ativo ele abre esta mensagem. É muito comum ocorrer, por exemplo, quando o cliente comprou o CYPE 3D Metálicas sem o módulo de pilar de concreto e mesmo assim modela o pilar de concreto, ou lança o tirante sem ter comprado o módulo de tirantes, ou habilita a resistência ao fogo mas não comprou o módulo para isto.

Outra FAQ similar a está é a https://multiprojeto.com.br/perguntas-frequentes/metalicas-3d/calculo-opensees/o-hardlock-que-esta-ligado-a-porta-nao-e-o-correto-para-este-aplicativo-introduza-o-hardlock-apropriado-nlt-osp/

Verifique na licença o que você possui ativo acessando o menu AJUDA > SOBRE > Clicando no número da licença é aberto a lista de módulos ativos. Apague o elemento modelado e que não consta na sua licença e tal mensagem não será mais apresentada ao rodar o cálculo.

Como faço para verificar a licença da Cype e quais Módulos e Normas se encontram ativos?

Outra situação que também pode ocasionar este erro é quando o cliente tem 1 licença do CYPECAD e tenta abrir o CYPE 3D Metálicas, é só desativar a licença do CYPECAD e ativar a licença do CYPE 3D.

O post PRESTAÇÃO NÃO DISPONÍVEL COM A SUA LICENÇA apareceu primeiro em MULTIPLUS.

É necessário primeiramente entrar com a senha de ADMINISTRADOR a qual foi encaminhada ao seu email pela CYPE INGENIEROS

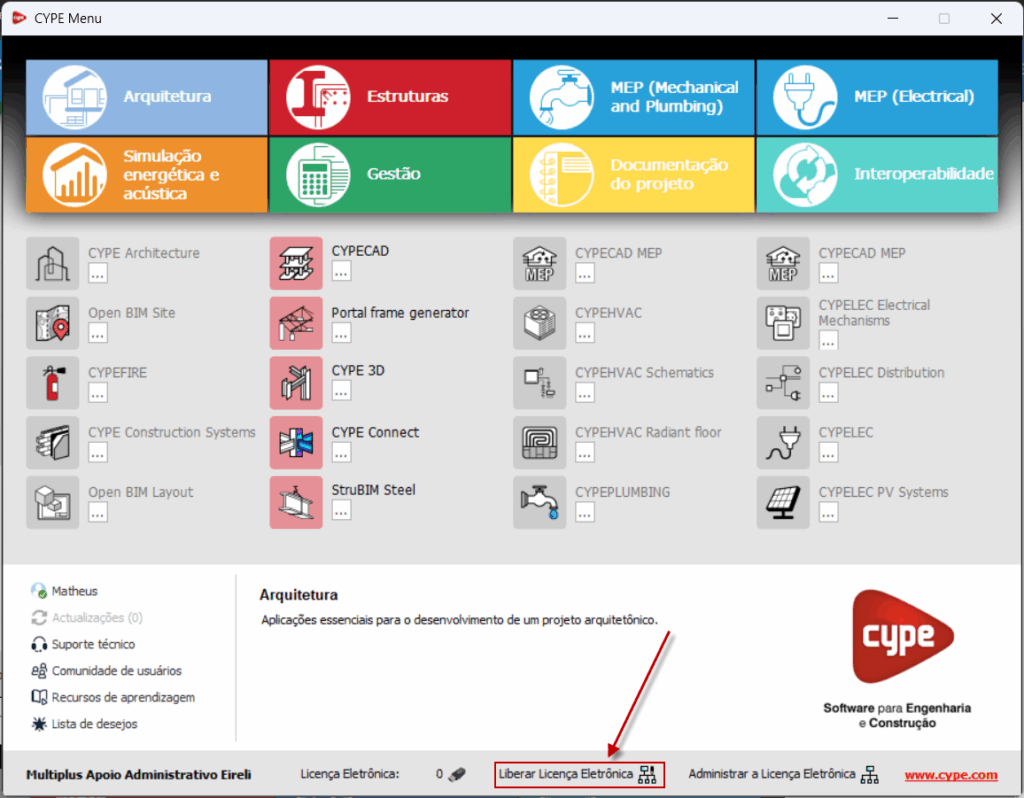

Clique no menu inferior em ADMINISTRAR LICENÇA ELETRONICA e acesse com seu LOGIN e SENHA

O post Como alterar a senha de utilizador? apareceu primeiro em MULTIPLUS.

O Gerador de Pórticos ou Portal Frame Generator é um software que realiza o calculo de pórticos, gera relatórios e desenhos.
Abaixo link para downloads:

2026

DOWNLOAD

2025

DOWNLOAD

2024

DOWNLOAD

2023

DOWNLOAD

2022

DOWNLOAD

O post Como fazer o Download do gerador de pórticos (Portal Frame Generator)? apareceu primeiro em MULTIPLUS.

E clique em Baixar:

E começara a instalação.

Seleciona para instalar na área de trabalho de preferência.

Aguarde até o termino:

Esse tempo pode variar de acordo com a sua internet e seu computador.

Após a instalação:

Estará em sua área de trabalho

E então execute como ADMINISTRADOR.

E começará a instalação.

Selecione: Instalação para o Brasil

Selecione: Iniciar descarga

Caso apareça essa mensagem, clique em sim

E agora, só aguardar, como é um arquivo grande pode ser que demora.

E após, ele irá abrir automaticamente essa janela:

Que deve clicar em “LI, compreendo e aceito…”

E após continuar.

Outra tela se abre, onde vamos repetir.

Que deve clicar em “LI, compreendo e aceito…”

E após continuar.

E então vamos clicar em Seguinte para prosseguir.

Selecione “Versão profissional”

Caso apareça essa mensagem, clique em SIM.

E aguarde novamente:

E pronto, software instalado.

Para ativar a licença, clique em Sobre…

E após:

Clique em Licença

E então:

Clique em Utilizar Licença Eletrônica.

E pronto, acesse com seu e-mail e senha que foram enviados ao seu e-mail.

Caso tenha esquecido a senha, clique em Enviar Senha para o e-mail, e assim será enviado a senha no seu e-mail.

O post Instalação do CYPE 3D Metálicas de forma isolada? apareceu primeiro em MULTIPLUS.

Abaixo estará disponibilizado os downloads das bibliotecas de forma COMPLETA e de forma UNITÁRIA.

PERFIS USIMINAS PARA AÇO DOBRADO – DOWNLOAD (biblioteca completa)

Ao realizar o download, extraia o arquivo que estará ZIPADO.
Clique com o botão direito do mouse e vá em EXTRAIR AQUI ou EXTRACT HERE

Será criado a pasta onde está a biblioteca que deseja

Feito isso, basta seguir o procedimento que ensinará a fazer a instalação na próxima página.

PERFIS DO TIPO U – Download (biblioteca completa para perfil do tipo U)
U enrijecido

Download

U simples

Download

TUBULARES – Download (biblioteca completa para perfil do tipo tubular)
Circular

Download

Quadrado

Download

Retangular

Download

PROCEDIMENTO PARA INSTALAÇÃO DA BIBLIOTECA

Abra o METÁLICAS 3D / CYPE 3D
Com o software aberto, clique na parte superior em BARRA e depois em NOVA

Agora clique no botão de EDITAR

Abrirá a janela abaixo. Clique no perfil de Aço Dobrado

Abaixo a tela de perfis de Aço Dobrado e os que estão destacados, são os que estão disponíveis para serem implementados.

Usando como exemplo o perfil Tubular Circular, ao clicá-lo sobre ele a primeira vez, na verdade sobre qualquer perfil que não tenha realizado a Importação pela primeira vez, será apresentado a mensagem como abaixo:

Basta clicar em
E depois no QUADRICULADO, como demonstrado abaixo:

Agora nessa tela, clique na pasta localizada acima

Agora clique novamente na pasta

Localize o arquivo que fez o DOWNLAOD, no exemplo abaixo, usaremos o a biblioteca completa, caso queira fazer o download, link ao lado:

Será criado uma pasta, acesse-a

Agora voltando ao passo da imagem abaixo:

Com o endereço copiado, basta colocá-lo no caminho da pasa abaixo, AQUI :

Veja o exemplo abaixo, após copiar o endereço da pasta os estão seus perfis, clique em ACEITAR.

Repare que o perfil em questão já estará localizado. Este passo deverá ser feito para os outros tipo de perfis também.

O post Onde encontrar a biblioteca da Usiminas para perfis dobrados? apareceu primeiro em MULTIPLUS.

Normalmente, os requisitos mínimos e especialmente os requisitos recomendáveis para o correto funcionamento dos sistemas operativos que estão disponíveis no mercado superam os necessários para instalar e operar com os programas da CYPE Ingenieros:
Processador
Intel Celeron
Intel i3, i5, i7 ou i9
AMD X2
AMD A8/A10 ou FX series
AMD Ryzen e Threadripper

Sistema operativo
Windows 2008 Server
Windows 2012 Server
Windows Vista
Windows 7
Windows 8.1
Windows 10
Windows 11
Com as exceções do Windows 10 e Windows 2012 Server, os restantes sistemas podem ser de 32 bits ou de 64 bits.
Os programas do BIMserver.center são de 64 bits. Para a sua instalação, requer um sistema operativo de 64 bits.

Memória RAM
Recomenda-se um mínimo de 8 gigabytes (GB) no caso do Windows Vista, 7, 8.1 ou 10. De todas as formas, os sistemas operativos de 32 bits só admitem um máximo de 4 GB.

Monitor
Resolução mínima de 1366 x 768 pixels e cor 16 bits.

REQUISITOS MÍNIMOS DE HARDWARE E SOFTWARE

Espaço livre no disco rígido

• 1.1. Para a instalaçãoO espaço livre necessário no disco depende da instalação que se pretende realizar, visto que pode instalar o pacote completo ou programas soltos. Nas janelas iniciais do processo de instalação informa-se do espaço livre mínimo necessário da instalação que selecionou.Para instalar o pacote completo dos nossos programas é necessário atualmente dispor de um espaço livre em disco de 23.6 GB. Este valor pode ser diferente segundo a versão a instalar.
• 1.2. Para o funcionamento dos programasO espaço livre no disco rígido necessário para o funcionamento dos programas é muito relativo e depende da magnitude e do número de obras que se vão ter armazenadas no disco rígido.O tamanho dos projetos pode variar desde uns poucos MB relativo a uma pequena obra do CYPECAD ou a um pequeno orçamento do Arquimedes até mais de 1 GB para grandes obras.

Porta USB
É necessário dispor de uma porta USB para colocar a pastilha de segurança, se esta for física.

Placa de rede e protocolo TCP/IP
São necessários no caso de utilizar uma pastilha de rede e para o acesso à Internet das licenças eletrónicas e dos programas vinculados ao BIMserver.center.

Mouse
Compatível com as tecnologias da Microsoft.

Placa gráfica
Deve ser compatível a 100% com OpenGL 3.3 ou superior. Por isso, em geral recomendam-se placas NVIDIA (GeForce) ou AMD. Além disso, convém instalar a última atualização do controlador da placa gráfica.
Em alguns casos, o fabricante do portátil pode transformar esses controladores para a sua compatibilidade, pelo que não servem os da própria placa. Se assim for, recomenda-se ir à página web do fabricante do computador e atualizar a partir desta os controladores da placa.

Exemplo
Os equipamentos que atualmente estão no mercado superam todos os requisitos indicados. De todas as formas, a título de exemplo apresenta-se a seguir a configuração correspondente a uma máquina que demostrou bons resultados nos tempos de processamento segundo as provas realizadas pela CYPE:
PROCESSADOR: Intel i7 12MB cache
MEMÓRIA: 16 GB DDR4 2400
DISCOS: SSD M.2 PCIe
SISTEMA OPERATIVO: Windows 10
PLACA GRÁFICA: NVIDIA GeForce GTX 1050

REQUISITOS MÍNIMOS DE HARDWARE E SOFTWARE

Cálculo com multiprocessadores
Em computadores que possuem vários processadores em paralelo, o utilizador poderá poupar uma importante quantidade de tempo no processo do cálculo nos programas utilizando os módulos correspondentes.
No Cálculo com multiprocessadores pode encontrar mais informação sobre estes módulos e um estudo comparativo que mostra os tempos de cálculo com e sem a utilização dos multiprocessadores.
Os programas da CYPE não utilizam a GPU no cálculo exceto em alguns processos relacionados com as nossas tecnologias de realidade virtual. Nesses casos, recomenda-se uma placa gráfica NVIDIA GeForce GTX 1060 ou superior. Caso contrário, os requisitos aconselhados para o melhor funcionamento destas tecnologias são os já descritos.

O post Quais os requisitos mínimos para instalação do CYPE 3D Metálicas? apareceu primeiro em MULTIPLUS.

Como instalar o plugin?

Primeiramente é necessário possuir uma conta no BIMSERVER.CENTER, para isso basta seguir o procedimento abaixo:

COMO CRIAR UMA CONTA NO BIMSERVER.CENTER

Acesse o bimserver.center e clique na store (local para visualizar os softwares da CYPE)

Feito isso, realize uma busca por REVIT que irá aparecer a aplicação  PLUGIN OPEN BIM – REVIT

Agora realize o download da aplicação clicando em DESCARREGAR

Após a conclusão do download, instale o aplicativo e o execute como administrador

Após a execução, será iniciada a instalação. Esta que, deve se seguir os passos abaixo de seleção de linguagem, local de instalação e confirmação das etapas.

Caso a instalação tenha ocorrido corretamente, aparecerá a mensagem abaixo:

Caso não apareça a mensagem acima é por que provavelmente você deveria estar com o Revit aberto. Devido a isso você terá 2 opções:

1 – Fechar o software e reinstalar novamente a aplicação do OPEN BIM

2 – Abrir a aplicação na sua área de trabalho  e clicar em Instalar na versão do Revit que possui

Após isso, ao abrir o REVIT indo na aba de Complementos ou Complements a aplicação do BIMSERVER estará instalada.

O post Como instalar o plugin do BIMserver.center no Revit e qual a sua finalidade? apareceu primeiro em MULTIPLUS.

Entre com o mesmo Login e senha que você já possui na versão anterior e clique em Aceitar.

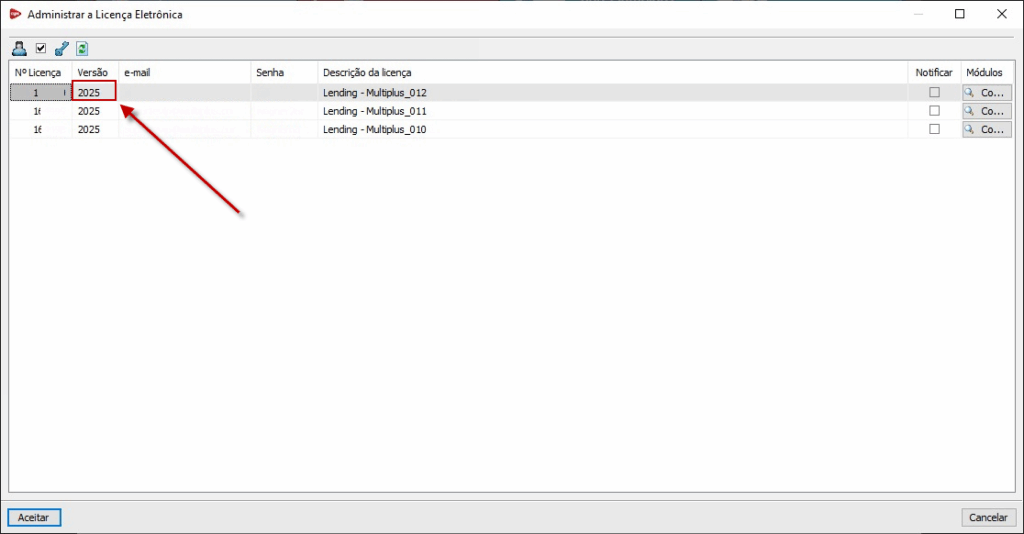

Na tela seguinte será apresentada a versão em que a sua licença está ativa. No exemplo abaixo está na versão 2025.

Sabendo que a sua licença já se encontra na versão 2025 poderá proceder com a instalação da nova versão, a versão estará de acordo com a que você atualizou.

O post Como saber se a minha licença foi atualizada? apareceu primeiro em MULTIPLUS.

Para identificarmos se a licença por hardlock é monousuário ou em rede abra o arquivo word com as senhas. Estas senhas eram enviados por e-mail e a partir do ano de 2016 passaram também a ficar disponíveis no PORTAL DA MULTIPLUS em CHAVE DE ATIVAÇÃO.

Na imagem exemplo abaixo podemos observar que se trata de uma licença Monousuário ou licença única pois apresenta o texto LOCAL.

Quando temos uma licença em rede na imagem exemplo abaixo vamos observar que apresenta o texto RED –> com o número de usuários que podem usar de modo simultâneo, que na nossa imagem exemplo são 2.

O post Como identificar se a minha licença é de rede? apareceu primeiro em MULTIPLUS.

Como faço para identificar a versão do meu Cype METÁLICAS 3D?

Uma das formas para identificar a versão do seu Cype METÁLICAS 3D é abrindo o software! Será apresentado no canto superior esquerdo da tela ou clicando no menu AJUDA > Sobre… na janela que se abre é apresentado logo após o nome do software, na imagem exemplo abaixo é o Cype METÁLICAS 3D na versão 2021 e a release f.

Como identificar se a licença é eletrônica ou por hardlock?

Da mesma forma ao procedimento anterior podemos identificar se a licença é eletrônica ou por hardlock. Quando o software é controlado por hardlock precisamos antes de abrir o software conectar o dispositivo como o da imagem abaixo (forma parecida a um Pen Drive).

Quando a versão é muito antiga o hardlock era do tipo PARALELO como da imagem exemplo abaixo.

Abrindo o software Cype METÁLICAS 3D e acessando o menu AJUDA > Sobre…

na janela que se abre é apresentado o número do hardlock, na imagem exemplo abaixo é a licença do hardlock CYC-98098.

Quando a licença é do tipo Eletrônica, precisamos estar conectados na internet e ao abrir o software Cype METÁLICAS 3D e acessar o menu AJUDA > Sobre… na janela que se abre é apresentado o número da licença eletrônica como na imagem exemplo abaixo.

Como identificar o número da licença?

Com o mesmo procedimento da FAQ anterior podemos identificar o número da licença.

Quando a licença é do tipo eletrônica vamos identificá-la pelo número apresentado como na imagem exemplo abaixo.

Quando a licença é do tipo HARDLOCK podemos identificar o número da licença pelo adesivo fixado no seu próprio corpo ou também pelo menu Ajuda > Sobre… como nas imagens exemplo abaixo.

Como faço para identificar se o meu Cype METÁLICAS 3D é integrado com o software CYPECAD e ou com outros softwares?

Para identificar se o Cype METÁLICAS 3D é integrado com o CYPECAD e ou outro software vamos também acessar o menu AJUDA > SOBRE… e acessar os dados da licença da mesma forma que nas FAQS anteriores.

Quando o Cype METÁLICAS 3D está integrado com o CYPECAD encontraremos na lista de códigos o C3D. Se na mesma licença é apresentado o código C3D e M3D temos então comprovado que se trata de uma licença do CYPECAD INTEGRADO com o CYPE METÁLICAS 3D.

Se além do C3D e M3D tiver por exemplo o ARQ que se trata do código do software ARQUIMEDES, este deve ser enquadrado como “É integrado com outros softwares da CYPE”.

Para identificar se a licença está integrada com outros softwares basta buscar os códigos como ARQ quando temos a integração com o software ARQUIMEDES.

Na tabela abaixo poderá visualizar os códigos de outros softwares que podem ser integrados na licença do software Cype METÁLICAS 3D.

Como faço para saber quais são os módulos que já tenho?

Para saber quais módulos do Cype METÁLICAS 3D possui e se encontram ativados na licença, deve acessar da mesma forma que as FAQS anteriores o menu AJUDA > SOBRE… e acessar os dados da licença.

Na imagem exemplo abaixo podemos visualizar os módulos ativos na licença 164495 que possui o Cype METÁLICAS 3D COMPLETO.

Outro modo de verificarmos os módulos do Cype METÁLICAS 3D para quem ainda utiliza a licença por hardlock é abrir o Word com as senhas e verificar os códigos como na imagem exemplo abaixo que possui na licença 151515 um Cype METÁLICAS 3D.

Poderá também consultar acessando o PORTAL DO USUÁRIO entrando com o seu LOGIN e SENHA onde ao acessar o software Cype METÁLICAS 3D e a licença podemos visualizar os módulos comprados e os que podem ser complementados na licença do Cype METÁLICAS 3D.

O post Como faço para identificar o meu Cype METÁLICAS 3D? apareceu primeiro em MULTIPLUS.
