Como editar a tabela de armadura de estribos de Vigas

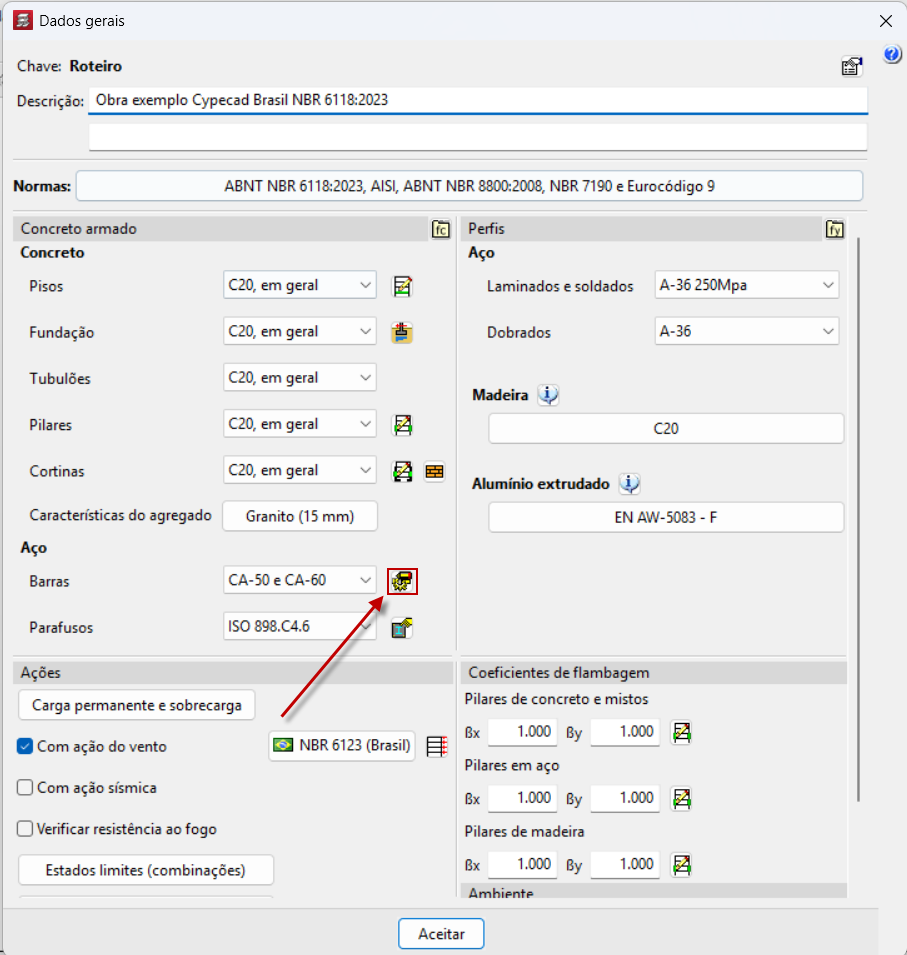

Para editar os estribos acesse o menu OBRA > DADOS GERAIS > AÇO BARRAS: POR ELEMENTO
Na janela que se abre terá acesso a tabela de armadura de vigas.
Clique em Armadura Transversal
Teremos:
Nesta janela pode ser editado as possibilidades de diâmetros e de espaçamentos.
Clicando na tabela de armadura em vigas > armadura de montagem em seções retangulares:
Teremos
Na linha de n.° 1 temos 1×1 diâmetro de 10 mm, isto quer dizer que esta disposição de n.°1 de estribos será utilizada quando tivermos uma viga de largura entre 0 a 40 cm e altura de 64 cm a maiores que 64. A região N x N quando é 1×1 teremos o estribo
A região N x N quando é 1×2 teremos os estribos um do lado do outro.
A região N x N quando é 2×1 teremos os estribos um atrás do outro.
A região N x N quando é 2×2 teremos os estribos
A região N x N + N x N quando é 1×1 + 1×1 teremos o estribo e 1 gancho
A região N x N + N x N quando é 1×1 + 2×1 teremos o estribo e 2 ganchos um atrás do outro.
A região N x N + N x N quando é 1×1 + 1×2 teremos o estribo e 2 ganchos um do lado do outro.
A região N x N + N x N quando é 1×1 + 2×2 teremos o estribo e 2 ganchos um atrás do outro e 2do lado do outro
Sabendo agora como tratar das disposições dos estribos e respectivos ganchos deverá determinar quando esta disposição será utilizada e em que diâmetro será inserido indicando o espaçamento, o intervalo de largura e altura da viga.
Vamos entender agora os dados da tabela abaixo:
O cadastro de estribo de número 79 será utilizado quando tivermos uma viga de largura entre 41 a 80 cm e altura de 28 até maiores que 28, serão dois estribos um do lado do outro sem ganchos com bitola de 6.3 espaçados 12cm.
