Como identificar erros nas vigas no CYPECAD?

Para identificar a viga que apresenta os erros, deve-se analisar qual o grupo e qual a nomenclatura da viga. Em nosso exemplo, o relatório informo que as vigas que apresentam erros são V12 e V20 localizadas no grupo 2.

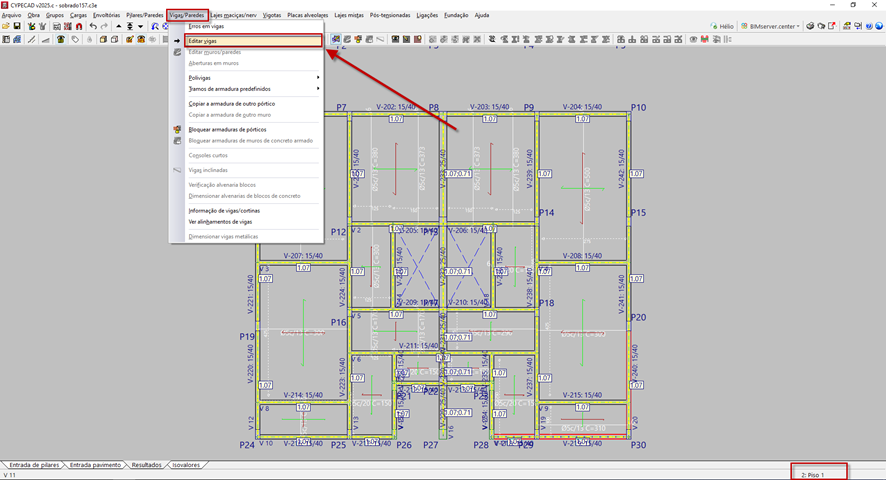

Para conferir os erros em vigas é necessário que a obra esteja calculada, após, devemos acessar a aba de “Resultados” e no menu superior acessar “Vigas/Paredes” >> “Editar Vigas”

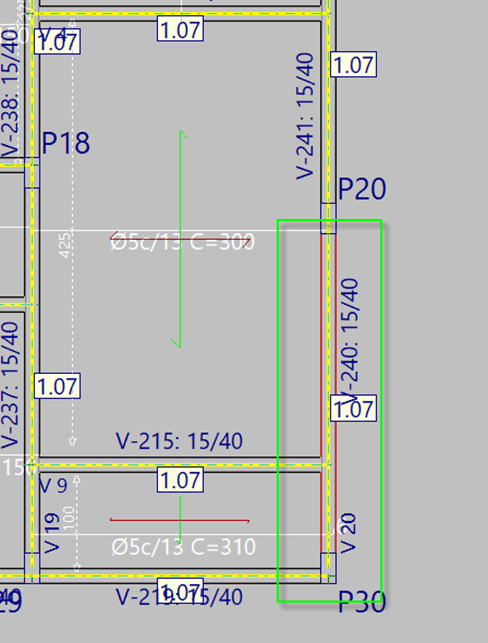

Após acessar o Grupo 2, acessar o editor de vigas, agora podemos selecionar as vigas com os erros. As vigas com erros são apresentadas em vermelho como na figura abaixo.

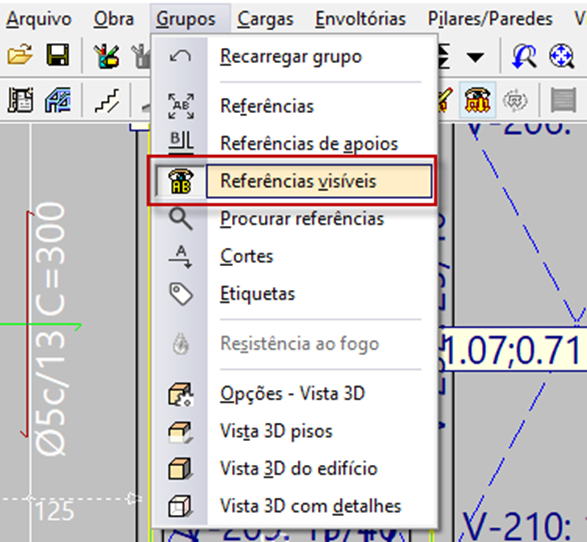

Você pode identificar a viga pela nomenclatura que fica ao lado dela, no caso da imagem acima é a V20. Há outras maneiras de identificar a viga neste momento, mas se desejar ativar o nome da viga, vá no menu superior, “Grupos” >> “Referências Visíveis”.

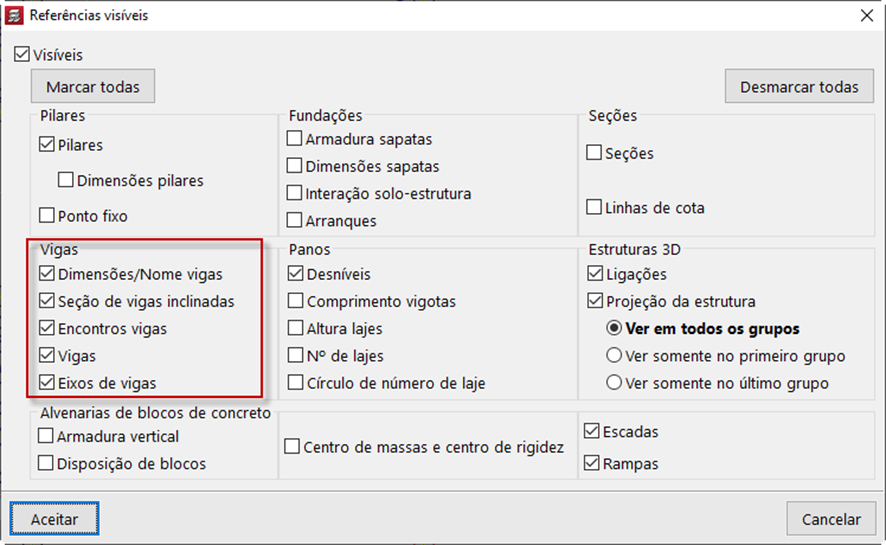

Ativando as caixinhas de Dimensões/Nomes de vigas, serão apresentados os nomes.

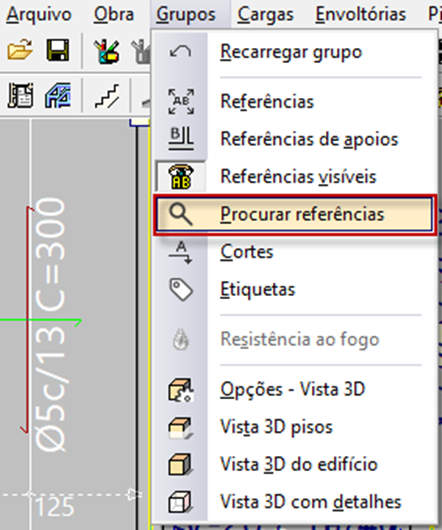

A outra maneira de identificar a viga é, ir no menu superior “Grupos” >> “Procurar referências” >> Digitar o nome da viga.

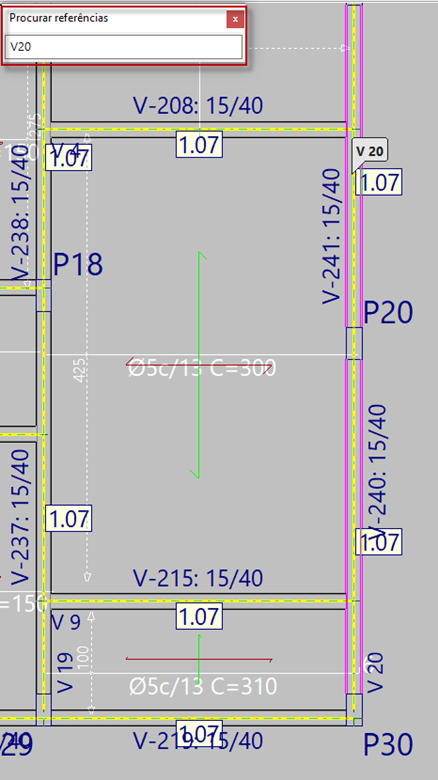

A viga será apresentada na cor rosa.

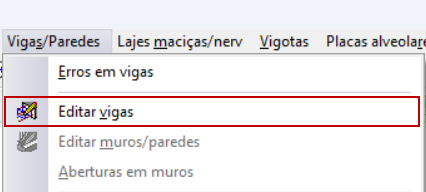

Agora, já identificado qual é a viga, você pode editá-la, através do comando de “Editar Vigas”.

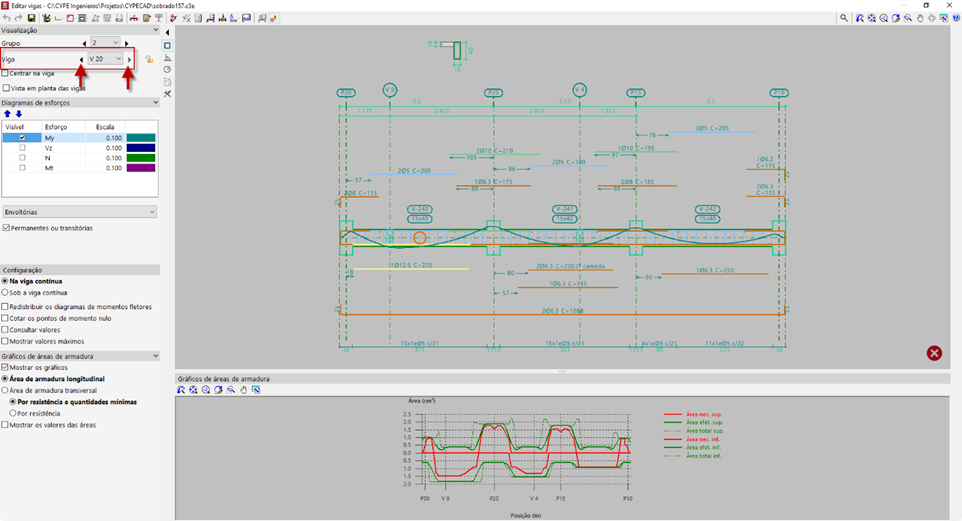

A seguinte tela é apresentada:

Note que no menu superior à esquerda, você pode trocar qual viga está visualizando pelas setas.
