▶ Como mover o projeto arquitetônico/planta para a coordenada 0,0,0?
Para que possamos inserir o projeto em formato DWG no CYPECAD, é necessário que a planta arquitetônica esteja posicionada na coordenada 0,0,0 (ponto de origem). Caso o projeto possua mais de um pavimento, todos os níveis devem estar alinhados na mesma coordenada de origem para garantir o correto posicionamento no modelo estrutural.
Dentro do software Cad (AutoCad, GstarCas, ZwCad e bricsCAD) podemos lançar uma linha guia.

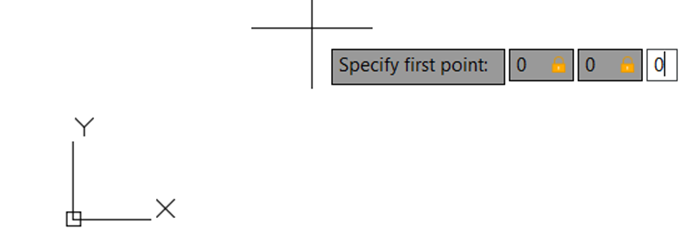

Com uma linha Guia: Digite comando “LINE” >> Digite a coordenada 0,0,0 e clique em enter:

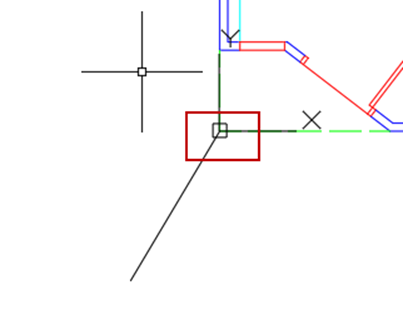

Em seguida, mova a arquitetura para a ponta dessa linha que está na coordenada 0,0,0. E após mover o projeto, pode apagar a linha guia que foi utilizada como referência.
