SAPATAS E BLOCOS DE FUNDAÇÃO

No CYPECAD, é possível utilizar elementos de fundação que incorporam a “Interação Solo-Estrutura”. Para os casos de sapatas e blocos, essa funcionalidade está disponível por meio de um módulo específico. Esse módulo permite levar em conta os recalques que ocorrem na fundação e sua influência sobre a estrutura como um todo, considerando as interações em termos de tensões e deformações. A modelagem é feita por meio da definição de constantes de rigidez elástica nos elementos da fundação, proporcionando uma análise mais realista do comportamento estrutural.

O procedimento para incluir a Interação Solo-Estrutura em projetos com sapatas pode ser realizado da seguinte forma:

No menu inferior, acesse “Entrada de Pavimento” e vá até o pavimento de fundação.

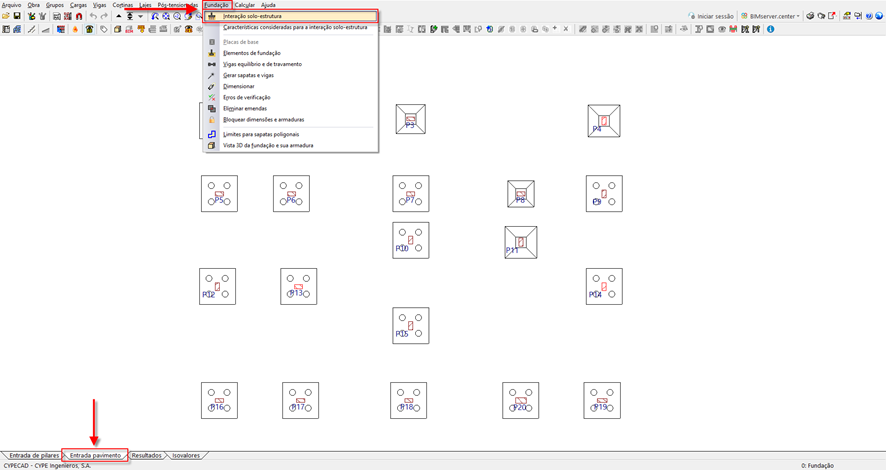

Após isso, acesse no menu superior a aba de “Fundação” e em seguida “Interação solo-estrutura”.

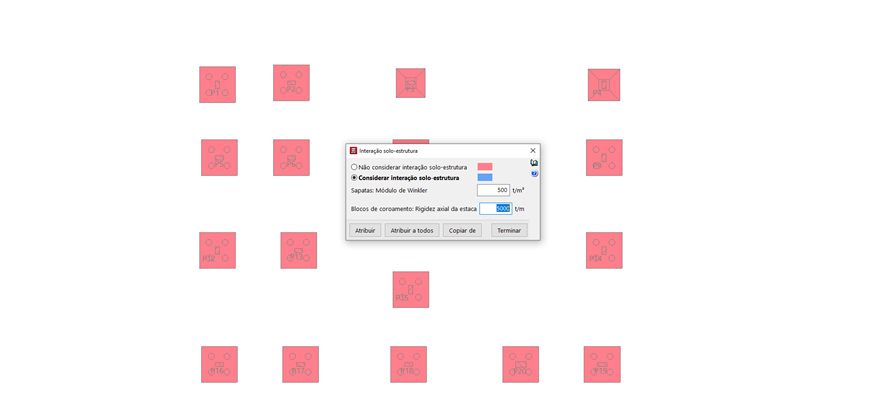

Note que será apresentado uma tela referente a esta ferramenta que permite você atribuir ou não uma interação entre o solo e a estrutura.

Os elementos de fundação com a coloração Vermelha são aqueles que não estão sendo considerados a sua interação com o solo, já aqueles que estiverem marcados em Azul, representam elementos com interação solo estrutura sendo considerada.

No CYPECAD, a Interação Solo-Estrutura pode ser considerada em sapatas e blocos por meio de um módulo específico. Para sapatas, utiliza-se o módulo de Winkler; já nos blocos, define-se a rigidez axial das estacas com base na relação entre carga e assentamento.

É recomendável realizar primeiro o dimensionamento da fundação considerando engastamentos convencionais e, em seguida, aplicar a interação solo-estrutura para refinar a análise.

A partir de um primeiro cálculo ou iteração considerando a fundação ‘com vinculação exterior’, iremos obter o pré-dimensionamento das sapatas e maciços de coroamento do bloco sobre estacas. Seguidamente, realizamos um segundo cálculo ou iteração tendo já em consideração a rigidez da restrição (obtida a partir do módulo de Winkler para sapatas ou da rigidez axial das estacas sob os blocos de coroamento). Os resultados de esforços e deslocamentos obtidos após o segundo cálculo serão ligeiramente diferentes aos iniciais já que, como é lógico, a rigidez da estrutura é modificada ao ter em conta a interação com o solo. Não é de estranhar que obtenhamos fundações com menores quantidades de concreto e aço e diferenças em pilares e lajes, particularmente nos níveis inferiores. Deverão ser realizadas tantas iterações de cálculo como entendermos até que seja aceitável segundo o nosso critério e observemos que as diferenças são pouco significativas.

No caso de blocos sobre estacas, o equivalente ao tamanho das sapatas, é o número de estacas e a distância de cada uma delas ao centro de gravidade do bloco que rege a rigidez axial e rotacional assim como a superfície da sapata e seu momento de inércia.

VIGAS DE FUNDAÇÃO E RADIERS

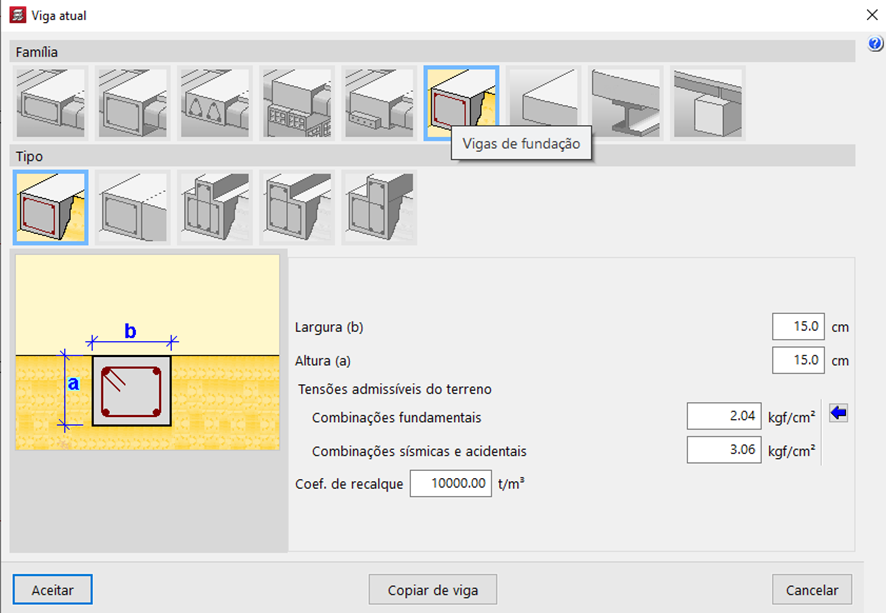

Para introduzir Vigas de fundação, pode-se ir em “Vigas” >> “Entrar viga”, assim poderemos definir as tensões admissíveis do terreno e o coeficiente de recalque a ser utilizado.

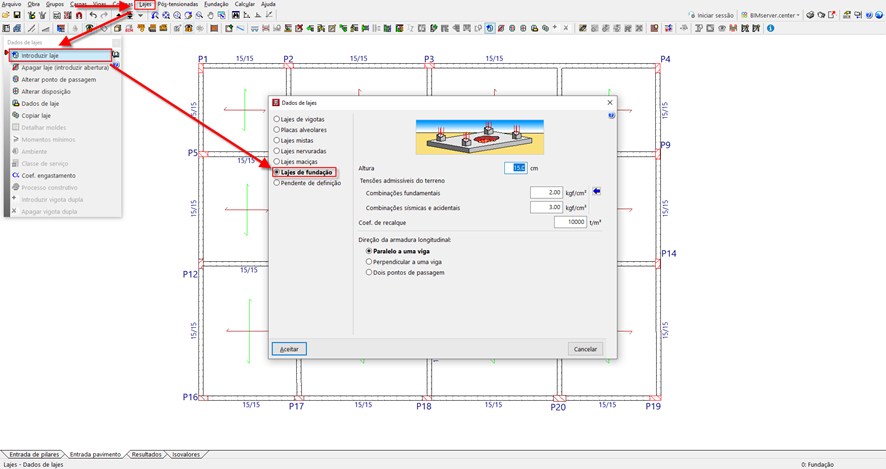

Assim, poderemos introduzir também as Lajes Radier (laje de fundação), para isso, vamos em “Lajes” >> “Introduzir laje” >> “Lajes de fundação”.

Para as lajes de fundação também poderemos introduzir os valores de tensões admissíveis do terreno e o coeficiente de recalque.

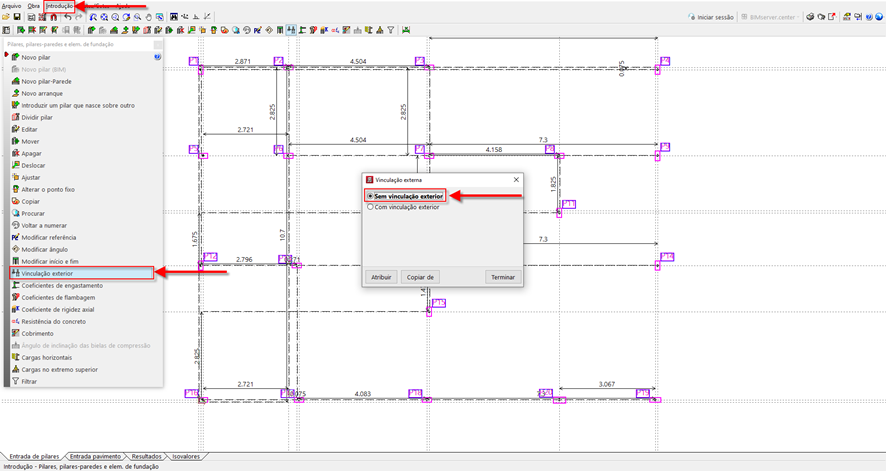

A partir do momento que você utiliza vigas e lajes de fundação, você não consegue mais utilizar sapatas e blocos como fundação dos seus pilares, isso porque o software entende que as vigas e lajes estão sobre um apoio elástico e estão sustentando a sua estrutura, ou seja, entende-se que os pilares nascem sobre vigas ou lajes de fundação. Ao realizar este tipo de lançamento, precisamos fazer alteração na Vinculação dos Pilares, portanto, é necessário acessar no menu inferior “Entrada de Pilares” >> no menu superior “Introdução” >> “Pilares, pilares-paredes, e elem. de fundação” >> “Editar “ >> “Vinculação Exterior” >> “Sem vinculação exterior” >> “Atribuir” >> selecionar os pilares.

CORTINAS/MUROS

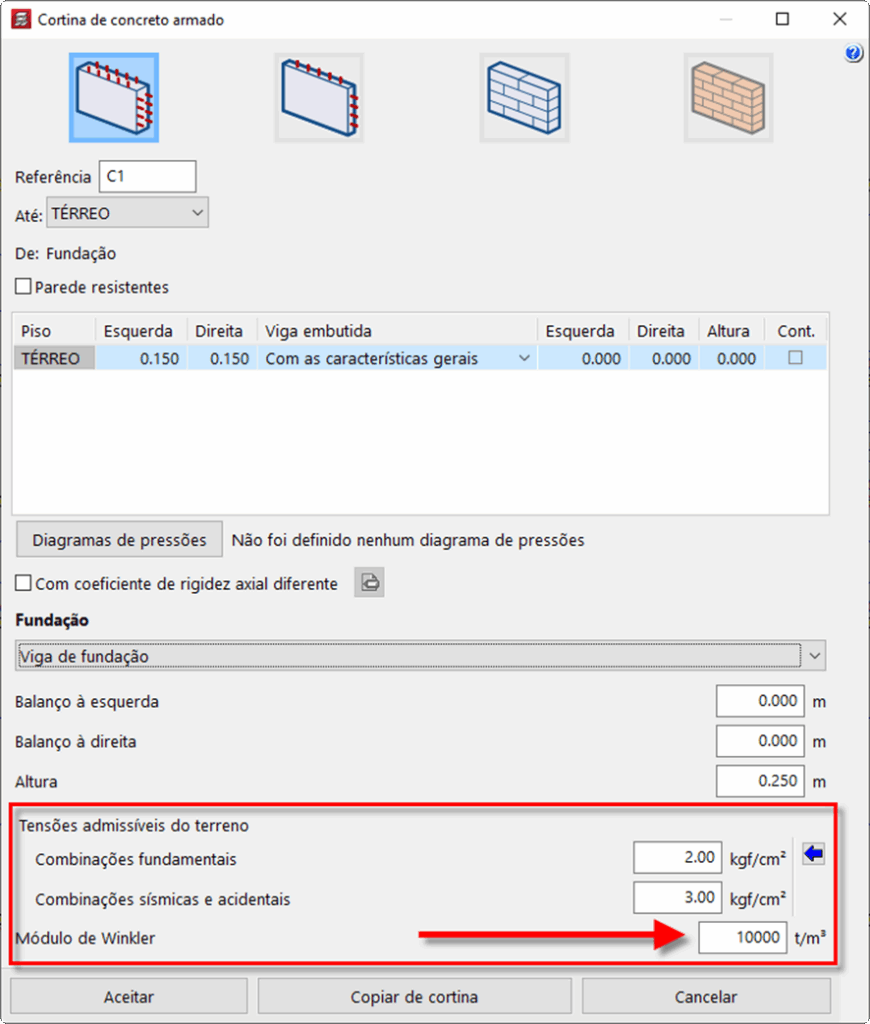

Para Cortinas, é possível definir qual fundação será utilizada, haverá duas opções que poderão ser utilizadas para considera a interação solo-estrutura, são elas “Vigas de fundação” (módulo Vigas de fundação) e “Sapata corrida com interação solo-estrutura” (módulo Interação Solo-Estrutura) em que para ambos, será possível introduzir o Módulo de Winkler.

TENSÕES ADMISSÍVEIS

Para alguns elementos não é possível considerar a interação solo-estrutura, mas é possível definir quais as Tensões Admissíveis do terreno para eles, este é o caso de Vigas de Travamento e Vigas de Equilíbrio, Vigas Altas, Vigas Altas que são apoios de Cortinas e Lajes Maciças quando estão próximos ao nível do solo.

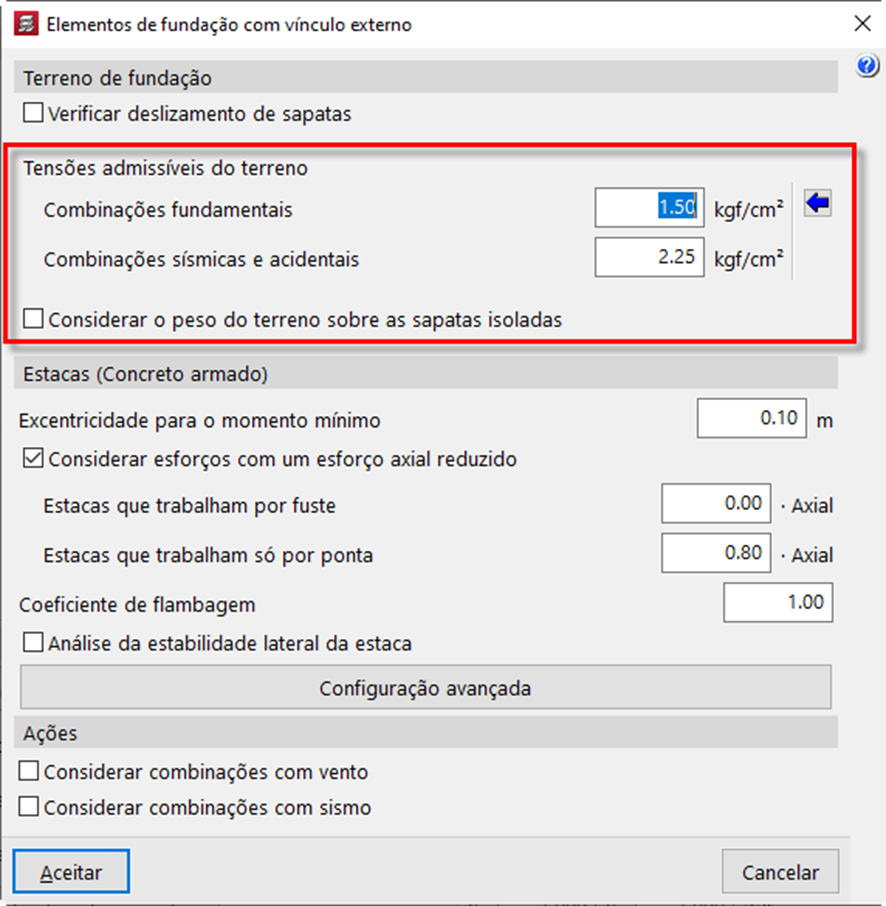

Para definir as Tensões Admissíveis, deve-se ir pelo menu superior “Obra” >> “Dados Gerais” >> na seção “Concreto armado” >> ao lado de “Fundação” selecione “Elementos de fundação com vínculo externo” >> faça as modificações que desejar.
