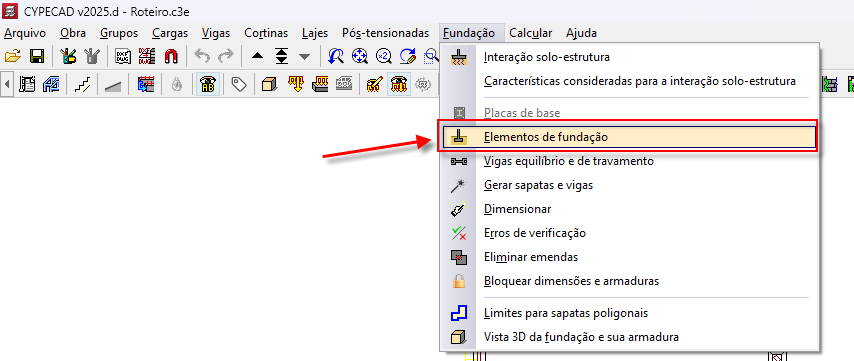

Acesse o menu FUNDAÇÕES >> ELEMENTOS DE FUNDAÇÕES >> NOVO

Selecione a opção Elementos de múltiplos pilares

Selecione o bloco sobre estacas, e clique em “seleção de tipo” e selecione o bloco retangular, onde podemos indicar o número de estacas:

Lembrando que é necessário o cadastro de estacas para o bloco, pois o software não dimensiona armadura e comprimento de estacas, então acesse a opção “seleção de estaca”

Na tela de estacas, vamos clicar em NOVO, para cadastrar uma nova estaca:

Vamos cadastrar a estaca conforme abaixo e ao término clique em ACEITAR:

Obs: A estaca deve ser cadastrada conforme a utilização de cada projeto, esta criação é apenas uma ilustração para continuidade do procedimento do curso.

Voltamos para a tela de estacas, onde podemos atribuir a quantidades de estacas e distâncias entre elas, vamos definir conforme abaixo:

Após o cadastro, clique em aceitar e aceitar novamente, onde teremos o comando de lançamento de fundação ativado.

Abra uma caixa de seleção sobre os pilares associados que deseja atribuir à uma única fundação e pressione o botão direito do mouse:

Teremos então apresentado pelo software o centro de carga na fundação, clique com o botão esquerdo no símbolo em vermelho:

Assim, teremos a fundação lançada:

Onde podemos visualizar em 3D:
