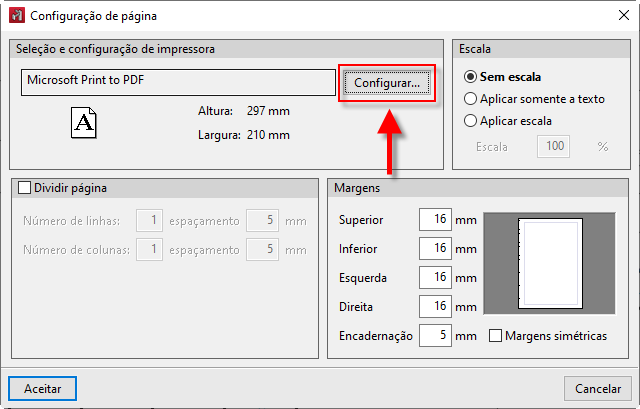

Este erro ocorre quando se configura incorretamente as margens da folha, ou o arquivo de configuração das folhas se encontrar corrompido. Para resolver este problema feche o CYPECAD e acesse a pasta de instalação do software e apague o arquivo perifiwin.cfg e formatos.cfg

Abra o Explorador de Arquivos e digite %appdata% e tecle Enter

Abra a pasta CYPE Ingenieros

Depois abra a pasta com a versão que você está usando

Abra a pasta planos

delete os arquivos perifiwin.cfg e formatos.cfg (1 clique sobre o arquivo e depois aperte a tecla DELETE ou DEL)

Ao abrir o CYPECAD estes arquivos vão ser regenerados aos arquivos originais de instalação. Se o problema persistir, refaça o download do instalador do software para reinstalação.

O post Atenção: Não se cumpre uma verificação de segurançaExpressão: margen_inferior + margen_superior < plano->alto_papelArquivo: cypeperi.c (DIBBASE.DLL)Linha: 639Módulo: CYPECAD.exe apareceu primeiro em MULTIPLUS.

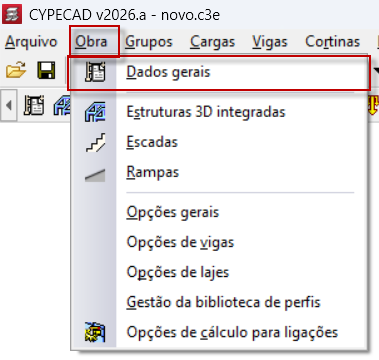

Acesse Obra > “Dados gerais”

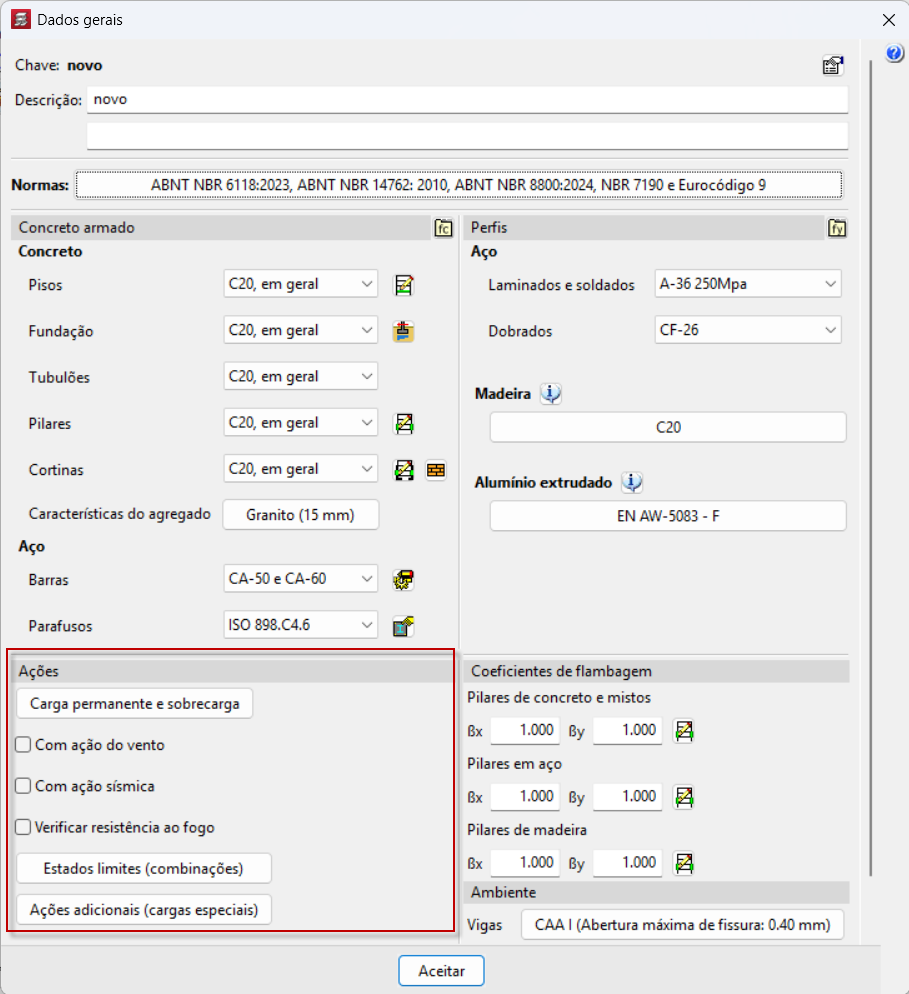

Você será direcionado à janela “Dados gerais” do software.

Na janela “Ações”, é possível ativar as opções de ação do vento, ação sísmica e resistência ao fogo.

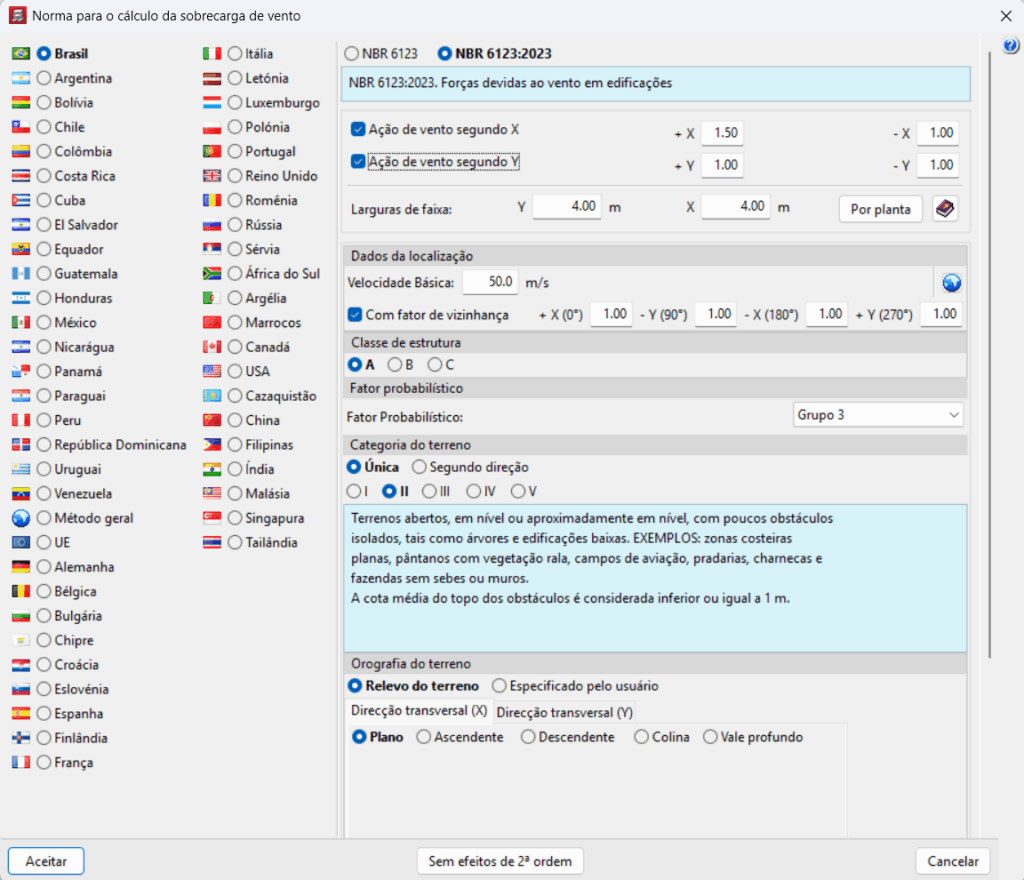

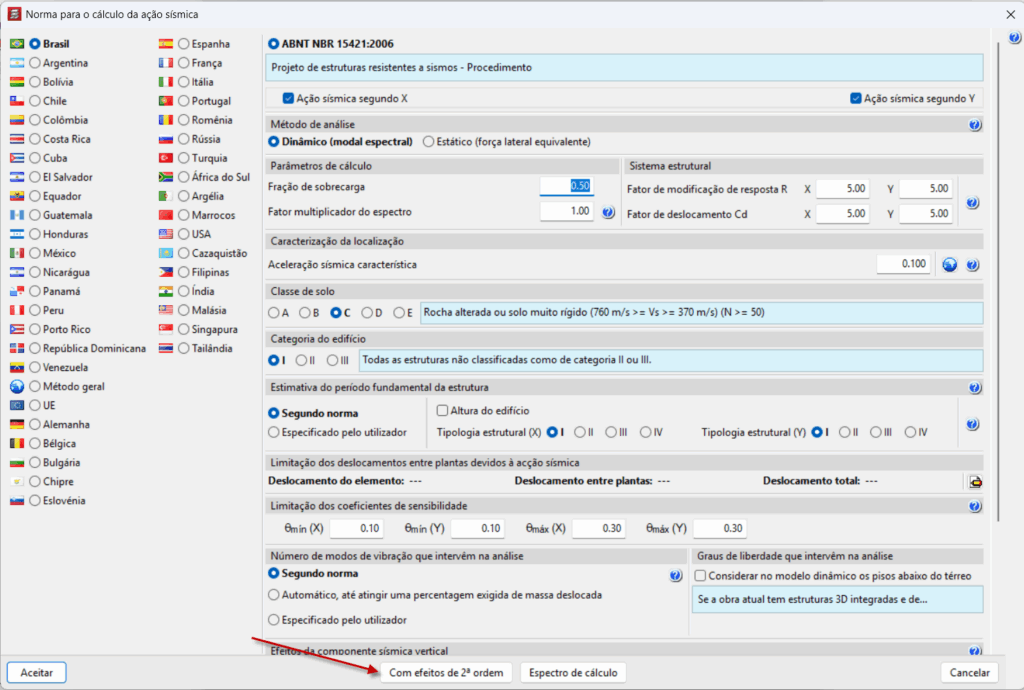

Ao selecionar “Com ação do vento”, será exibida a janela mostrada abaixo.

Nessa janela, selecionamos o país, a norma correspondente, as larguras das faixas — podendo optar pela seleção por planta ou pela definição manual das larguras nos eixos X e Y — além dos demais dados solicitados.

Verifique que, por padrão, estará marcada a opção “Sem efeito de 2ª ordem”. Clique sobre ela para alterar.

Selecione a opção “Considerar efeitos de segunda ordem”.

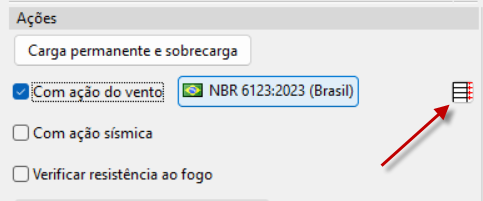

Perceba que, ao retornar para “Dados gerais”, na seção Ações, a opção “Com ação do vento” estará ativada, e o botão “Consulta de cargas” estará disponível, como mostrado na imagem abaixo.

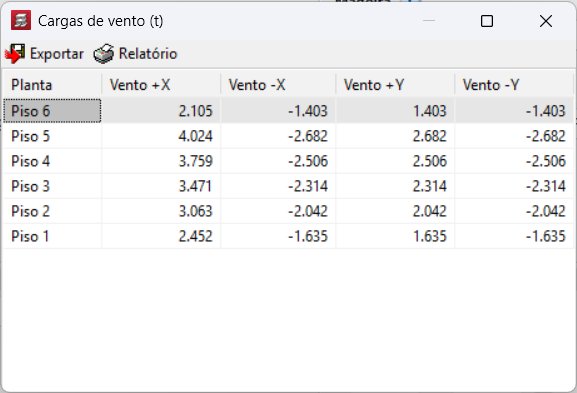

É possível verificar a carga de vento em cada piso. Caso seja necessário, esse resultado pode ser exportado em formato .CSV ou incluído em um relatório.

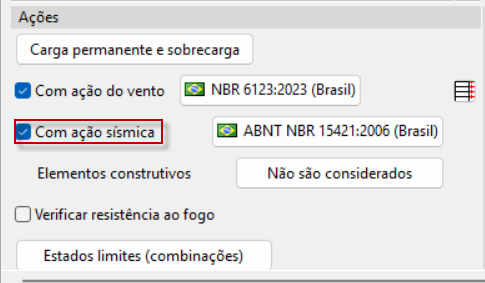

Para a ação sísmica, realiza-se o mesmo procedimento, porém selecionando a opção “Com ação sísmica”.

Após adicionar as ações de vento e/ou sismo, volte a calcular a sua obra. Após o cálculo, na aba “Resultados”, é possível analisar a deformada da estrutura, como mostrado no exemplo abaixo.

Outras informações, clique em: Como é feito a Consideração de efeitos de 2ª ordem (PΔ)?

O post Como habilitar os efeitos de segunda ordem no CYPECAD? apareceu primeiro em MULTIPLUS.

O método está baseado no efeito P-delta devido aos deslocamentos produzidos pelas ações horizontais, abordando de forma simples os efeitos de segunda ordem a partir de um cálculo de primeira ordem, e um comportamento linear dos materiais, com umas características mecânicas calculadas com as secções brutas dos materiais e o seu módulo de elasticidade secante.

Sob a ação horizontal, em cada piso i, atua uma força Hi, a estrutura deforma-se, e produzem-se uns deslocamentos Δij ao nível de cada pilar.

Em cada pilar j, e ao nível de cada piso, atua uma carga de valor Pij para cada ação gravitacional, transmitida pela laje ao pilar j no piso i.

Define-se um momento derrubador MH devido à ação horizontal Hi, à cota zi em relação à cota 0.00 ou nível sem deslocamentos horizontais, em cada direção de atuação do mesmo:

Da mesma forma define-se um momento por efeito Pdelta, MPΔ, devido às cargas transmitidas pela lajes aos pilares Pij, para cada uma das ações gravitacionais (k) definidas, para os deslocamentos Δi devidos à ação horizontal.

sendo:

k: Para cada ação gravitacional (permanente, sobrecarga, …)

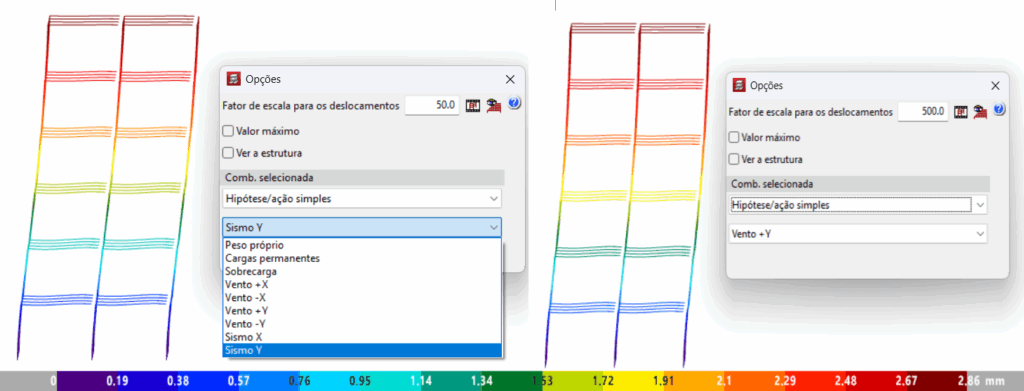

Para o cálculo dos deslocamentos devidos a cada hipótese de ações horizontais, deve-se recordar que se realizou um cálculo de primeira ordem, com as seções brutas dos elementos.

Se estiverem calculando os esforços para o dimensionamento em estados limites últimos, pareceria lógica que o cálculo dos deslocamentos em rigor se fizesse com as seções fendilhadas e homogeneizadas, o que é bastante complexo, dado que supõe a não-linearidade dos materiais, geometria e estados de carga.

Isto não poderá ser abordado do ponto de vista prático com os meios normais disponíveis para o cálculo.

Consequentemente, deve-se estabelecer uma simplificação, que consiste em supor uma redução das rigidezes das seções, o que implica um aumento dos deslocamentos, visto que são inversamente proporcionais.

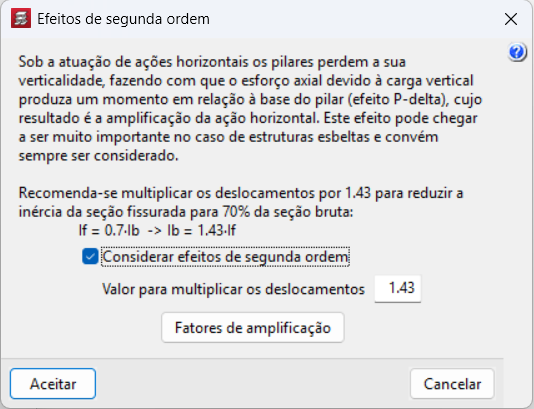

O programa solicita como dado o aumento ou fator multiplicador dos deslocamentos para ter em conta essa redução da rigidez. Neste ponto não existe só um critério, pelo que se deixa ao juízo do utilizador a consideração de um valor ou de outro em função do tipo de estrutura, grau de fendilhamento estimado, outros elementos rígidos, núcleos, escadas, etc… que na realidade podem inclusivamente reduzir os deslocamentos calculados.

No Brasil é habitual considerar um coeficiente redutor do módulo de elasticidade longitudinal de 0.90 e supor um coeficiente redutor da inércia fissurada em relação à bruta de 0.70.

Assim, a rigidez reduz-se no seu produto:

Como os deslocamentos são inversos à rigidez, o fator multiplicador dos deslocamentos será igual a 1/0.63 = 1.59, valor que se introduzirá como dado no programa. Como norma de boa prática deve-se considerar que se γz > 1.2, se deve tornar a estrutura mais rígida nessa direção, já que a estrutura é muito deformável e pouco estável nessa direção. Se γz < 1.1, o seu efeito será pequeno e praticamente desprezível.

Na antiga norma NB-1, de forma simplificada recomenda-se amplificar para 1/0.7 = 1.43 os deslocamentos e limitar o valor de γz a 1.3.

Valores esses que ainda não foram atualizados para as novas normas.

O post Como é feito a Consideração de efeitos de 2ª ordem (PΔ)? apareceu primeiro em MULTIPLUS.

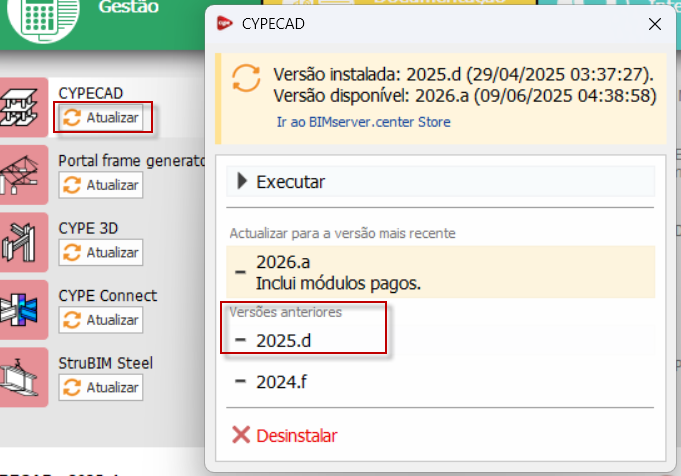

Caso tenha clicado em atualizar, sem possuir a licença da versão 2026.

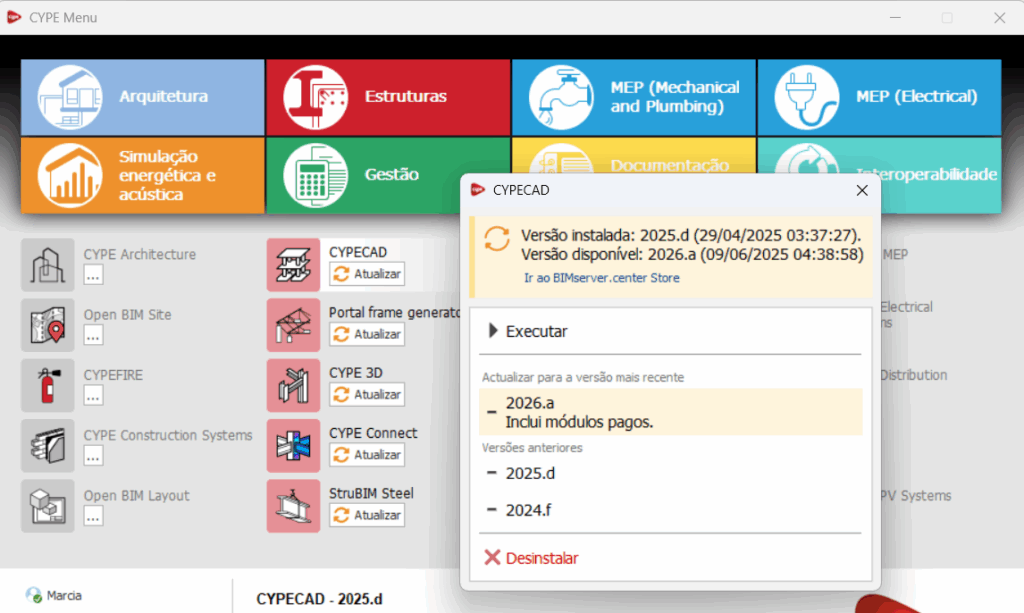

E ao tentar abrir o projeto desenvolvido na versão anterior da versão 2026, será apresentado a mensagem:

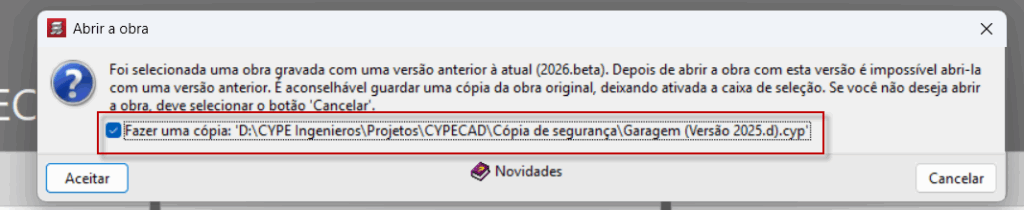

Onde é de extrema importância que o usuário leia e deixe marcado a caixinha para realizar uma cópia do projeto na versão anterior (2025).
Use o diretório apresentado na mensagem de seu computador para que consiga localizar a cópia de segurança.

Faça a reinstalação da versão anterior a qual possui através

Ou, acesse o BimServer.Center e faça a instalação da versão anterior.
Acesse o BimServer.Center através do link: https://bimserver.center/pt

O post Atualizei minha versão sem querer, e agora não consigo abrir meus projetos, como resolver? apareceu primeiro em MULTIPLUS.

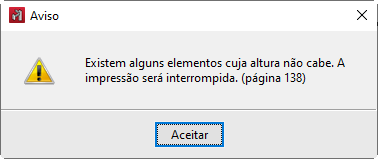

Esse erro pode ocorrer ao tentar gerar relatórios, principalmente aqueles que são gerados em formato de tabela. A mensagem indica que alguns elementos do relatório não cabem dentro da altura da folha configurada para impressão.

O motivo geralmente está relacionado à tabela gerada pelo programa, que pode conter muitos dados ou informações extensas sobre os elementos estruturais. Quando isso acontece, o conteúdo excede o espaço disponível na folha, interrompe-se a geração do relatório para evitar a perda de informações.

O procedimento para conseguir gerar este relatório é o seguinte:

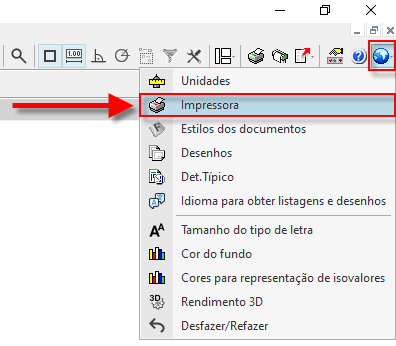

Acesse “Configurações” >> “Impressora”.

Em seguida, clique em “Configurar”.

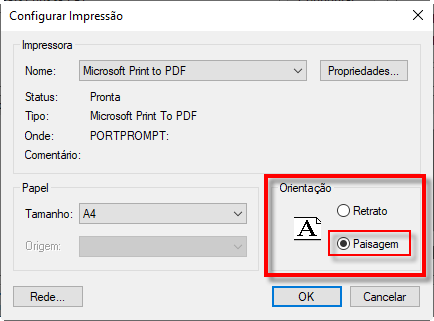

E altere a Orientação para “Paisagem” e clique em “Ok”.

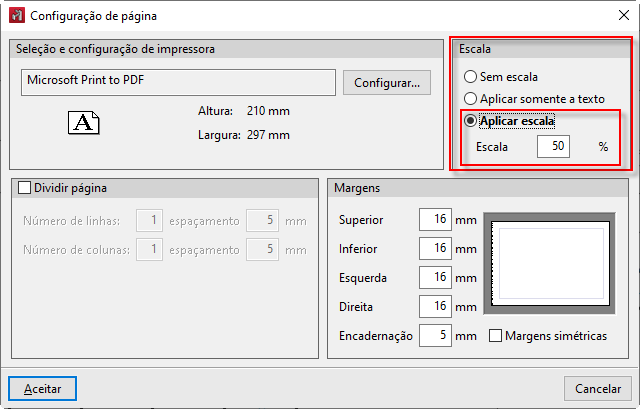

Caso não seja suficiente, retorne para a página anterior e aplique uma escala redutora até que consiga gerar o relatório.

O post Por que ocorre o erro ‘Existem alguns elementos cuja altura não cabe. A impressão será interrompida’ ao gerar um relatório? apareceu primeiro em MULTIPLUS.

Essa configuração pode impedir que o CAD reconheça corretamente as informações de cotas geradas pelo CYPECAD, fazendo com que elas não sejam exibidas no arquivo exportado.

O procedimento para correção deste problema é o seguinte:

Pesquise no seu Windows por “Painel de Controle” e clique em “Abrir”:

Acesse “Sistema e Segurança”.

Acesse “Sistema”.

Na tela que se abre localize a opção “Configurações avançadas do sistema” ou a opção “Alterar Configurações”.

Será aberto a janela “Propriedades do Sistema”, nessa janela encontra a aba “Avançado”.

Em “Avançado” clique em “Variáveis de Ambiente”.

Em “Variáveis de Sistema” clique em “Novo”.

Nome da variável: dibujo_cotas_explotadas

Valor da variável: 1

Clique em OK, reinicie o computador e pode gerar as pranchas novamente.

O post Por que as cotas aparecem na prancha do software, mas não aparecem ao exportar em DWG?  apareceu primeiro em MULTIPLUS.

Após isso, acesse no menu superior a aba de “Fundação” e em seguida “Interação solo-estrutura”.

Note que será apresentado uma tela referente a esta ferramenta que permite você atribuir ou não uma interação entre o solo e a estrutura.

Os elementos de fundação com a coloração Vermelha são aqueles que não estão sendo considerados a sua interação com o solo, já aqueles que estiverem marcados em Azul, representam elementos com interação solo estrutura sendo considerada.

No CYPECAD, a Interação Solo-Estrutura pode ser considerada em sapatas e blocos por meio de um módulo específico. Para sapatas, utiliza-se o módulo de Winkler; já nos blocos, define-se a rigidez axial das estacas com base na relação entre carga e assentamento.

É recomendável realizar primeiro o dimensionamento da fundação considerando engastamentos convencionais e, em seguida, aplicar a interação solo-estrutura para refinar a análise.

A partir de um primeiro cálculo ou iteração considerando a fundação ‘com vinculação exterior’, iremos obter o pré-dimensionamento das sapatas e maciços de coroamento do bloco sobre estacas. Seguidamente, realizamos um segundo cálculo ou iteração tendo já em consideração a rigidez da restrição (obtida a partir do módulo de Winkler para sapatas ou da rigidez axial das estacas sob os blocos de coroamento). Os resultados de esforços e deslocamentos obtidos após o segundo cálculo serão ligeiramente diferentes aos iniciais já que, como é lógico, a rigidez da estrutura é modificada ao ter em conta a interação com o solo. Não é de estranhar que obtenhamos fundações com menores quantidades de concreto e aço e diferenças em pilares e lajes, particularmente nos níveis inferiores. Deverão ser realizadas tantas iterações de cálculo como entendermos até que seja aceitável segundo o nosso critério e observemos que as diferenças são pouco significativas.

No caso de blocos sobre estacas, o equivalente ao tamanho das sapatas, é o número de estacas e a distância de cada uma delas ao centro de gravidade do bloco que rege a rigidez axial e rotacional assim como a superfície da sapata e seu momento de inércia.

VIGAS DE FUNDAÇÃO E RADIERS

Para introduzir Vigas de fundação, pode-se ir em “Vigas” >> “Entrar viga”, assim poderemos definir as tensões admissíveis do terreno e o coeficiente de recalque a ser utilizado.

Assim, poderemos introduzir também as Lajes Radier (laje de fundação), para isso, vamos em “Lajes” >> “Introduzir laje” >> “Lajes de fundação”.

Para as lajes de fundação também poderemos introduzir os valores de tensões admissíveis do terreno e o coeficiente de recalque.

A partir do momento que você utiliza vigas e lajes de fundação, você não consegue mais utilizar sapatas e blocos como fundação dos seus pilares, isso porque o software entende que as vigas e lajes estão sobre um apoio elástico e estão sustentando a sua estrutura, ou seja, entende-se que os pilares nascem sobre vigas ou lajes de fundação. Ao realizar este tipo de lançamento, precisamos fazer alteração na Vinculação dos Pilares, portanto, é necessário acessar no menu inferior “Entrada de Pilares” >> no menu superior “Introdução” >> “Pilares, pilares-paredes, e elem. de fundação” >> “Editar “ >> “Vinculação Exterior” >> “Sem vinculação exterior” >> “Atribuir” >> selecionar os pilares.

CORTINAS/MUROS

Para Cortinas, é possível definir qual fundação será utilizada, haverá duas opções que poderão ser utilizadas para considera a interação solo-estrutura, são elas “Vigas de fundação” (módulo Vigas de fundação) e “Sapata corrida com interação solo-estrutura” (módulo Interação Solo-Estrutura) em que para ambos, será possível introduzir o Módulo de Winkler.

TENSÕES ADMISSÍVEIS

Para alguns elementos não é possível considerar a interação solo-estrutura, mas é possível definir quais as Tensões Admissíveis do terreno para eles, este é o caso de Vigas de Travamento e Vigas de Equilíbrio, Vigas Altas, Vigas Altas que são apoios de Cortinas e Lajes Maciças quando estão próximos ao nível do solo.

Para definir as Tensões Admissíveis, deve-se ir pelo menu superior “Obra” >> “Dados Gerais” >> na seção “Concreto armado” >> ao lado de “Fundação” selecione “Elementos de fundação com vínculo externo” >> faça as modificações que desejar.

O post Como considerar a interação do solo (apoio elástico) sob a minha estrutura? apareceu primeiro em MULTIPLUS.

O post O CYPECAD calcula fôrma e o volume? Como? apareceu primeiro em MULTIPLUS.

Está norma foi publicada no dia 02 de outubro de 2024, existe uma prazo para que esta seja implantada nos órgãos de aprovação assim como aos profissionais da engenharia estrutural e este prazo é de 180 dias. Esta norma já se encontra em estudo junto a desenvolvedora para que está seja implementada no software.

O post A norma NBR8800:2024 está disponível no software? apareceu primeiro em MULTIPLUS.

Abra o CYPECAD, realize todas as configurações na qual deseja e após isso, vá ao menu superior esquerdo, clique em Arquivo e depois GUARDAR COMO MODELO, como pode ser visualizado nas duas imagens abaixo.

Adendo: Você consegue deixar obras “pré-lançadas” para dar continuidade posteriormente.

COMO ABRIR UMA OBRA À PARTIR DE UM MODELO

Inicie seu projeto normalmente no CYPECAD, porem na parte inferior, clique em Iniciar a partir de um modelo.

Clique em Examinar , feito isso, será mostrado para você, todos os modelos que você tem Salvo e dessa forma, você conseguirá selecionar o Template/Modelo que deseja.

Clique em abrir, o seu Modelo/Template e este será atribuído a obra que você iniciar.

Confira esse procedimento passo a passo no vídeo abaixo!

O post Como criar um modelo de obra / template? apareceu primeiro em MULTIPLUS.

É necessário primeiramente entrar com a senha de ADMINISTRADOR a qual foi encaminhada ao seu email pela CYPE INGENIEROS

Clique no menu inferior em ADMINISTRAR LICENÇA ELETRONICA e acesse com seu LOGIN e SENHA

O post Como alterar a senha de utilizador? apareceu primeiro em MULTIPLUS.

Salve o DWG em uma versão de CAD mais antiga, igual ou anterior a 2013 e depois disto tente importar a máscara novamente no CYPECAD.

Consulte também a FAQ https://multiprojeto.com.br/perguntas-frequentes/cypecad/nucleo-basico/faq-cypecad-cycu-08/(abrir em uma nova aba)

Consulte esse procedimento no vídeo abaixo!

O post A versão do arquivo lido está incorreta, o que devo fazer? apareceu primeiro em MULTIPLUS.

Primeiramente é necessário ter acesso ao bimserver.center e após isso, criar uma conta nele, pois será através dessa plataforma que será possível realizar a integração de diversos softwares.

Abaixo link para os procedimentos sobre o bimserver:

BIMSERVER.CENTER – PORQUE CRIAR UMA CONTA E COMO CRIAR

COMO INSTALAR O BIMSERVER.CENTER?

1° PASSO – ABRIR O CYPECAD

Será necessário abrir a sua obra no CYPECAD e após isso, clicar no menu superior em LIGAR e realizar o login no bimserver.center conforme os procedimentos abaixo.

Após a mensagem acima será aberto automáticamente em sua página da web o bimserver.center, caso não esteja logado, ele irá pedir para que coloque sua senha, como no exemplo abaixo.

Será solicitado para que você permita que obras do CYPECAD sejam exportadas a sua conta do bimserver.center.

Após isso sua conta do bimserver.center estará vinculada ao seu CYPECAD, aparecendo seu nome/nome da conta onde antes estava Ligar da maneira abaixo:

Feito isso vá no menu superior do CYPECAD e clique em bimserver.center e depois em VINCULAR.

Será necessário criar uma OBRA dentro do bimserver.center para vincular ao StruBIM Rebar / Cype Connect / StruBIM Steel, etc…, siga os passos abaixo:

Após o passo anterior, você conseguirá aferir se sua obra está vinculada, pois o nome dela estará no menu superior ao lado do seu.

Volte novamente ao botão do bimserver.center e clique em COMPARTILHAR para poder concluir a vinculação de sua obra ao bimserver.center, confirme em aceitar.

Por fim, será aparesentado as mensagens abaixo que indicam que a exportação foi realizada com sucesso.

Após a conclusão das etapas acima, sua obra estará hapíta para ser aberta dentro do StruBIM Rebar / Cype Connect / StruBIM Steel, etc…

Abaixo deixo o link para o procedimento de como abrir a obra do CYPECAD dentro do StruBIM Rebar / Cype Connect / StruBIM Steel, etc…:

IMPORTANDO UMA OBRA DO METÁLICAS 3D/CYPE 3D/CYPECAD – STRUBIM STEEL

IMPORTANDO UMA OBRA DO METÁLICAS 3D/CYPE 3D/CYPECAD – CYPE CONNECT

ABRINDO OBRA DO METÁLICAS 3D DENTRO DO STRUBIM REBAR

O post Como exportar uma obra do CYPECAD? apareceu primeiro em MULTIPLUS.

Estou com uma dúvida, quando preenchida o CP (carga permanente) inserida por pavimento no inicio do cadastro da estrutura ela já é considerada como carga para a laje? ou tenho que adicionar a carga na laje novamente?

Ao preencher as cargos no início do projeto ao criar os níveis, está se definindo que em todo o aquele piso existe uma carga constante, no exemplo abaixo é de 0,2 de sobrecarga + 0,15 de cargas permanentes, cargas estas que serão considerada sobre os locais onde foi inserido elementos do tipo laje.

Quando se deseja acrescentar uma carga permanente diferente da pré-definida no início devido a diferença de peso entre os diferentes tipos de piso, deve utilizar a ferramenta Cargas, cargas superficiais ou cargas em lajes adicionando o peso a mais.

Na imagem exemplo acima, em todas as lajes cinza se tem aplicado a carga permanente de 0,15 e no hall da escada (laje em amarelo) foi adicionado uma carga de 0,2, ou seja, nesta laje terá 0,2 de sobrecarga + 0,15 de cargas permanentes + 0,2 (devido ao peso a mais por se tratar de uma laje em granito de 4mm por exemplo).

O post A carga permanente por pavimento é aplicada automaticamente nas lajes? apareceu primeiro em MULTIPLUS.

É uma aplicação em nuvem, onde lhe garante uma maior segurança.

Caso ainda não tenha uma conta, basta acessa o procedimento de criação: BIMSERVER.CENTER

INSTALAÇÃO

Normalmente a instalação é feita no Disco Local – C de seu computador, acesse ele.

Encontre a pasta Cype Ingenieros e a acesse, dentro dela estará a pasta de download contendo outros softwares.

Acesse-a e procure por Instalação para o Brasil e em sequência instale a aplicação com nome: Bimserver.center, abaixo um exemplo:

Execute a instalação como administrador.

Agora cumpra as etapas de instalação do software

E ao término o BIMSERVER.CENTER já estará instalado e você pode conferir o ícone que fica aberto em sua área de trabalho e sempre será iniciado ao abrir o seu computador.

Clicando 2x sobre o aplicativo poderá ser aberto e visualizado.

O post Como instalar o BIMserver.center? apareceu primeiro em MULTIPLUS.

Para poder realizar a conexão entre softwares da linha CYPE é necessário ter a aplicação que fará a ligação entre as ferramentas, que no caso é o bimserver.center.

O bimserver serve como uma nuvem, na qual é possível você armazenar seus arquivos de uma forma segura. O interessante é que, ele pode também ser utilizado para apresentar as suas obras em uma reunião, pois por meio dele é possível visualizar o 3D/IFC delas sem a necessidade do software instalado, não somente pelo navegador, mas também em seu celular existe o aplicativo: BIMSERVER.CENTER

Como criar uma conta no bimserver.center?

Acesse o site https://bimserver.center/pt/ e clique em:

Realize o seu cadastro preenchendo os campos abaixo:

Depois de se registrar, basta clicar em INICIAR SEÇÃO na página inicial

Preencha com seu LOGIN e SENHA que acabou de utilizar para criar seu acesso ao site.

Feito isso, você conseguirá visualizar a página inicial do BIMSERVER.CENTER

O post BIMSERVER.CENTER – Porque criar uma conta e como criar? apareceu primeiro em MULTIPLUS.

Clique no vídeo abaixo para assistir o passo a passo para exportar a armadura em IFC.

Se você tem o CYPECAD, você pode fazer o download e instalação do StruBIM Rebar para executar os passos do vídeo.

O post Como gerar o arquivo IFC das armaduras do CYPECAD? apareceu primeiro em MULTIPLUS.

Este erro ocorre porque está tentando abrir uma obra que foi elabora em uma versão superior a versão que possui instalado. Verifique com a pessoa de quem você recebeu o projeto e instale a mesma versão ou superior para conseguir abrir a obra.

O post Erro expressão: version <= Version_nombre_obra, como solucionar? apareceu primeiro em MULTIPLUS.

Entrando em PROJETOS deverá criar novo projeto.

No software CYPECAD ao criar uma obra nova deverá vincular ao projeto no BIMServer Center e clicar em Compartilhar.

Em um tablet ou smartfone baixe o App Bimserver.center e entre com o mesmo login e senha.

Clicando em 3D terá a opção de visualizar em VR.

O post Como visualizar as estruturas em realidade aumentada? apareceu primeiro em MULTIPLUS.

Para isso, siga o procedimento abaixo.

Crie a obra selecionando a opção OBRA VAZIA

CRIANDO PISOS

INTRODUZINDO MÁSCARAS

HABILITANDO MÁSCARAS NA ABA INTRODUÇÃO DE PILARES

Selecione a máscara que deseja visualizar para a introdução de maneira manual dos pilares

INTRODUZINDO PILARES

Você tem 2 opções para a introdução:

Posicionando eles por coordenada. Quando clicar em aceitar na tela acima, digite em seu TECLADO o número 0 (ZERO) e após isso abrirá a tela para introdução de coordenada em x e y.

A segunda maneira é posicioná-lo de maneira manual, clicando em sua arquitetura com o botão esquerdo do mouse. Repare que a cada introdução, ele irá desenhar automático as linhas de referência.

OBS: As linhas de referência também podem ser introduzidas de maneira manual através do menu superior introdução

VISUALIZAÇÃO DAS MÁSCARAS EM ENTRADA DE PAVIMENTO

Será necessário a visualização das máscaras na aba entrada de pavimento, para isso em cada um de seus pavimentos deverá fazer esta conexão de máscara + pavimento como nas imagens abaixo.

Menu inferior para trocar de aba

Habilitando a visualização da máscara FUNDAÇÃO no pavimento FUNDAÇÃO

OBS: Para visualizar as máscaras habilitadas caso elas “sumam”, clique novamente na opção editar vistas.

O post Como fazer a introdução de pilares e o DWG de maneira manual? apareceu primeiro em MULTIPLUS.

Para que esta informação sai nas pranchas de desenho ou seja apresentado na tela do CYPECAD é necessário acessar a Aba Resultados e acessar o menu superior Lajes maciças/nerv > Vistas e na janela que se abre ticar os 2 últimos quadradinhos como na imagem abaixo, clique em aceitar e teremos a visualização na tela e na prancha.

O post Como exibir a quantidade de barras das lajes na tela e nas pranchas? apareceu primeiro em MULTIPLUS.

(Apenas lembrando que os desenhos dos elementos estruturais apenas são gerados APÓS o dimensionamento da estrutura. Qualquer alteração na mesma, o calculo deve ser realizado novamente)

Seja de vigas, pilares, fundações, lajes, paredes/cortinas/alvenaria ou consoles. Todos os elementos estruturais que possuem legenda de armação, tal como:

3N17Ø16 C=250 ou N17Ø16 C=250

Pode ser editada para sair ou não com a númeração da quantidade de barras, ou editar o simbolo que representa o comprimento, dentre outras modificações.

Este procedimento irá mostrar a onde chegar para realizar estas modificações, porem a escolha de qual utilizar cabe apenas ao projetista responsável.

Vá na impressão de desenhos no canto superior direito e após isso em seleção de pranchas, adicionar.

Para cada um dos elementos estruturais na qual o CYPECAD gera desenho:

PILAR

VIGA

LAJES E ELEMENTOS DE FUNDAÇÃO

CORTINA – ALVENARIA ESTRUTURAL – PAREDE DE CONCRETO

CONSOLE

ESCADA

O post Como editar a legenda da armação no CYPECAD? apareceu primeiro em MULTIPLUS.

BSGESG.DLL

Para identificar a sua versão e release consulte a FAQ Como identificar o meu CYPECAD

Visto que se trata de uma versão 2021 com release G ou anteriores, deverá efetuar o download do ultimo instalador disponibilizado no site da MULTIPLUS no PORTAL DO USUÁRIO em DOWNLOADS ou na área de DESCARGA da CYPE.

Para não ter problemas de sobrescrever as pastas de instalação, abra o windows explorer e renomeie a pasta Versão 2021 com a letra da release por exemplo.

Depois de instalar a nova release, será criada a nova pasta Versão 2021 com a dll corrigida.

O post CYPECAD vem apresentando erros de visualização 3D (2021), como resolver? apareceu primeiro em MULTIPLUS.

Acesse o menu superior Introdução > Linhas de referência

Na janela que se abre clique em Introduzir linha horizontal

Clique na primeira linha tracejada e será aberta a tela para indicar a referência, vamos exemplificar indicando H1.

Clique em Aceitar e clique com o botão esquerdo nas linhas sequencialmente seguintes.

Indicada as linhas horizontais, aperte o botão direito do mouse para voltar a abrir a janela para selecionar a opção da linha vertical.

No nosso exemplo usamos H1 e V1 mas você pode utilizar somente letras na horizontal e somente números na vertical!

Estas linhas de referência vão sair na prancha de desenho quando marcar a opção REFERENCIAS

O post Como inserir eixos na obra do CYPECAD? apareceu primeiro em MULTIPLUS.

O post 📽 Como rotacionar a estrutura na janela Deformada no CYPECAD? apareceu primeiro em MULTIPLUS.

Abra o CYPECAD e entre em GERENCIAMENTO DE ARQUIVOS

Selecione a obra e clique em COMPARTILHAR

Se desejar acrescente o comentário e clique em ACEITAR

Aguarde e será gerado o link que poderá enviar para quem desejar e tiver o cypecad para acessar a obra.

O post Como compartilhar uma obra enviando o link? apareceu primeiro em MULTIPLUS.

Logo após a verificação da unidade do arquivo que vamos trabalhar, vamos editar esse arquivo para facilitar a importação para o CYPECAD.

Uma dica é copiar os desenhos dos pavimentos para o lado e editar essa cópia, pois é sempre bom ter o original disponível para futuras consultas aos cortes e fachadas caso exista dúvida de pé direito e desníveis.

Para o CYPECAD precisamos só de algumas informações, por isso é de praxe a limpeza retirando as cotas, rachuras, as marcações por onde passa o corte, móveis etc.

No vídeo abaixo é apresentado essa edição:

O post Como editar a arquitetura recebida para o CYPECAD? apareceu primeiro em MULTIPLUS.

Abaixo vídeo explicando essa necessidade de se usar a arquitetura em metros, comando DI(distance) do AutoCAD e link para download da arquitetura exemplo para esse procedimento.

Download do projeto – http://www.multiplus.com/portal-usuario/faq/cypecad/Projeto.zip

Comando DIST no AutoCAD

Nem só de comandos de criação de desenhos o AutoCAD é feito, existem também aqueles comandos, que apesar de não serem voltados para a criação do desenho, nos fornecem informações importantes de projetos, é o caso do comando DISTANCE que será muito útil para que vai lançar projetos o CYPECAD.
Supondo a Arquitetura abaixo aberta no AUTOCAD.

Vamos verificar em qual unidade ela foi desenha.
Na linha do Comando do AUTOCAD digite as letras DI e dê um ENTER

Veja que será solicitado na mesma linha de comando um ponto para dar a distância

Clicamos no primeiro ponto do nosso desenho.

Em seguida clicamos no ponto final da distância.

Será dada a informação da distância entre esses dois pontos na linha de comando.

No desenho acima foi lido a espessura de uma das paredes dessa arquitetura, seu resultado foi de Delta x = 20.0000, quer dizer que foi desenhado em CM (centímetros), se tivéssemos lido 0.2000 seria em M (metros) e se tivéssemos lido 200.0000 estaria em MM (milímetros).
No caso desse desenho ele não poderia ser usado dessa maneira no CYPECAD, sendo necessário antes de importar para o CYPECAD transformar esse arquitetura em metros usando o Comando SCALE do AutoCAD.

Comando SCALE no AUTOCAD

O comando SCALE corrige a escala de objetos e de imagens. A arquitetura abaixo está em centímetros e desejamos transformar em metros para importar para o CYPECAD.

Na linha de comando vamos digitar a palavra “SCALE” e teclar “ENTER”.

Veja que na linha de comando será solicitada a seleção do item que se deseja trocar a escala.

Vamos abrir uma janela selecionando o desenho como na imagem abaixo.

Selecionado teclamos “ENTER”

Na linha de comando será solicitado um ponto para ser a Base da troca de escala.

Escolhido e clicado no ponto, na linha de comando será solicitado um fator de conversão da escala.

Vamos digitar o fator 0.01 e dar “ENTER”.

Por que digitamos o fator 0.01, nesse exemplo, digitamos pois esse fator é para a conversão da unidade de centímetros para metros.
Como trabalhamos em um sistema decimal, nosso fator será sempre um múltiplo de 10.

Então dividimos o desenho por 100, e chegamos a metros.
Feito isso, é só utilizar o comando “DIST” para verificar a nova dimensão na unidade em metros.

Referencia: http://qualificad.com.br/corrigir-escala-dos-objetos-scale/

O post 📽 Como abrir mascara da Arquitetura em metros? apareceu primeiro em MULTIPLUS.

Geração das cotas para os desenhos de fôrmas ( Linhas de referencias )

Para se ter uma fôrma de maneira precisa, é necessário ter de forma clara suas cotas.

No CYPECAD a maneira para enxergar as cotas no desenhos das fôrmas é utilizando as linhas de referências (como visto na imagem abaixo:

As linhas de referência são inseridas na aba de ENTRADA DE PILARES.

Este é um dos primeiros passos a se tomar após o lançamento dos pilares.

O post 📽 Como inserir cotas para os desenhos de fôrmas? apareceu primeiro em MULTIPLUS.

Confira o procedimento passo a passo abaixo!

Clicando em Desenhos da obra

Clique em acrescentar novo elemento à lista (ícone com símbolo de mais e azul).

Selecione em Tipos de Desenho, DESENHO DE PLANTAS.

No tópico desenhar, terá as opções de todas as armaduras para gerar a prancha.

Basta selecionar o desejado e clicar em ACEITAR e o software irá gerar a prancha, lembrando que, não terá uma opção de gerar todas as pranchas, como exemplo SUPERIOR E INFERIOR, então deverá para cada um deles gerar uma prancha.

O post Como gerar as Pranchas de Armaduras dos Pilares no CYPECAD? apareceu primeiro em MULTIPLUS.

será aberta uma janela (Det. Típico) onde devemos agora clicar novamente em Acrescentar novo elemento à lista (sinal de +), assim teremos acesso a todas as bibliotecas de detalhes típicos, onde temos abas superiores para explorar os mesmos.

Abaixo segue print de tela com a seqüência acima para melhor entendimento.

O post Como visualizar os detalhes Típicos no CYPECAD? apareceu primeiro em MULTIPLUS.

Clique em Desenhos

Na janela acima clique em + e selecione o tipo de desenho como o exemplo abaixo

Clique em ACEITAR e teremos a janela para seleção do periférico DWG:

Clique em ACEITAR para visualizar a janela COMPOSIÇÃO DE PRANCHAS

Clique na impressora (1), na janela que se abre entre com o nome do desenho (2) e clique em ACEITAR (3).

Aguarde a geração e ao retornar a tela composição de pranchas abra o AutoCAD buscando o arquivo criado na Pasta.

O post É possível gerar pranchas em DWG no CYPECAD? Como? apareceu primeiro em MULTIPLUS.

Clique no ícone Desenhos da Obra >> Acrescentar novo elemento à lista > > Na janela que se abre selecione as opções conforme imagem abaixo:

Clique no botão CONFIGURAR e na janela que se abre clique em CONFIGURAÇÃO DE DESENHOS DE PLANTAS

Vamos cadastrar um modelo de prancha para fundação sem detalhamento dos arranques, para isto, na janela que se abre, clique no ícone ” Acrescentar novo elemento à lista” e na linha que se abre digite “Detalhamento fundação sem arranques”.

Ao clicar em ACEITAR, e clique novamente no botão CONFIGURAR

Acesse a aba FUND. e ative as opções conforme abaixo, sem o detalhamento de arranques.

Ao gerar a prancha, teremos conforme detalhamento abaixo.

O post Como gerar as pranchas de desenho da fundação sem incluir os arranques? apareceu primeiro em MULTIPLUS.

Confira o passo-a-passo abaixo”

Efetuando os cálculos de cortinas, ao gerar a prancha “Elevação dos muros de concreto armado e alvenaria”.

Na seção da cortina é indicado um apoio de cortina e logo abaixo a informação para ver detalhe da sapata.

Para detalhamento dos arranques gere a prancha “Desenho de plantas – Detalhamento Fundação”

O post É possível visualizar as armaduras de arranques das cortina que nascem nas sapatas corridas? apareceu primeiro em MULTIPLUS.

Então acessamos a opção no menu superior “Descompactar”.

Selecionamos o arquivo CYP no diretório no qual o arquivo foi compactado ou salvo e clicamos em “Abrir”.

Teremos a seguinte informação:

Clicando em sim

Aparecerá a informação:

Caso apareça a informação

Selecione sim para todos para substituir os arquivos com o mesmo nome.

Assim teremos a obra na lista para se abrir. Basta selecionar a obra e clicar em “Abrir” no menu superior.

O post Como Descompactar Obras (cyp)? apareceu primeiro em MULTIPLUS.

Depois, no CYPECAD, vá em Introdução > Desenho DXF/DWG > Introdução de DXF/DWG como máscara, selecione o arquivo, defina o ponto de inserção, a escala e pronto — o desenho será inserido como base para o lançamento da estrutura.

Confira o procedimento com o passo a passo abaixo!

Exemplificaremos com a planta baixa a seguir.

Temos no primeiro arquivo DWG/DXF a planta baixa do pavimento Térreo e no segundo o pavimento Superior. Devemos, obrigatoriamente, desenhar cada pavimento em um único arquivo DWG/DXF, ou seja, um desenho contendo só o pavimento TÉRREO, outro desenho só com o pavimento SUPERIOR.

Criados os arquivos, vejamos a seguir algumas observações importantes no desenho.

OB. 1- Desenhamos as referências dos pilares em nossa planta baixa para lançamento dos mesmos no CYPECAD;

OB. 2- Na referência dos pilares, para facilidade do lançamento, desenhamos linhas de centro;

OB. 3- Devemos, na criação das referências para pilares, desenhá-las com um layer próprio, ou seja, um layer que seja somente para pilares. Em nosso exemplo, o layer PILAR.

Vejamos:

OB. 4- Devemos utilizar uma referência comum à todos os pavimentos sendo que esta deverá partir das coordenadas (0,0,0) do AutoCad. Com o comando MOVE (Mover) do AutoCad selecionamos toda planta baixa > Enter > especificamos um ponto de referência.

OB. 5- A planta baixa deverá estar em unidade metro (m). Para verificação, tire um DIST de um pilar ou parede e verifique se apresenta 0.20

Selecionada a referência, digitamos 0,0,0 e teclamos Enter e com ferramentas do AutoCad, verificamos a referência 0,0,0:

Devemos realizar o mesmo procedimento para todos os arquivos DWG/DXF que contém a planta baixa dos pavimentos indicando a mesma referência inicial.

Criados os arquivos DWG , térreo.dwg e superior.dwg , criado o layer da referência dos pilares e movidos todos os arquivos para as coordenadas iniciais (0,0,0) do AutoCad, iniciaremos a importação no CYPECAD.

Criada uma nova obra vazia no CYPECAD e criados os pisos que em nosso exemplo são o Térreo e o Superior, acessamos a seguinte ferramenta “Editar Mascaras”

DICA: Para consultar a função de cada elemento clicamos em ajuda e ao clicar sobre cada ícone para conhecer a sua função:

Acessando a opção Adicionar novo elemento à lista a janela Arquivos disponíveis se abrirá automaticamente a janela para a localização dos arquivos DWG/DXF e selecionado os arquivos e clicando em Abrir teremos na lista:

Clicando em Aceitar, vamos atribuir os arquivos aos grupos criados acessando a opção Ativa/Desativa a visibilidade das máscaras:

Do lado esquerdo (Grupo) temos os pisos e do lado direito (Vista) temos as máscaras, então, selecionamos o Grupo do lado esquerdo e posteriormente do lado direito a máscara que corresponderá ao mesmo. Assim teremos a identificação do pavimento terreo e superior

Assim acessando os grupos teremos as plantas para o lançamento dos elementos.

Para o lançamento dos pilares acessaremos primeiramente a entrada de pilares:

Habilitaremos a visibilidade da máscara na entrada de pilares na ferramenta:

Teremos então a máscara na entrada de pilares para inicializarmos o lançamento dos mesmos:

Para o lançamento facilitado dos pilares acessamos:

Introdução >> Pilares, pilares-paredes e elem. de fundação

Abrirá uma caixa de ferramentas para introdução de pilares.

Clique em Novo Pilar

Editadas as informações do pilar clicamos em Aceitar.

Agora utilizaremos um recurso de captura para lançarmos através das linhas de centro dos pilares. Acessamos então a ferramenta:

Habilitamos a opção Ativar capturas e o tipo de captura utilizada, então clicamos sobre o ponto central do pilar (linhas de centro):

Ao clicarmos em todos os pontos centrais dos pilares teremos as prumadas lançadas. Podemos visualizar em 3D:

DICA: Para obter a visualização acima acesse a entrada de pavimentos e no menu lateral a opção Vista 3D edifício ou então pela barra de ferramentas superior na opção:

Clique em BAIXAR para fazer o download dos arquivos exemplos.

O post Como importar uma máscara ou arquivo DWG/DXF para o CYPECAD? apareceu primeiro em MULTIPLUS.

Para acessá-lo digite o comando (atalho) %appdata% e confirme com Enter.

Desta forma tem-se acesso a pasta Cype Ingenieros, e portanto para realizar um backup das configurações assim como copiar de uma maquina para outra basta copiar essa pasta.
No caso de levar de uma maquina para outra, é necessário a sobreposição das pastas, ou seja , é preciso copiar sobre a pasta já existente.

O post Onde são armazenadas as configurações feitas no CYPECAD? apareceu primeiro em MULTIPLUS.

Por exemplo:
Uma impressora que trabalha em um formato A4 com dimensão máxima de 210 em x e 297 na vertical. Com as seguintes margens:
superior 10 ,inferior 10 ,esquerda 10 e direita 10. Encadernação 0 para aproveitar bem o espaço da folha A4.
Para configurar a impressora selecione o item no canto superior direito da tela, configuração geral > impressora

Onde pode editar:

• clicando em CONFIGURAR poderá selecionar qual o modelo da impressora
• de acordo com a impressora selecionada, terá então os tamanhos possíveis
• na janela acima, poderá configurar os tamanhos de margem da folha
• configurar se será aplicado Escala

Para definir os periféricos: selecione o item desejado na janela seguinte e selecione configurar

Selecione a impressora.

1) Impressora horizontal. Uso do formato A4 horizontal. Na configuração da impressora, conceitos básicos, selecionamos a orientação Paisagem.

2) Impressora vertical. Uso do formato A4 vertical. Na configuração da impressora, conceitos básicos, selecionamos a orientação Retrato.

O post Como configurar para impressora ou Ploter? apareceu primeiro em MULTIPLUS.

Desenhe esse carimbo no CAD em centímetros com o ponto de origem na coordena X=0 e Y=0.

Para download do arquivo exemplo CLIQUE AQUI.

Coloque os textos fixos normalmente. Nos textos variáveis devem ser escritos com o caractere @ na frente do item.

por exemplo:

Engenheiro : @ engenheiro

Ao inserir esse desenho no CYPECAD os itens que estiverem com o @ na frente serão solicitados para o preenchimento do carimbo.

Algumas variáveis são automáticas. As Variáveis disponíveis para o programa são:

@CHAVE – Nome da Obra
@PISO – Nº do Piso
@NOME PISO – Nome do Piso
@NOME OBRA 1 – Primeira Linha de Descrição da Obra
@NOME OBRA 2 – Segunda Linha de Descrição da Obra

Salve esse carimbo em formato dxf ou dwg.

No CYPECAD, 1° clique em DESENHOS, adicione uma prancha qualquer e clique em Carimbo

Na janela que se abre clique no ícone + e entre com o nome do seu carimbo, informe as dimensões exatas em MM milímetros e clique em Aceitar.

Procure o arquivo e se não encontrá-lo, certifique-se do tipo do arquivo, se está em DWG ou DXF e clique em Abrir.

Na janela seguinte, serão mostrados os layers existentes no desenho e clique em Aceitar.

Na janela seguinte clique em ACEITAR novamente, não selecione o seu carimbo ainda pois ele ainda não está salvo, se fizer isto, teremos um erro de DLL e para corrigir, deverá apagar a pasta Cype Ingenieros da pasta %APPDATA% e refazer todo o procedimento.

Volte em DESENHOS e clique em CARIMBO novamente para selecionar o seu carimbo. Ao clicar em ACEITAR para que o desenho seja gerado, teremos então a janela para preencher com as variáveis. Clique 2x no campo para ele se tornar editável.

O post Como criar um novo carimbo para o CYPECAD? apareceu primeiro em MULTIPLUS.

Então acessamos o diretório no qual são destinadas todas as obras salvas no CYPECAD, que neste caso será C:\Cype Ingenieros\Projetos\CYPECAD e assim teremos toda(s) a(s) obra(s) listada(s).

Selecionamos a obra com o cursor do mouse de modo que fique selecionada de cor azul claro como a figura abaixo. Acessamos então a opção “Compactar” no menu superior da janela “Gerenciamento de arquivos”.

Teremos:

Clicando no ícone:

Esta opção permite escolher o local onde salvar o arquivo compactado no formato CYP.

Ao habilitar tal opção de “Arquivos associados” os resultados do cálculo também serão salvos.

Dica.: Desabilitando a opção “Arquivos associados” haverá uma grande redução do tamanho do arquivo.

Então, definimos o local de salvamento do arquivo e clique em “Aceitar” O software realizará o processo de compactação da obra e ao concluir emitirá a seguinte mensagem:

Então nesta pasta informada teremos o arquivo, neste caso, ” novo.cyp ” que é o arquivo compactado, ou seja, todos os arquivos relativos da obra estão neste único arquivo CYP, bastando enviar este arquivo por e-mail ou realizar um backup da obra.

O post Como Compactar Obras (cyp)? apareceu primeiro em MULTIPLUS.

Com este item pretende-se explicar as principais funcionalidades das tabelas de armaduras de lajes maciças e lajes nervuradas.

A armadura das lajes é constituída, em geral, por uma armadura base e uma armadura de reforço. Em alguns casos a armadura base pode ser considerada nula e apenas se dispõe de armadura de reforço.

Se pretende que o CYPECAD calcule as quantidade de armadura e represente a armadura base nos desenhos de lajes maciças e lajes nervuradas, é necessário ativar a seguinte opção: Menu OBRA > DADOS GERAIS > POR ELEMENTOS > OPÇÕES DE LAJES MACIÇAS, NERVURADAS E DE PRÉ FABRICADAS > DETALHAR ARMADURA BASE NO DESENHO.

Ao ativar essa opção temos a opção de medir e desenhar as armaduras base, no entanto, tem o inconveniente de tornar os desenhos mais complexos.

É possível criar os desenhos indicando nestes qual a armadura base a dispor, mas sem que esta seja desenhada, desenhando-se apenas as armaduras de reforço. Note-se que neste caso o Cypecad não mede a armadura base.

Podem-se criar tabelas em que a armadura de reforço tem o mesmo espaçamento da armadura de base.

Para definição da armadura base adequada, pode-se calcular a obra sem armadura base, observar qual é a armadura base mais adequada, e rearmar a laje, atribuindo a armadura base escolhida. Deste modo o programa considera a armadura base atribuída e acrescenta os reforços necessário.

Aba RESULTADOS > LAJES MACIÇAS/NERV. > IGUALAR ARMADURA

O critério definido pode ser também aplicado a lajes nervuradas, neste caso as armaduras aplicam-se a cada nervura.
Nas zonas maciças de apoio da laje nervurada nos pilares, o programa permite colocar uma armadura de base, distribuída na largura de cada maciço. Esta armadura deve ser em número suficiente de forma a dar espaçamentos adequados. As armaduras referidas limitam-se à zona maciça e serão reforçadas, por cálculo, pelas armaduras das nervuras que se podem prolongar até a área de maciço.

Aconselha-se a adição de um detalhe tipo para melhor apresentação da região do maciço.

Devemos sempre criar tabelas “Especiais” e não alterar as que se instalam com o programa, deste modo mantem-se as originais para projetos futuros.

O post Como editar a tabela de lajes maciças e nervuradas? apareceu primeiro em MULTIPLUS.

Diferentemente de quando temos o módulo, na opção de OBRA VAZIA no término da criação da obra teremos que criar os pavimentos.

Abaixo um filme da criação dos pavimentos no CYPECAD pelo menu ENTRADA DE PILARES > INTRODUÇÃO > PISOS/GRUPOS

No filme acima será solicitado uma altura do pavimento hp, abaixo imagem dessa altura solicitada (altura entre pisos).

Também será solicitado a introdução das cargas SCU e CP, abaixo a definição de ambas.

Ambas as cargas acima descritas serão lançadas no pavimento todo, nas lajes e suas vigas.
Abaixo link para o catalogo da ABNT onde está o acesso a ABNT NBR 6120 – Cargas para o cálculo de estruturas de edificações que é de suma importância o conhecimento para uma correta introdução das cargas na edificação.

https://www.abntcatalogo.com.br/norma.aspx?ID=426721

O post 📽 Como criar uma obra pela opção obra vazia? apareceu primeiro em MULTIPLUS.

Para a geração das pranchas clique no ícone Ploter (Desenhos), localizado no canto superior direito, ou acesse pelo menu Arquivo > Desenhos.

Será aberto a janela Seleção de Pranchas, clique no ícone + (Adicionar elemento a lista) para a abertura da janela Edição do desenho, selecione o Tipo de desenho e a opção Desenhos de plantas.

Clique no botão Configurar para abertura da janela seguinte.

Clique no botão que se localiza na parte de baixo da janela CONFIGURAÇÃO DE DESENHOS DE PLANTAS. Na janela que se abre, clique no ícone + (Acrescenta elemento a lista) e digite o nome do novo modelo para impressão, por exemplo, Detalhamento das armaduras positivas para lajes

Clique em Aceitar e na janela seguinte teremos em Tipo Desenho a nova opção Detalhamento Lajes Arm. Positiva.

Clique no botão configurar novamente e clique na ficha Lajes, configure as informações da laje que deseja visualizar.

Clique na Ficha Arm.Lajes e configure as armaduras para visualizar na prancha.

Execute o mesmo procedimento acima indicando agora outro modelo, por exemplo, Detalhamento Lajes Arm. Negativa.

Ao gerar a prancha de um dos modelos que configurou será apresentada as barras tanto em x como em y.

O post Como gerar desenhos de lajes com armadura Positiva Longitudinal e Transversal Juntas? apareceu primeiro em MULTIPLUS.
