Acessamos a seguinte ferramenta clicando no menu superior na alça Entrada de pavimento:

Teremos:

No campo Pré-fabricadas habilite a opção Série lajes e digite a referência desejada, por exemplo, LP.

Clicamos em Atribuir e sobre o(s) pano(s) de laje(s) que desejamos tais referências:

Caso desejamos voltar às referências iniciais do software acessamos novamente a opção Lajes > Nomes Lajes > habilite a opção Nº Lajes > Atribuir.

O post Como alterar a referência das lajes pré-fabricadas? apareceu primeiro em MULTIPLUS.

RAMPA – TIPO 1

Para calcular a rampa acima deve executar os seguintes passos

1-Crie os grupos para criação da rampa, para este exemplo vamos criar 3 grupos conforme tabela abaixo.

2-Lance os pilares

3-No grupo 1, lance as vigas altas e as lajes e na viga de apoio da rampa, indique como viga comum acessando o menu superior VIGAS/PAREDES > VIGA COMUM A 2 NIVEIS > FAZER VIGA COMUM com o grupo superior(Intermediário da rampa).

4-No grupo 3, lance as vigas altas e as lajes e na viga de apoio da rampa, indique como viga comum acessando o menu superior VIGAS/PAREDES > VIGA COMUM A 2 NIVEIS > FAZER VIGA COMUM com o grupo inferior(Intermediário da rampa).

5-No grupo 2, desenhe as vigas e insira as lajes.

6-Ainda no grupo 2, vamos definir a inclinação da rampa utilizando a ferramenta GRUPOS > LAJES INCLINADAS/DESNÍVEIS, na janela que se abre clique no ícone e entre com o nome RAMPA selecionando o tipo 3 PONTOS COM DESNÍVEL.

7-Clique no botão DEFINIR EM PLANTA e no desenho indique os desníveis conforme desenho abaixo.

8-Ao retornar a tela anterior clique em ATRIBUIR e clique nos panos de lajes. Está pronta a nossa rampa!

9 – Se quiser remover a viga do meio da rampa é só utilizar a ferramenta Vigas/Paredes > Apagar.

O post É possível lançar rampas no CYPECAD? Como? apareceu primeiro em MULTIPLUS.

1º caso com vigas de bordas em todos os lados

1. insira as vigas de borda de pilar a pilar
2. introduza uma laje maciça no vão delimitado
3. vá no menu em “Grupos”, “Lajes Inclinadas”, “acrescentar novo elemento à lista”, de um nome para o desnível a ser realizado
4. Ative no “Tipo” “3 pontos com desnível” clique em “Definir em planta”
5. Clique em cima da face onde ficará no mesmo nível digite 0,00 e clique no verde
6. Na outra face onde haverá um desnível clique e coloque por exemplo -2 e clique no verde
7. Novamente na mesma face clique e coloque -2 e clique no verde
8. Clique em atribuir e selecione a laje, pronto pode dar o 3D

2º caso com vigas nas extremidades da rampa

1. insira as vigas de pilar a pilar
2. introduza uma Laje maciça no vão delimitado
3. vá no menu em “Grupos”, “Lajes Inclinadas”, “acrescentar novo elemento à lista” (sinal de mais), de um nome para o desnível a ser realizado
4. Ative no “Tipo” “3 pontos com desnível” clique em “Definir em planta”
5. Clique em cima da viga onde ficará no mesmo nível digite 0,00 e clique no verde
6. Na outra viga onde haverá um desnível clique e coloque por exemplo -2 e clique no verde
7. Novamente na mesma face clique e coloque -2 e clique no verde
8. Clique em atribuir e selecione a laje, pronto pode dar o 3D

O post Como lançar Laje Inclinada? apareceu primeiro em MULTIPLUS.

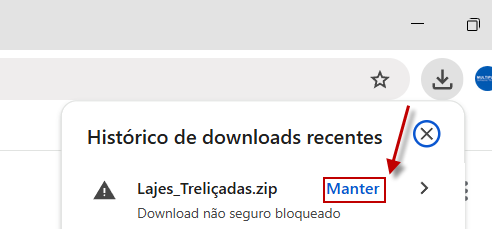

Clique em Manter. Para fazer o download.

O post Como fazer o download do Manual para igualar armaduras em lajes treliçadas? apareceu primeiro em MULTIPLUS.

A opção “de biblioteca” é indicado para uso de fabricantes de lajes de vigotas, para clientes que irão utilizar as lajes de vigotas comprando de fornecedores utilizar a laje de vigota no próprio CYPECAD, pela guia de entrada de pavimentos, acessando o botão lajes >> introduzir lajes >> lajes de vigotas >> por características geométricas >> criar novo elemento editando os parâmetros fornecidos pela fornecedora da vigota.

OS MÓDULOS SÃO DIFERENTES PARA CADA TIPO DE LAJE PRÉ-FABRICADA, VERIFIQUE SE POSSUI A LICENÇA PARA ESSE COMANDO.

• UNI – Módulo de lajes pré-fabricadas habilita a opção POR CARACTERÍSTICAS GEOMÉTRICAS (Pré-requisito para os demais tipos de lajes de vigotas)
• UNF – Módulo de lajes de vigotas pré-fabricadas habilita a opção DE BIBLIOTECA e a instalação do EDITOR DE FICHAS DE LAJES

O EDITOR DE FICHAS DE LAJES Permite ao fabricante cadastrar as dimensões das suas vigotas tais como, geometria, disposição de armadura, dimensão dos moldes para enchimento, Momento último e de fissuração das vigotas, rigidez total e rigidez fissurada. Criando uma biblioteca de vigotas para serem exportadas para o CYPECAD.

1- DEVE-SE INSTALAR O EDITOR DE FICHAS DE LAJES, QUE SE ENCONTRA NO DOWNLOAD DA INSTALAÇÃO DA VERSÃO, NA PASTA INSTALAR PROGRAMAS ISOLADOS, subdiretório da pasta Instalação para o Brasil.

Se a versão do seu CYPECAD for 2026, poderá baixar por este link https://downloads.bimserver.center/downloads/editor_de_fichas_de_forjados.exe

Se a versão do seu CYPECAD for 2025, poderá baixar por este link https://downloads.bimserver.center/downloads_2025d/editor_de_fichas_de_forjados.exe

Se a versão do seu CYPECAD for 2024, poderá baixar por este link https://downloads.bimserver.center/downloads_2024f/editor_de_fichas_de_forjados.exe

Se a versão do seu CYPECAD for 2023, poderá baixar por este link https://downloads.bimserver.center/downloads_2023g/editor_de_fichas_de_forjados.exe

2- SERÁ CRIADO O ÍCONE NA ÁREA DE TRABALHO, INDEPENDENTE DO CYPECAD:

3- AO CLICAR DUAS VEZES SOBRE O ÍCONE, DEVEMOS CLICAR EM NOVO, INDICAR O NOME DO ARQUIVO E DADO DA OBRA:

4- AO CLICAR EM ACEITAR, TEMOS:

ONDE IREMOS SELECIONAR A NORMA A TRABALHAR.

5- CLICANDO EM ACEITAR, APARECERÁ A TELA PARA INSERIR INFORMAÇÕES DO FABRICANTE DA VIGOTA

6- CLICANDO EM ACEITAR TEREMOS OS DADOS DOS MATERIAIS

ONDE:
CONCRETO VIGOTAS – CONCRETO UTILIZADO NAS VIGOTAS
CONCRETO NA OBRA – CONCRETO DA CAPA
AÇO TRELIÇA – AÇO UTILIZADO NOS BANZOS
AÇO DE MONTAGEM – AÇO DAS ARMADURAS DE MONTAGEM
AÇO DE ARM.POSITIVAS – AÇO UTILIZADO NA ARMAÇÃO POSITIVA DAS VIGOTAS
AÇOS DE ARM. NEGATIVA- ESCOLHA O AÇO UTILIZADO PARA A MALHA NA ARMADURA NEGATIVA.

7- CARREGA A TELA ABAIXO, ONDE DEVE-SE CLICAR NO SINAL DE + (MAIS), COMO MOSTRA NA IMAGEM

AO CLICAR NO SINAL DE MAIS ESTARÁ CRIANDO A VIGOTA PARA A LAJE QUE ESTA SENDO CRIADA, PODE SER CRIADA VARIAS VIGOTAS PARA UMA MESMA LAJE.

8- AO CLICAR NO MAIS, TEMOS:

9- DEVEMOS AGORA CLICAR NO SINAL DE MAIS , NA FRENTE DA PALAVRA BLOCO\MOLDE.

10- INDIQUE OS DADOS REFERENTES AO BLOCO UTILIZADO PARA A VIGOTA, COM OS DADOS DOS BLOCOS SERA POSSÍVEL DEFINIR O ENTRE-EIXOS DAS VIGOTAS.

11- OS DADOS FICAM DA SEGUINTE MANEIRA:

12- CRIADA A VIGOTA, DEVEMOS ENTRAR COM OS DADOS RESTANTES, ESSES DADOS SÃO INTRODUZIDOS COM O AUXILIO DO MENU SUPERIOR, ONDE TEMOS:

FABRICANTES: QUE ALTERA OS DADOS ANTERIORMENTE INTRODUZIDOS DO FABRICANTE.

MATERIAIS: ALTERA OS DADOS INTRODUZIDOS REFERENTES AOS MATERIAIS UTILIZADOS.

GEOMETRIA: CONFIGURA O TIPO DE VIGOTA QUE SERA UTILIZADA.

VIGOTAS: PODEMOS TER A VIGOTA TRELIÇADA, INVERTIDA OU A VIGOTA I. (DUPLO T )

NEGATIVOS: SERA INDICADO A TABELA DE ARMADURA NEGATIVA DA VIGOTA.

PODE SER INDICADA , POR VIGOTA OU POR NERVURA. ONDE A DIFERENÇA SERÁ:

Se for introduzida a armadura por vigota, multiplicar-se-á por 2 e por 3 para vigotas duplas e triplas respectivamente. Caso contrário (por nervura), a armadura será a mesma, independentemente do tipo de vigota.

SIMPLES: AO CLICAR TEMOS AS OPÇÕES “POSITIVOS” E “NEGATIVOS”

POSITIVO: AO CLICAR EM POSITIVO, TEMOS:

AO CLICAR NO ÍCONE AMARELO, NA PARTE SUPERIOR A ESQUERDA, PODE SER IMPORTADO TODOS OS DADOS CRIADOS ANTERIORMENTE EM VIGOTAS.

DEVERÁ SER INDICADO OS SEGUINTES DADOS:

ARMADURA – JA CRIADA NA TELA DE VIGOTAS.

AREA – AS REFERENTE A ARMADURA

MU – MOMENTO ULTIMO, SERIA O MOMENTO RESISTENTE DA VIGOTA

MF – MOMENTO DE FISSURAÇÃO , UTILIZADO PARA O CALCULO DAS FLECHAS

RT – RIGIDEZ TOTAL ,UTILIZADO PARA O CALCULO DAS FLECHAS

RF – RIGIDEZ FISSURADA, UTILIZADO PARA O CALCULO DAS FLECHAS

LEMBRANDO QUE AS FLECHAS SÃO CALCULADAS POR BRANSON. POR ISSO NECESSITA DE TODOS ESSES DADOS.

NEGATIVOS: DE FORMA ANÁLOGA, SE CLICARMOS EM NEGATIVOS TEMOS OS DADOS

AINDA PODEMOS INDICAR OS MESMOS DADOS PARA AS VIGOTAS DUPLAS OU TRIPLAS, NO CASO DE EXISTIREM DUPLAS OU TRIPLAS, CLICANDO EM:

INSERIDOS TODOS OS DADOS REFERENTES A LAJE TRELIÇADA, DEVEMOS CLICAR EM:

AO CLICAR APARECE A TELA:

ONDE SELECIONAMOS O DIRETÓRIO PARA SER GERADO O ARQUIVO DE INTEGRAÇÃO COM O CYPECAD.

AGORA, JA CRIADO ESSE ARQUIVO DEVEMOS ENTRAR NO CYPECAD.

NO CYPECAD, DEVEMOS CLICAR EM LAJES > DADOS DA LAJE > INTRODUZIR LAJE > LAJES DE VIGOTAS > DE BIBLIOTECA

DEVEMOS ESCOLHER PAVIMENTOS DE VIGOTAS > VIGOTAS ARMADAS.

VAMOS CLICAR NO SINAL DE + ( MAIS )

NA TELA QUE SEGUE, INDICAR O NOME DA LAJE (OPCIONAL), E APÓS CLIQUE EM IMPORTAR DA BIBLIOTECA, COMO NA IMAGEM ABAIXO

APARECE A TELA, PARA SELECIONAR O ARQUIVO GERADO PELO EDITOR DE FICHAS DE LAJES, SELECIONE-O E CLIQUE EM ABRIR

SÃO MOSTRADOS NA TELA TODOS OS DADOS REFERENTES AS LAJES TRELIÇADAS,

SE CLICAR EM FICHA DA LAJE, TERÁ UM ARQUIVO TEXTO COM TODAS AS CARACTERÍSTICAS DA VIGOTA.

CLICANDO DUAS VEZES EM OK, TEMOS A TELA:

CLICAR EM INTRODUZIR LAJES.

SELECIONAR UM PANO DE LAJE E UMA VIGA PARA INDICAR A DIREÇÃO DAS VIGOTAS

O post Como criar novas lajes treliçadas? apareceu primeiro em MULTIPLUS.
