Cada uma delas tem variação quanto a altura e a limitação está relacionada ao tipo de laje, moldes, etc.

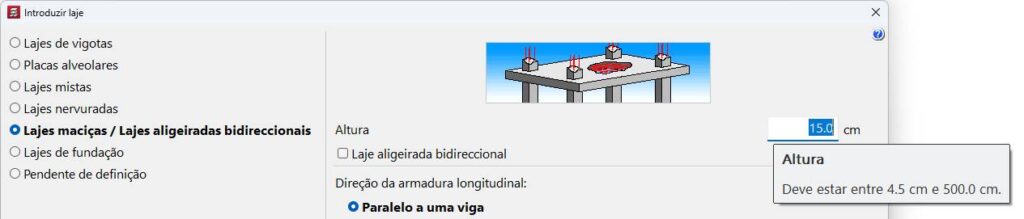

No caso das lajes maciças o limite é 500cm.

Para paredes de concreto quando finas é possível trabalhar com 1 camada de armadura e quando grossas é possível trabalhar com 2 camadas de armadura.

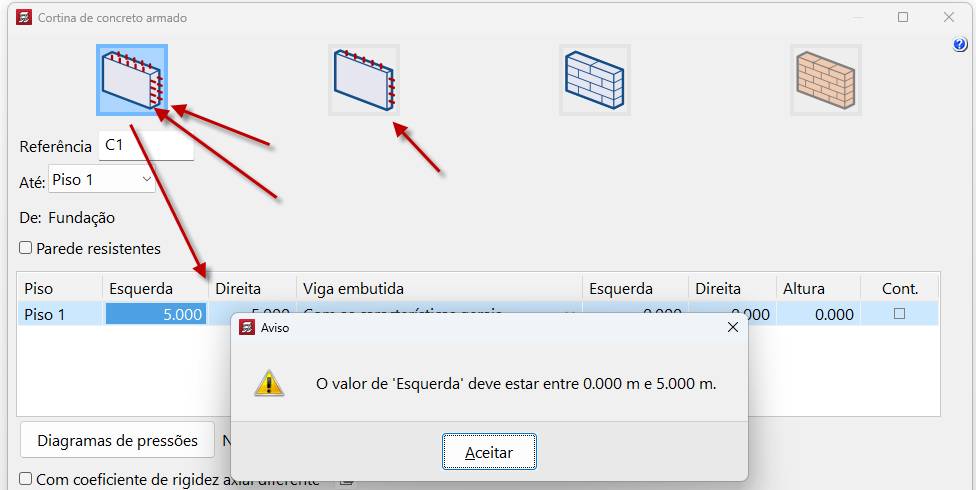

Na modelagem é possível definir a espessura para a direita e esquerda, o software limita em 5 metros para cada lado, ou seja, 10 metros de espessura.

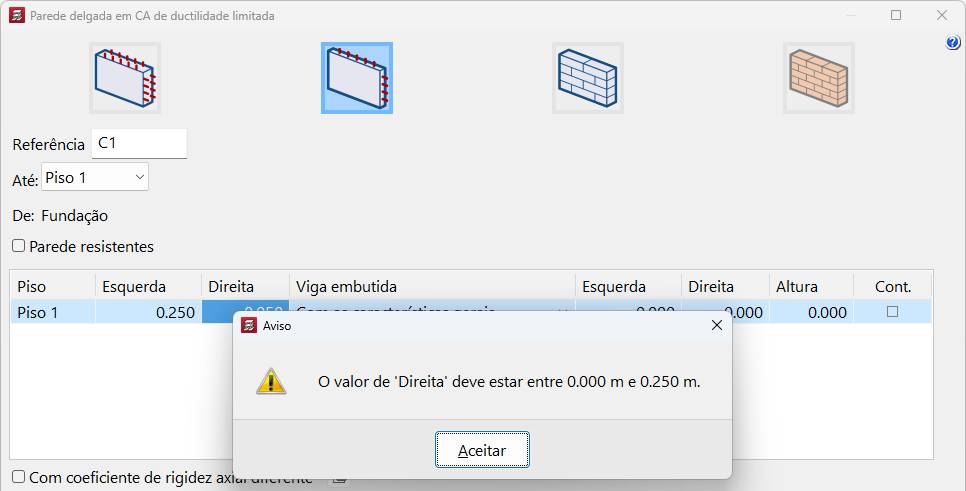

Para paredes de concreto com 1 camada de armação é possível  até 0,250 m para cada lado, ou seja, no máximo de 50 cm.

Quanto as Estacas de concreto podem ser moldadas in-loco ou pre-fabricadas.

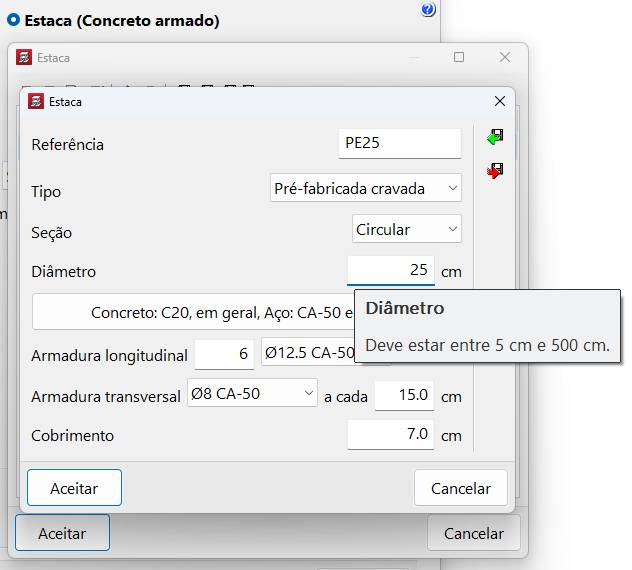

O diámetro pode ser até 500cm

E a profundidad pode ser de até 100 metros.

O post Qual a espessura máxima que o programa permite para se fazer lajes e paredes de concreto armado? E para estacas, qual a profundidade e diâmetro máximo que o programa aceita? apareceu primeiro em MULTIPLUS.

Após certificar que possui o módulo (ITE), e feito o lançamento das fundações com estaca.

Entre em Fundação, e selecione Interação solo-estrutura:

Selecione, considerar interação solo-estrutura. Nota que, ele já considera Rigidez axial da estaca.

O valor a ser inserido, confira abaixo como é feito o cálculo.

A rigidez axial (k) de uma estaca é definida pela relação entre a carga aplicada (P) e o
recalque correspondente (δ) que essa carga provoca:

Suponha:

• Carga vertical aplicada na estaca: P = 300 kN
• Recalque vertical observado sob essa carga: δ = 2,0 mm

Convertendo o recalque para metros:

Aplicando a fórmula:

Resultado:
A rigidez axial da estaca, neste caso, é de 150 MN/m.

O recalque vertical de uma estaca pode ser estimado com base em ensaios de campo
(como prova de carga estática) ou por meio de modelos teóricos e empíricos, que
variam conforme o tipo de solo. Abaixo explico as principais abordagens:

1. Via Prova de Carga Estática (Método Experimental)
   É a forma mais precisa. Aplica-se uma carga crescente na estaca e mede-se diretamente
   o recalque em função da carga. Com os dados da curva carga × recalque, pode-se obter a
   rigidez axial da estaca (como no exemplo anterior).

2. Via Fórmulas Teóricas (Estimativa por Tipo de Solo)
   Para estimar o recalque de uma estaca isolada, pode-se usar fórmulas baseadas em
   elasticidade. Uma das mais conhecidas é a de Poulos & Davis (1980) para estacas em
   solo homogêneo elástico:

Onde:

• δ: recalque da estaca (m)
• P: carga vertical na estaca (N)
• ν²: coeficiente de Poisson do solo
• r: raio da estaca (m)
• G: módulo de cisalhamento do solo (Pa)

Como:

Esta é a fórmula correta que relaciona:

• G: Módulo de cisalhamento (também chamado de módulo de rigidez)
• E: Módulo de Young (módulo de elasticidade)
• ν (nu): Coeficiente de Poisson

Também pode ser usado o módulo de elasticidade e diretamente, se conhecido.

3. Estimativas Empíricas por Tipo de Solo
   Com base em valores típicos de rigidez (k) de estacas por tipo de solo. Alguns exemplos
   orientativos:

Esses valores são estimativas e devem ser calibrados com sondagens e ensaios locais.

Recomendações:

• Use ensaios de campo sempre que possível (prova de carga, SPT, CPTu).
• Para projetos preliminares ou em falta de dados experimentais, utilize fórmulas com parâmetros geotécnicos obtidos de sondagens (E, G, ν).
• Consulte sempre um engenheiro geotécnico para definição segura dos parâmetros.

O post Como utilizar o módulo de Interação Solo-Estrutura para Fundação com blocos sobre estacas? apareceu primeiro em MULTIPLUS.

Estacas II: Verificação Estrutural do lançamento das estacas (CP2) (requer o módulo Blocos sobre estacas e tubulões e do módulo Estacas I)

O módulo Estacas II: Verificação estrutural, incluído na versão 2025 release D do CYPECAD, permite verificar a segurança das estacas de concreto armado em fundações profundas, conforme as normas técnicas. Ele gera detalhamentos automáticos, considera as ações estruturais transmitidas ao topo da estaca e, se necessário, incorpora os efeitos da estabilidade lateral via módulo Estacas III. O sistema também permite ajustar valores mínimos de esforços e o comprimento de flambagem para cada estaca individualmente.

Confira o vídeo explicativo do módulo Estaca II (CP2) abaixo.

Estacas III: Análise da estabilidade lateral (CP3) (requer o módulo Blocos sobre estacas e tubulões, do módulo motor de cálculo Open Sees e do módulo Estacas II)

O módulo Estacas III: Análise da estabilidade lateral, integrado ao CYPECAD, permite avaliar o comportamento de estacas submetidas a cargas laterais, utilizando curvas p-y e análise com o motor OpenSees©. Representa o solo como molas não lineares com rigidez definida por parâmetros geotécnicos. Os esforços resultantes são visualizáveis, exportáveis e, se o módulo Estacas II estiver ativo, usados na verificação estrutural da armadura das estacas segundo a norma aplicável.

Confira o vídeo explicativo do módulo Estaca III (CP3) abaixo.

O post Qual a diferença entre os módulos de estaca (I, II e III)? apareceu primeiro em MULTIPLUS.

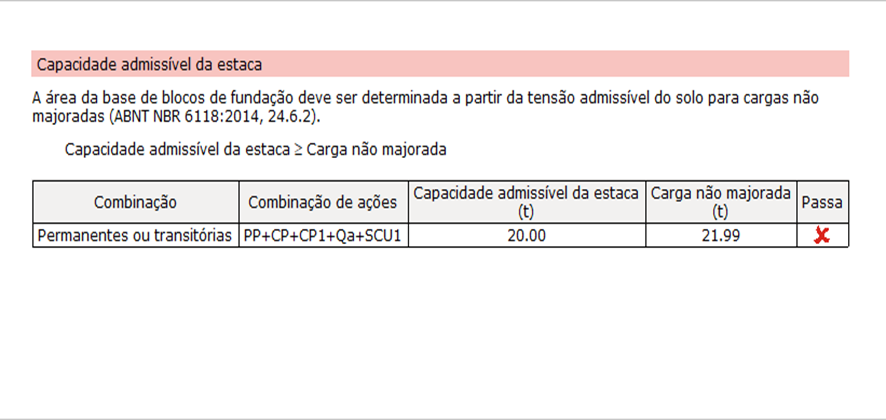

Para solucionar, deve-se alterar a capacidade admissível da estaca, vá em “Entrada de Pavimento” >> “Elementos de fundação” >> “Editar” >> selecione o bloco >> “Estacas” >> “Editar a estaca” >> altere o valor de “Combinações fundamentais” para que sua estaca suporte a carga não majorada que está sendo recebida.

O post Erro: capacidade admissível da estaca, como solucionar? apareceu primeiro em MULTIPLUS.

Por exemplo:

Selecionando a opção “Fundação”/ “Elemento de Fundação”/ “Editar”. temos o Strut 3D.

A partir dele podemos analisar as bielas calculadas e fazemos uma comparação com o cálculo realizado por você:

Na determinação da biela você considerou o inicio da mesma na rasante do pilar, o que realizando o cálculo manual passa na limitação definida pela NBR 6118 2023 (0,57-2)

Agora ao verificar pelo Cypecad notamos que o software considera o inicio da biela com um rebaixo, ou seja, lançando um rebaixamento de 8cm.

Esse é um critério (Rebaixo) adotado pela Cype está disponivel na norma EHE-08(pag 11), onde é considerado 0,85d.

Nessas condições, realizando o cálculo verificamos que não passa na inclinação da Biela.

Este parâmetro utilizado pelo software corresponde ao centro de ações das bielas, é mais preciso  e por isso o angulo não passa.

Fica a critério do engenheiro o método de cálculo que deseja realizar e aplicar o melhor método.

Para um melhor entendimento estou encaminhando anexo a norma onde poderá consultar na pag 180 essa consideração.

O post Como o CYPECAD calcula a área da biela de compressão para o dimensionamento/verificação dos blocos sobre estacas? apareceu primeiro em MULTIPLUS.

(Apenas lembrando que os desenhos dos elementos estruturais apenas são gerados APÓS o dimensionamento da estrutura. Qualquer alteração na mesma, o calculo deve ser realizado novamente)

Seja de vigas, pilares, fundações, lajes, paredes/cortinas/alvenaria ou consoles. Todos os elementos estruturais que possuem legenda de armação, tal como:

3N17Ø16 C=250 ou N17Ø16 C=250

Pode ser editada para sair ou não com a númeração da quantidade de barras, ou editar o simbolo que representa o comprimento, dentre outras modificações.

Este procedimento irá mostrar a onde chegar para realizar estas modificações, porem a escolha de qual utilizar cabe apenas ao projetista responsável.

Vá na impressão de desenhos no canto superior direito e após isso em seleção de pranchas, adicionar.

Para cada um dos elementos estruturais na qual o CYPECAD gera desenho:

PILAR

VIGA

LAJES E ELEMENTOS DE FUNDAÇÃO

CORTINA – ALVENARIA ESTRUTURAL – PAREDE DE CONCRETO

CONSOLE

ESCADA

O post Como editar a legenda da armação no CYPECAD? apareceu primeiro em MULTIPLUS.
